一路主站接多条支路,选隔离集线器;延伸两个总线段,选中继器;多台主站共用从站,先核对缓存与调度。CAN 中继和模拟量采集单独区分。
分支集线、中继、多主缓存、CAN和模拟量采集分开选。
上联制式按主站选择;下联支路数不含主口,多主协调另核对主站数。
隔离、短路检测及滤波分别核对;确认供电版本、端子或RJ45、导轨或机架。
单支路通信成功后逐条增加,核对地址、轮询、故障支路隔离和恢复。
按公开目录逐个列出;支路数量不含主口。参数以各产品页的交付版本为准,旧资料冲突项另行提示。
| 实物 | 型号 / 产品 | 用途 | 上联可选制式 | 下联支路 | 订货前核对 |
|---|---|---|---|---|---|
| FCC-1200-D1D1工业级轨式1路RS-485光电隔离中继器 | RS485中继 | RS485 | 按用途核对 | 两侧各1组RS485;用于分隔两个总线段。 | |
| FCC-1200-D1D2工业级导轨式1转2路RS-485光电隔离集线器 | RS485分支集线 | RS485 | 2 路 | 1路上联+2路RS485支路,2.5 kV路间隔离。 | |
| FCC-1210-D1D2工业导轨式1分2 RS-485隔离集线器 | RS485分支集线 | RS485 | 2 路 | 1路上联+2路支路,3 kV隔离;检测A/B短路。 | |
| FCC-1210-D1D4模块化导轨式智能1转4路RS-485隔离集线器 | RS485分支集线 | RS485 | 4 路 | 1路上联+4路支路,五串口内部地及电源地3 kV隔离;共模电感+FPGA两级滤波,SPD强滤波最高38.4 kbps。 | |
| FCC-1300-D1D8 / R1D8 / X1D8工业导轨式智能8路RS-485隔离集线器 | RS485分支集线 | RS485 / RS232 / RS422 | 8 路 | 上联按订单三选一;8路下联均为隔离RS485。 | |
| FCC-1500-D1D8U工业轨式 带USB转串口的8路RS485集线器 | RS485分支集线 / USB上联集线 | RS485 / RS232 / RS422 / USB | 8 路 | USB与串口上联按使用方式选择;8路RS485支路。 | |
| FCC-D16J(RJ45)工业轨式 16路RS485集线器(RJ45) | RS485分支集线 | RS485 / RS232 / RS422 | 16 路 | RJ45为串行信号接口;旧资料通道描述有混用,订货前核对。 | |
| FCC-D16J(机架式)16路RS485集线器 | RS485分支集线 | RS485 / RS232 / RS422 | 16 路 | 19英寸1U;旧资料通道描述有混用,16路配置需订货确认。 | |

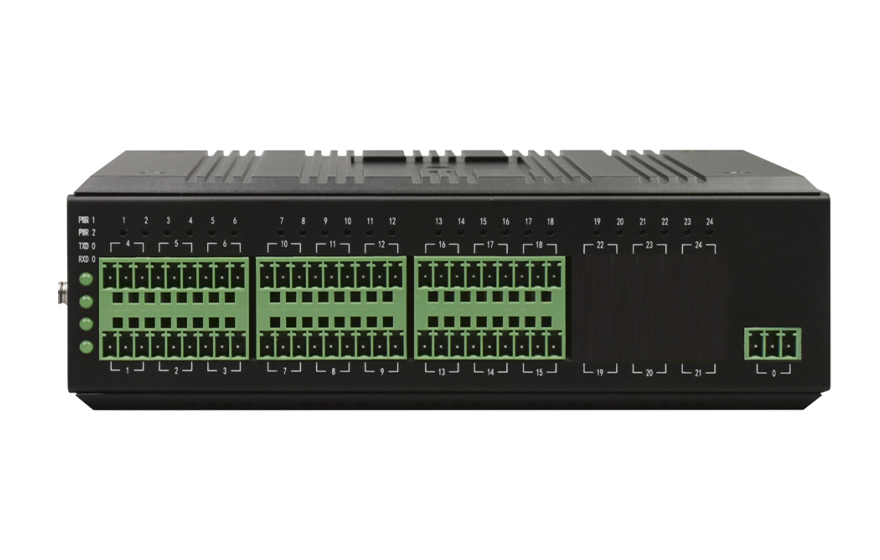

| FCC-1600-D1D16 / FCC-1600-R1D16工业轨式16路RS-485隔离集线器 | RS485分支集线 | RS485 / RS232 | 16 路 | D1为RS-485上联,R1为RS-232上联;16路隔离下联,17/18预留;逐路独立地及2.5 kV隔离,FPGA数字滤波,双路DC9–70 V。 | |
| FCC-1600-D1D24 / R1D24工业轨式24路RS-485隔离集线器 | RS485分支集线 | RS485 / RS232 | 24 路 | D1为RS485上联,R1为RS232上联;24路RS485隔离下联。数字滤波关闭200kbps,开启38400bps。 | |
| FCC-1210-D1D2M模块化导轨式缓存型二主一从RS-485隔离集线器 | 多主缓存协调 | RS485 | 按用途核对 | 默认二主一从,分配口2/3接两主站、集线口1接共用从站;最大10K字节缓存,可软件切换一主二从,逐口3 kV隔离。 | |
| FCC-1200-D1D4M模块化导轨式缓存型四主一从RS485隔离集线器 | 多主缓存协调 | RS485 | 按用途核对 | 四主一从缓存协调;旧功能段有两主描述,按具体型号确认。 | |
| FCC-1210-R1R2M模块化导轨式缓存型二主一从RS-232隔离集线器 | 多主缓存协调 | RS232 | 按用途核对 | 默认二主一从,软件切换一主二从;三路RS232分别配置,10K字节缓存。 | |

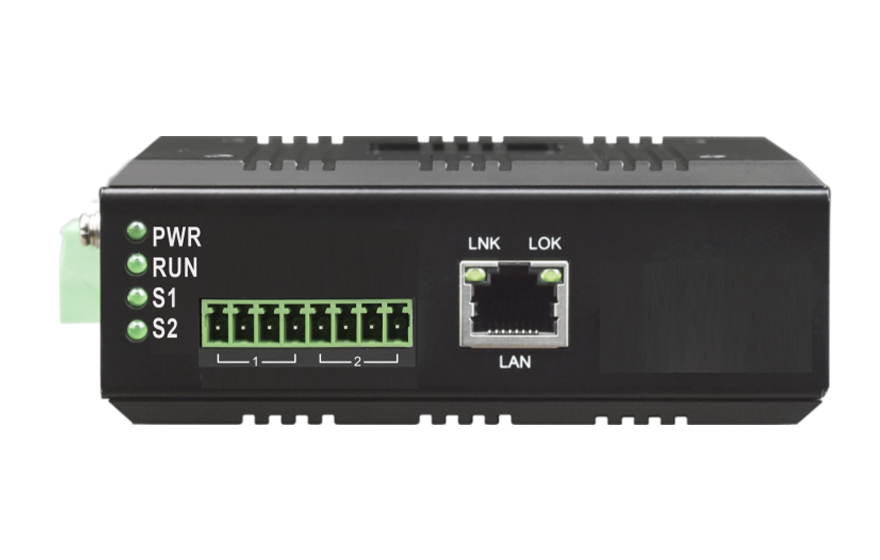

| FCT-C2C工业轨式1路CAN总线中继器 | CAN中继 | CAN | 按用途核对 | 2路CAN;百兆网口用于Web配置,不能当作RS485支路。 |
一个主站分接多条现场支路,按集线器下联支路数选择;把链路分成两个电气隔离段,查看FCC-1200-D1D1中继器。
FCC-1300-D1D8系列为1路上联加8路RS485支路。本页支路数不含上联口;其他型号仍需按对应端子图核对。
先核对通信调度。多主共用从站应查看缓存协调型号及工作模式,普通透明集线器不等于多主协议仲裁器。
本页上联筛选表示有相应订货版本或可选制式,不能据此认定同时可用。FCC-1300系列D1、R1、X1为按订单选定的不同上联版本。
先看信号定义。FCC-D16J(RJ45)的接口传输串行信号,外观像网口也不能按以太网连接。
不是。电气隔离、浪涌防护和A/B短路检测分别核对。本页短路筛选只列出已明确具备该检测与隔离功能的型号。
会,按所选产品的拨码说明核对。例如FCC-1300系列关闭数字滤波时最高115200bps,开启后最高38400bps。
按具体收发器、通信速率、线缆、终端和现场负载核对;不能把标称最远距离直接用于所有速率和布线。
它们属于目前公开目录,但用途不同。本页已单独分类,选择RS485分支集线或指定下联支路数时,不会把它们当作RS485集线器匹配。
核对完整订货型号、上联制式、支路数、连接器和电源。FCC-D16J机架式与RJ45导轨式要分开,旧资料冲突处在卡片及型号对照中提示。
先用主站与单个从站做通,核对A/B极性、参考地、波特率、校验和地址,再逐支路接入,结合指示灯定位故障。
提供主站接口与数量、支路数、各支路从站数量、协议和波特率、线长、供电及机柜安装条件;特殊隔离或故障处理需求一并说明。
