工业级轨式1路RS-485光电隔离中继器
给一条 RS-485 总线增加独立的隔离段
- 双向透明转发自动识别通信速率和数据方向,可转发 Modbus RTU 报文。
- 分隔两侧电气环境光耦隔离信号,一侧与电源共地,另一侧独立隔离。
- 柜内加装便于巡检支持导轨或壁挂,电源及两侧通信有独立指示。
正面实物 · 点击主图在本页放大
产品概览
产品介绍
- 串接在 RS-485 总线中,将链路分成两个电气隔离的总线段,适合 PLC、仪表等现场设备的多点通信。
- 两侧分别收发,自动识别通信速率和数据方向,可透明转发 Modbus RTU 等报文。
- 两侧分别提供屏蔽线地端子。1 侧与电源共地,2 侧独立隔离。
核心特性
- 双向中继
- 最高 300 kbps,每段支持最多 128 个增强型节点。
- 路间隔离
- 高速光耦隔离信号,DC-DC 隔离供电。
- 逐口防护
- 两侧 RS-485 端口及电源端口均具备 6 kV 浪涌防护。
- 安装维护
- 支持 35 mm DIN 导轨和壁挂,配有电源及两侧通信指示灯。
接口安装

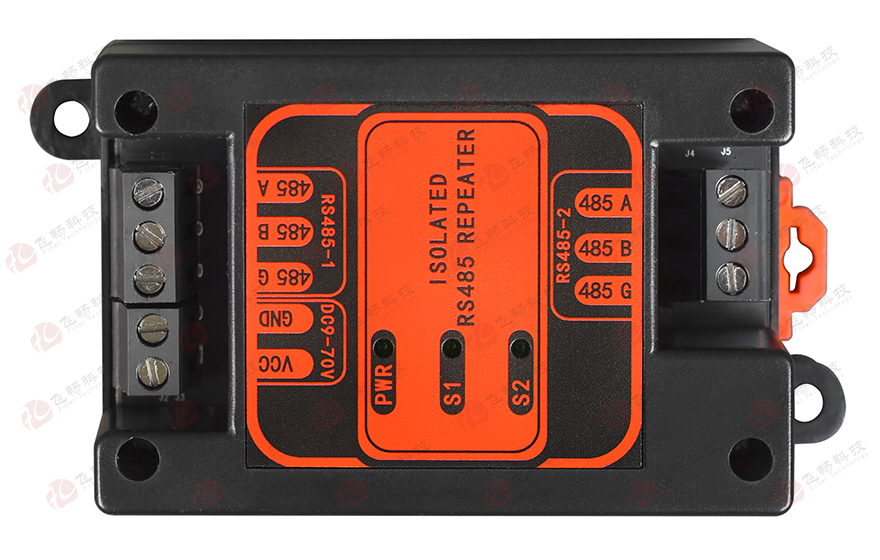

正面端子与指示灯 · 点击主图在本页放大

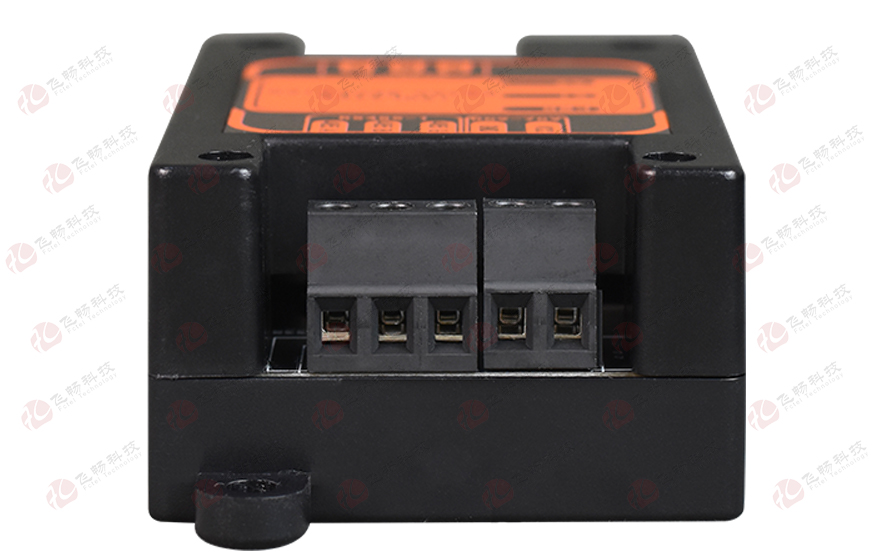

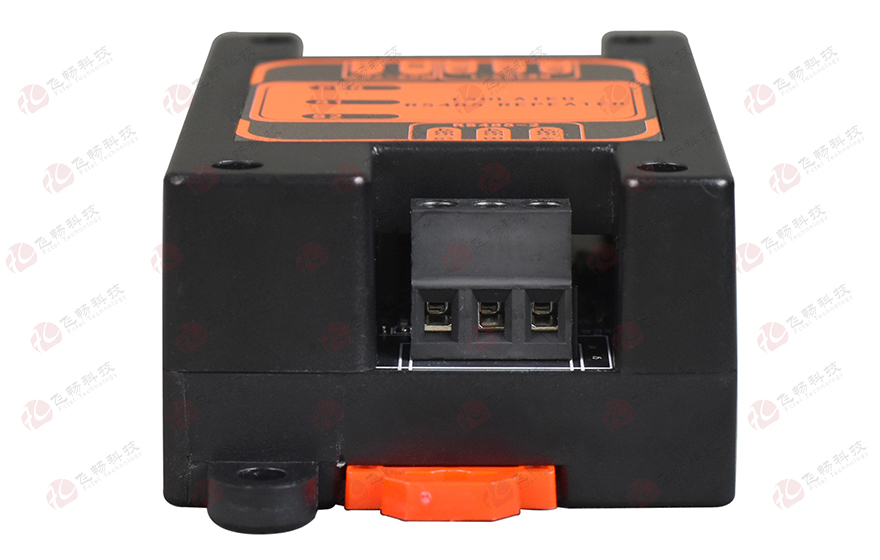

01端子与接线+ 展开− 收起
| 接口 | 丝印 | 连接说明 |
|---|---|---|
| RS-485 1 侧 | 485 A / 485 B / 485 G | A 对应 TX+,B 对应 TX−。G 为本侧屏蔽线地,与电源 GND 共地。 |
| RS-485 2 侧 | 485 A / 485 B / 485 G | A 对应 TX+,B 对应 TX−。G 为本侧独立屏蔽线地,与 1 侧及电源地隔离。 |
| 电源 | GND / VCC | 接入 DC 9–70 V 电源。GND 接负极,VCC 接正极,按面板丝印接线。 |
| 状态指示 | PWR / S1 / S2 | PWR 为电源指示,S1 / S2 分别对应两侧 RS-485 通信。 |

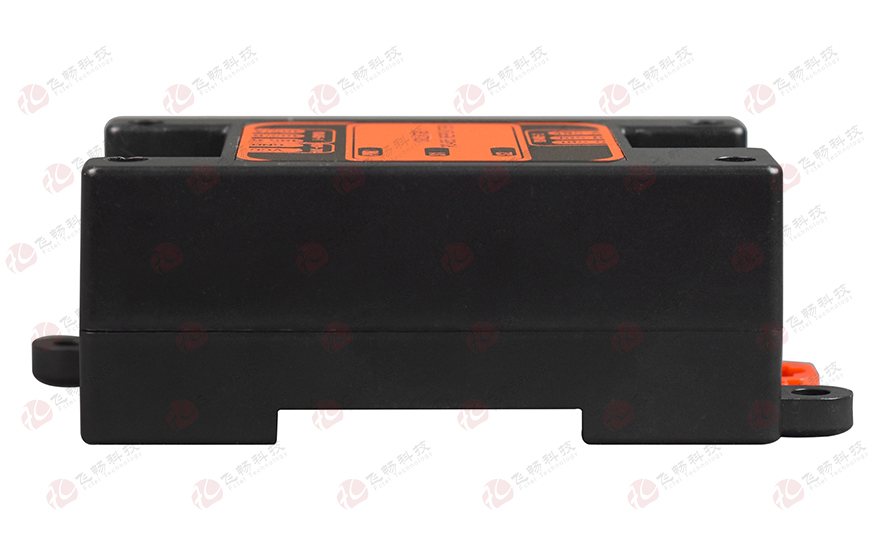

02尺寸与安装空间+ 展开− 收起

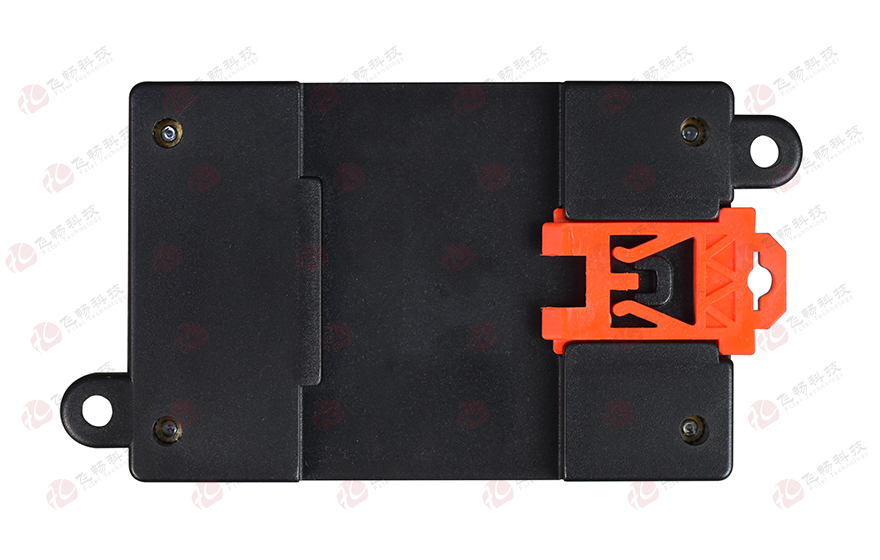

机身 97 × 54 × 32 mm(长 × 宽 × 高)。支持 35 mm DIN 导轨或壁挂,安装时为接线和导轨扣拆装留出空间。
技术参数
01通信与电源+ 展开− 收起
| 项目 | 规格 / 条件 |
|---|---|
| 串行接口 | 两侧均为两线制 RS-485,EIA/TIA-485。每侧使用 3 芯、5.08 mm 间距螺钉式端子。 |
| 数据传输 | 最高 300 kbps。自动判断数据流向和通信速率,透明传输,无需控制或握手信号。 |
| 带载与距离 | 每侧最多 128 个增强型节点。9600 bps 时标称最远 2200 m,实际距离取决于现场布线条件。 |
| 电源输入 | DC 9–70 V,功耗 <1 W。2 芯、5.08 mm 间距螺钉式端子,支持过载及反接保护。 |
02端口防护与电气隔离+ 展开− 收起
| 项目 | 指标 / 条件 | 防护说明 |
|---|---|---|
| RS-485 1 侧 | 6 kV,三级防雷 | 抑制雷击感应高压及开关操作产生的浪涌。 |
| RS-485 2 侧 | 6 kV,三级防雷 | 抑制雷击感应高压及开关操作产生的浪涌。 |
| 电源端口 | 6 kV | 电源端口具备浪涌、过载和反接保护。 |
| 总线段间隔离 | 2.5 kV 光电隔离 | 高速光耦隔离通信信号,采用隔离电压 2500 V 的 DC-DC 电源。1 侧与电源共地,2 侧独立隔离。 |
| 交流误接防护 | AC 220 V / AC 380 V | 一路 RS-485 误接所列交流电压时,隔离可保护另一侧设备。 |
| 防雷与浪涌试验依据 GB/T 17626.5 / IEC 61000-4-5 · 开路电压波形 10/700 μs · 开路峰值 6 kV · 试验源阻抗 40 Ω | ||
03结构、环境与可靠性+ 展开− 收起
| 项目 | 规格 / 条件 |
|---|---|
| 环境温湿度 | 工作及储存温度 −40 至 +85 ℃。工作湿度 0–95% RH(无凝结)。 |
| 结构与安装 | 35 mm DIN 导轨或壁挂。外形 97 × 54 × 32 mm,约 72 g/台。 |
| 可靠性 | MTBF >100,000 小时。无风扇散热,100% 烤机测试。 |
| 电磁兼容 | 符合工业四级电磁兼容要求。端口浪涌项目及对应条件见防护表。 |
应用场景

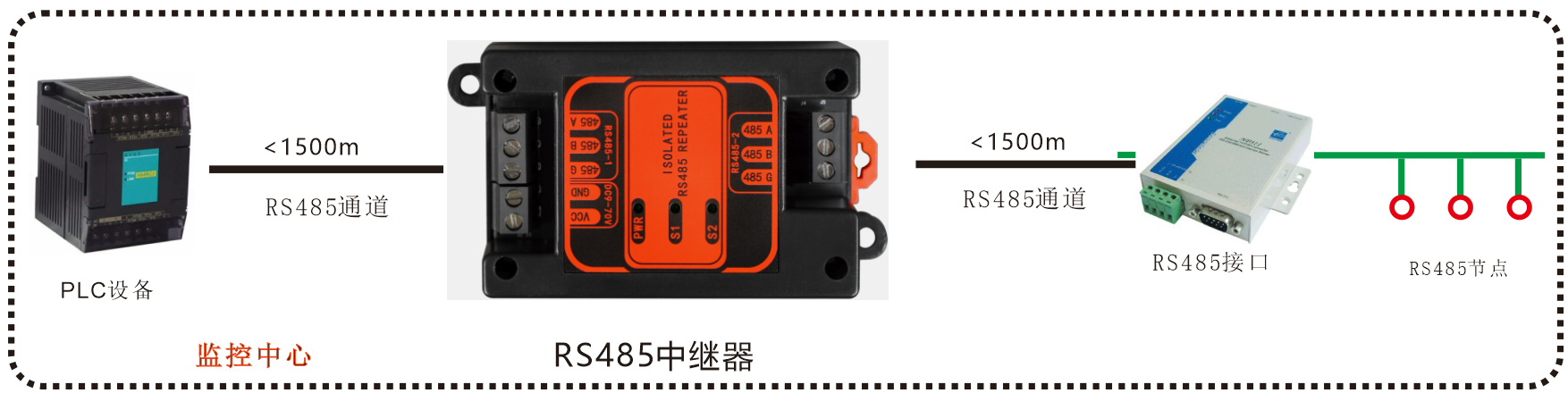

单台中继与多节点总线
PLC接1侧,现场总线接2侧。A/B用双绞线,VCC接电源正极,GND接负极。
两台隔离中继器级联
第1台2侧接第2台1侧,A对A、B对B。两台分别供电,实际段长取决于现场布线条件。
配置选型
订货型号 FCC-1200-D1D1。两侧RS-485端子与DC电源端子为固定配置。订货时确认导轨或壁挂安装方式。
01型号定义与订货示例+ 展开− 收起
| FCC- | 1200-D1D1 |
|---|---|
| 飞畅产品型号前缀 | 本款 RS-485 光电隔离中继器的系列与配置代码 |
| 名称 | 定义 / 订货说明 |
|---|---|
| 完整型号 | FCC-1200-D1D1 |
| 配置 | 1 台 RS-485 光电隔离中继器。两侧各 1 组 RS-485 端子,另有 1 组电源端子。 |
| 电源与安装 | DC 9–70 V,35 mm 导轨或壁挂安装。 |
| 完整型号 | 配置 |
|---|---|
| FCC-1200-D1D1 | 工业级轨式 1 路 RS-485 光电隔离中继器,双侧 RS-485,DC 9–70 V 供电。 |
问答
通信与配置
2 个问题01问最高速率和标称距离分别是多少?+ 展开− 收起
最高300 kbps。9600 bps时标称最远2200 m,实际距离取决于现场布线条件。
02问接线时需要设置波特率或方向吗?+ 展开− 收起
设备自动识别波特率与数据方向,无需另接控制或握手线。两端设备仍需使用匹配的串口参数。
接线与供电
2 个问题03问两个屏蔽线地如何处理?+ 展开− 收起
1侧屏蔽线地与电源GND共地。2侧屏蔽线地独立隔离,保持与1侧及电源地隔离。
04问两台中继器级联怎样接线?+ 展开− 收起
将第 1 台的 2 侧接到第 2 台的 1 侧,A 对 A、B 对 B,两台分别供电。实际段长要结合线缆和现场干扰核对。
