工业轨式24路 RS-485隔离集线器
FCC-1600-R1D24 次
一路上联汇聚 24 条 RS-485 隔离支路
- 按主站接口选型D1 款接 RS-485,R1 款接 RS-232,支路均为 RS-485。
- 按区域集中布线24 条支路各有独立屏蔽线地,地间及与电源地隔离,地间 2.5 kV。
- 抑制线路毛刺共模电感和 FPGA 两级滤波,按发送数据自动切换收发。
实物斜视 · 点击主图在本页放大
产品概览
产品介绍
- 将PLC或监控主机的一路串口扩展为24条RS-485支路,分区连接仪表与现场设备。
- 透明、协议无关地转发串行报文,可用于Modbus等通信。D1款为RS-485上联,R1款为RS-232上联。
- 24路均带独立屏蔽线地,地间2.5 kV电气隔离,并与电源地隔离,降低地电位差干扰。
核心特性
- 集中组网:
- 1路上联+24路RS-485隔离支路。
- 双重滤波:
- 共模电感差分滤波+FPGA数字滤波,抑制线路毛刺。
- 自动收发:
- 根据发送数据精准切换收发使能。
- 逐口防护:
- RS-485、RS-232上联及电源均具6 kV浪涌防护。
- 冗余供电:
- 双路DC 9–70 V,支持过载及反接保护。
接口安装

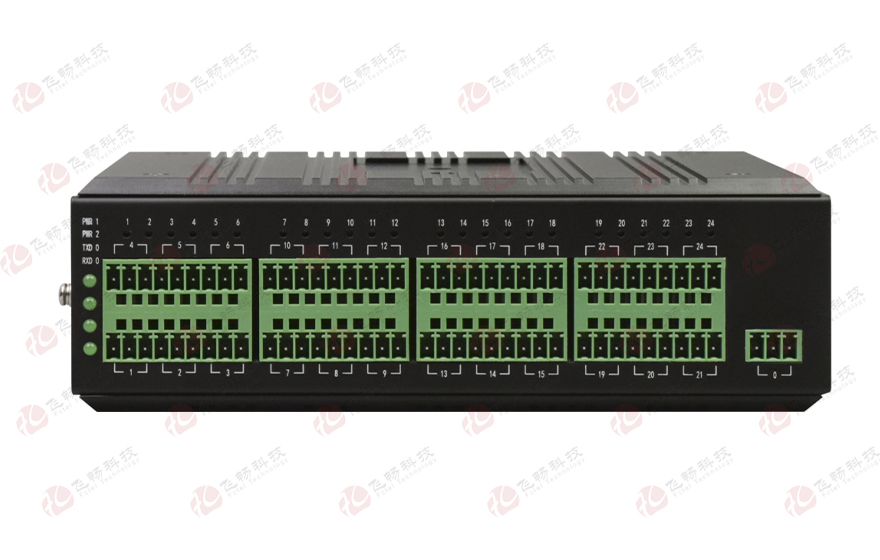

正面串口与指示灯 · 点击主图在本页放大
01上联、下联与双电源接线+ 展开− 收起
| 接口 | 连接与使用说明 |
|---|---|
| 24路下联 | 1–24号均为RS-485,每路3位端子:1=A(TX+)、2=B(TX−)、3=GND。双绞线接1、2;GND为本路独立屏蔽线地,各路地不得混接。 |
| 0号上联 | 同为3位端子。D1款RS-485:1=A、2=B、3=GND;R1款RS-232:RXD/TXD/GND。按所选型号接线。 |

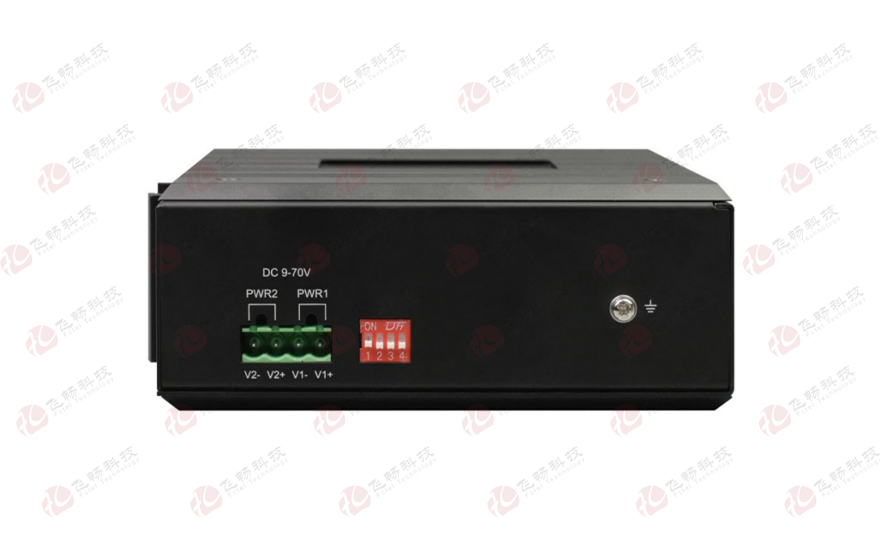

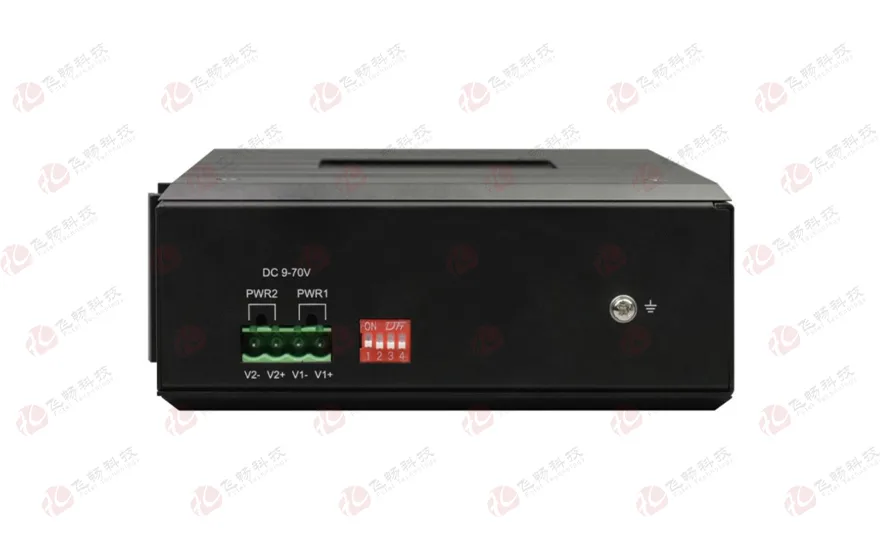

| 双电源 | 4芯、5.08 mm间距插拔端子;从照片左至右V2−、V2+、V1−、V1+,分别为PWR2、PWR1。按正负极接DC 9–70 V。 |
每路RS-485的A/B使用双绞线。各路GND为独立屏蔽线地,不混接;R1款0号口为RS-232,按RXD/TXD/GND接线,不套用D1款A/B接法。
02尺寸与安装空间+ 展开− 收起

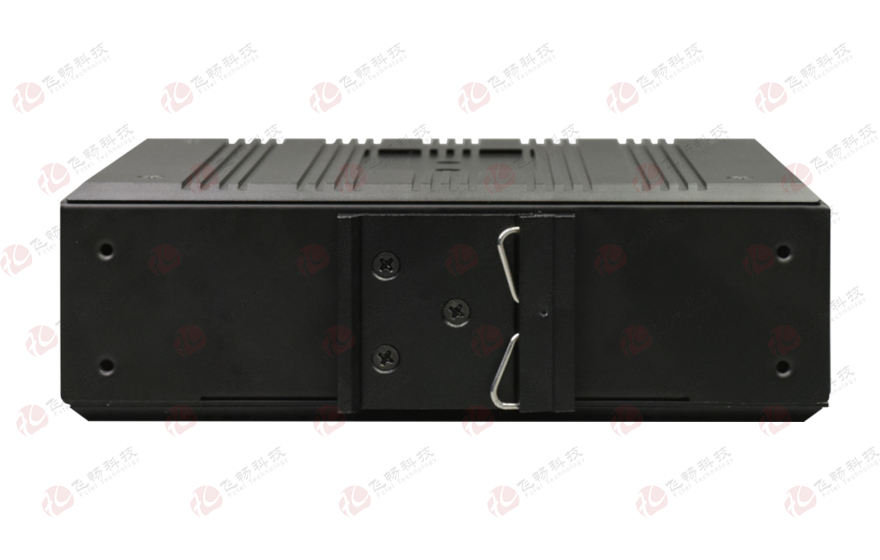

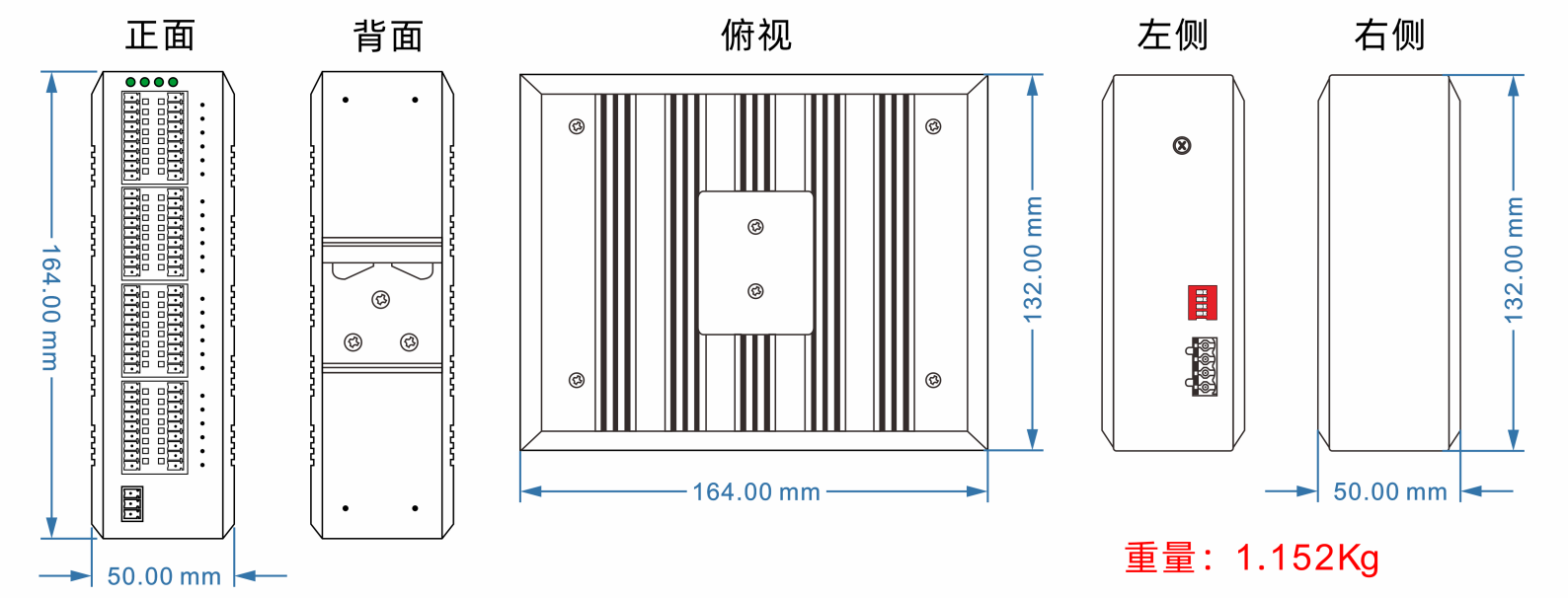

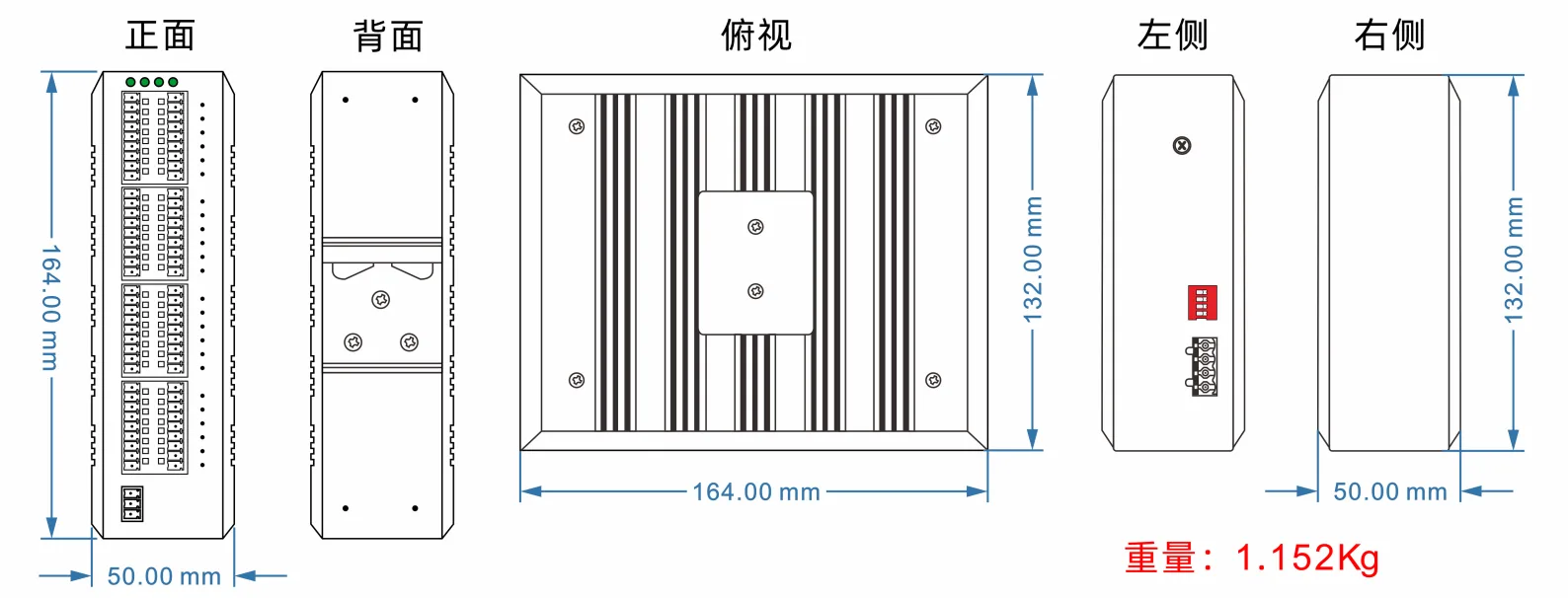

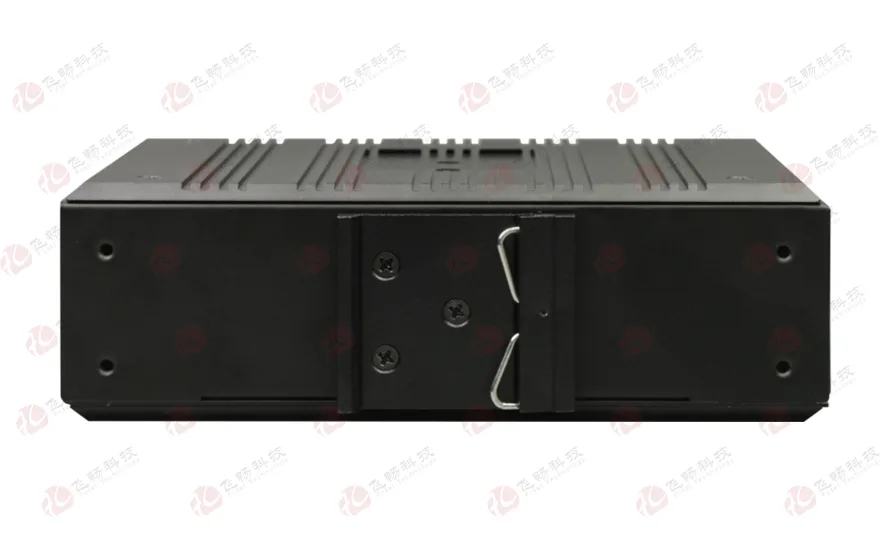

机身164 × 132 × 50 mm,重量1.152 kg。支持导轨或壁挂安装;预留端子接线和安装附件空间。
技术参数
01通信、数字滤波与拨码+ 展开− 收起
| 项目 | 技术规格与设置 |
|---|---|
| 接口标准 | RS-232:EIA/TIA-232(ITU-T V.28);RS-485:EIA/TIA-485。上联接口制式由完整型号区分。 |
| 通信机制 | 各通道具独立RS-485收发器及LED收发指示,透明、协议无关的消息转发,传输延时小;根据发送数据自动生成精准收发切换使能信号。 |
| 速率与节点 | 最高200 kbps;更高波特率版本可定制。每条RS-485通道可负载至少32个标准节点或128个增强型节点。 |
| 双重滤波 | 共模电感差分滤波+FPGA数字滤波,抑制线路毛刺,增强抗干扰能力。 |
| DIP-1 OFF | 默认关闭各路RS-485数字滤波,最高200 kbps。 |
| DIP-1 ON | 开启各路RS-485数字滤波,最高38400 bps;按通信速率和线路干扰情况选用。 |
| DIP-2/3/4 | 保留,不作为其他可选功能开关。 |
02逐路隔离与浪涌保护+ 展开− 收起
| 项目 | 指标/条件 | 防护说明 |
|---|---|---|
| RS-485防雷 | 每路6 kV | 全部24路RS-485均具防雷与浪涌防护,抑制感应高压及线路瞬态冲击。 |
| 上联与电源 | RS-232上联及电源6 kV | 降低雷击感应、开关操作浪涌经上联线或供电线传入的风险。 |
| 光电隔离 | 每路RS-485 2.5 kV | 高速光电隔离通信信号,支路故障时限制影响范围。 |
| 独立屏蔽线地 | 24路地间2.5 kV电气隔离 | 每路RS-485均有独立屏蔽线地;1–24路地相互隔离,电源供电地与24路RS-485地隔离。 |
| 交流误接保护 | AC 220 V/AC 380 V误接故障 | 一路RS-485误接上述交流电压时,不烧毁隔离侧其他RS-485设备。此为故障隔离保护,非正常输入电压,不表示误接端口本身无损或仍可通信。 |
03电源、结构与环境+ 展开− 收起
| 项目 | 技术规格 |
|---|---|
| 电源 | 冗余双路DC 9–70 V,内部隔离;功耗<10 W。支持过载保护、防反接保护与冗余保护。 |
| 结构与散热 | 黑色阳极氧化拉丝铝合金外壳,IP40;无风扇高效散热,降低维护工作量。支持导轨、壁挂安装。 |
| 温湿度 | 工作温度−40至+85 ℃;储存温度−40至+85 ℃;工作湿度0–95% RH,无凝结。 |
| 可靠性 | MTBF >100,000小时;全部型号100%烤机测试;符合工业四级电磁兼容性要求。 |
外形尺寸164 × 132 × 50 mm;重量1.152 kg。
应用场景

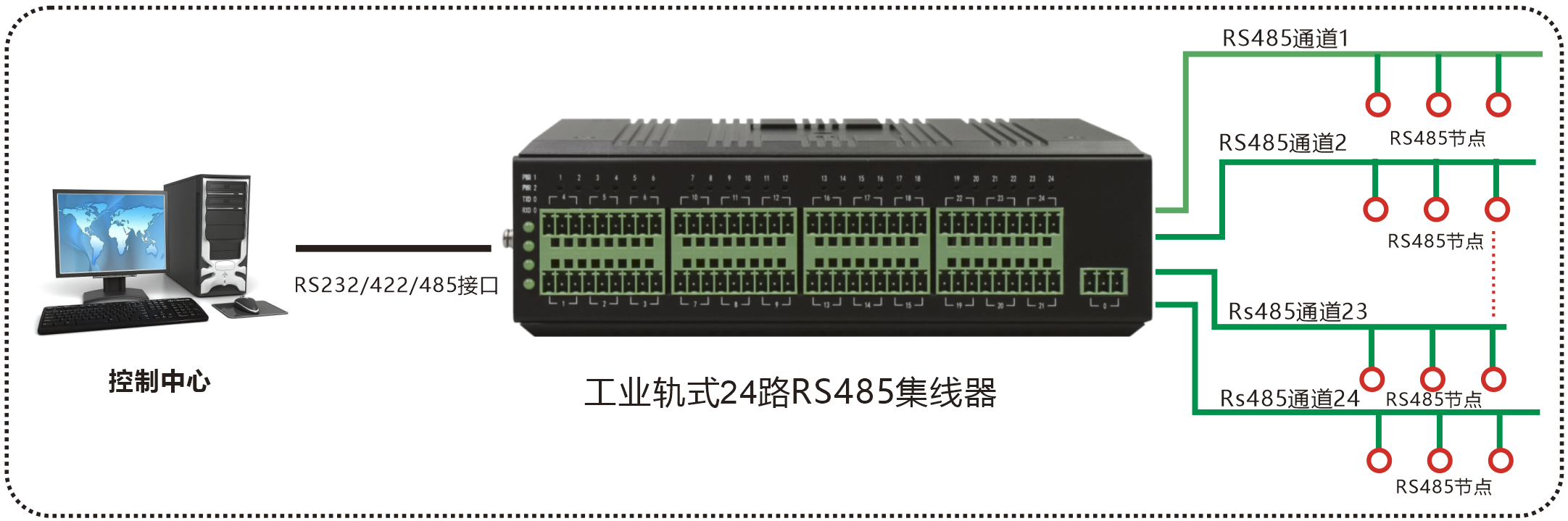

PLC分区连接现场仪表
图中使用部分支路作典型组网示意;每路1=A、2=B、3=GND,双绞线连接A/B。侧面放大展示同机PWR1供电与DIP,DC 24 V为供电示例。R1款上联改用RS-232,按实际完整型号核对接线。
配置选型
24路RS-485下联固定,按主机接口选择上联版本;D1与R1为不同订货型号。
1路RS-485上联+24路RS-485隔离下联。
订货注明波特率及导轨/壁挂附件;更高速版本按定制确认。
01型号组成与代码定义+ 展开− 收起
| 型号组成 | 定义 |
|---|---|
| FCC- | 产品类型前缀 |
| 1600- | 工业轨式系列 |
| D1/R1 | 1路上联制式 |
| D24 | 24路RS-485隔离下联 |
| 代码 | NO | 定义 |
|---|---|---|
| FCC | 1 | 飞畅串行通信隔离集线器产品前缀。 |
| 1600 | 2 | 本款工业轨式24路集线器系列。 |
| D1/R1 | 3 | D1为1路RS-485上联;R1为1路RS-232上联。上联均为3针端子,按完整型号订货。 |
| D24 | 4 | 24路独立RS-485隔离下联,每路为A/B/GND三线端子。 |
02完整订货配置+ 展开− 收起
| 完整型号 | 订货配置说明 |
|---|---|
| FCC-1600-D1D24 | 1路RS-485上联+24路RS-485隔离下联,双路DC 9–70 V,IP40黑色阳极氧化拉丝铝合金外壳。 |
| FCC-1600-R1D24 | 1路RS-232上联+24路RS-485隔离下联,双路DC 9–70 V,IP40黑色阳极氧化拉丝铝合金外壳。 |
问答
选型与功能
1 个问题01问D1D24和R1D24有什么区别?+ 展开− 收起
两款均有24路RS-485隔离下联。FCC-1600-D1D24的0号口为RS-485上联;FCC-1600-R1D24的0号口为RS-232上联。按主机接口订货和接线。
通信与配置
3 个问题02问数字滤波打开以后,最高速率是多少?+ 展开− 收起
DIP-1默认OFF,数字滤波关闭时最高200 kbps;置ON开启数字滤波后,最高38400 bps。按波特率和线路干扰情况选择,DIP-2、3、4保留。
03问每条支路可以连接多少节点?+ 展开− 收起
每条RS-485通道可负载至少32个标准节点或128个增强型节点。实际组网还需结合布线、设备负载和通信参数核对。
04问需要转换Modbus协议吗?+ 展开− 收起
本机透明转发串行报文,不依赖具体上层协议,可用于Modbus等串行通信;不作为Modbus TCP与RTU协议转换网关。
接线与供电
2 个问题05问24路RS-485怎样接线?+ 展开− 收起
1–24号下联均为3位端子:1=A(TX+)、2=B(TX−)、3=GND。A/B使用双绞线;GND是本路独立屏蔽线地,各路地不得混接。
06问双电源与安装有什么要求?+ 展开− 收起
双路DC9–70V冗余供电,功耗低于10W。侧面电源端子从照片左至右为V2−、V2+、V1−、V1+;支持导轨或壁挂安装,机身164×132×50mm,重量1.152kg。
防护与使用边界
2 个问题07问2.5kV隔离和6kV防护分别指什么?+ 展开− 收起
每路RS-485采用2.5kV光电隔离;24路屏蔽线地之间2.5kV电气隔离,并与电源地隔离。每路RS-485、RS-232上联与电源具6kV浪涌防护,指标不代表正常工作输入电压。
08问交流误接保护是否代表端口可以接市电?+ 展开− 收起
不可以。规格书描述的是误接AC220V或AC380V故障时对隔离侧其他设备的保护,不表示误接端口本身无损或仍可通信。正常电源仅为DC9–70V。
