工业轨式16路 RS-485隔离集线器

型号:FCC-1600-D1D16 / FCC-1600-R1D16 次

让一个主站分区采集 16 条 RS-485 支路

  • 透明转发已有报文支持 Modbus 等串口通信,D1/R1 分别为 RS-485/RS-232 上联。
  • 逐路独立收发十六路带独立屏蔽线地,地间 2.5 kV 隔离。
  • 适合柜内集中配线双路 DC 9–70 V,串口上联及电源支持 6 kV 浪涌防护。

产品介绍

  • 把PLC或监控主机的一路串口扩展为16条RS-485支路,各路独立收发,适用于分区连接仪表与现场设备。
  • 透明转发串行报文,不依赖具体上层协议,可用于Modbus等串行通信。D1款为RS-485上联,R1款为RS-232上联。
  • 16路各带独立屏蔽线地,地间2.5 kV电气隔离,并与电源地隔离,降低地电位差干扰,限制单路故障跨路波及。

核心特性

  • 集中组网:1路上联连接16条支路,分区布线
  • 滤波抗扰:共模电感差分滤波+FPGA数字滤波
  • 自动收发:按发送数据切换RS-485收发,透明传输
  • 逐口防雷:RS-485、RS-232上联与电源均6 kV
  • 供电可靠:双路DC 9–70 V,过载及反接保护

01端子定义与接线核对+展开−收起
接口连接与使用说明

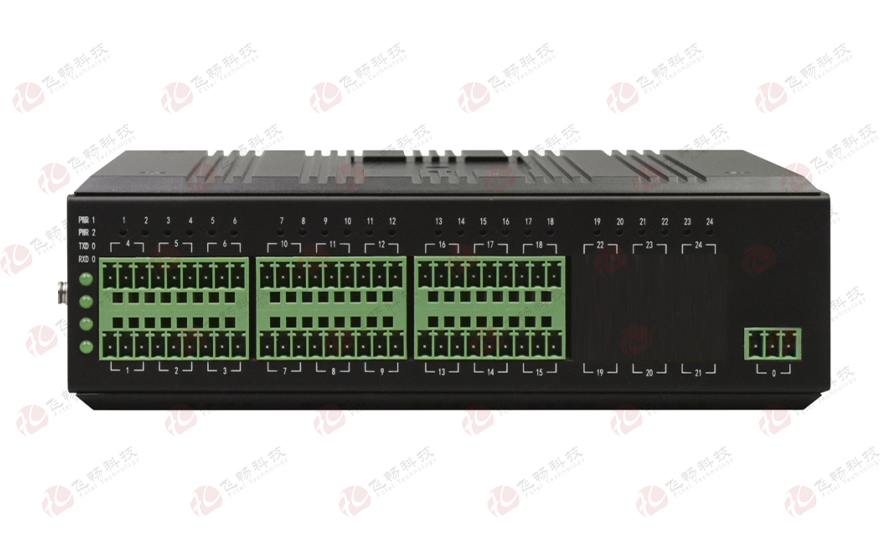

16路下联1–16号有效,17/18预留;每路3位端子:1=A(TX+)、2=B(TX−)、3=GND。双绞线接1、2;GND为本路独立屏蔽线地,各路地不得混接。
0号上联同为3位端子。D1款RS-485:1=A、2=B、3=GND;R1款RS-232:RXD/TXD/GND。按所选型号接线。

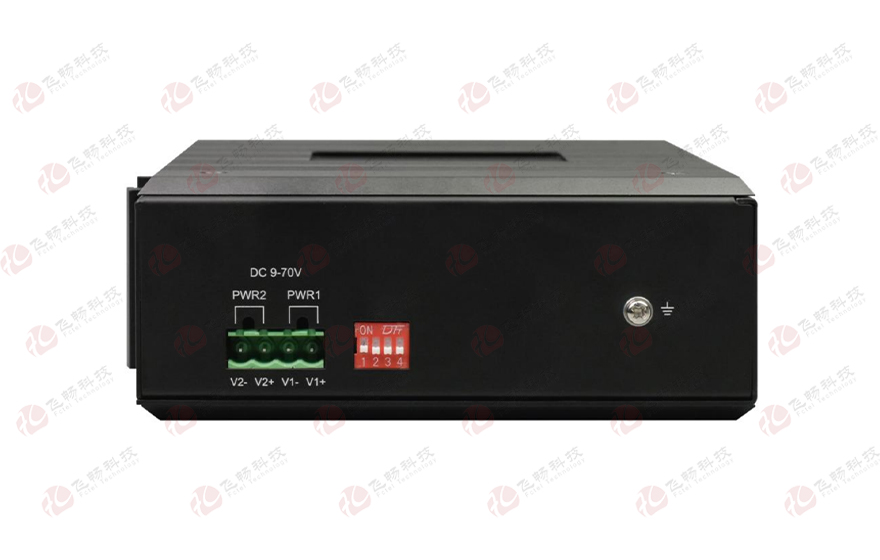

双电源4芯、5.08 mm间距插拔端子;从照片左至右V2−、V2+、V1−、V1+,分别为PWR2、PWR1。按正负极接DC 9–70 V。

1–16路为有效支路,17/18预留;共用面板LED丝印不代表有效通道数。R1款RXD/TXD/GND的实际针位按所选型号标识核对,不套用D1款针位。

02尺寸与安装空间+展开−收起

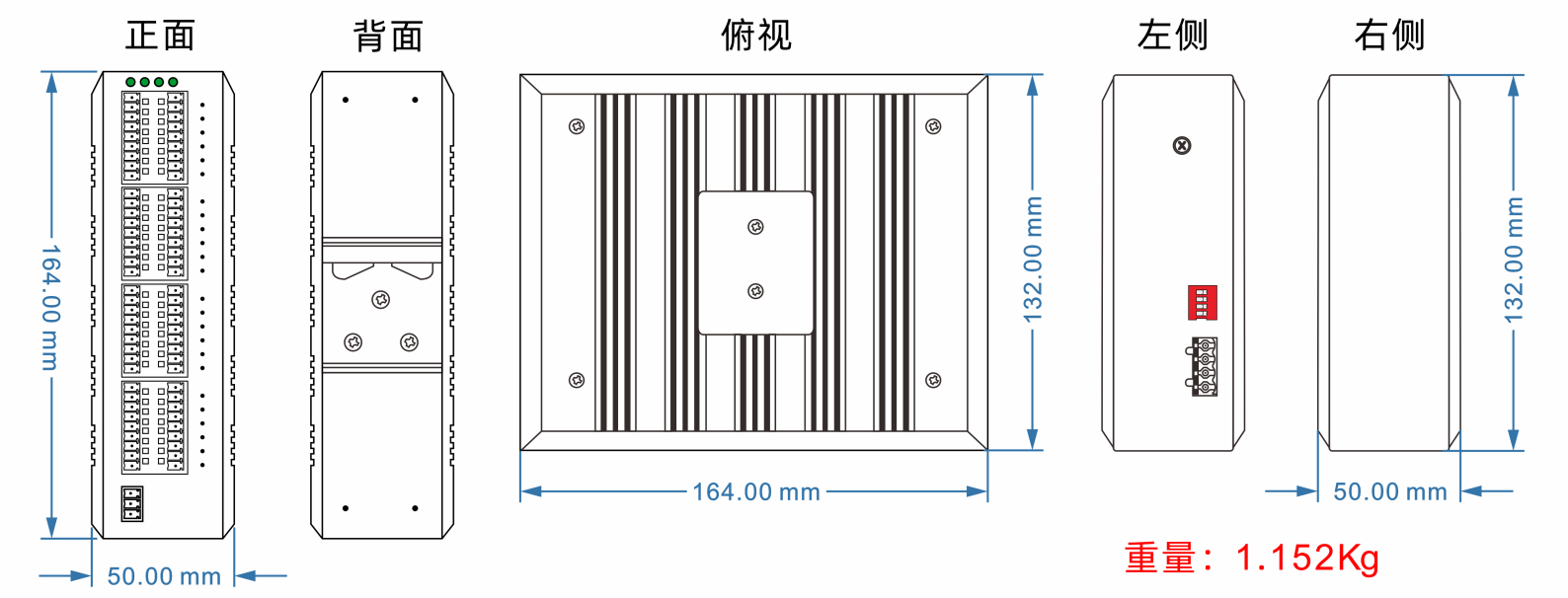

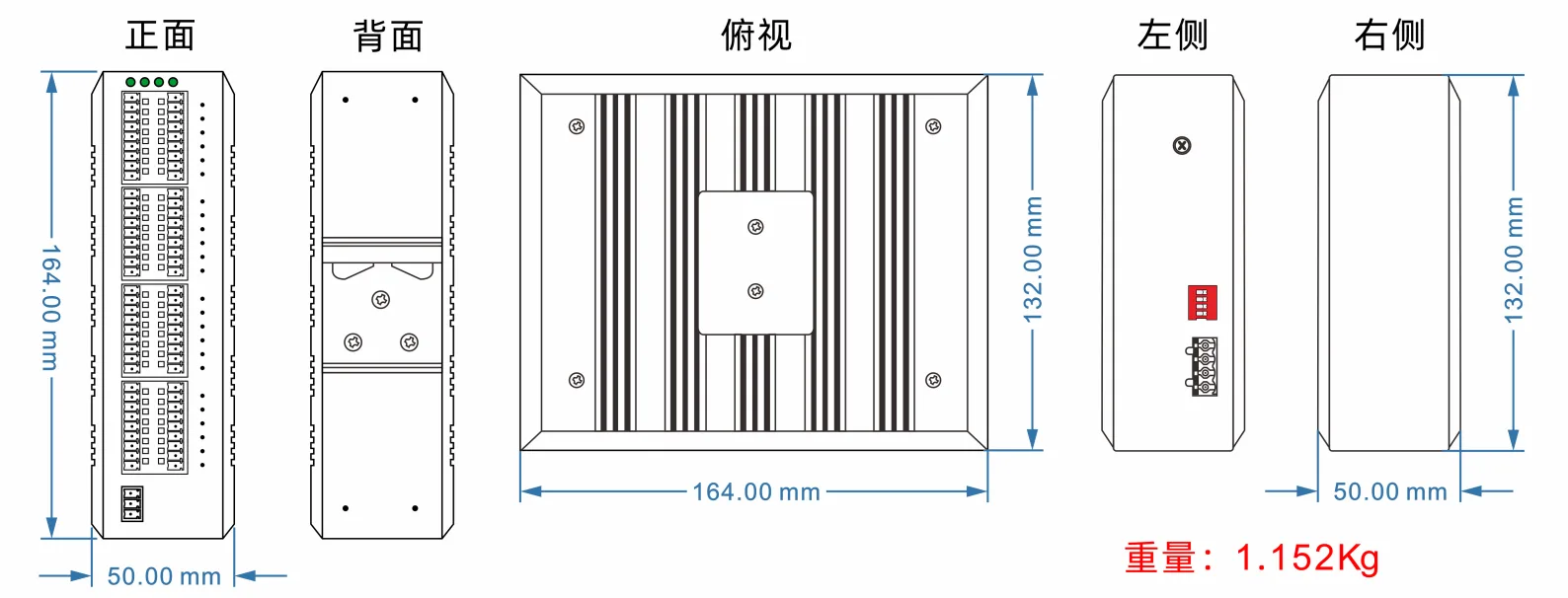

完整五视图与安装尺寸 · 单位mm · 点击可在本页放大

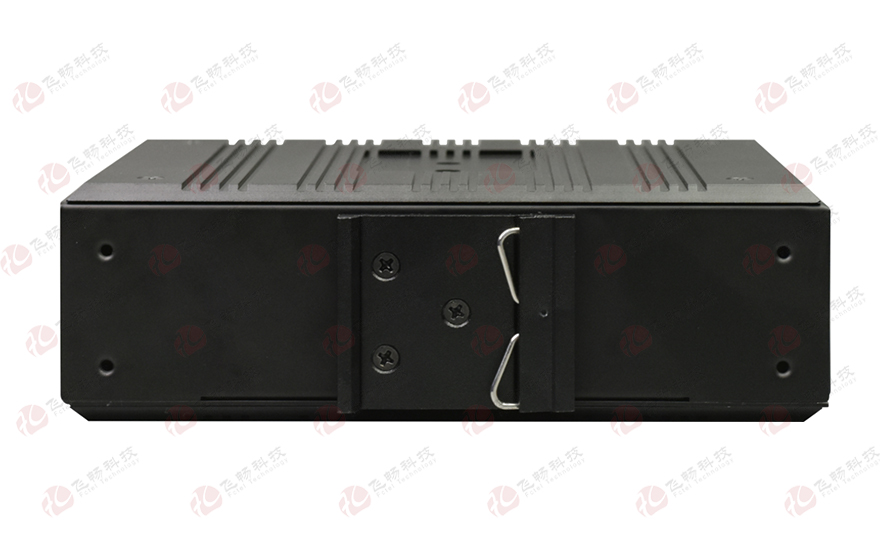

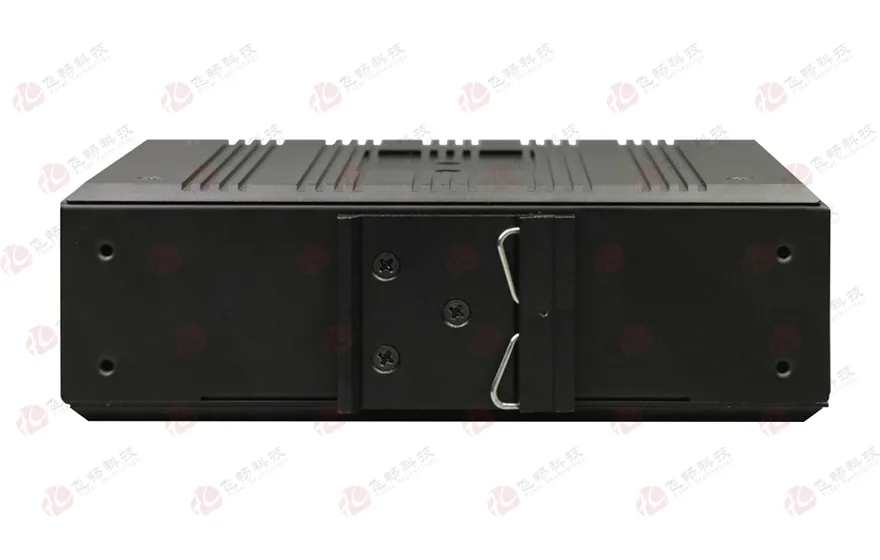

机身164 × 132 × 50 mm,重量约1.15 kg;导轨或壁挂安装。预留端子插拔、线缆转弯和导轨卡扣操作空间。

01通信、数字滤波与拨码+展开−收起
项目技术规格与设置
接口标准RS-232:EIA/TIA-232(ITU-T V.28);RS-485:EIA/TIA-485。上联接口制式由完整型号区分。
通信机制各通道具独立RS-485收发器及LED收发指示,透明、协议无关的消息转发,传输延时小;根据发送数据自动生成精准收发切换使能信号。
速率与节点最高200 kbps;更高波特率版本可定制。每条RS-485通道可负载至少32个标准节点或128个增强型节点。
双重滤波共模电感差分滤波+FPGA数字滤波,抑制线路毛刺,增强抗干扰能力。
DIP-1 OFF默认关闭各路RS-485数字滤波,最高200 kbps。
DIP-1 ON开启各路RS-485数字滤波,最高38400 bps;按通信速率和线路干扰情况选用。
DIP-2/3/4保留,不作为其他可选功能开关。
02电源、结构与环境+展开−收起
项目技术规格
电源冗余双路DC 9–70 V,内部隔离;功耗<10 W。支持过载保护、防反接保护与冗余保护。
结构与散热黑色阳极氧化拉丝铝合金外壳,IP40;无风扇高效散热,降低维护工作量。支持导轨、壁挂安装。
温湿度工作温度−40至+85 ℃;储存温度−40至+85 ℃;工作湿度0–95% RH,无凝结。
可靠性MTBF >100,000小时;全部型号100%烤机测试;符合工业四级电磁兼容性要求。
03逐路隔离与防雷浪涌保护+展开−收起
项目指标/条件防护说明
RS-485防雷每路6 kV全部16路RS-485均具防雷与浪涌防护,抑制感应高压及线路瞬态冲击。
上联与电源RS-232上联及电源6 kV降低雷击感应、开关操作浪涌经上联线或供电线传入的风险。
光电隔离每路RS-485 2.5 kV高速光电隔离通信信号,支路故障时限制影响范围。
独立屏蔽线地16路地间2.5 kV电气隔离每路RS-485均有独立屏蔽线地;1–16路地相互隔离,电源供电地与16路RS-485地隔离。
交流误接保护AC 220 V/AC 380 V误接故障一路RS-485误接上述交流电压时,不烧毁隔离侧其他RS-485设备。此为故障隔离保护,非正常输入电压,不表示误接端口本身无损或仍可通信。

交流误接保护属于故障隔离条件,不是串口正常输入电压;也不表示误接端口自身无损或仍可通信。现场需结合接地、布线及外部防护措施。

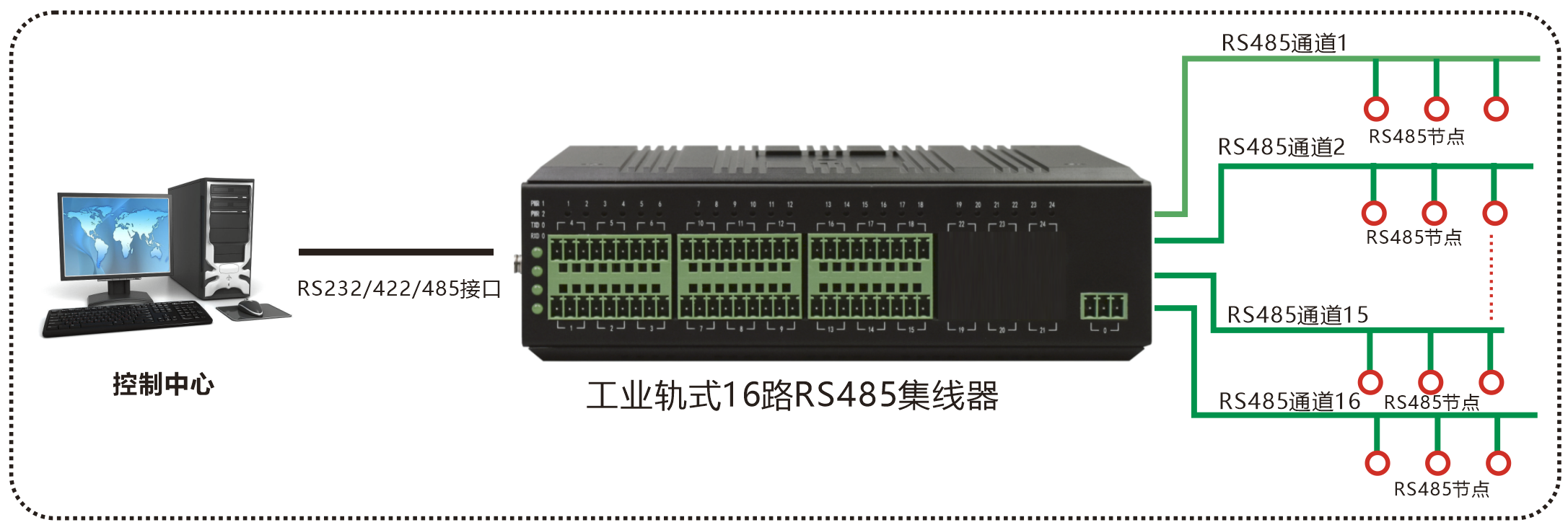

PLC分区连接现场仪表

D1款典型应用:1–16路分别连接16台同型仪表,图中省略仪表3–14;17/18号端子预留。

图示D1款:PLC连接0号RS-485上联,支路分别接现场仪表与远程I/O;仅示意4条有效支路。每路1=A、2=B、3=GND,双绞线接A/B,各路独立地不混接。侧面显示PWR1供电与DIP,DC 24 V为供电示例;17/18预留。

先按主机接口选择D1或R1版本;两款均为16路RS-485隔离下联。上联制式随完整型号订货,不作为现场拨码切换项。

订货型号 FCC-1600-D1D16
带此配置咨询

01型号构成与代码定义+展开−收起
FCC-1600-D1/R1D16
产品类型前缀工业轨式系列1路上联制式16路RS-485隔离下联
NO代码定义
1FCC飞畅串行通信隔离集线器产品前缀。
21600本款工业轨式16路集线器系列。
3D1/R1D1为1路RS-485上联;R1为1路RS-232上联。上联均为3针端子,按完整型号订货。
4D1616路独立RS-485隔离下联,每路为A/B/GND三线端子。
02完整订货配置+展开−收起
完整型号订货配置说明
FCC-1600-D1D161路RS-485上联+16路RS-485隔离下联,双路DC 9–70 V,IP40黑色阳极氧化拉丝铝合金外壳。
FCC-1600-R1D161路RS-232上联+16路RS-485隔离下联,双路DC 9–70 V,IP40黑色阳极氧化拉丝铝合金外壳。

订货注明波特率及导轨/壁挂附件;更高速版本按定制确认。

选型与功能

2 个问题
01问D1D16和R1D16有什么区别?+展开−收起
答

D1D16为1路RS-485上联,R1D16为1路RS-232上联;两款均提供16路独立RS-485隔离下联。上联均为3针端子,按完整型号及端子标识接线。

02问面板17/18号端子能作为额外支路吗?+展开−收起
答

不能。本款1–16号为有效支路,17/18号预留;共用面板的LED丝印不代表可增加有效通道。

通信与配置

3 个问题
03问数字滤波怎样设置?+展开−收起
答

DIP-1 OFF为默认关闭,最高200 kbps;DIP-1 ON开启数字滤波,最高38400 bps。DIP-2/3/4保留,不作为其他可选功能开关。

04问每条支路可接多少节点?+展开−收起
答

规格书给出每条RS-485通道至少32个标准节点或128个增强型节点。节点容量应按收发器负载与现场速率、线缆、总线端接共同核对。

05问能让多台PLC同时访问同一条总线吗?+展开−收起
答

本款为一路上联与16路RS-485电气分支,透明、协议无关转发。多主站访问所需的请求协调与业务轮询应由系统或配套设备解决,不把电气分支等同于多主站缓存协调。

接线与供电

2 个问题
06问每路的GND能全部接在一起吗?+展开−收起
答

各路GND是本路独立屏蔽线地,16路地间2.5 kV电气隔离,并与电源地隔离。不要将各路地混接而破坏隔离分区。

07问双电源如何接线?+展开−收起
答

4芯5.08 mm端子从照片左至右为V2−、V2+、V1−、V1+,对应PWR2/PWR1。按正负极接DC9–70 V,整机功耗小于10 W,附件按订单确认。

防护与使用边界

1 个问题
08问6 kV防雷和交流误接保护代表什么?+展开−收起
答

6 kV用于接口防雷浪涌防护;单路RS-485误接AC220/380 V时的隔离保护用于限制对隔离侧其他设备的影响。它不是串口正常输入电压,也不保证误接端口本身无损或仍可通信。

参数依据FCC-1600-D1D16/R1D16 V1.1产品规格书,完整交付及附件以订单为准。
