工业导轨式1分2 RS-485隔离集线器

型号:FCC-1210-D1D2 次

两条 RS-485 支路独立布线,故障可分路定位

  • 一路上联扩两条支路适合 PLC 按区域接入两线制 RS-485 仪表。
  • 发现异常支路逐口检测 A/B 短路和持续异常低电平,隔离故障口并亮灯提示。
  • 隔离和滤波配合各端口屏蔽线地独立,3 kV 光电隔离,FPGA 数字滤波。

产品介绍

  • 一路二线制 RS-485 上联,两路隔离支路,可分区接入现场仪表。
  • 各端口屏蔽线地独立,与电源地隔离。

核心特性

  • 逐口检测 A/B 短路与异常持续低电平数据,隔离异常端口并通过指示灯提示。
  • 3 kV 光电隔离,RS-485 与电源端口均有 6 kV 浪涌防护。
  • FPGA 数字滤波,自动切换收发。

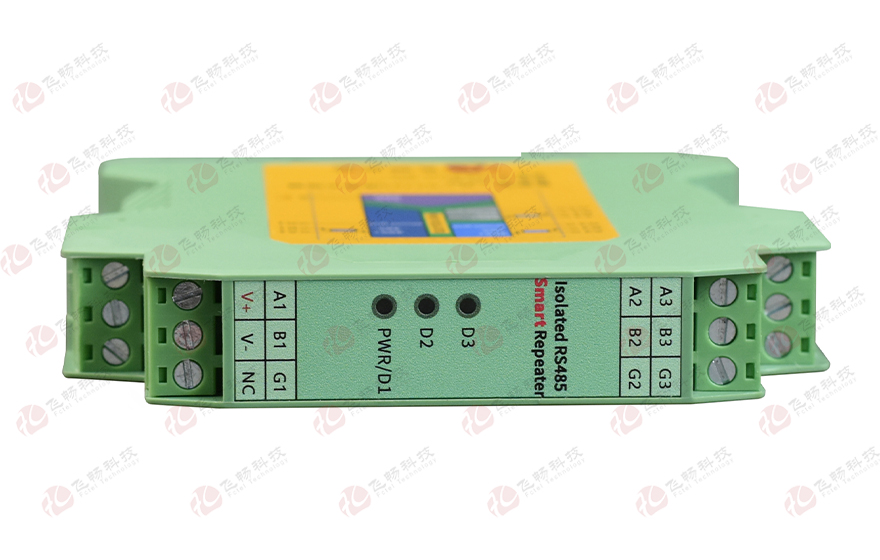

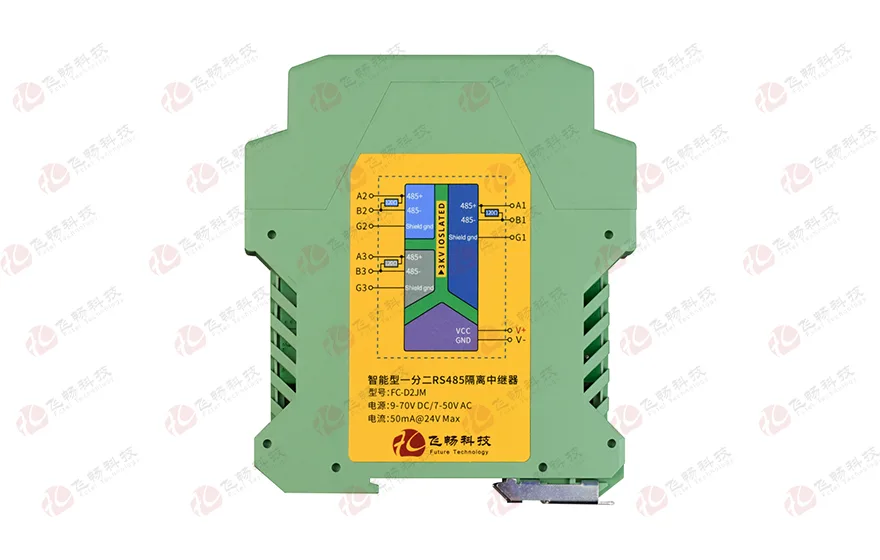

正面端子与状态灯;点击可在本页放大。
01端子与接线+ 展开− 收起
接口丝印接线说明
上联 D1A1 / B1 / G1接 PLC 或上游总线。
支路 D2A2 / B2 / G2接隔离支路 1。
支路 D3A3 / B3 / G3接隔离支路 2。
直流电源V+ / V−直流电源正极接 V+,负极接 V−。第三端按随货接线说明处理。

各段 A 接 A、B 接 B。各段 G 与电源负极保持分开,第三个电源端子按随货接线说明处理。

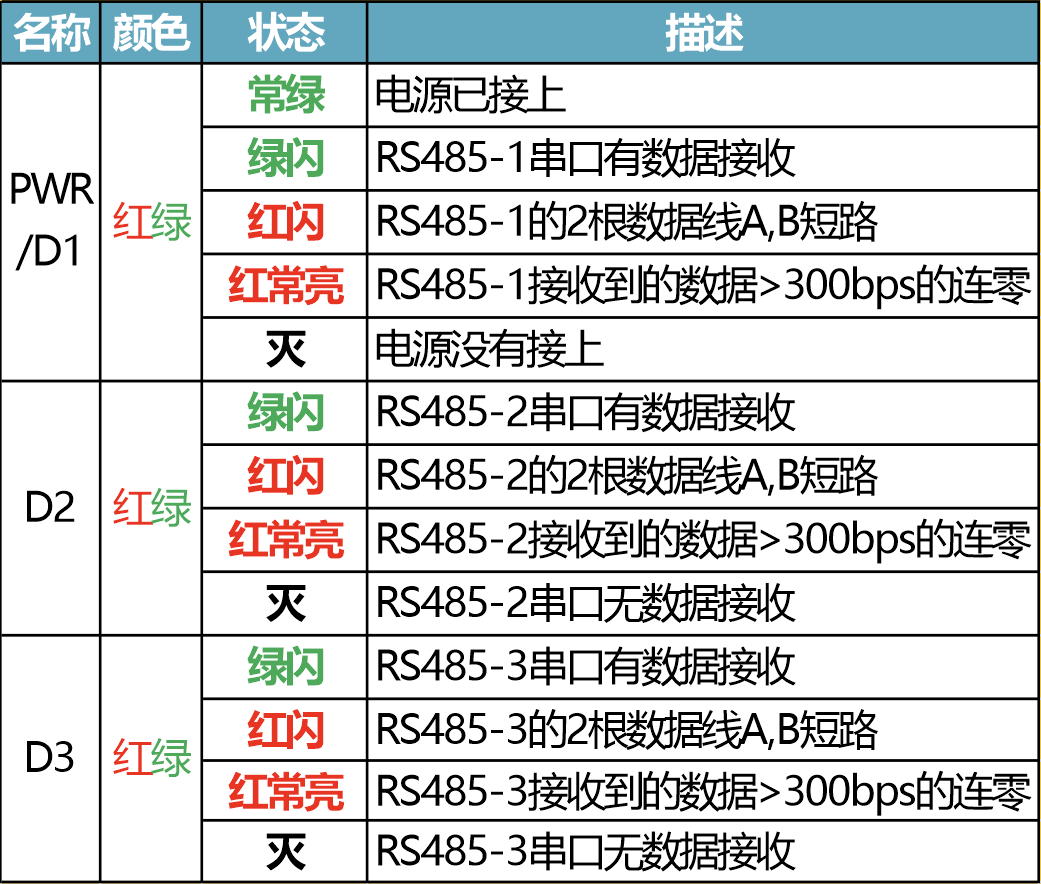

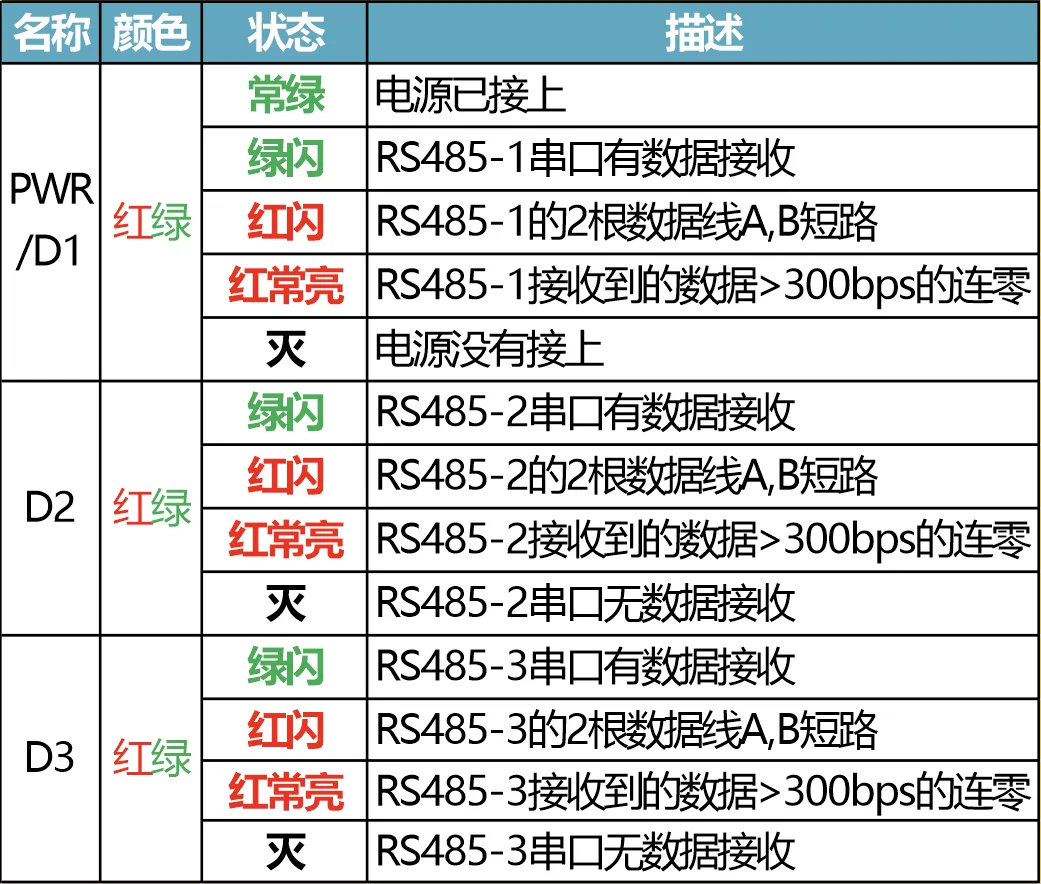

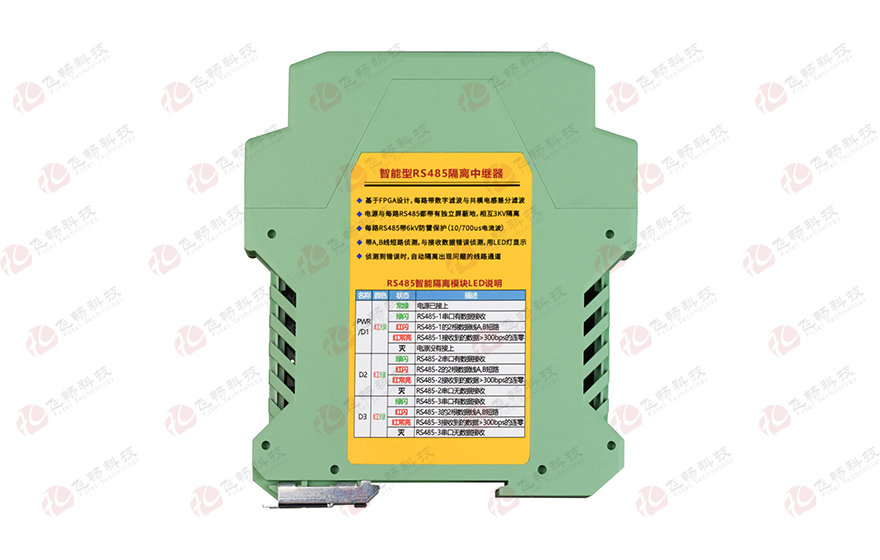

02状态指示与故障处理+ 展开− 收起
状态PWR/D1D2 / D3
常绿电源已接通—
绿闪D1 接收数据对应支路接收数据
红闪D1 的 A/B 短路对应支路的 A/B 短路
常红D1 检测到异常数据对应支路检测到异常数据
熄灭无供电对应支路无数据接收
03尺寸与安装空间+ 展开− 收起

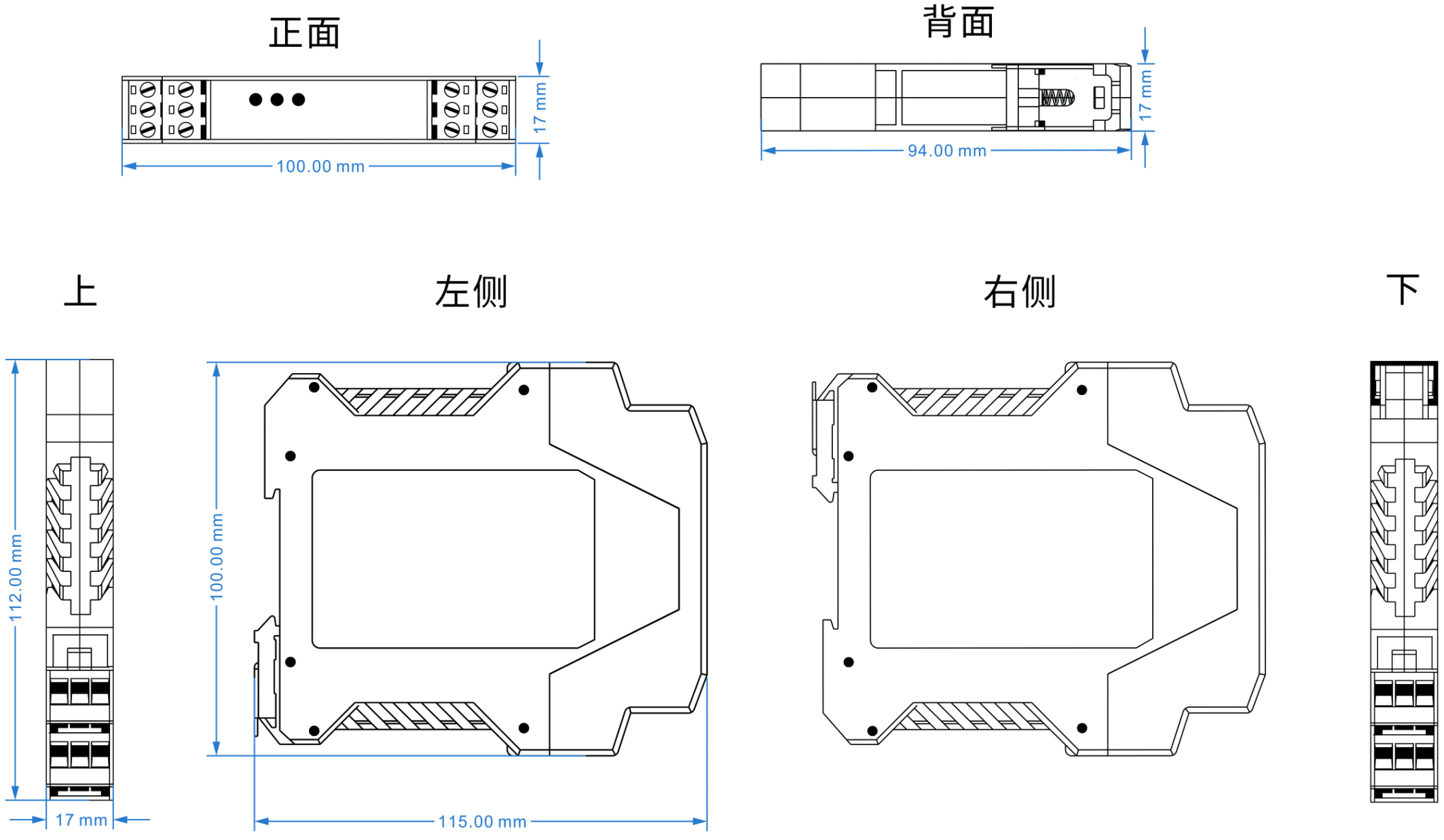

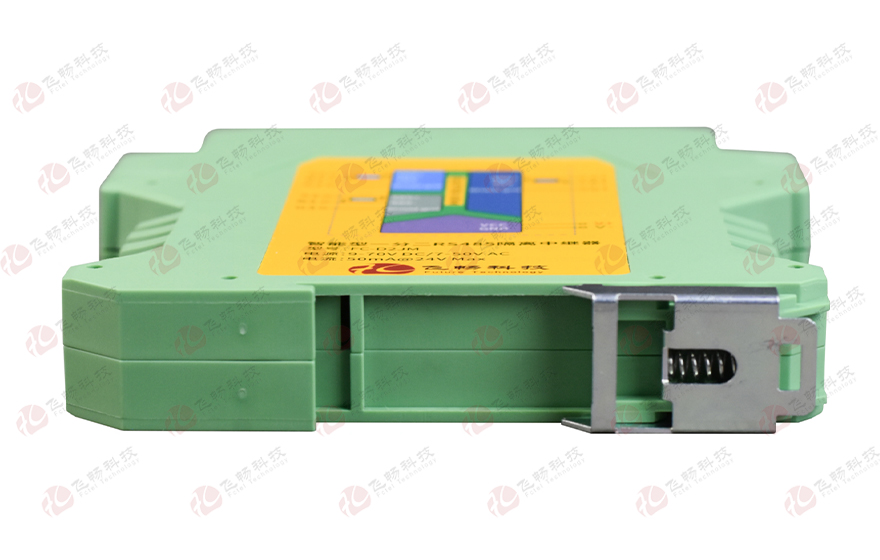

机身厚 17 mm,导轨安装。外形及安装尺寸见工程图。

外形及安装尺寸工程图;点击可在本页放大。

01通信、电源与环境+ 展开− 收起
项目规格与说明
串口与终端EIA/TIA-485,二线制 RS-485。A 为正、B 为负、G 为信号地。内置 120 Ω 终端电阻。
滤波与收发共模电感差分滤波及 FPGA 数字滤波,自动控制收发切换。
节点与距离每端口最多 128 个增强型节点。9600 bps 时最远 2200 m,实际距离与现场布线条件有关。
电源DC 9–70 V,功耗 <1 W。3 芯、5.08 mm 间距端子,支持过载及反接保护。交流输入范围和接线待确认。
环境与可靠性工作和储存 −40 至 +85 °C,工作湿度 0–95% RH(无凝结)。MTBF >200,000 小时,100% 烤机测试。
安装与重量导轨安装,无风扇。约 0.15 kg/台。
02隔离、防雷与浪涌保护+ 展开− 收起
项目指标与条件说明
三路 RS-4856 kV,三级浪涌防护三个端口分别防护雷击感应及开关操作浪涌。
电源接口6 kV 浪涌防护抑制由供电线引入的瞬态干扰。
光电隔离与供电隔离3 kV高速光耦隔离信号,3 kV 隔离 DC–DC 供电。
独立屏蔽线地三个端口相互隔离,并与电源地隔离。各总线段使用本端口 G,隔离有助于限制故障跨段影响。
交流误接防护AC 220 V / AC 380 V单路 RS-485 误接所列交流电压时,电气隔离保护隔离侧的其他串口设备。RS-485 端子仅供信号接入。
RS-485 端口试验依据 GB/T 17626.5(IEC 61000-4-5),开路电压波形 10/700 μs,试验源阻抗 40 Ω。整机符合工业四级电磁兼容要求。

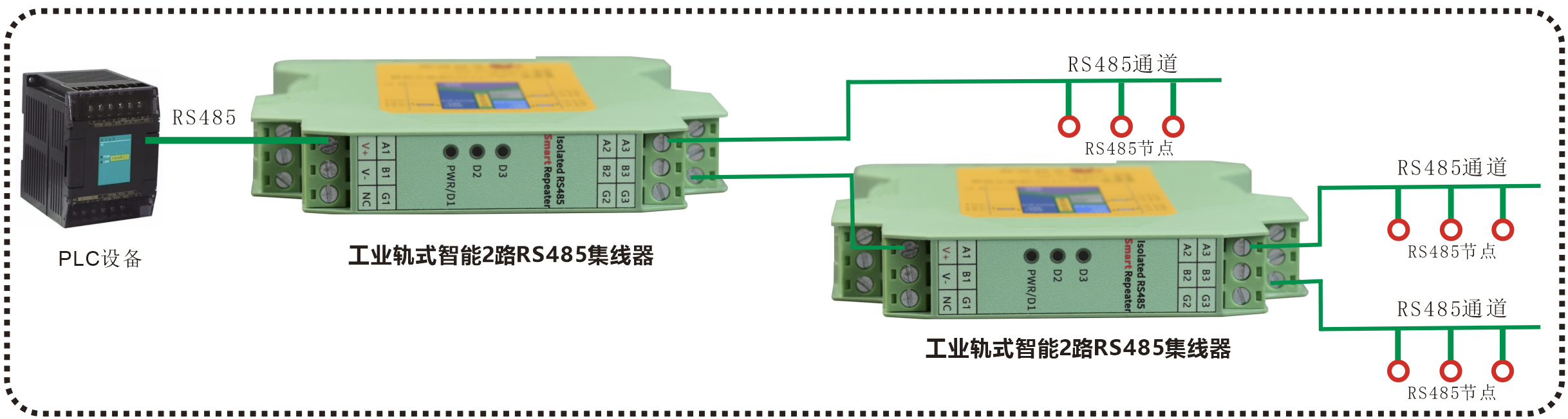

PLC 接入两条隔离支路

PLC 接入两条 RS-485 隔离支路;点击可在本页放大。

隔离与故障处理

端口隔离与短路处理示意;点击可在本页放大。

完整型号配置
FCC-1210-D1D21 路上联 + 2 路隔离支路,模块化导轨安装。

订货型号 FCC-1210-D1D2,固定为一路上联、两路隔离支路。

订货型号 FCC-1210-D1D2
按此型号咨询

接线与供电

1 个问题
01问电源怎么接?+ 展开− 收起
答

采用 DC 9–70 V,正极接 V+、负极接 V−。交流输入范围与接线待确认,现场接线按随货说明。

防护与使用边界

1 个问题
02问一路支路短路后会怎样?+ 展开− 收起
答

设备检测并隔离异常端口,对应指示灯红闪,其他端口可继续通信。
