模块化导轨式缓存型 · 四主一从 RS-485隔离集线器

型号:FCC-1200-D1D4M 次

协调四台主站访问同一侧的 RS-485 从站

  • 四主站分别进线四个主站各接独立分配口,利用缓存协调访问。
  • 适配不同串口参数各口波特率和帧格式可配置,也可切换一主多从。
  • 配线边界清楚四个分配口只引出 A/B,五路 RS-485 与电源地相互隔离。

产品介绍

  • 协调四个主站访问共用从站,适用于PLC、工控机与监控系统共享RS-485仪表数据;四个主站分别接独立分配口。
  • 最大10K字节缓存配合数据帧智能识别,协调多路请求与应答;软件可切换至一主多从的普通集线器模式。
  • 五路RS-485与电源地相互隔离,地间3 kV电气隔离,降低地电位差干扰并限制单路故障跨路波及;四个分配口仅引出A/B。

核心特性

缓存调度
多路请求缓存协调,减少共享从站时的通信冲突。
双模应用
四主一从/一主多从,按现场需求切换。
分口配置
各口波特率与帧格式可设置,支持软件及Modbus配置。
逐口防护
RS-485逐路与电源均具6 kV防雷浪涌保护。
隔离抗扰
五路独立隔离;分配口仅有A/B,不混接各路地。

01端子与模式接线+ 展开− 收起

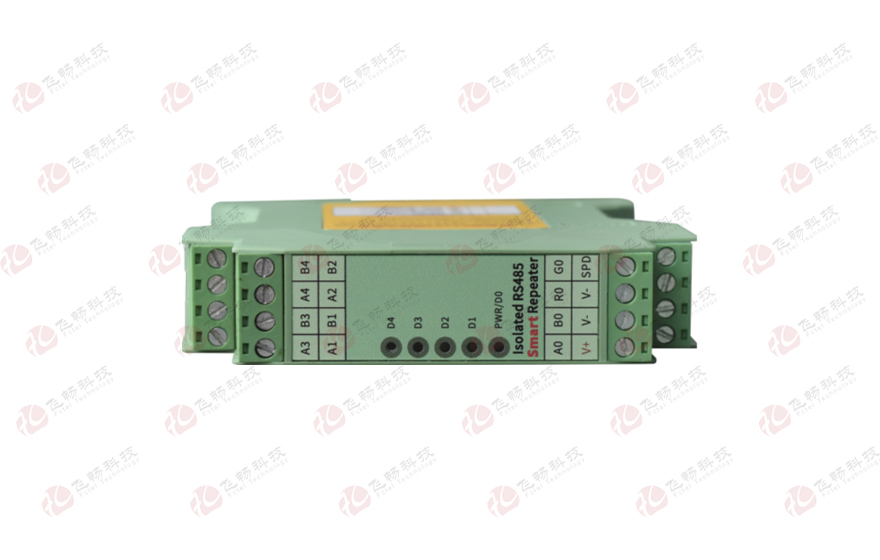

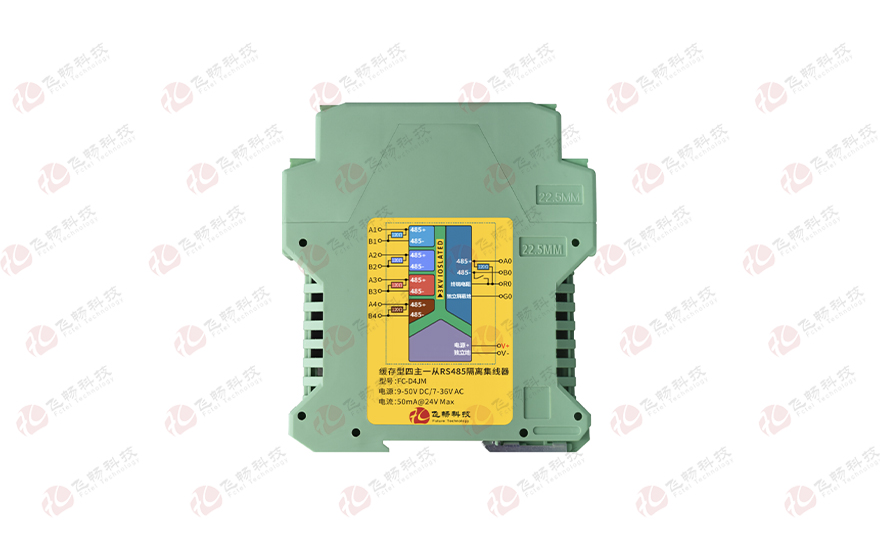

接口连接及使用说明
分配口1–4A1/B1、A2/B2、A3/B3、A4/B4;各口为两线制RS-485,仅引出A/B,内部地独立。
集线口A0/B0接共用从站或PLC主站,随通信模式改变角色;G0及辅助端子按设备丝印和配套接线说明使用。
电源V+、V−按极性接DC 9–50 V。辅助端子按设备丝印及配套说明使用。

四主一从:主站分别接分配口1–4,共用从站接集线口A0/B0。一主多从:主站接集线口,各分配口接分区从站。两种模式须在软件中按现场用途设置。

分配口只有A/B,不对外引出各路屏蔽线地;G0、R0、SPD等辅助端子按设备丝印及配套说明使用,不跨接独立隔离地。

02尺寸与安装空间+ 展开− 收起

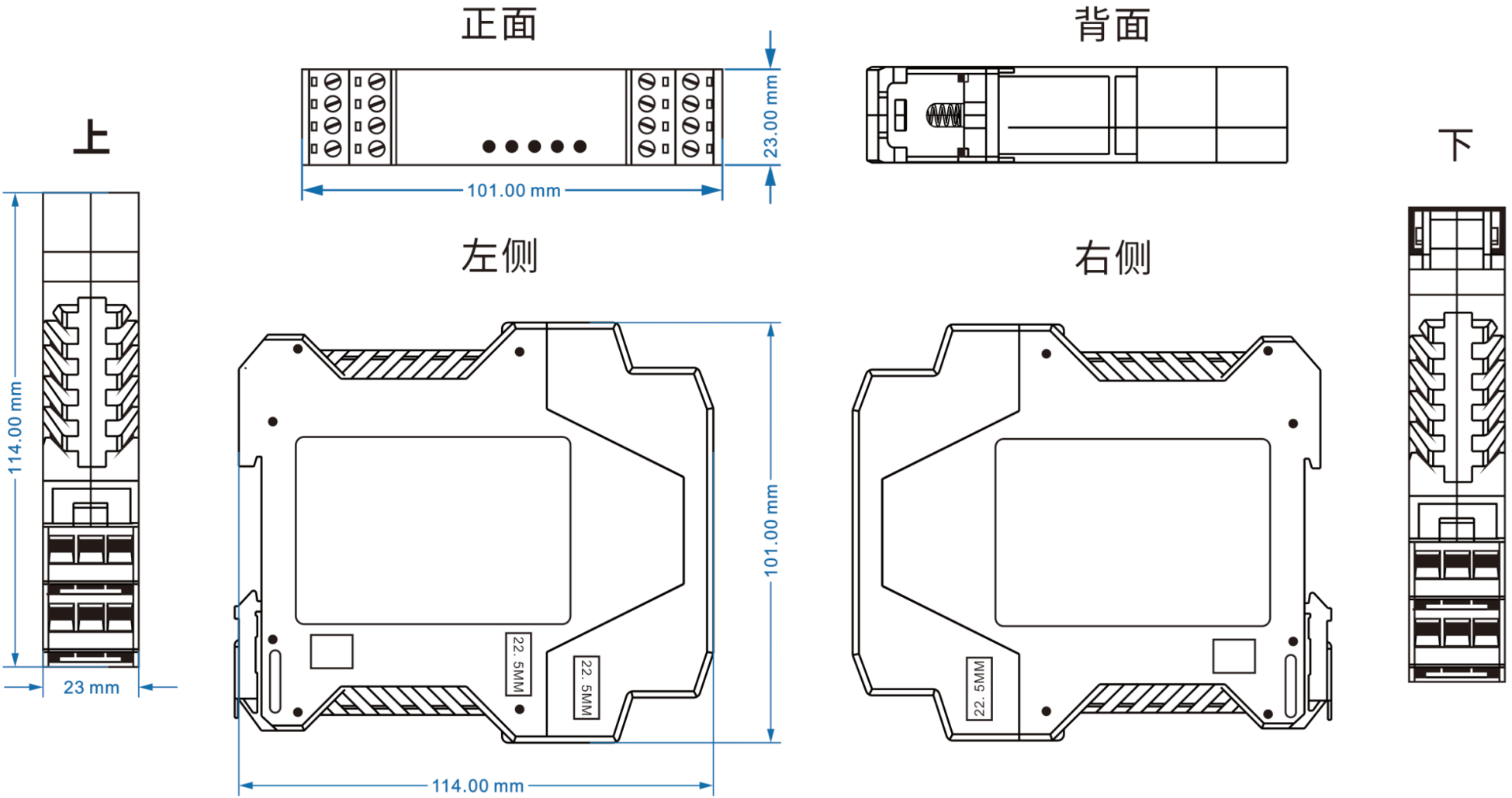

外形及安装尺寸,单位mm;点击可在本页放大。

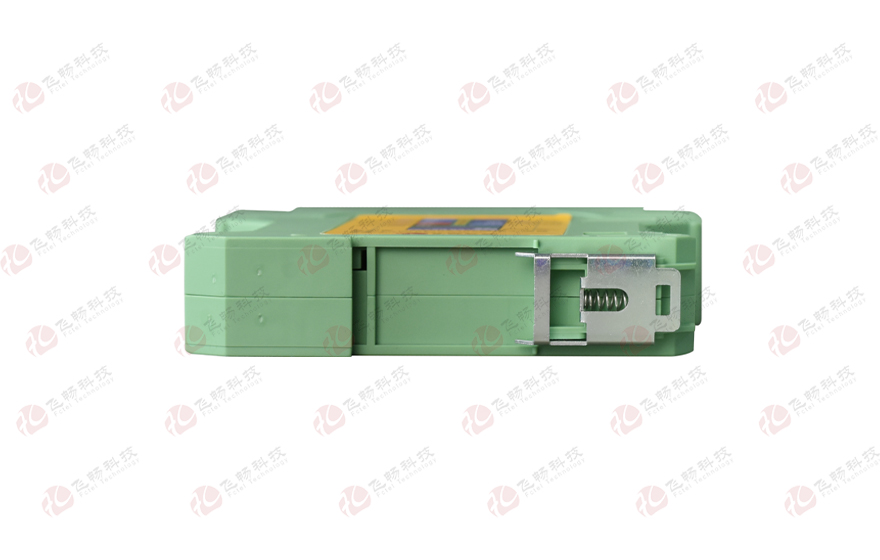

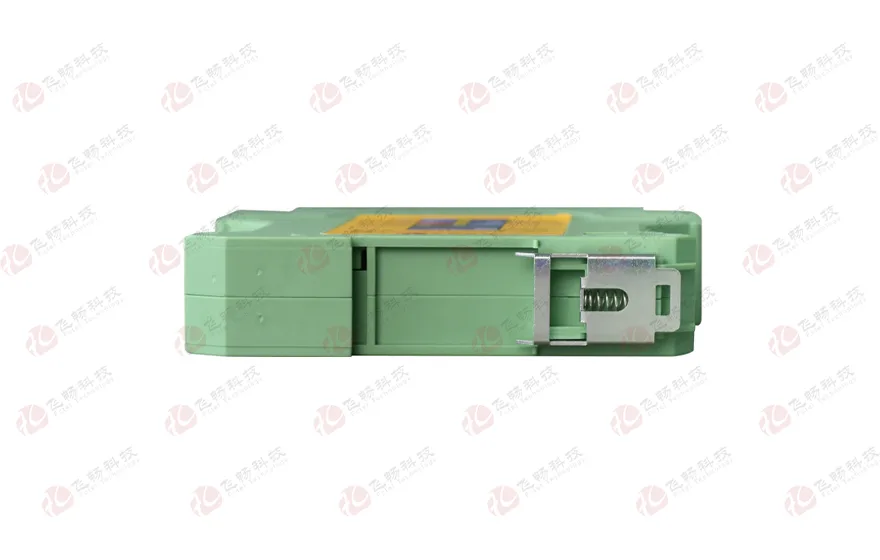

侧视114×101 mm,厚度23 mm;约0.15 kg,35 mm导轨安装。安装结构见图,并预留端子接线、导轨卡扣操作与散热空间。

01通信、配置与状态+ 展开− 收起
项目技术规格
接口与缓存五路两线制RS-485;EIA/TIA-485;最大10K字节缓存,数据帧智能识别与异常响应处理。
通信速率1200/2400/4800/9600/19200/38400/57600/115200 bps,各口可设置。
帧格式与默认各口可设置波特率、校验位、数据位和停止位;默认9600 bps、无校验、8数据位、1停止位。校验无/奇/偶;停止位1或2位。
模式与配置默认多主模式:四个主站接分配口,共用从站接集线口。可切换一主多从,协调多路从站上行数据。支持配置软件及Modbus RTU参数设置,修改后按配置流程生效。
配置连接配置电脑经RS-485适配器接集线口;软件选择四主一从机型。配置连接参数按软件默认115200 bps、8数据位、1停止位。
滤波与距离共模电感差分滤波,抑制线路毛刺;每段最远2200 m(9600 bps),实际距离受线缆、速率及布线影响。每口最多128节点。
终端匹配内置120 Ω终端匹配电阻;接线与使用按配套说明。
指示灯PWR/D0常绿:已供电;绿闪:集线口接收数据;红常亮:数据错误;灭:未供电。D1–D4绿闪:对应口接收数据;红常亮:数据错误;灭:无接收数据。
02供电、安装与环境+ 展开− 收起
项目技术规格
电源与保护DC 9–50 V;功耗 <1 W;3芯、5.08 mm间距电源端子。支持过载与反接保护,采用隔离DC-DC供电。
安装与环境35 mm导轨安装,无风扇高效散热;工作/储存温度均为−40至+85 ℃;工作湿度0–95% RH,无凝结。
可靠性MTBF >200,000小时;100%烤机测试;符合工业四级电磁兼容性要求。
03逐口隔离与防雷浪涌保护+ 展开− 收起
项目指标/技术条件防护说明
RS-485防雷每路6 kV(开路峰值),三级保护抑制雷击感应高压及开关操作浪涌经信号线传入。
电源防雷6 kV电源接口具防雷与浪涌保护,并保留过载及反接保护。
信号与供电隔离3 kV光电隔离;3 kV隔离DC-DC通信信号采用高速光耦隔离;电源地与五路RS-485地隔离。
独立隔离地各路内部独立地,地间3 kV电气隔离五路RS-485地相互隔离;四个分配口只有A/B,不对外引出各路屏蔽线地端子。
交流误接保护AC 220 V/AC 380 V误接故障一路RS-485误接上述交流电压时,可保护隔离侧其他串口设备。非正常工作输入电压,不表示误接端口自身无损或仍可通信。
串口防雷与浪涌试验依据:GB/T 17626.5(IEC 61000-4-5);开路电压波形:10/700 μs;试验源阻抗:40 Ω。浪涌试验电压非持续工作输入电压。

01

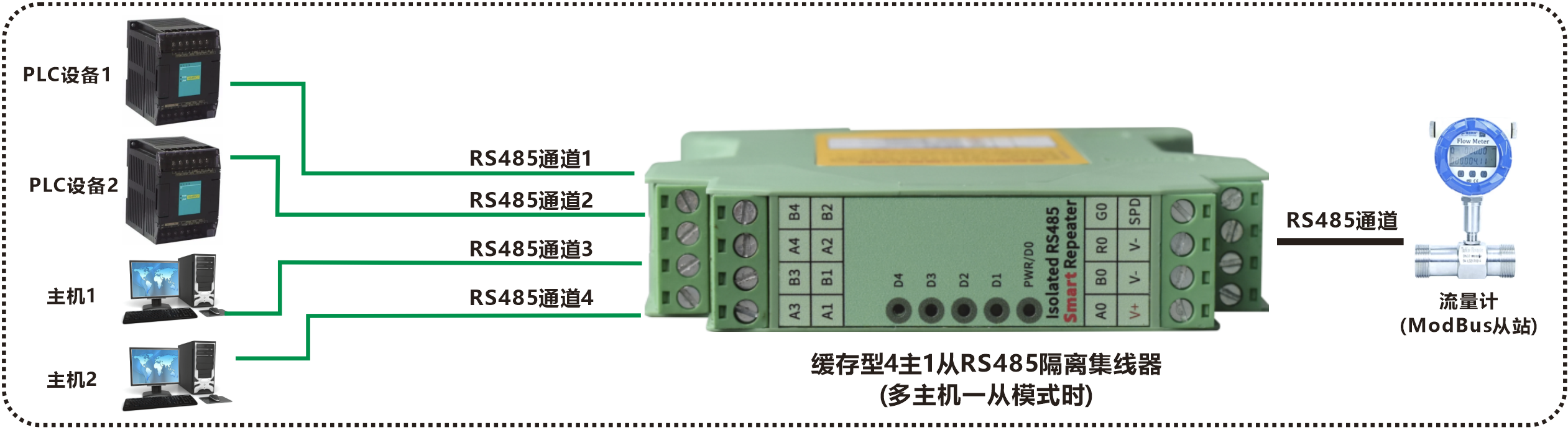

四主一从 · 共享从站数据

典型应用 · 点击图片放大
接入方式

四个主站分别接四个分配口,共用从站接集线口,经缓存协调访问。轮询周期取决于请求量及从站响应。

02

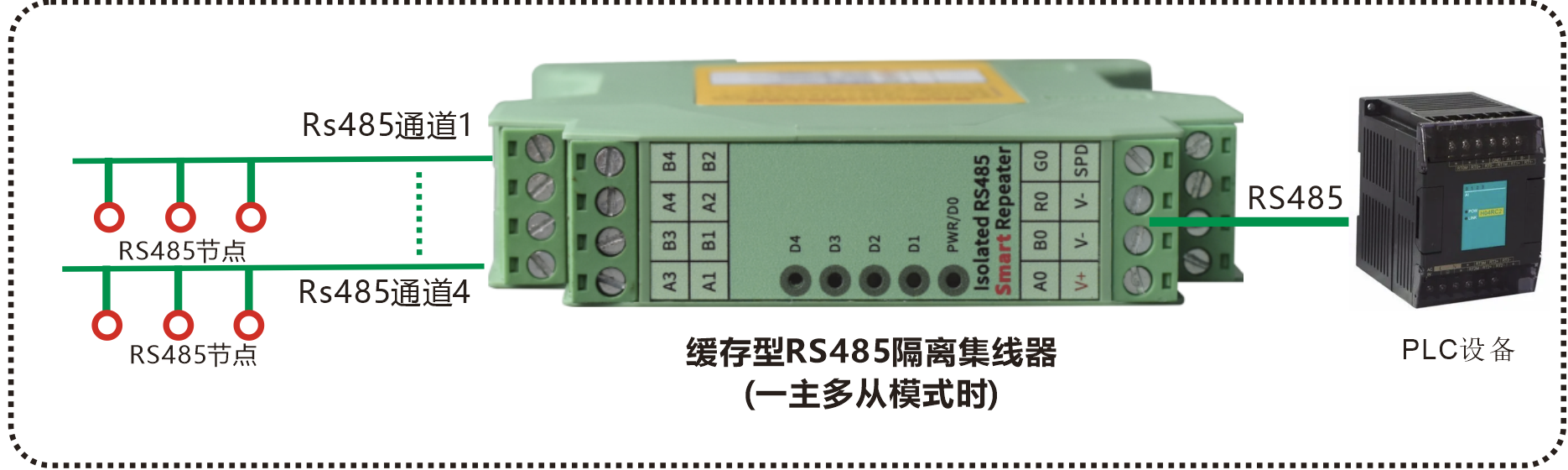

一主多从 · 分区接入

典型应用 · 点击图片放大
接入方式

普通集线器模式:PLC主站接集线口A0/B0,各分配口接分区从站;电源独立接入。主机横放、背面35 mm导轨竖向,两者呈90°;图中为端子组接线示意。

五路隔离RS-485为固定接口,订货型号为FCC-1200-D1D4M;通信模式按使用需求设置,不生成额外型号后缀。

订货型号FCC-1200-D1D4M四主一从 · 最大10K字节缓存
带此配置咨询

请一并说明各口通信参数、电源和安装附件需求。

01型号分段与定义+ 展开− 收起
FCC-1200-D1D4M
产品类型前缀模块化导轨式系列本款缓存型四主一从RS-485配置代码,按完整型号订货。
NO名称定义
1FCC飞畅RS-485隔离集线器产品前缀。
21200模块化导轨式产品系列。
3D1D4M本机为四路分配口+一路集线口;支持四主一从及一主多从。
02完整型号与订货配置+ 展开− 收起
完整型号订货配置
FCC-1200-D1D4M五路隔离RS-485,最大10K字节缓存,DC 9–50 V,35 mm导轨安装。

选型与功能

2 个问题
01问四主一从应该怎样接?+ 展开− 收起
答

四个主站分别接分配口1–4,共用RS-485从站接集线口A0/B0。设备默认多主模式,以最大10K字节缓存协调多路请求与应答;轮询周期取决于请求量和从站响应。

02问能切换成一主多从吗?+ 展开− 收起
答

可以。用软件按流程切换普通集线器模式,PLC主站接集线口,四个分配口接各分区从站。不能只换线而不核对模式。

通信与配置

3 个问题
03问业务默认速率与配置连接速率相同吗?+ 展开− 收起
答

业务端口默认9600 bps、无校验、8数据位、1停止位。配置电脑通过RS-485适配器接集线口,软件选择四主一从机型;配置连接按软件默认115200 bps、8数据位、1停止位。请区分两种用途。

04问五路端口都支持哪些速率?+ 展开− 收起
答

各口可设1200、2400、4800、9600、19200、38400、57600或115200 bps,也可设置帧格式;校验支持无/奇/偶,停止位1或2。

05问每段能传多远、接多少节点?+ 展开− 收起
答

规格书给出每段最远2200 m,条件为9600 bps;每口最多128节点。实际距离受线缆、速率与布线影响,应现场验证,不能把2200 m用于全部速率保证。

接线与供电

2 个问题
06问分配口参考地可以连在一起吗?+ 展开− 收起
答

五路RS-485及电源地相互隔离,四个分配口仅引出A/B、各路内部地独立。不要跨接各路隔离地;集线口G0及辅助端子按丝印与配套说明使用。

07问终端匹配、电源和安装怎么确认?+ 展开− 收起
答

内置120Ω终端匹配电阻,按配套接线说明使用。V+、V−按极性接DC9–50V,功耗<1W,支持过载及反接保护;35mm导轨安装,侧视114×101mm、厚23mm,约0.15kg。

防护与使用边界

3 个问题
08问指示灯怎样判断状态?+ 展开− 收起
答

PWR/D0常绿为已供电,绿闪为集线口接收数据,红常亮为数据错误,灭为未供电。D1–D4绿闪为对应口接收数据,红常亮为数据错误,灭为无接收数据。

09问3kV隔离与6kV浪涌有什么区别?+ 展开− 收起
答

3kV描述信号/供电及各路地间电气隔离;6kV是RS-485每路和电源的浪涌保护指标。串口浪涌依据GB/T 17626.5(IEC 61000-4-5),10/700μs、40Ω;浪涌值不是持续工作电压。

10问AC220V/380V误接保护代表能接交流供电吗?+ 展开− 收起
答

不能。正常电源为DC9–50V。交流误接保护描述一路RS-485误接AC220V/380V时隔离侧其他串口设备的保护,不表示误接端口自身无损或仍可通信。
