模块化导轨式缓存型 · 二主一从 RS-232隔离集线器
两台 RS-232 主站共用一台从站
- 缓存协调发送最大 10K 字节缓存配合帧识别,协调主站请求和从站应答。
- 兼顾一主二从用法软件可切换组网方式,各口速率可分别设为 1200 至 115200 bps。
- 各口单独接地三路串口均引出独立 G 端子,串口地与电源地相互隔离。

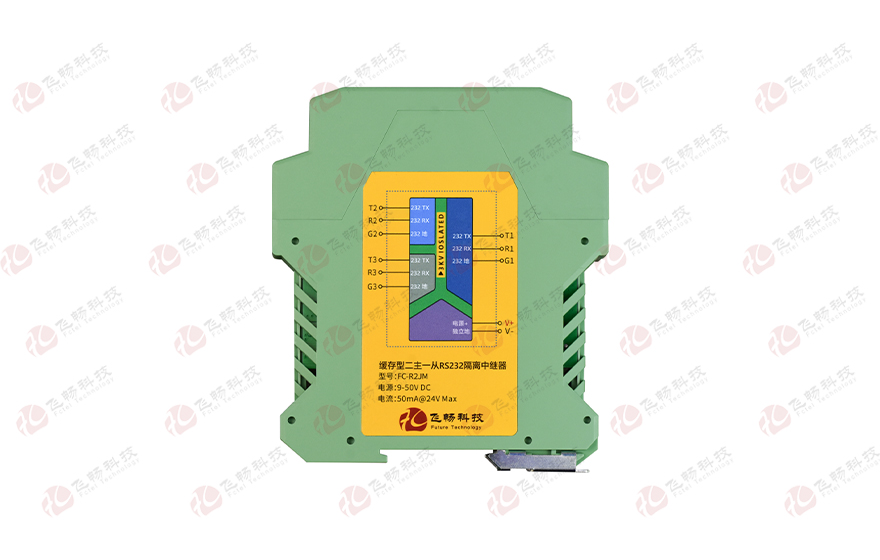

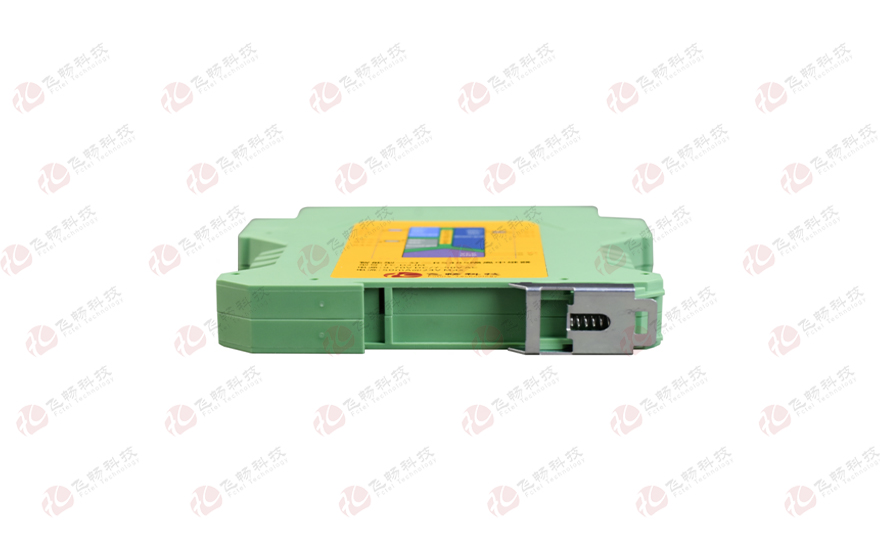

正面实物 · 点击主图在本页放大
产品概览
产品介绍
- 协调PLC、工控机等两个RS-232主站访问同一从站。主站接分配口2、3,共用从站接集线口1。
- 最大10K字节缓存配合数据帧智能识别,协调请求与应答;配套软件可切换一主二从。
- 三路串口地与电源地相互独立,地间3 kV隔离;每口引出独立G端子。
核心特性
- 缓存协调:
- 最大10K字节,协调多路通信。
- 双模式:
- 二主一从/一主二从,软件切换。
- 分口配置:
- 各口1200~115200 bps;默认9600、无校验、8数据位、1停止位。
- 逐口防护:
- 串口3 kV隔离,每路串口及电源6 kV浪涌防护。
接口安装

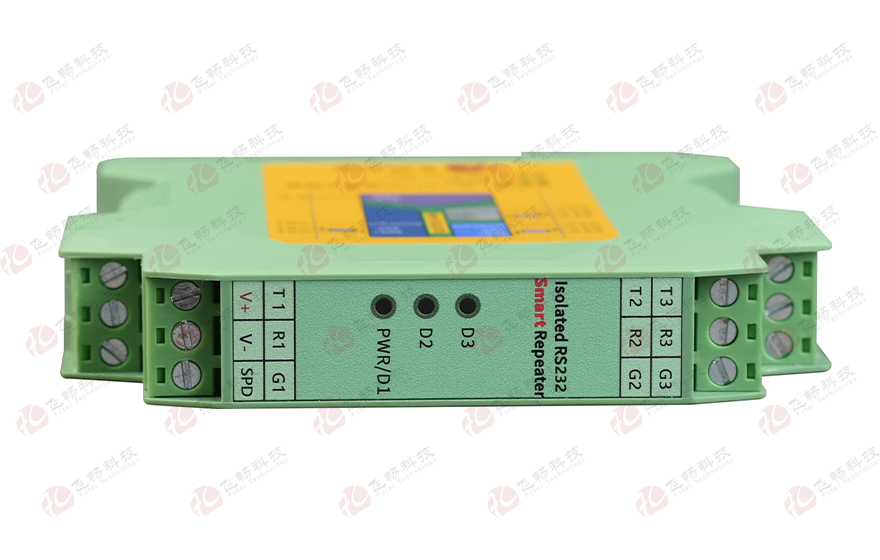

串口、电源与指示灯 · 点击主图在本页放大
01两种模式的端口分工+ 展开− 收起
| 模式 | 集线口1 | 分配口2/3 |
|---|---|---|
| 二主一从 | 连接共用RS-232从站 | 分别连接主站1、主站2。 |
| 一主二从 | 连接RS-232主站 | 分别连接从站1、从站2。 |
02RS-232接线与端子定义+ 展开− 收起
| 本机端子 | 对端信号 | 连接说明 |
|---|---|---|
| Tn(TXD) | RXD | 本机发送接对端接收。 |
| Rn(RXD) | TXD | 本机接收接对端发送。 |
| Gn(GND) | GND | 接对应端口信号地;n为1、2或3,不将不同端口地并接。 |
| 端子组 | 定义与连接 |
|---|---|
| 集线口1 | 左侧内排T1/R1/G1;按工作模式连接共用从站或PLC主站。 |
| 分配口2、3 | 右侧内排T2/R2/G2,右侧外排T3/R3/G3。G1、G2、G3彼此隔离,不混接电源负极。 |
| 电源与辅助 | 左侧外排V+/V−接DC 9–70 V,按极性连接;SPD辅助端子按配套接线说明使用。 |
Tn为TXD,Rn为RXD,Gn为对应端口信号地。收发与对端交叉连接;G1、G2、G3相互独立,不混接电源负极。SPD按配套接线说明使用。
03尺寸与安装空间+ 展开− 收起

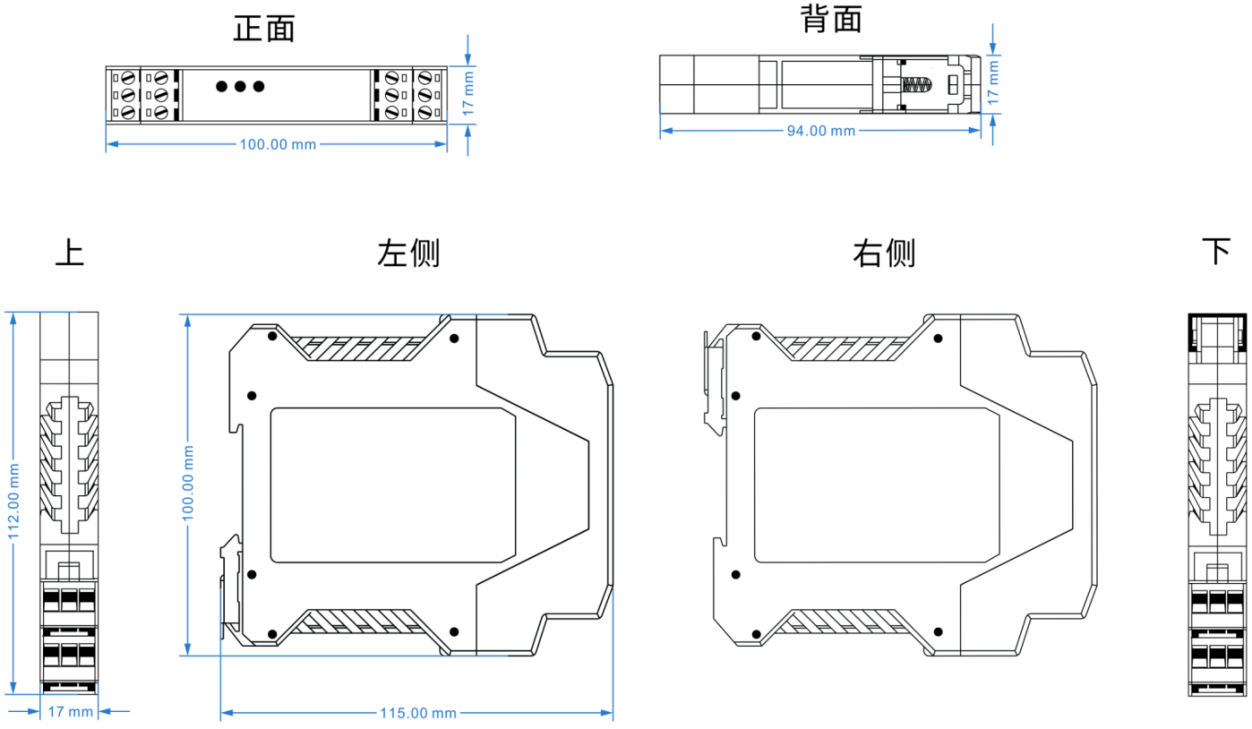

侧面尺寸115 × 100 mm,正面厚度17 mm。35 mm DIN导轨安装,约0.15 kg;预留端子接线空间。
技术参数
01通信与配置+ 展开− 收起
| 项目 | 技术规格与使用说明 |
|---|---|
| 接口与标准 | 三路RS-232:一路集线口+两路隔离分配口;EIA/TIA-232,RS-232(ITU-T V.28);TXD、RXD、GND三线。 |
| 缓存与响应 | 最大10K字节缓存,协调多路通信;数据帧智能识别,加快通信响应及异常出错响应。 |
| 二主一从 | 默认模式。两个主站分别接分配口2、3,共用从站接集线口1;经缓存协调访问同一从站。 |
| 一主二从 | 通过配置软件切换为普通集线器模式。主站接集线口1,两个从站接分配口2、3,用于扩展RS-232分支。 |
| 速率与帧格式 | 各口1200~115200 bps可配置;默认9600 bps、无校验、8数据位、1停止位。 |
| 配置方式 | 配套配置软件可设置通信模式及每个RS-232端口参数;各端口分别配置。 |
| 状态指示 | PWR/D1、D2、D3指示灯位于正面,便于观察供电及各端口通信状态;位置见实物标注图。 |
02逐口隔离与浪涌保护+ 展开− 收起
| 项目 | 指标/条件 | 防护与应用说明 |
|---|---|---|
| RS-232防雷 | 每路6 kV,三级防雷保护 | 三路串口逐路防护,抑制雷击感应高压与开关操作浪涌经通信线传入。 |
| 信号隔离 | 每路3 kV高速光耦隔离 | 三路通信信号分别采用高速光耦隔离,降低信号相互干扰。 |
| 供电隔离 | 每路3 kV隔离DC-DC供电 | 各端口采用隔离电源;电源供电地与1、2、3号串口地隔离。 |
| 独立信号地 | G1/G2/G3相互独立,地间3 kV | 每路引出独立地/屏蔽线地接口;三个端口地相互隔离,降低地电位差干扰并限制单路故障跨路波及。 |
| 电源防雷 | 6 kV | 电源接口具防雷与浪涌保护,同时支持过载与反接保护。 |
| 交流误接保护 | AC 220 V/AC 380 V误接故障 | 一路RS-232误接上述交流电压时,隔离可保护另一侧其他串口设备;此为误接故障保护条件。 |
串口浪涌试验依据:GB/T 17626.5(IEC 61000-4-5);10/700 μs开路电压波形;开路峰值6 kV;试验源阻抗40 Ω。
交流误接与浪涌指标是故障或试验条件,不作为正常工作输入,也不表示误接端口自身无损或仍可通信。
03电源、结构与环境+ 展开− 收起
| 项目 | 技术规格 |
|---|---|
| 电源与功耗 | DC 9–70 V;整机功耗 <1 W;3芯、5.08 mm间距电源端子;支持过载保护与反接保护。 |
| 结构与安装 | 模块化导轨式外壳,35 mm DIN导轨安装;无风扇高效散热,便于安装及维护;约0.15 kg/台。 |
| 温度与湿度 | 工作与储存温度均为−40~+85 ℃;工作湿度0~95% RH,无凝结。 |
| 可靠性与兼容 | MTBF >200,000小时;100%烤机测试;符合工业四级电磁兼容性要求。 |
应用场景

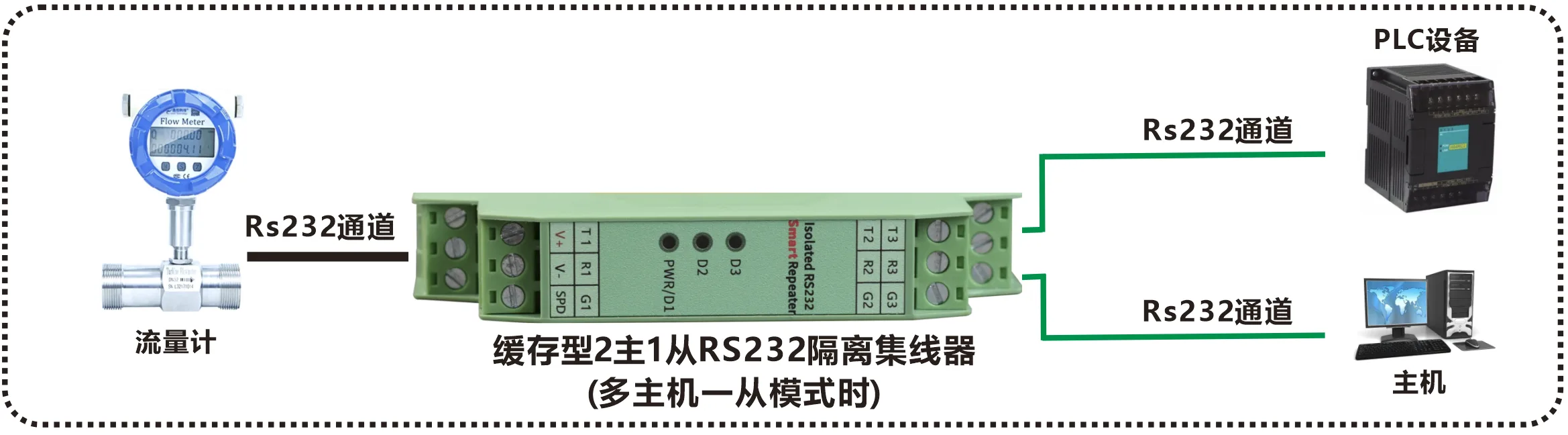

二主一从:两个主站共用RS-232设备
默认缓存协调模式。DC 24 V为供电示例,数据通信参数按现场设备配置。
一主二从:一个主站扩展两条RS-232分支

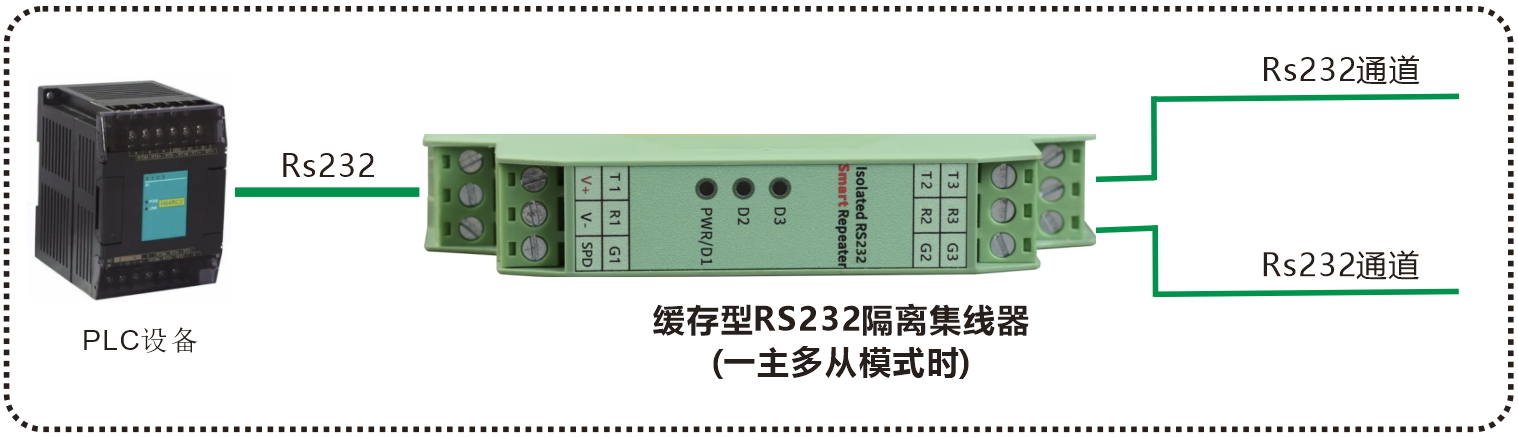

通过配套软件切换为普通集线器模式。多个从站向主站发送数据时,按上层通信协议安排轮询与响应。
配置选型
硬件型号固定,选择计划使用的通信模式;模式通过配套软件设置。
主站1、2接分配口2、3,共用从站接集线口1。
01型号组成与代码定义+ 展开− 收起
| 型号组成 | 定义 |
|---|---|
| FCC- | 产品前缀 |
| 1210- | 模块化导轨式系列 |
| R1 | 一路RS-232集线口 |
| R2M | 两路RS-232分配口;M为缓存型 |
| 名称 | NO | 定义/订货说明 |
|---|---|---|
| FCC | 1 | 飞畅产品前缀,按完整正式型号订货。 |
| 1210 | 2 | 本款模块化导轨式隔离集线器系列代码。 |
| R1 | 3 | 一路RS-232集线口,对应T1/R1/G1端子组。 |
| R2M | 4 | 两路RS-232分配口,对应T2/R2/G2及T3/R3/G3端子组。 M表示缓存型。 |
| 通信配置 | 5 | 缓存型二主一从,支持软件切换一主二从;订货请注明工作模式和各口通信参数。 |
| 配套要求 | 6 | 电源、RS-232线缆及安装附件需求在订货时注明。 |
02完整订货配置+ 展开− 收起
| 完整型号 | 配置说明 |
|---|---|
| FCC-1210-R1R2M | 三路隔离RS-232,最大10K字节缓存;DC 9–70 V;二主一从/一主二从模式;35 mm导轨安装。 |
问答
选型与功能
2 个问题01问这款产品的正式型号是什么?+ 展开− 收起
FCC-1210-R1R2M。R1为一路RS-232集线口,R2为两路RS-232分配口,M表示缓存型。
02问能接RS-485设备或以太网吗?+ 展开− 收起
本机三路业务接口均为RS-232,采用TXD、RXD、GND三线;不将端子作为RS-485或以太网接口。
通信与配置
3 个问题03问二主一从时,两个主站接哪几个口?+ 展开− 收起
默认模式下,两个主站分别接分配口2、3,共用RS-232从站接集线口1。通过最大10K字节缓存协调请求与应答。
04问可以改成一主二从吗?+ 展开− 收起
可以,通过配套软件切换普通集线器模式。主站接集线口1,两个从站接分配口2、3;按上层协议安排轮询与响应。
05问三个串口能分别设置参数吗?+ 展开− 收起
可以,各口1200~115200 bps可配置。默认9600 bps、无校验、8数据位、1停止位;使用配套软件分别设置各口参数。
接线与供电
2 个问题06问RS-232怎样接线,各口GND可以并接吗?+ 展开− 收起
本机Tn接对端RXD,Rn接对端TXD,Gn接对应信号地。G1、G2、G3彼此隔离,不将不同端口地并接,也不混接电源负极。
07问电源与安装有什么要求?+ 展开− 收起
DC9–70V,功耗低于1W,支持过载与反接保护;35mm DIN导轨安装,约0.15kg。侧面115×100mm,正面厚17mm;预留端子接线空间。
防护与使用边界
1 个问题08问隔离和6kV防雷分别指什么?+ 展开− 收起
各口采用3kV高速光耦及3kV隔离DC-DC;RS-232和电源具6kV浪涌防护。浪涌试验为10/700μs、开路峰值6kV、40Ω,不是持续工作电压。
