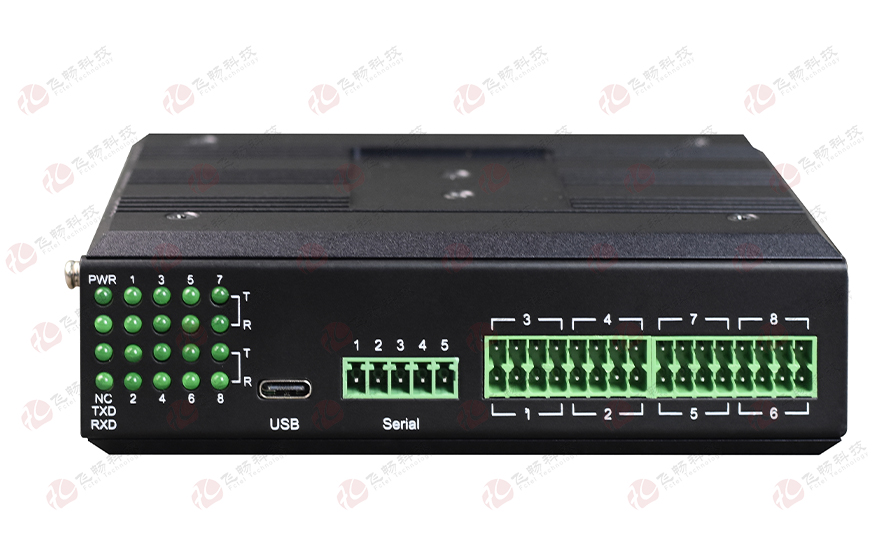

正面接口 · 点击主图在本页放大

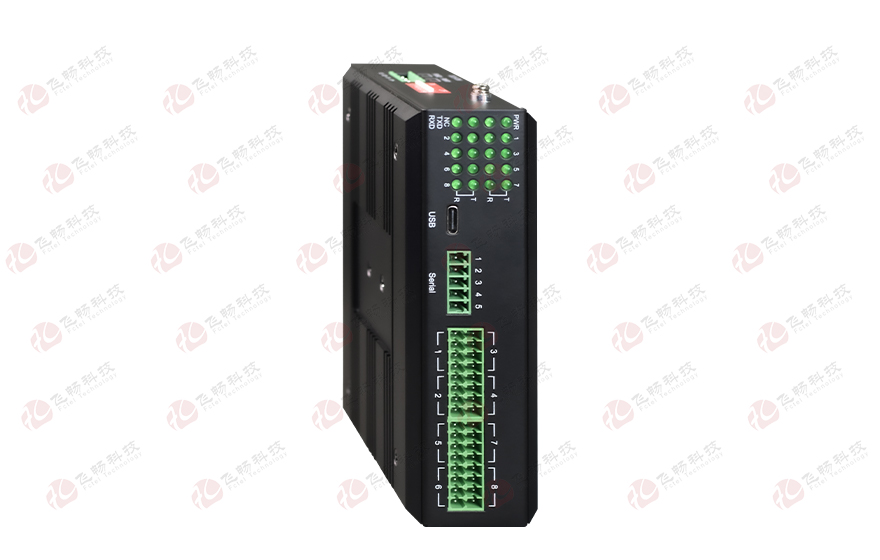

上联与8路分支 · 点击主图在本页放大
| 接口 | 信号 | 标准 |
|---|---|---|
| RS-232上联 | RXD、TXD、GND | EIA/TIA-232(ITU-T V.28) |
| RS-422上联 | TxD+、TxD−、RxD+、RxD− | EIA/TIA-422(ITU-T V.11) |
| RS-485 | 两线:A(TX+)、B(TX−)、GND;四线:TxD+、TxD−、RxD+、RxD−。下联为8路RS-485分支。 | EIA/TIA-485 |
USB与所选串口择一上联,不能同时接入;USB只扩展1路虚拟串口,并非8个独立PC串口。端子针序与8位拨码按随货说明设置,按各口独立屏蔽线地接线。
133×110×40 mm,0.45 kg;35mm导轨或壁挂安装。预留端子接线、导轨扣操作及散热空间;安装孔位与端子针序以随货资料为准。
| 项目 | 功能说明 |
|---|---|
| 设备接口 | 全速USB设备接口,兼容USB V2.0;USB Type-C母座。 |
| 串口仿真 | 仿真标准串口,用于升级原串口外围设备或通过USB增加额外串口。 |
| 缓冲与收发 | 硬件全双工串口,内置收发缓冲区;RS-485两线按半双工总线使用。 |
| 软件兼容 | Windows串口应用程序完全兼容,无需修改;需匹配相应设备驱动。 |
| 系统支持 | Win98/2000/XP、Windows 10/11(32/64位)、Linux、Mac OS 9/X、Android;需相应驱动及USB主机支持。 |
| 项目 | 规格 |
|---|---|
| 上联配置 | 1路所选RS-485/RS-232/RS-422串口与USB择一上联。 |
| 下联结构 | 8路完全电气隔离RS-485,各路独立隔离收发器。 |
| 收发控制 | FPGA按发送数据产生精准收发使能,自动检测/控制RS-485数据流,替代普通施密特触发使能。 |
| 指示灯 | 电源、上联通信与各路收发指示,便于查看及定位通信状态。 |
| 通信速率 | 上联及8路RS-485:50 bps~200 kbps。 |
| 站点与线缆 | 每路可接128个站点,最大数量按输入阻抗;铜质屏蔽双绞线截面积≥0.5 mm²。 |
| 最大距离 | 4800 bps:3000 m;9600 bps:2000 m;115.2 kbps:1000 m。距离按上述线缆与速率,200 kbps不外推。 |
| 项目 | 规格 |
|---|---|
| 输入与功耗 | 冗余双路DC 9–70 V,或USB供电;整机功耗<5 W。 |
| 输入保护 | 内部隔离,过载、防反接及冗余保护。 |
| 电源端子 | 4芯、5.08 mm间距插拔式端子。 |
| 逐路供电 | 每路采用2500 V隔离DC-DC电源供电,通信信号采用高速光耦隔离。 |

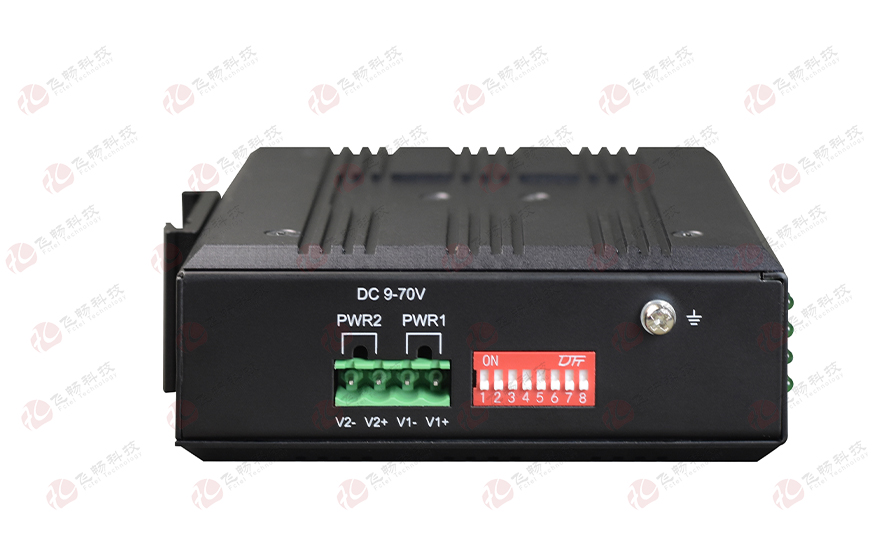

| 机身与安装 | 黑色阳极氧化拉丝铝合金,IP40,无风扇;DIN导轨或壁挂。 |
| 尺寸与重量 | 133 × 110 × 40 mm;0.45 kg/台。 |
| 环境与可靠性 | 工作/储存−40~+85 ℃,湿度0%~95% RH,无凝结;MTBF>100,000小时,所有型号100%烤机测试。 |
| 项目 | 指标/技术条件 | 防护说明 |
|---|---|---|
| 8路RS-485下联 | 每路6 kV防雷、2.5 kV光电隔离 | 减少信号线传入的雷击感应与开关操作浪涌影响;每路独立收发及隔离供电。 |
| 串口上联 | 6 kV防雷(RS-232/RS-485) | 按相应上联型号配置,降低信号线瞬态过电压传入风险。 |
| 电源接口 | 6 kV防雷、过载及防浪涌保护 | 降低供电线感应高压及浪涌风险;支持防反接。 |
| 独立屏蔽线地 | 每路RS-485有独立屏蔽线地;各路地间2.5 kV电气隔离 | 减少地电位差干扰并限制单路故障跨路波及;屏蔽线地不等同于机壳地。 |
| 交流误接隔离 | 一路串口直接误接AC220V或AC380V时,不会烧毁隔离侧其他串口设备 | 仅说明误接时对隔离侧其他设备的故障保护,非正常输入电压;不表示误接端口自身无损或仍正常通信。 |
| 工业抗扰度 | 工业四级电磁兼容性要求 | 抗感应高压、雷击感应及浪涌;按要求接地、布线。 |

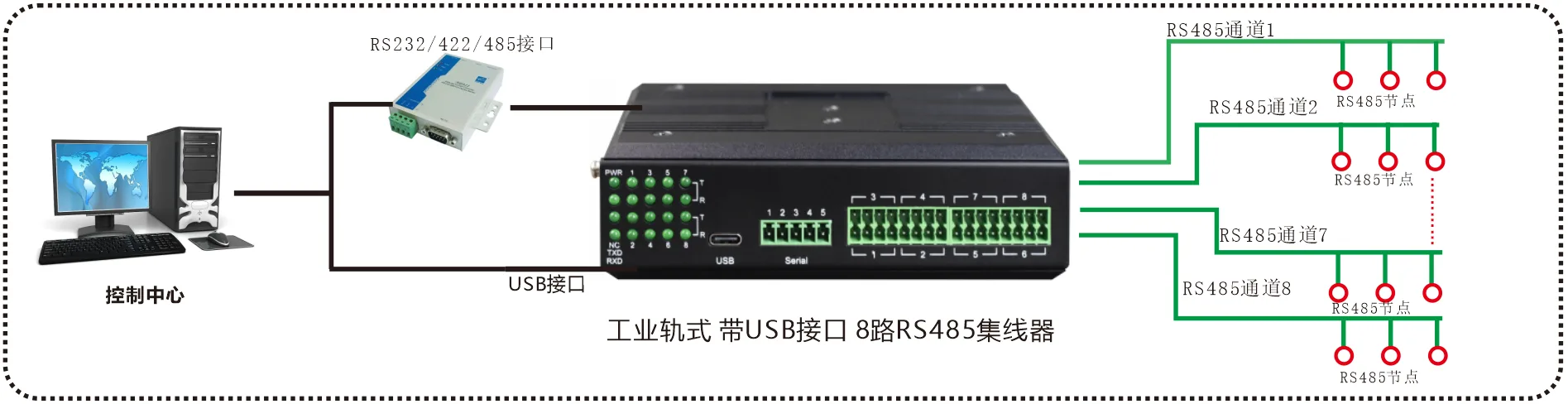

电脑通过USB接入,PC端为1路虚拟串口,串口上联留空;8路下联分别接RS-485电能表。
主站经所选串口上联,USB留空;D1示例为RS-485,R1/X1分别选择RS-232/RS-422。各分支按总线规则布线,轮询并核对通信参数。
8路RS-485隔离下联和USB为固定配置,按订货选择上联串口制式;实际接入时USB与所选串口择一使用。
订货注明上联串口制式、USB线缆及安装附件。
| FCC- | 1500- | D1/R1/X1 | D8 | U |
|---|---|---|---|---|
| 公司与类型 | 产品系列 | 1路所选串口上联 | 8路RS-485下联 | USB上联 |
| NO | 名称 | 定义 |
|---|---|---|
| 1 | 公司与系列 | FC=飞畅;C为产品类型标识;1500为本工业导轨式隔离集线器系列。 |
| 2 | 上联串口 | D1=1路RS-485;R1=1路RS-232;X1=1路RS-422,按订货型号选择。 |
| 3 | 下联分支 | D8=8路独立隔离RS-485分支,各路有独立屏蔽线地及收发指示。 |
| 4 | USB代码 | U=USB上联接口,支持标准串口仿真及USB供电;与所选串口择一上联。 |
| 型号 | 配置说明 |
|---|---|
| FCC-1500-D1D8U | 1路RS-485上联+USB+8路隔离RS-485下联。 |
| FCC-1500-R1D8U | 1路RS-232上联+USB+8路隔离RS-485下联。 |
| FCC-1500-X1D8U | 1路RS-422上联+USB+8路隔离RS-485下联。 |
不能。USB与所选RS-485/RS-232/RS-422串口择一上联,未使用的上联口留空。8个下联口均为独立隔离RS-485分支。
不会。USB在PC端扩展1路标准虚拟串口,通过本机接入8路分支。需要匹配相应设备驱动与USB主机支持。
分别为1路RS-485、RS-232、RS-422串口上联版本;USB及8路隔离RS-485下联保留。按完整型号订货,不表示现场随意更换硬件制式。
上联及8路RS-485支持50bps–200kbps。铜质屏蔽双绞线截面积≥0.5mm²时,4800bps为3000m,9600bps为2000m,115.2kbps为1000m;不能外推为200kbps下的距离。
规格书给出每路可接128个站点,最大数量按输入阻抗核算;需按总线布线、地址及通信参数核对并现场验证。
冗余双路DC9–70V,或USB供电;整机功耗<5W。端子输入具过载、防反接和冗余保护,4芯5.08mm插拔式端子,按丝印接线。
各路RS-485有独立屏蔽线地,地间2.5kV电气隔离;屏蔽线地不等同于机壳地。应按随货接线要求处理,避免破坏各路隔离。
下联每路6kV防雷、2.5kV光电隔离;每路采用2500V隔离DC-DC。防雷与隔离不是正常工作输入电压,正常端子供电为DC9–70V。
规格书仅说明一路串口误接交流时对隔离侧其他串口设备的保护,不表示误接端口自身无损或仍能通信;不能作为交流供电或正常输入使用。
机身133×110×40mm,0.45kg,IP40,导轨或壁挂安装。支持Windows、Linux、Mac及Android等,需相应驱动与USB主机支持;端子针序与拨码按随货说明。
