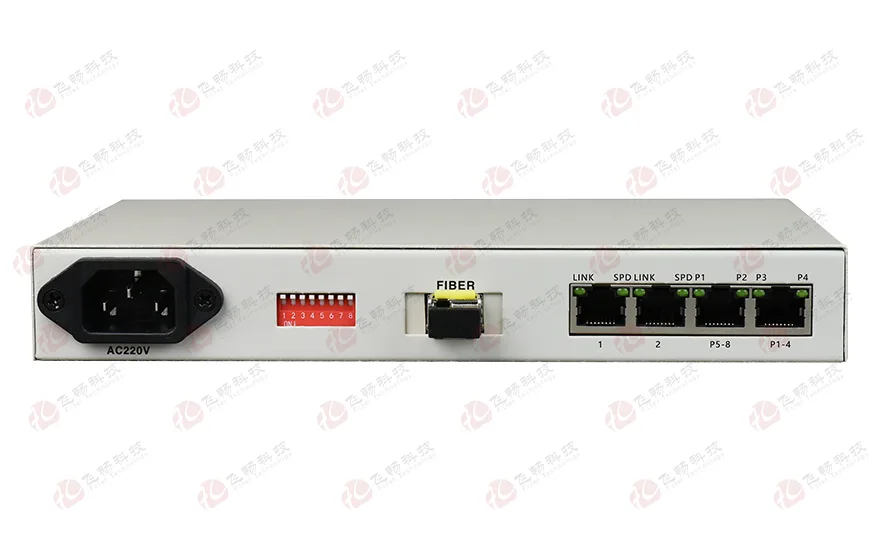

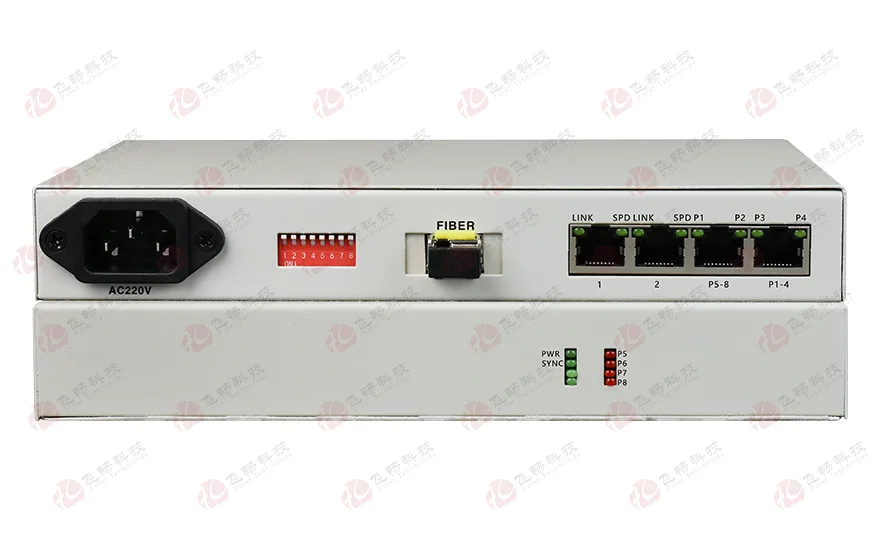

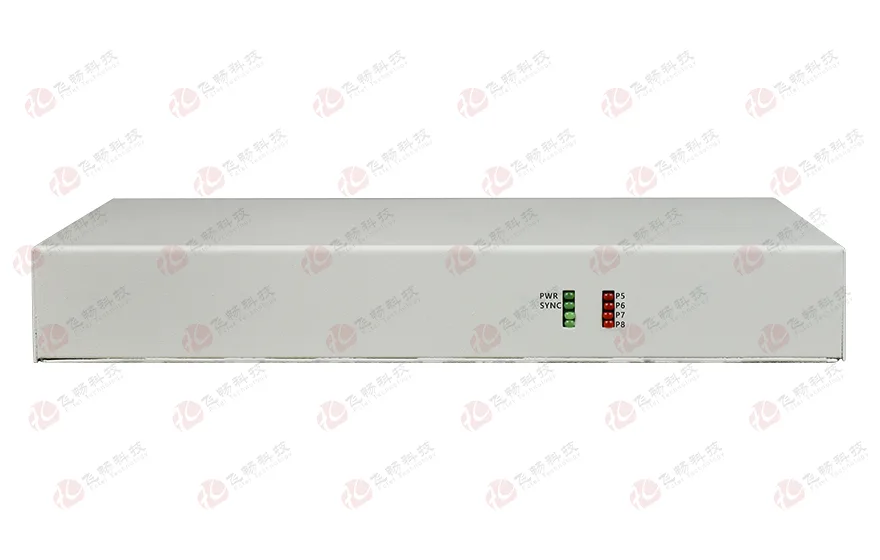

桌面型8路电话+2FE 电话光端机

型号:FCP-O8F2/FCP-S8F2留言

描述:提供8路电话光端机另加2路线速100M以太网,可提供4U机架插卡式可SNMP网管。

产品描述
       本系列产品,是在该公司研制的专用超大规模集成电路的基础上,研发的点对点光传输设备。此款产品提供8路电话 ; 2路百兆以太网接口 ( 线速100M,市面上的以太接口一 般都是 10M/50M或<100M速率),可支持VLAN划分。
功能特点
◆ 基于自主知识产权的集成电路;
◆ 语音口支持FXO/FXS/2线音频/磁石电话接口,FXO口与程控交换机对接,FXS口与用户的电话机相连;
◆ FXO/FXS电话接口,支持来电显示功能/反极性计费/传真功能;
◆ 电话接口支持两边站点的相互放号功能;
◆ 2路百兆以太网接口,带宽为线速100M,全双工/半双工自适应2路以太可以设成逻辑隔离;
◆ 光口无中继传输距离可达2~120公里;
◆ 多种电源方式可选:AC220V、DC-48V/DC24V等;
◆ DC-48V/DC24V电源具备极性自动检测功能,安装时无需区分正负极。
◆ 电话/网络接口带防雷保护,防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs 开路峰值输出电压6KV标准 。
技术参数
◆ 光纤部分
   光口:1
   光纤:单纤双纤
   光纤接口:FC/SC/ST/LC(SFP)
   波长:850nm/1310nm 多模;1310nm/1550nm 单模
   无中继传输距离:20~120Km
   典型发射功率:
   单模1310/1550nm:≥-9dBm
   多模850nm:-18dBm
   多模1310nm: -25dBm
   接受灵敏度范围:-28dBm~- 40dBm
◆ FXS 用户电话口
   振铃电压:       75V
   振铃频率:       25Hz
   二线输入阻抗:600Ω(摘机)
   回损:              20dB
◆ FXO 中继口
   振铃检测电压:35V
   振铃检测频率:17Hz-60Hz
   二线输入阻抗:600Ω(摘机)
   回损:               20 dB
E&M 2/4线音频接口
  E&M类型:    TYPE V
  E线最大电流:22mA;饱和电压:3V
  M线恒定电流:7mA; 最小检测电流:5mA
  AD增益:0dB;
  DA增益:0dB
  2/4线输入阻抗:600Ω
磁石电话接口
  振铃电压:75V
  振铃频率:25Hz
  二线输入阻抗:600Ω(摘机)
  回损:20dB
◆ 电气和机械特性
   系统电源:        AC180V ~260V;DC –48V;DC +24V
   功耗:               ≤5W
   外观结构:          216(长)X140(宽)X31(高)mm 桌面型
◆ 环境指标
   工作温度:       -10℃—+60℃
   储存温度:       -40℃—+85℃
   工作湿度:       0%—95%(无凝结)
   MTBF:           >100000小时

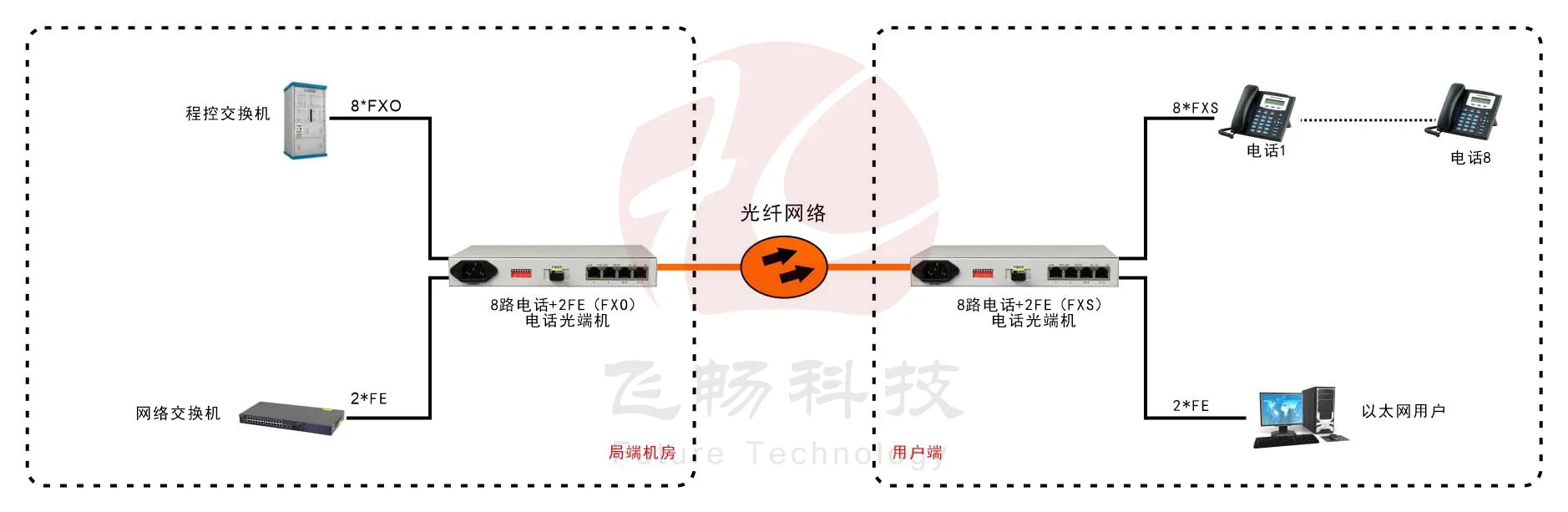

应用方案

桌面型8路电话+2*FE 电话光端机
