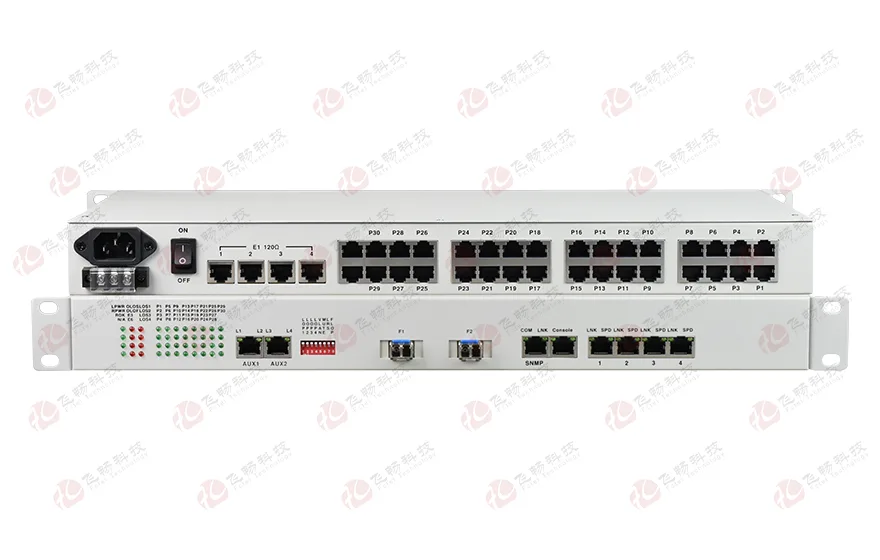

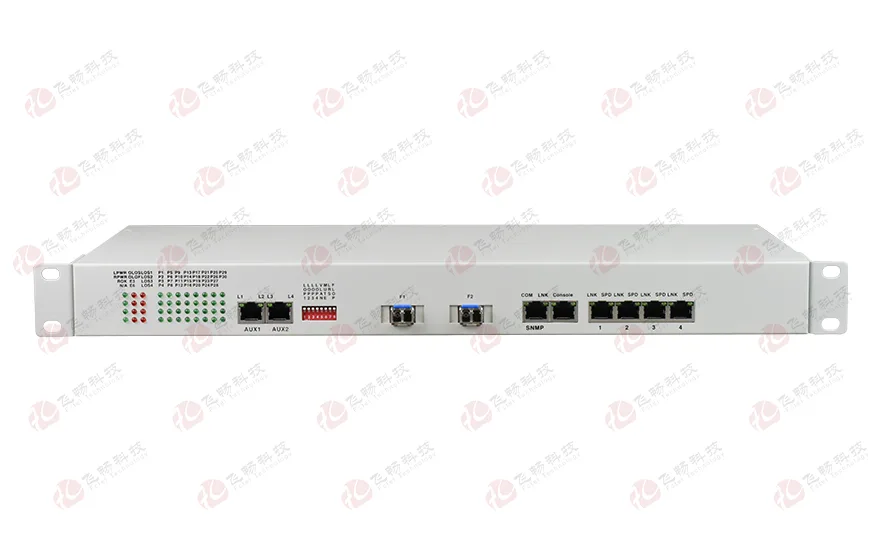

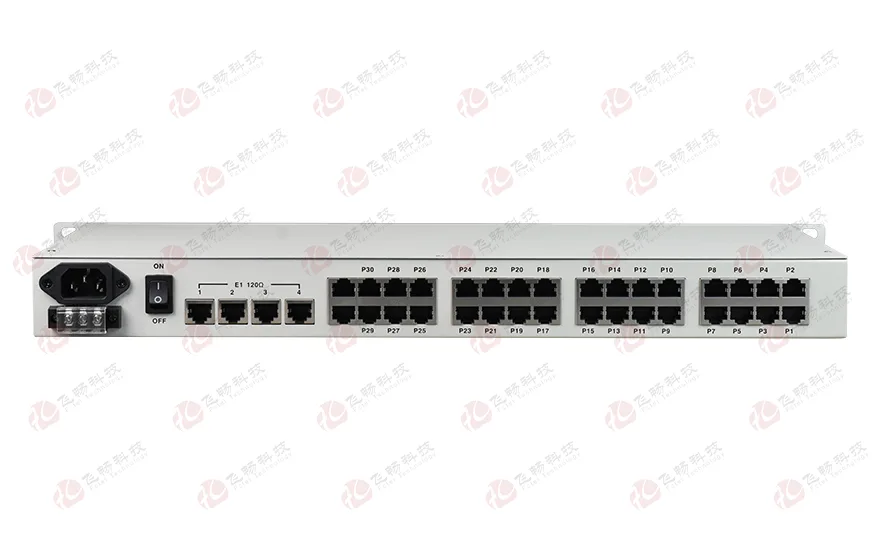

30路电话+4E1+4FE+4RS232光端机(19英寸1U)

型号:FCP-O30E4F4R4C1/FCP-S30E4F4R4C1留言

描述:提供30路电话光端机另加4E14路线速100M以太网Console网管,提供6U机架插卡式可SNMP网管。

产品描述

       本系列电话光端机设备提供30路电话1~4路E1接口,4路10M/100M快速以太网接口(线速100M),以及4扩展业务接口。4路以太网接口为交换口,可支持VLAN划分。4个扩展业务接口可以作为RS232/RS485/RS422异步数据/TTL信号、开关量信号等传输通道,应用十分灵活。

功能特点
◆ 基于自主知识产权的集成电路;
 E1接口符合G.703建议,采用全数字化时钟恢复和平滑锁相技术;
 语音口支持FXO/FXS/二四线EM/二四线音频/磁石电话接口,FXO口与程控交换机对接,FXS口与用户的电话机相连;
 语音FXO/FXS接入,支持支持来电显示功能/反极性计费/传真功能;
 电话接口支持两边站点的相互放号功能;
 提供4个扩展接口,可以扩展1~4路异步数据,如RS232/RS485/RS422/TTL等;或1~8路开关量;
 百兆以太网带宽为线速100M接口10M/100M,全/半双工完全自适应,支持VLAN划分;
 4路以太网接口为交换口,也可划分VLAN,可以设置成4个通道逻辑隔离;
 每路以太网口支持Auto-MDIX(交叉/直连线自适应);
 无中继传输距离可达2~120公里;支持1+1光口备份主光纤有问题时,备用光纤工作;
 支持Console串口网管与独立SNMP网管模式;
 多种电源方式可选:AC220V、DC-48V/DC24V等;支持AC+DC;AC+AC;DC+DC等双电源备份模式;
 电话/网络/串行接口带防雷保护,防雷达到GB/T17626.5(IEC61000-4-5)短路电流波8/20μs,开路峰值输出电压6KV标准。
技术参数
◆ 光纤部分
   光口:1,2(1+1 光备份)
   光纤:单纤双纤
   光纤接口:FC/SC/ST/LC(SFP)
   波长:850nm/1310nm 多模;1310nm/1550nm 单模
   无中继传输距离:20~120Km
   典型发射功率:
   单模1310/1550nm:≥-9dBm
   多模850nm:-18dBm
   多模1310nm: -25dBm
   接受灵敏度范围:-28dBm~- 40dBm
◆ E1 接口
   设备接口:        设备接口符合G.703建议
   速   率:            2048Kb/s±50ppm
   码   型:            HDB3
   阻   抗:            非平衡式 75Ω/平衡式 120Ω
                             非平衡式配同轴接口适配器,可适配75-2/3同轴电缆
   抖动特性:       满足G.742、G.823建议
   输入口允许衰减:0~6dBm
◆ FXS 用户电话口/公务电话口
   振铃电压:       75V
   振铃频率:       25Hz
   二线输入阻抗:600Ω(摘机)
   回损:              20dB
◆ FXO 中继口
   振铃检测电压:35V
   振铃检测频率:17Hz-60Hz
   二线输入阻抗:600Ω(摘机)
   回损:               20 dB
◆ EM 2/4线
    AD增益:           0db
    DA增益:           -3.5db
    2/4线输入阻抗: 600Ω
    回   损:              20 dB
◆ 电气和机械特性
   系统电源:        AC180V ~260V;DC –48V;DC +24V
   功耗:               ≤5W
   外观结构:         485(长)X200(宽)X45(高)mm 19英寸 1U机架式
◆ 环境指标
   工作温度:       -10℃—+60℃
   储存温度:       -40℃—+85℃
   工作湿度:       0%—95%(无凝结)
   MTBF:           >100000小时
应用方案

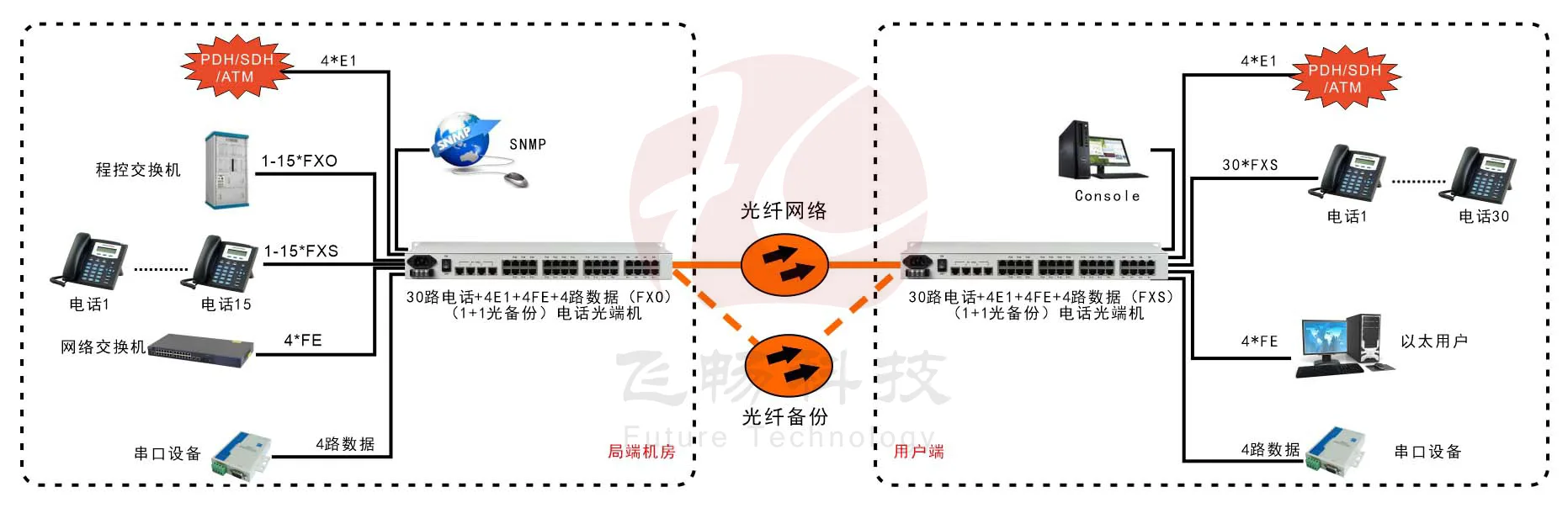

应用方案图例一

30路电话+4E1+4FE+4RS232光端机(19英寸1U)

普通语音业务的接入

说明:
       1:局端机房放光纤转30路FXO设备(型号FCP-O30E4F4R4C1),接程控交换机PBX的用户接口;
        2:用户端放光纤转30路FXS设备    (型号FCP-S30E4F4R4C1),可以直接连接电话机;
        3:另外可以传输4E1+4路线速100M的以太网,4路RS232/422/485/开关量,可以带Console网管;
        4:提供2个光纤接口,一主一备,可以实现1+1光纤备份。

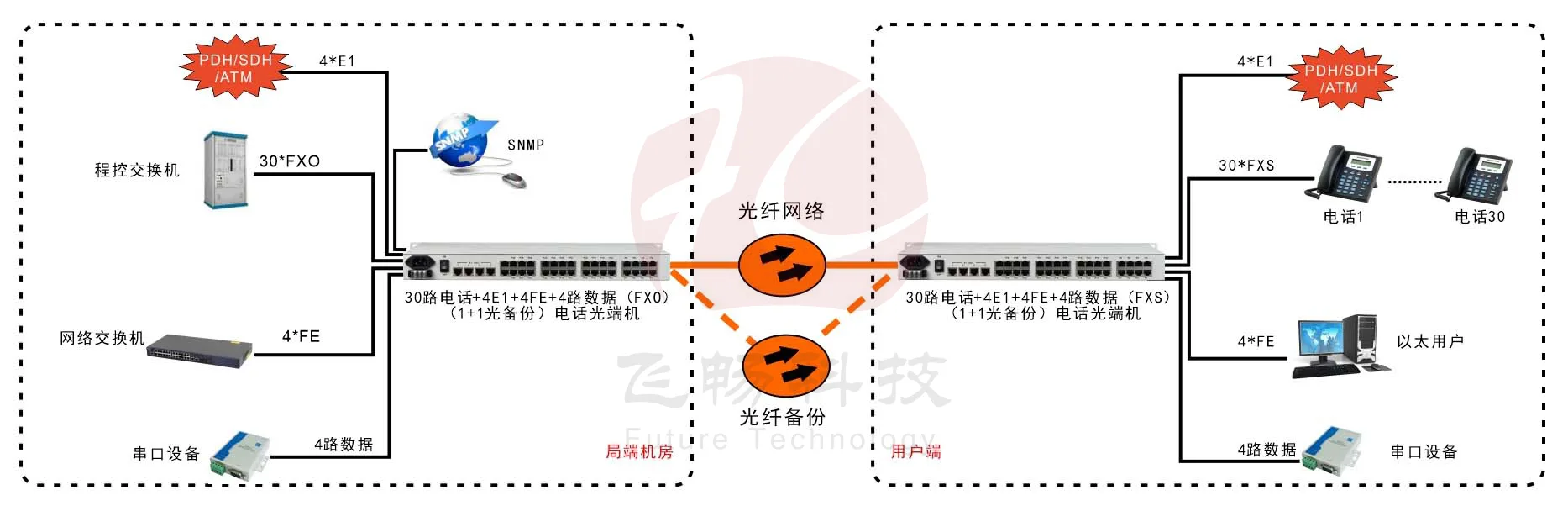

应用方案图例二

30路电话+4E1+4FE+4RS232光端机(19英寸1U)

热线电话接入

说明:
        1:局端机房放光纤转30路FXS设备(型号FCP-S30E4F4R4C1),可以直接连接电话机;
        2:用户端放光纤转30路FXS设备(型号FCP-S30E4F4R4C1),可以直接连接电话机;
        4:局端与用户端两边电话拎起来对端就振铃,两边可以通话;
        5:另外可以传输4E1+4路线速100M的以太网,4路RS232/422/485/开关量,可以带Console网管;
        6:提供2个光纤接口,一主一备,可以实现1+1光纤备份。
