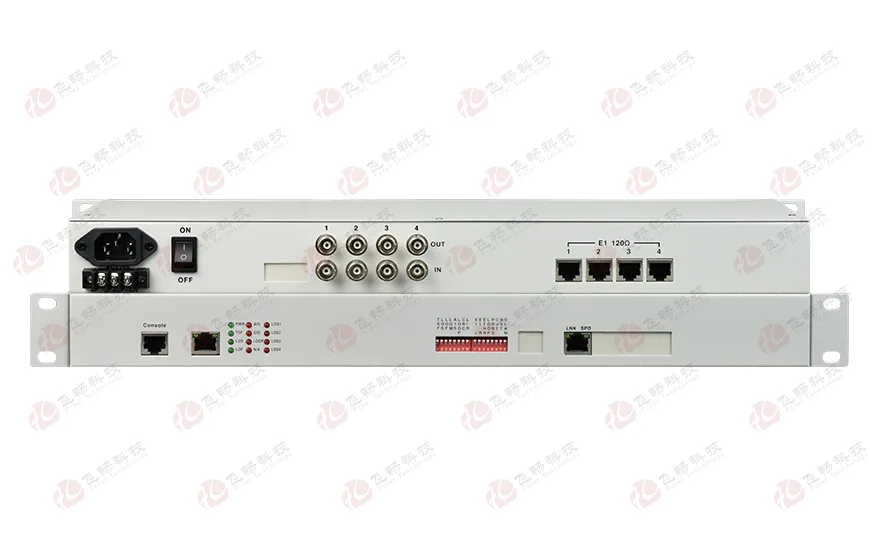

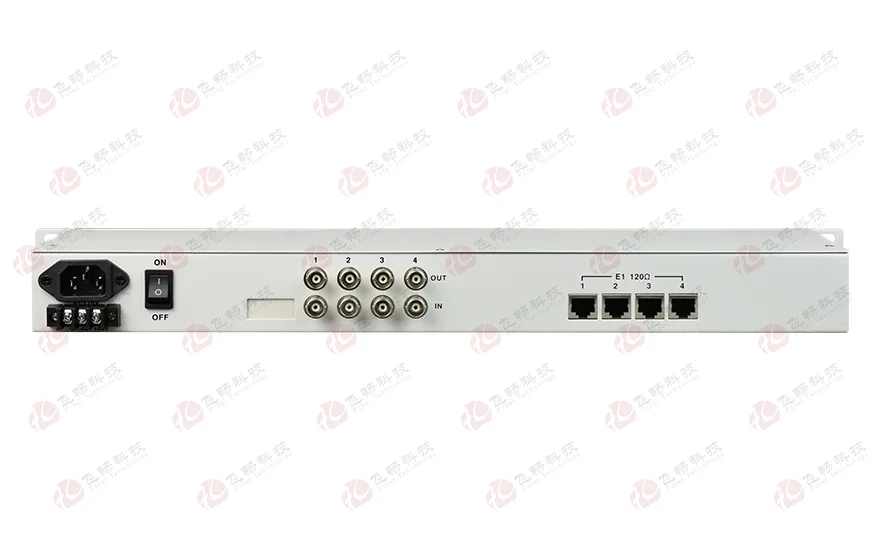

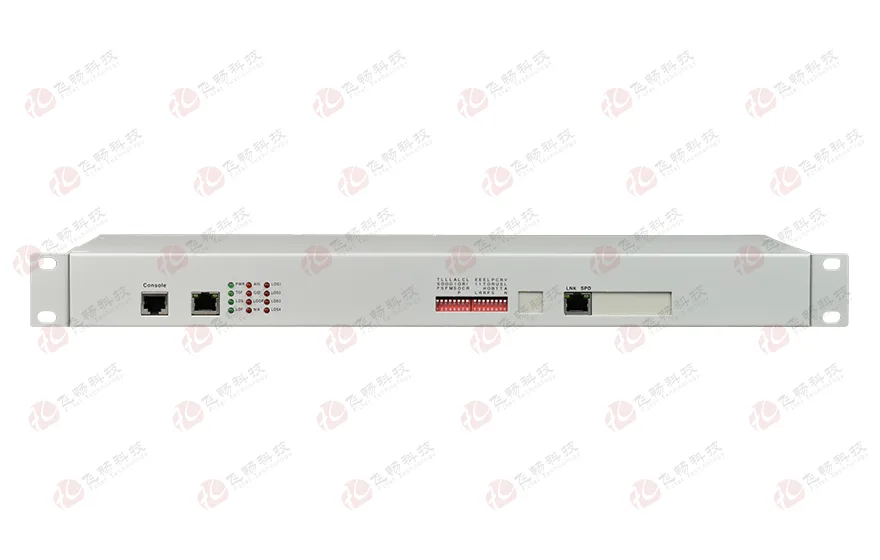

4E1转1FE E1 双阻抗（19英寸）协议转换器

型号：FCC-E4F1次留言分享

描述：设备提供4个E1双阻抗接口，1个百兆以太网口，一个Console接口；实现4E1双阻抗（75欧+120欧）转1路百兆以太网接口的转换，19英寸机架式，－48V或AC220V电源（可选）。

产品描述

功能特点

产品描述

4E1（75/120欧）转以太网接口转换器采用反向复用技术，将多条E1电路捆绑起来用于传输10/100M的以太网数据，实现了1-4路E1通道至以太网接口之间的相互转换，实现E1信道与以太网的互连。以太网封装采用GFP封装，支持LCAS和LAPS协议。

本设备支持1～4路双阻抗E1接口（75欧+120欧）；信道的灵活配置，能自动检测E1的数量并选择可用的E1，并且允许E1电路之间存在一定的传输时延差。单路线路速率是1984Kbit/s，4路带宽可达7936Kbit/s。

具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高，体积小。还具备网管模块，支持单机独立SNMP网管。适用于局域网互连、局端互连、视频点播、远程监控、交换机的E1接口插卡等各种领域。

功能特点

◆ 实现以太网数据在1～4条E1电路中的透明传输；

◆ E1接口支持75欧加120欧双阻抗；

◆ 可以选配4个以太网交换电接口，为用户节省一个以太网交换机；

◆ 以太网接口10/100M，全/半双工完全自适应，支持VLAN协议；

◆ 每路以太网口支持支持AUTO-MDIX(交叉线和直连线自适应)；

◆ 以太网接口也可选配为光口，实现光以太数据通过E1远传输互连；

◆ 4路E1线路中，任意两路之间的最大延时差可达220ms；当延时差超过220ms时，将会产生延时差超限告警，同时业务中断；

◆ 内置动态以太网MAC地址列表(4096个)，具有本地数据帧过滤功能；

◆ E1接口符合ITU-T G.703、G.704和G.823，不支持信令时隙的使用；

◆ 定时模式，可选本地定时和跟踪E1线路定时，E1线路定时源可以根据信号质量自动切换。如系统的E1线路定时源为第一路E1，当第一路E1出现故障（严重告警LOS/AIS/LOF/CRC4或信号发生环回）且第二路E1工作正常，系统将自动切换到跟踪第二路E1；故障消除后，系统又自动恢复为跟踪第一路E1；

◆ 符合ITU-T标准协议，GFP-F封装建议G.7041，VCAT虚级联和LCAS链路容量调整方法建议G.7042，Ethernet到nxE1映射建议G.7043，Ethernet至单E1映射建议G.8040；

◆ 传输带宽增大时，不会损伤以太网数据；传输带宽人为减小时，也可通过网管实现不损伤以太网数据；

◆ 两端的E1支路可以不按序号对应连接；

◆ 当某个E1支路单方向出现故障时，另一方向仍可工作；

◆ 完备的告警指示，可选择显示本端/远端告警；

◆ 支持远端/本端E1的线路侧环回功能，方便对E1线路进行测试；

◆ 支持本地系统对远端系统的复位；

◆ 提供命令远端接口环回功能，便于线路维护；

◆ 提供Console管理接口，便于安装开通；

◆ 可以配置网管模块，支持独立SNMP网管；

◆ 具备在本端查看显示远端设备工作状态功能；

◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；

◆ DC-48V/DC24V电源具备极性自动检测功能，安装时无需区分正负极。

技术参数

◆ E1 接口

设备接口：设备接口符合G.703建议

速率： 2048Kb/s±50ppm

码型： HDB3

阻抗：非平衡式 75/平衡式 120

非平衡式配同轴接口适配器，可适配75-2/3同轴电缆

抖动特性：满足G.742、G.823建议

输入口允许衰减：0～6dBm

◆ 以太网接口

协议：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率： 10/100M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口： RJ45座支持Auto-MDIX（交叉/直通线自适应）

◆ 电气和机械特性

系统电源： AC180V ～260V；DC –48V；DC +24V

功耗： ≤5W

外观结构: (长×宽×高) 485*138*45mm 机架式

◆ 环境指标

工作温度： -10℃—+60℃

储存温度： -40℃—+85℃

工作湿度： 0%—95%（无凝结）

MTBF：＞100000小时

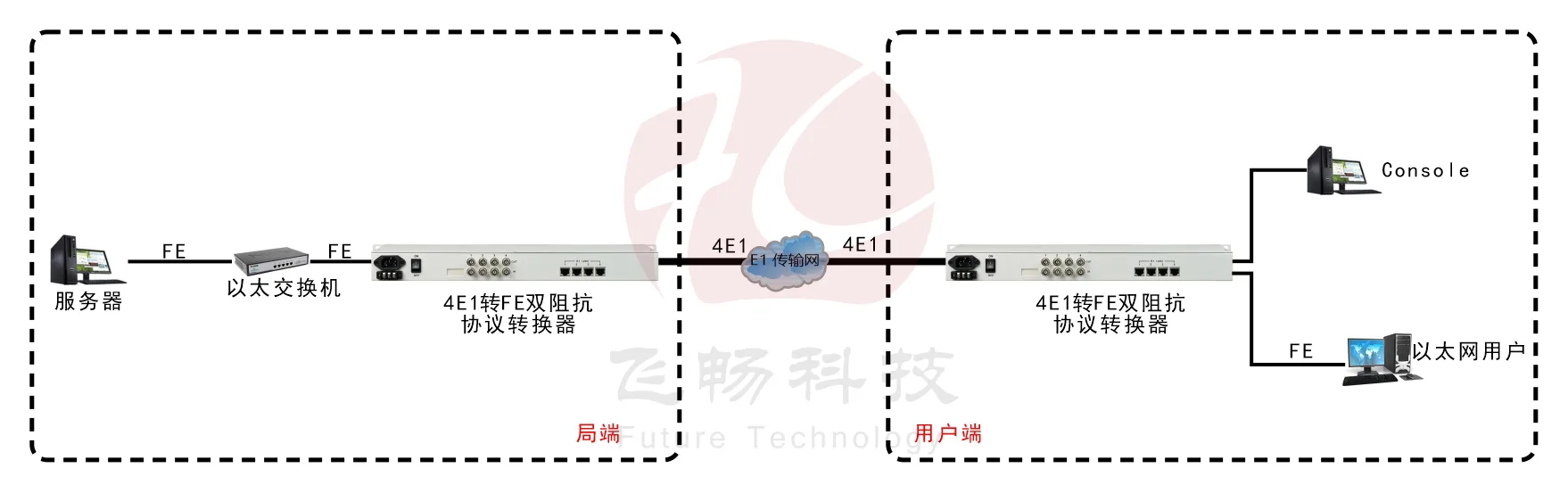

应用方案

产品尺寸

产品视频

资料下载

4E1转1FE E1 双阻抗（19英寸）协议转换器规格书
