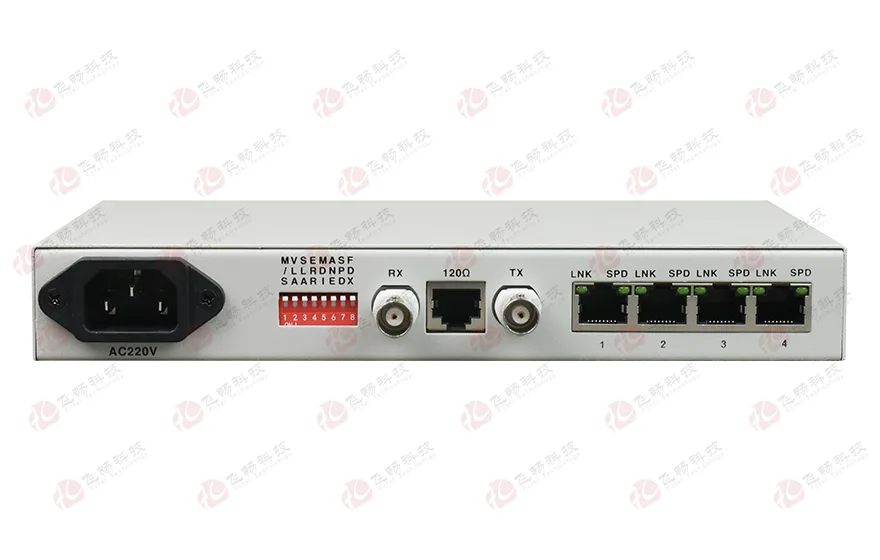

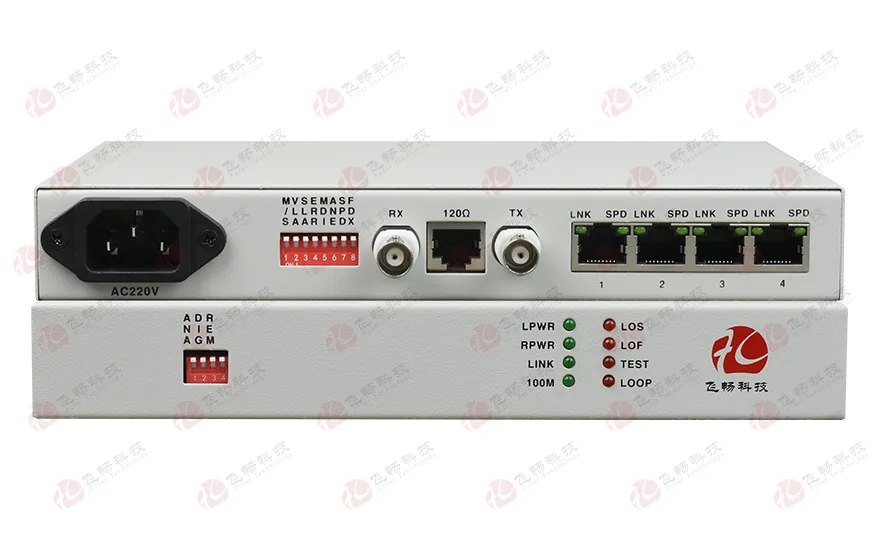

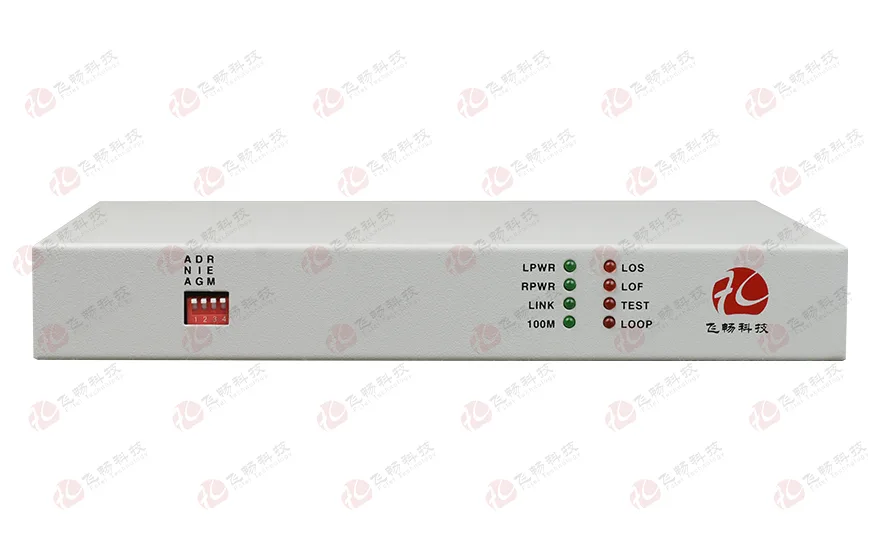

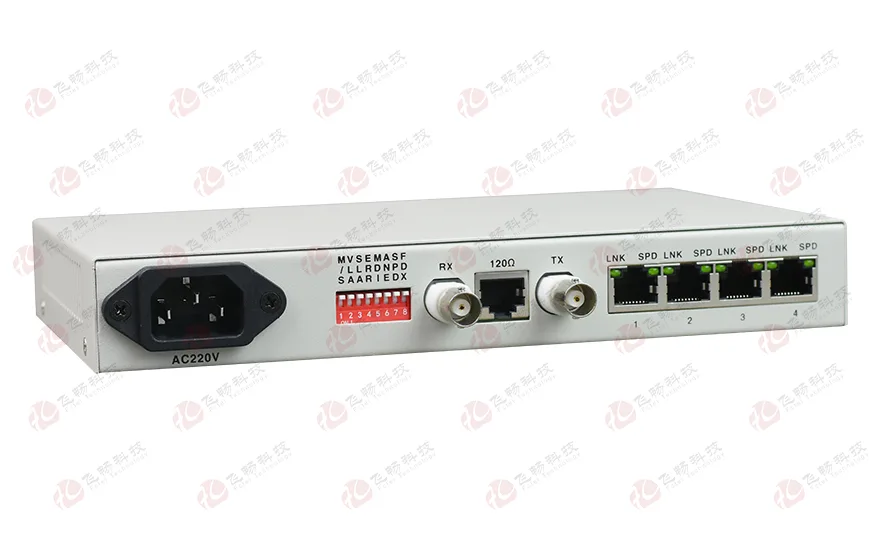

E1-2ETH物理隔离协议转换器

型号：FCC-E1fF2p次留言

描述：1路成帧E1转2路物理隔离百兆以太网协议转换器，把2路10/100base-T以太网接口复用到一路E1接口，为用户提供两路最大不超过1984K速率的以太网的接入。

产品描述
       本系列设备采用大规模FPGA设计，把2路10/100base-T以太网接口复用到一路E1接口，为用户提供两路最大不超过1984K速率的以太网的接入。广泛应用于金融，证券，安全部门等需要提供两个不同的网络，并且这两个网络能在物理上完全隔离的场合。如金融系统的业务网、内部办公网不能和其业务网联在一起，本接口复用器可以解决这个难题。
       可以提供桌面式/19 英寸  1U 机架式/4U 机框插卡式   三种产品样式，支持SNMP网管。
功能特点
◆ 基于自主知识产权的集成电路；
◆ 实现两路以太网数据在1条E1电路中的传输；
◆ 内置动态以太网MAC地址列表(4096个)，具有本地数据帧过滤功能；
◆ 2路以太网总速率为1984Kbps，设置好第一路速率后，第二路以太网速率自动分配；
◆ 可以在本端强制让对端设备的速率跟随本端；
◆ 可以检测到E1有没有环回，并通过指示灯指示出来 并在环回时不往以太网口发送源MAC地址与目的MAC地址相同的包，防止交换机死机；
◆ 可以区分当E1信号丢失时是远端设备掉电还是中间传输E1断线；
◆ 以太网支持超长包，最大包长度支持到2036字节(包括CRC32的4个字节)；
◆ 内置动态以太网MAC地址列表(4096个)，具有本地数据帧过滤功能；
◆ 以太网接口10M/100M，全/半双工完全自适应支持VLAN协议；
◆ 以太网口支持AUTO-MDIX（交叉线和直连线自适应）；
◆ 内部有以太网数据监控自动复位功能，不会死机；
◆ 提供2种时钟方式：E1主时钟，E1线路从时钟；
◆ 提供3种环回功能：E1本端自环(ANA)以太网本端自环(DIG)，命令对端以太网自环(REM)；
◆ 同时支持自适应的120Ω/平衡和75Ω/不平衡两种阻抗，不用再作设置；
◆ 机架式设备网管接口采用SNMP。
技术参数
◆ 10/100M以太网接口
   协    议：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：10/100M自适应，全/半双工完全自适应
   MAC地址表：可以学习4096个MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通线自适应）
◆ E1 接口
   设备接口：设备接口符合G.703建议
   速   率： 2048Kb/s±50ppm
   码   型： HDB3
   阻   抗： 非平衡式75Ω/平衡式120Ω
   非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
   抖动特性： 满足G.742、G.823建议
   输入口允许衰减：0～6dBm
◆ 电气和机械特性
   系统电源：  AC180V ~ 260V；DC –48V；DC +24V
   功耗：         ≤10W
   外观结构:    216（宽）X140（深）X31（高）mm迷你型
◆ 环境指标
   工作温度：-10℃~+60℃(商业级)/-40℃—+85℃(工业级)
   储存温度：-40℃—+85℃
   工作湿度：0%—95%（无凝结）
   MTBF：    ＞100000小时
应用方案

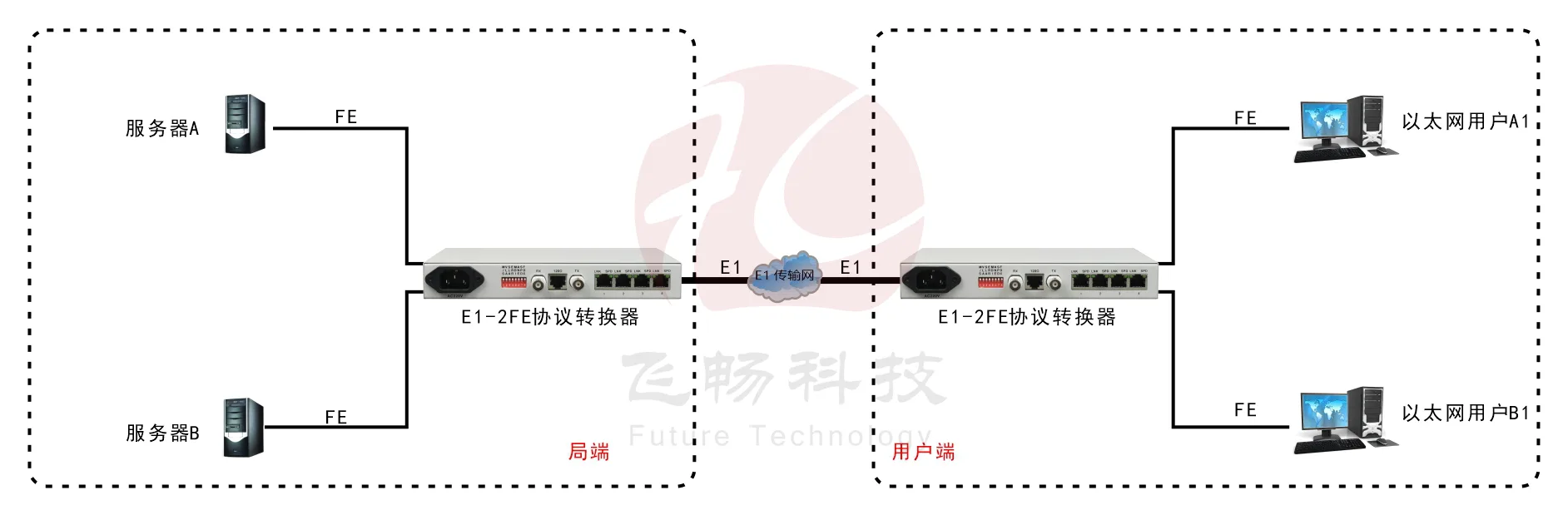

E1-2ETH物理隔离转换器

方案说明
2路以太网设备实现两路以太网在E1传输通道中占用不同的时隙（“物理通道”），上图显示了数据服务器和OA服务器分别连接到设备的两个以太网接口上，通过E1传输到对端，数据服务器的数据提供给业务平台，而OA服务器的数据与办公网络互连。其中办公网内的用户将无法访问到数据服务器及业务平台上的数据，业务数据与办公数据互不干扰，实现数据的保密性和安全性。
