8E1转3路百兆电以太+1路百兆光以太 协议转换器

型号:FCCM-E4F3留言

描述:支持1至8路E1(75/120欧)信道的灵活配置,能自动检测E1的数量并选择可用的E1,并且允许E1电路之间存在一定的传输时延差。

产品描述
       8E1(75/120欧)转光以太网接口转换器采用反向复用技术,将多条E1电路捆绑起来用于传输3路百兆电以太与1路100base-FX的以太网数据,实现了1-8路E1通道至以太网接口之间的相互转换,实现E1信道与以太网的互连。以太网封装采用GFP封装,支持LCAS和LAPS。
       本设备支持1至8路E1(75/120欧)信道的灵活配置,能自动检测E1的数量并选择可用的E1,并且允许E1电路之间存在一定的传输时延差。单路线路速率是1984Kbit/s,8路带宽可达15872Kbit/s。
功能特点
◆ 基于自主知识产权的集成电路;
◆ 实现以太网数据在1~8条E1电路中的透明传输;
◆ 能实现对本端、远端设备的复位操作;
◆ 4路E1线路中,任意两路之间的最大延时差可达220ms;当延时差超过时,将会产生延时差超限告警,同时业务中断;
◆ 以太网接口100base-FX支持VLAN协议;
◆ 内置动态以太网MAC地址列表(4096个),具有本地数据帧过滤功能;
◆ 单路E1线路速率是1984Kbit/s,8路带宽可达15872Kbit/s;
◆ 可选本地定时和跟踪E1线路定时模式,E1线路定时源可以根据信号质量自动切换。如系统的E1 线路定时源为第一路E1;
◆ 符合ITU-T标准协议,GFP-F 封装建议G.7041,VCAT 虚级联和LCAS链路容量调整方法建议G.7042,Ethernet到nxE1 映射建议G.7043,Ethernet 至单E1映射建议G.8040;
◆ E1接口符合ITU-T G.703、G.704和G.823,不支持信令时隙的使用;
◆ E1接口模块含有内置的时钟恢复电路和HDB3编解码电路;
◆ 设备工作中支持E1信道的热插拔,并自动检测有效的E1信道,中间不会中断数据传输;
◆ 支持1至4路E1的灵活配置,在复位时自动检测E1的数量和时延并选择可用的E1;
◆ 可以组成以太网E1网桥(A)---光以太网E1网桥(B)---以太网光纤收发器(C)的拓扑结构,能在A端管理到B点与C点。
技术参数
◆ 光纤部分
   光口:
   光纤:单纤双纤
   光纤接口:FC/SC/ST/LC(SFP)
   波长:850nm/1310nm 多模;1310nm/1550nm 单模
   无中继传输距离:20~20Km
   典型发射功率:
   单模1310/1550nm:≥-9dBm
   多模850nm:-18dBm
   多模1310nm: -25dBm
   接受灵敏度范围:-28dBm~- 40dBm
◆ USB2.0 接口
   标准: USB2.0
   高速:High-speed(25Mbps~480Mbps)
   全速:Full-speed(500Kbps~12Mbps)
   低速:Low-speed(10Kbps~1.5Mbps)
   总电流: 最大2000mA电流
◆ 电气和机械特性
   系统电源:   AC180V ~260V
   功耗:          ≤5W
   外观结构:     140(宽)X110(深)X30(高)mm (电源内置)
◆ 环境指标
   工作温度:-10℃—+60℃(商业级)/-40℃—+85℃(工业级)
   储存温度:-40℃—+85℃
   工作湿度:0%—95%(无凝结)
   MTBF:    >100000小时

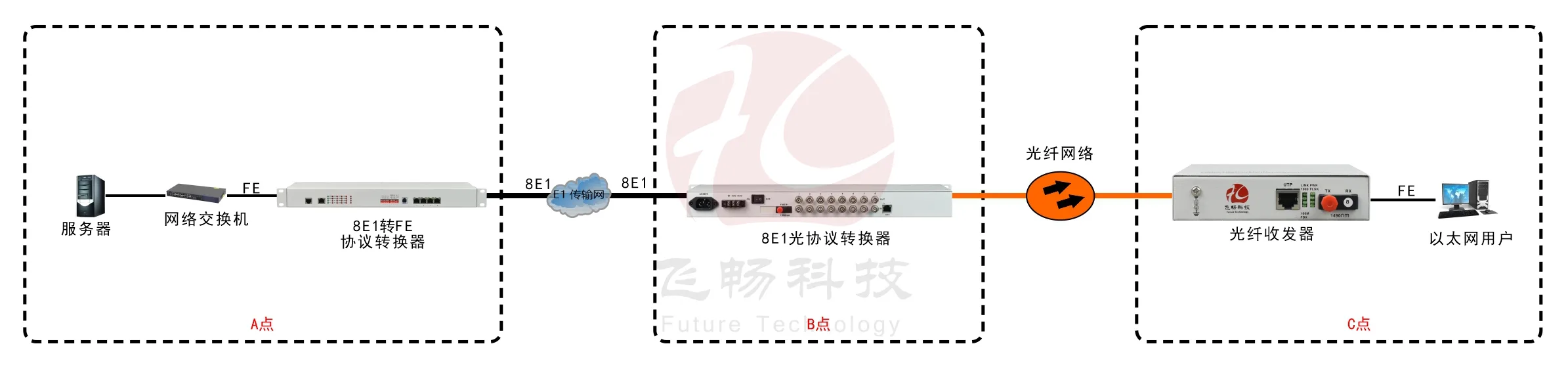

应用方案
8E1转3路百兆电以太+1路百兆光以太 协议转换器
