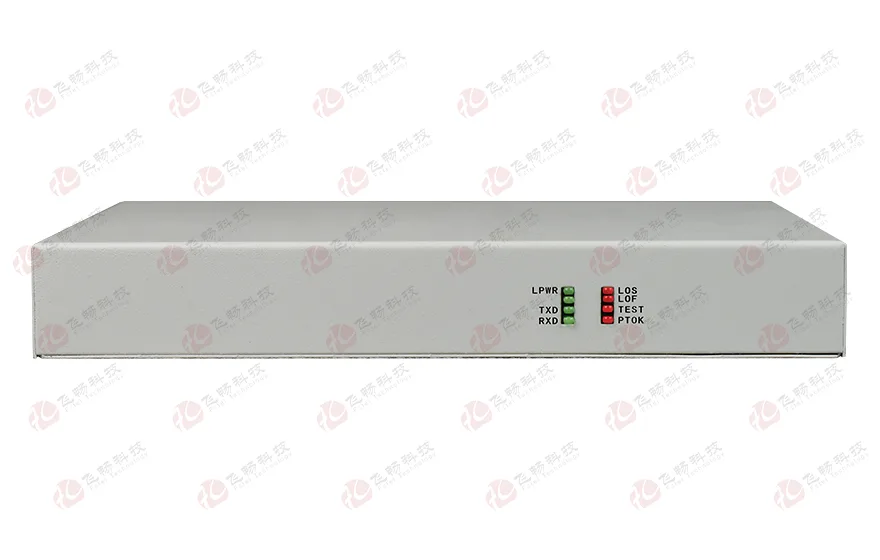

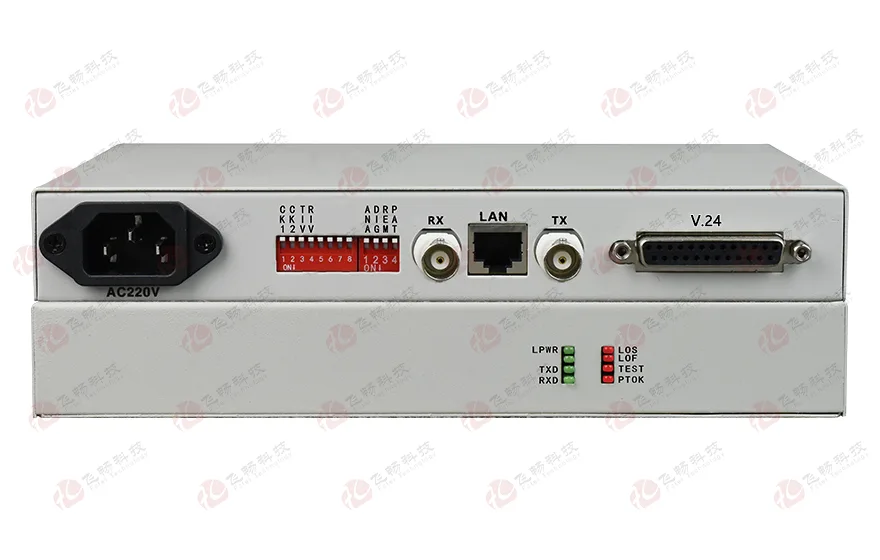

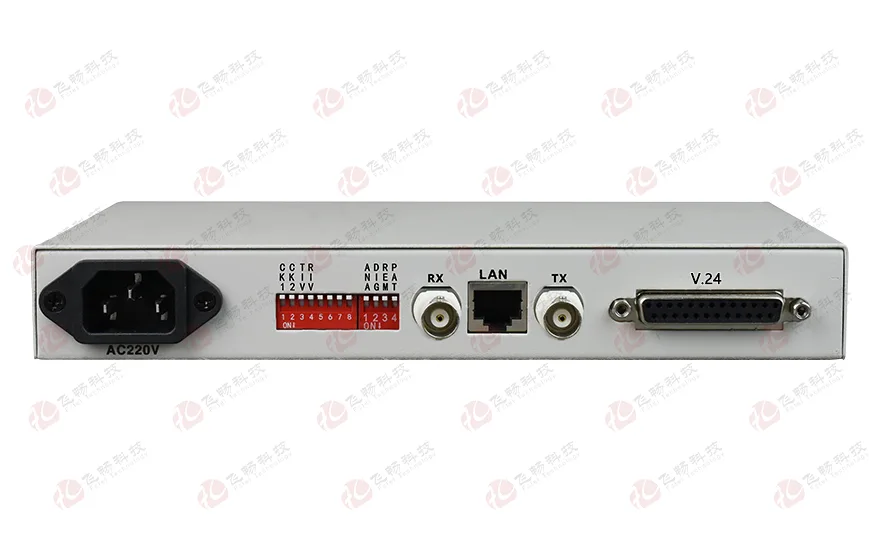

E1转同步串行接口V.24(RS232) 协议转换器

型号:FCC-E1V1T留言

描述:1个E1口,1个同步串行接口;实现E1转1路同步串行接口,桌面式,-48V或AC220V电源(可选)。

产品描述
       本设备提供1个E1接口和1个同步串行接口,能够实E1到同步串行接口之间的接口转换、用户可利用数据通道速率为2.048Mbps。设备内置环路测试功能,为工程开通和日常维护提供便利。
功能特点
◆ 基于自主知识产权的集成电路;
◆ 同步串行接口支持热插拔;同步串口支持 DTE和DCE两种模式;
◆ V.24同步串口工作时钟可支持内时钟、外时钟、线路时钟三种模式;
◆ 同步串口的速率可以支持16种波特率;
◆ 同时支持自适应的120Ω/平衡和75Ω/不平衡两种阻抗,不用再作设置;
◆ 系统经过严格的测试和实用验证,完全符合ITU-T V.24/V.28、G.703、G.704等建议;
◆ 提供3种环回功能:E1本端自环(ANA),V.24自环(DIG),令对端V.24自环(REM);
◆ 有伪随机码测试功能,便于线路开通即,可以当一个的2M误码仪来用;
◆ 可选AC 220V,DC -48V、DC +24V,直流电源无正负极之分。
技术参数
 E1 接口
设备接口: 设备接口符合G.703建议
速   率:    2048Kb/s±50ppm
码   型:    HDB3
阻   抗:    非平衡式 75/平衡式 120
非平衡式配同轴接口适配器,可适配75-2/3同轴电缆
抖动特性:  满足G.742、G.823建议
输入口允许衰减:0~6dBm
◆ 同步串行接口
速 率:          2048Kbps
接口特性:       满足ITU-T V.24 V.28 EIA RS232标准
连 接 器:       DB25孔座
连接方式:       DCE/DTE
支持波特率: 115200/57600/56000/38400/33600/28800/19200/14400/12000/9600/4800/2400/1200/600/300/100
时钟方式:       G.703恢复时钟、内时钟、外时钟
同步串口管脚定义:
同步串口DB25管脚编号 管脚名称
1 保护地
7 信号地
2 发数据A
14 发数据B
3 收数据A
16 收数据B
4 请求发送
5 清零发送
6 DCE准备好
20 DTE准备好
8 数据载波检测到
24 发送时钟A(来自DTE)
11 发送时钟B(来自DTE)
15 发送时钟A(来自DCE)
12 发送时钟B(来自DCE)
17 接收时钟A(来自DCE)
9 接收时钟B(来自DCE)
 电气和机械特性
系统电源:     AC180V ~260V;DC –48V;DC +24V
功耗: ≤5W
外观结构:       (长×宽×高)  216×138×31mm 桌面式
◆ 环境指标
工作温度: -10℃—+60℃
储存温度: -40℃—+85℃
工作湿度: 0%—95%(无凝结)
MTBF: >100000小时
