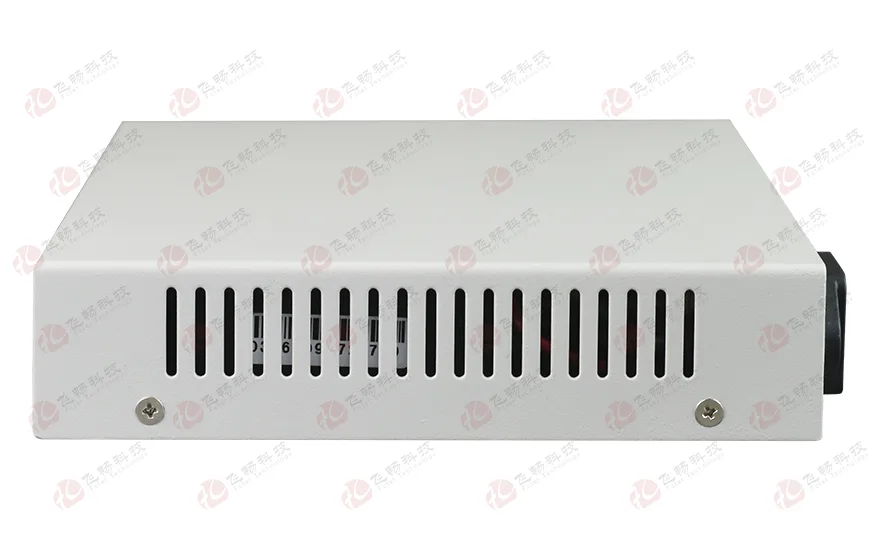

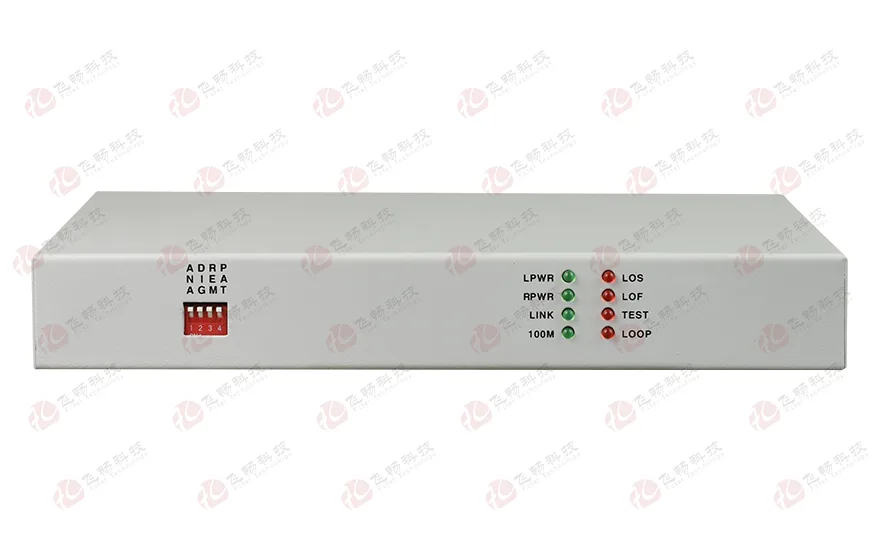

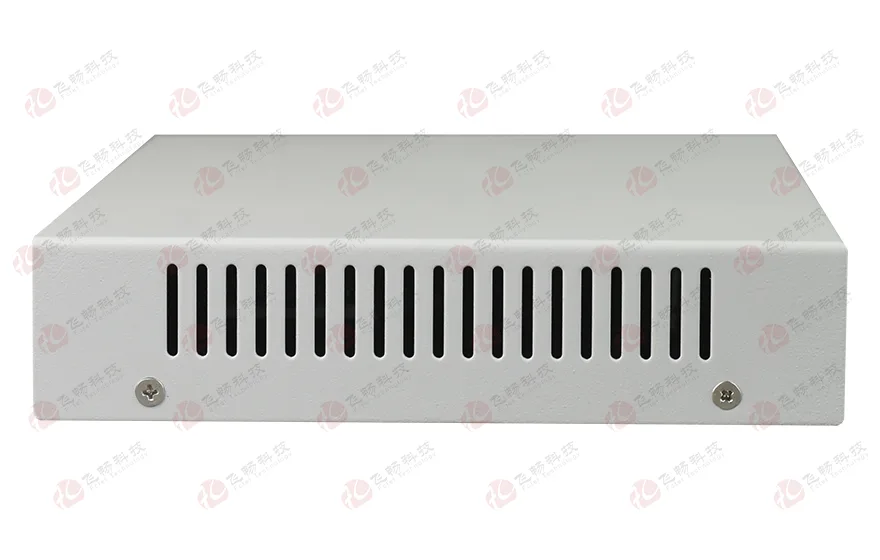

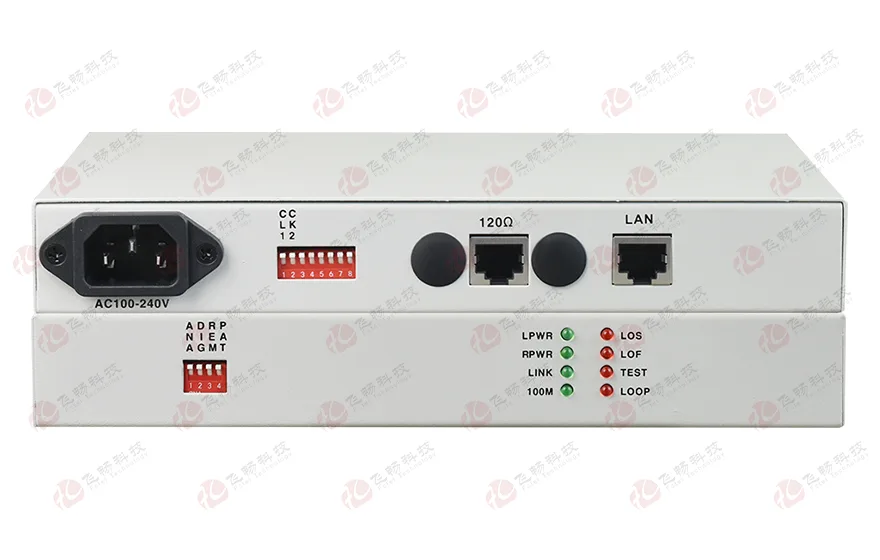

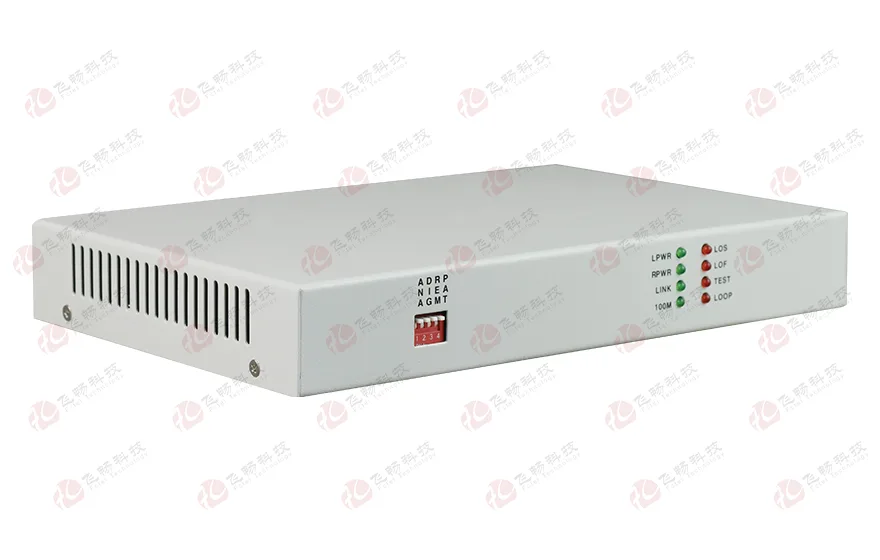

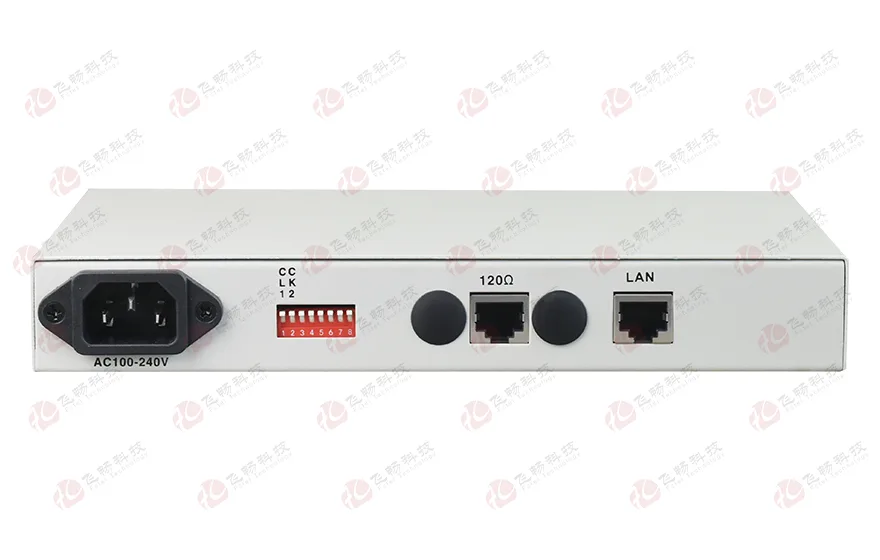

同向64K-ETH协议转换器

型号：FCC-E1tF1次留言分享

描述：10/100M以太网数据在同向G.703(Co-Directional G.703)通道上的传输以太速率64K。

产品描述

同向G.703(Co-Directional G.703)接口将64Kbps周期分成为4个单位间隔它以0101表示〝0〞1100表示〝1〞通过交替变换相邻码组的极性把二进制信号转换成三电平信号并通过在每第8组破坏码组的极性交替从而来传送8KHz的定时信号。通过以上编码处理 G.703同向64K bps信号就能实现把64KHz和8KHz的定时信号和64Kbit/s的数据信号在同一个传输方向上用一对平衡线传输。

本系列设备提供1个同向G.703接口和1个以太网接口，能够实现10/100base-T以太网数据在同向G.703通道上的传输，是一种高性能、自学习式以太网桥。该设备作为以太网的延伸设备，利用现有网络（PDH/SDH/微波等）所提供的同向G.703通道，以较低的成本实现两端以太网互联。设备内置环路测试功能，为工程开通和日常维护提供便利。

功能特点

◆ 基于自主知识产权的集成电路；

◆ 实现以太网数据在1条同向G.703电路中的传输；

◆ 内置动态以太网MAC地址列表(4096个)，具有本地数据帧过滤功能；

◆ 本端设备能管理到远端设备；

◆ 可以检测到同向G.703有没有环回，并通过指示灯指示出来；

◆ 可以区分当同向G.703信号丢失时是远端设备掉电还是中间传输同向G.703断线；

◆ 以太网接口10M/100M，全/半双工完全自适应支持VLAN协议；

◆ 以太网口支持AUTO-MDIX（交叉线和直连线自适应）；

◆ 提供2种时钟方式：同向G.703主时钟， G.703线路从时钟；

◆ 提供3种环回功能：G.703本端自环(ANA)以太网本端自环(DIG)，命令对端以太网自环(REM)；

◆ 同向64K支持的120Ω平衡接口，最大传输距离：up to 500m(接口内带均衡)。

技术参数

◆ 10/100M以太网接口

协议：符合IEEE 802.3，IEEE 802.1Q(VLAN)

速率：10/100M自适应，全/半双工完全自适应

MAC地址表：可以学习4096个MAC地址

物理接口：RJ45座支持Auto-MDIX（交叉/直通线自适应）

◆ Co-Directional G.703接口

设备接口均符合ITU-T G.703建议

速率： 64Kbps±50ppm

阻抗：平衡式 120W

抖动特性：满足G.742、G.823建议

最大传输距离：up to 500m(接口内带均衡)

◆ 电气和机械特性

系统电源： AC180V ~ 260V；DC –48V；DC +24V

功耗： ≤10W

外观结构: 216（宽）X140（深）X31（高）mm迷你型

◆ 环境指标

工作温度：-10℃~+60℃(商业级)/-40℃—+85℃(工业级)

储存温度：-40℃—+85℃

工作湿度：0%—95%（无凝结）

MTBF：＞100000小时

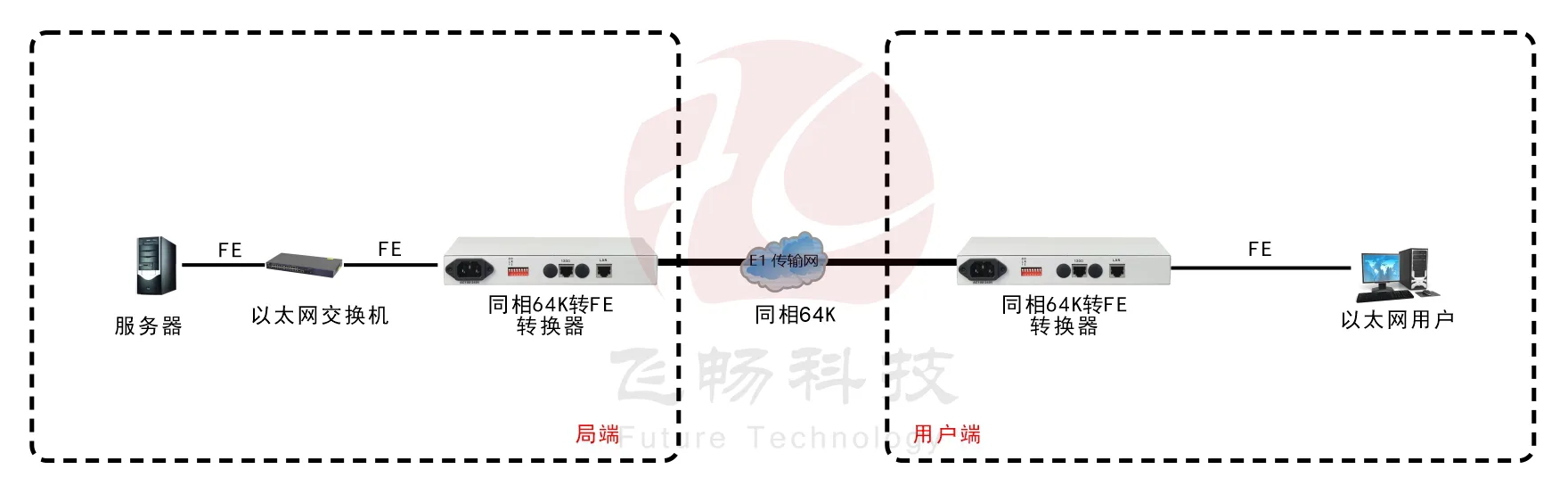

应用方案

同向64K-ETH协议转换器

产品尺寸

产品视频

资料下载
