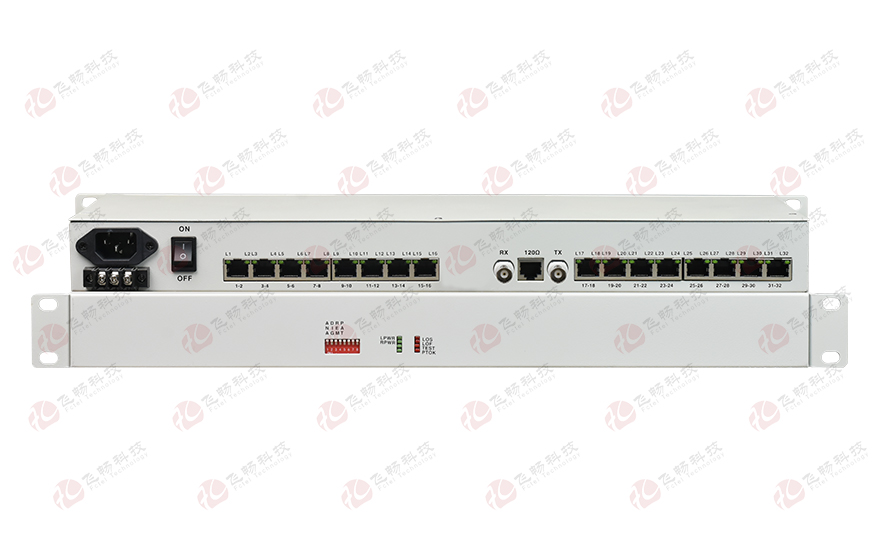

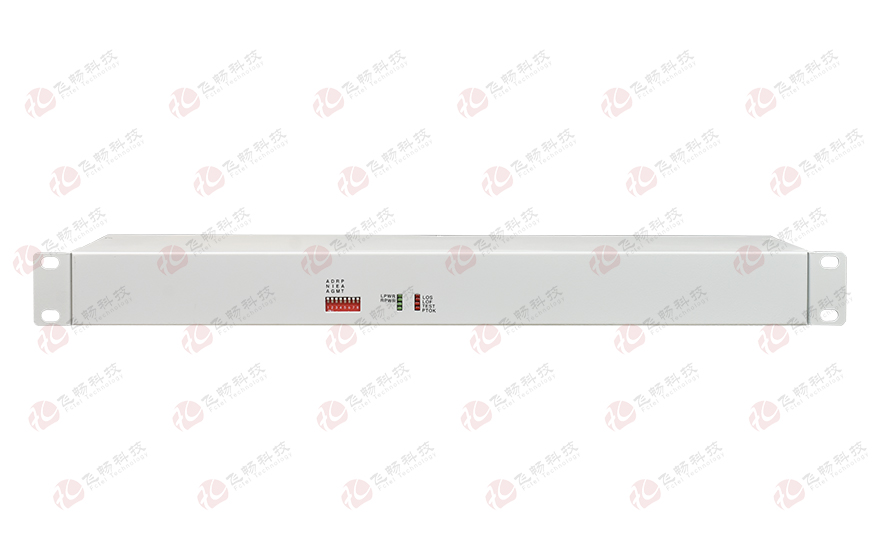

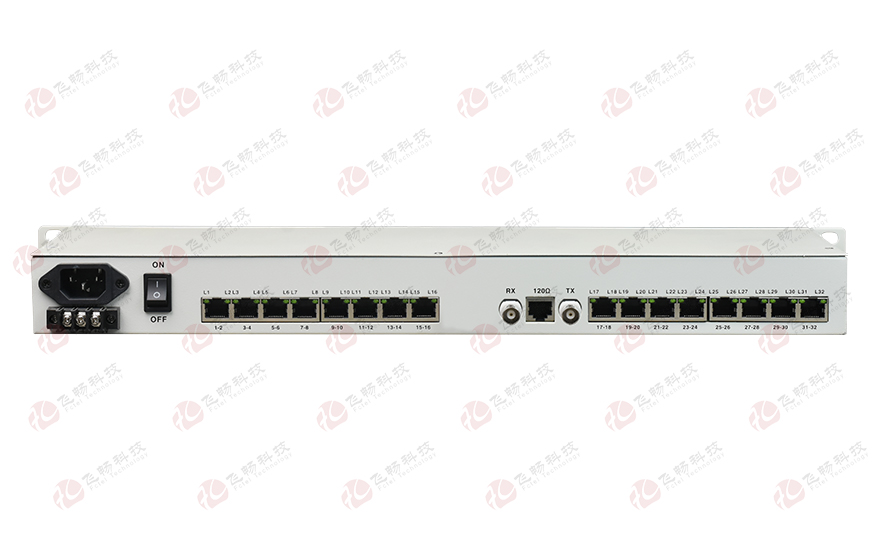

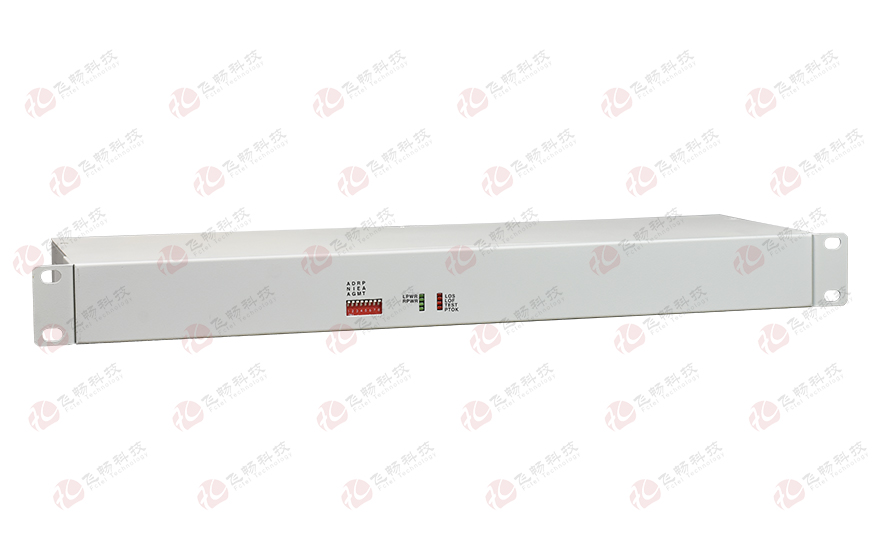

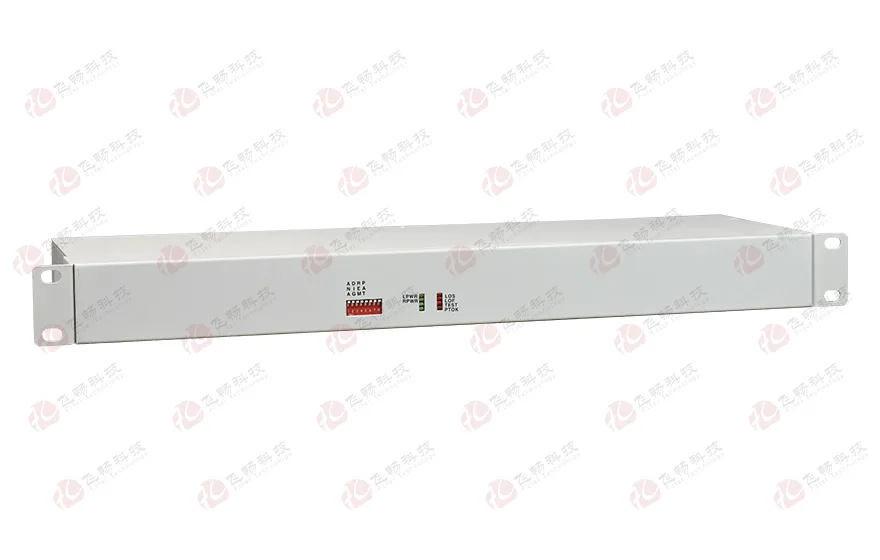

E1-31路RS232/422/485协议转换器

型号:FCC-E1D31/R31/Q31留言

描述:E1转31路RS232/422/485协议转换器每路三种接口可选,成对使用串口速率最高可以到14.4kbps

产品描述

       本系列设备采用大规模FPGA设计,提供31路RS232/485/422在E1接口传输,该产品突破了传统串行接口通讯距离与通讯速率的矛盾,同时,也解决了电磁干扰、地环干扰和雷电破坏的难题,大大提高了数据通讯的可靠性、安全性和保密性,可广泛用于各种工业控制、过程控制和交通控制等场合,特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。RS232/RS485/RS422通道可以传输异步从0-9600波特率自适应的串口数据。

功能特点
◆ 基于自主知识产权的集成电路;
◆ 每路接口RS232/RS485/RS422三种类型可选配;
◆ 支持3线RS232 (TXDRXDGND) 支持流控CDDSRCTS;
◆ 提供3种环回功能:E1本端自环 每路RS232/485/422本地自环命令对端RS232/485/422自环;
◆ RS232/485/422支持热插拔支持和DTE或DCE设备互连;
◆ RS232/485/422通道可以传输异步从0-9600波特率自适应的串口数据;
◆ 有伪随机码测试功能,便于线路开通即可以当一个的2M误码仪来用;
◆ E1同时支持120Ω/平衡和75Ω/不平衡两种阻抗;
◆ 串行口接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω);共模:6KV,阻抗(2Ω) 标准;
◆ 可选AC 220V,DC -48V、DC +24V,直流电源无正负极之分;
◆ 可以组成E1串口转换器(A)---E1光纤Modem(B)---光纤串口 Modem(C)的拓扑结构。
技术参数
◆ E1 接口
   设备接口:设备接口符合G.703建议
   速   率: 2048Kb/s±50ppm
   码   型: HDB3
   阻   抗: 非平衡式75Ω/平衡式120Ω
   非平衡式配同轴接口适配器,可适配75-2/3同轴电缆
   抖动特性: 满足G.742、G.823建议
   输入口允许衰减:0~6dBm
◆ 串行数据接口
   数据接口:RS-232/RS-485/RS-422
   数据标准:EIA RS232 RS485 RS422
   速率:     110bps-115.200Kbps
   物理接口: RJ45
◆ 电气和机械特性
   系统电源:  AC180V ~ 260V;DC –48V;DC +24V
   功耗:         ≤10W
   外观结构:    483(宽)X138(深)X44(高)mm19英寸 1U机架式
◆ 环境指标
   工作温度:-10℃~+60℃(商业级)/-40℃—+85℃(工业级)
   储存温度:-40℃—+85℃
   工作湿度:0%—95%(无凝结)
   MTBF:    >100000小时
应用方案

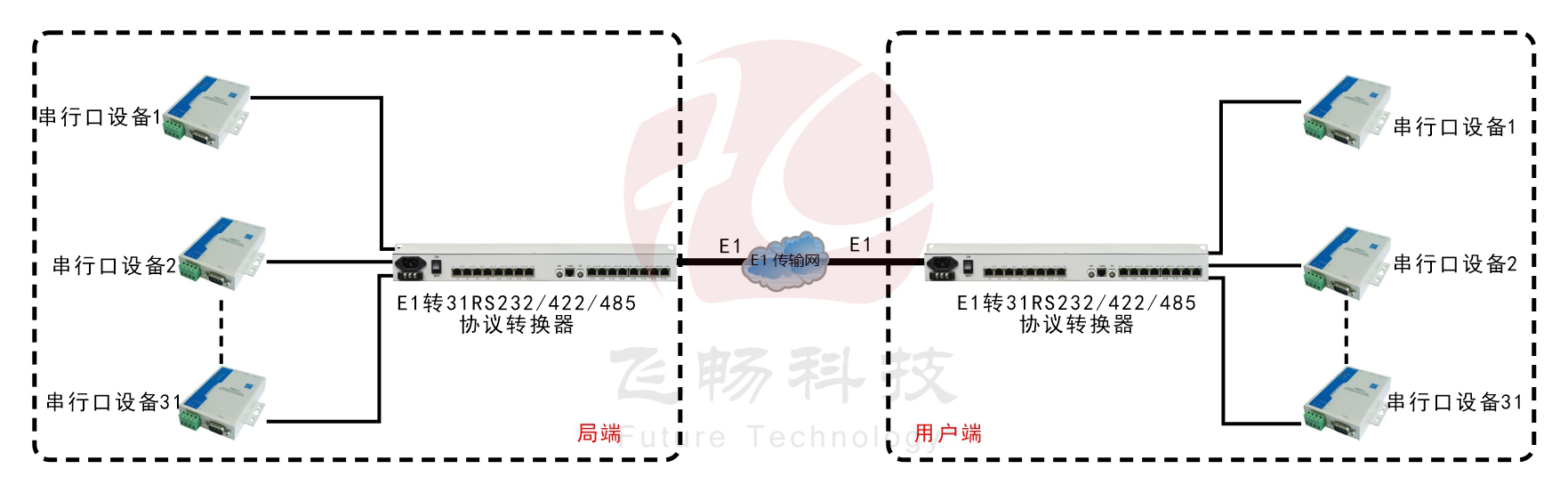

应用方案图例一

E1-31路RS232/422/485协议转换器

方案说明
设备可以通过一条E1通道传输31路串行数据,串行数据在E1中采用ITU-T R.111跃变编码模式,波特率可以为0-19.2K。

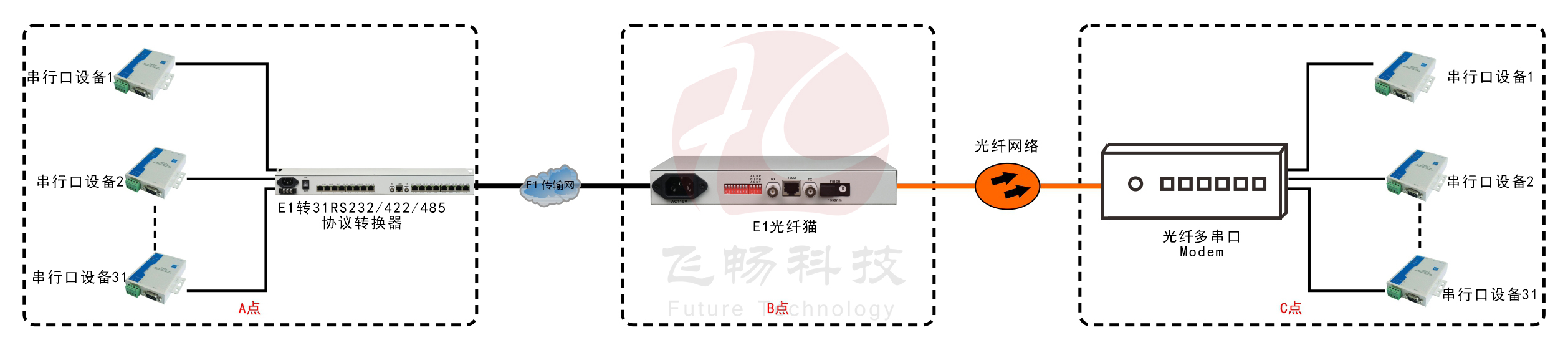

应用方案图例二

E1-31路RS232/422/485协议转换器

方案说明
A点串行数据接口通过一条E1通道传输B点为E1光纤ModemC点为串口光纤Modem串行数据在通道中采用ITU-T R.111跃变编码模式,波特率可以为0-19.2k。
