4路视频+4路百电(物理隔离)+开关量+串口+电话光端机 专用光端机

型号:FCP-V4F4pO8K8D8留言

描述:设备提供1-4路视频;1-16路开关量接口/1-8路RS232-422-485接口,4路百兆以太网,1个光纤接口。

产品描述
       本系列产品,是在该公司研制的专用超大规模集成电路的基础上,研发的点对点多业务光传输设备。此款产品提供4路视频;1-16路开关量接口/1-8路RS232-422-485接口;4路百兆以太网接口,4路百兆以太网每个以太网电口都有自己独立的百兆带宽,所有4路以太网总带宽为400M,通过一根光纤传输完全独立,物理隔离,通过一根光纤传输;1个光接口;设备内部电路部分采用全数字电路,整机工作可靠、稳定,功耗低,集成度高,体积小,易于安装维护。
功能特点
◆ 采用铝合金阳极氧化外壳,IP40防护等级;
◆ 基于自主知识产权的集成电路,光纤线路总带宽为1.5G;
◆ 光口无中继传输距离可达2~120公里;
◆ 视频接口支持PAL/NTSC/SECAM全制式兼容,演播级传输质量;
◆ 4路百兆以太网接口工作在100M全双工模式每个以太网电口都有自己独立的百兆带宽物理隔离;
◆ 百兆以太网支持VLAN超长数据包的传输,可以与支持IEEE802.1Q协议的交换机产品匹配使用,可支持最大包长10240的巨帧以太包;
◆ 1-8路语音接入,支持支持来电显示功能/反极性计费/传真功能;语音口支持FXO/FXS/二四线EM/二四线音频/磁石电话接口,FXO口与程控交换机对接,FXS口与用户的电话机相连;
◆ 可以接入1-16路开关量或1-8路RS232/422/485串行接口;

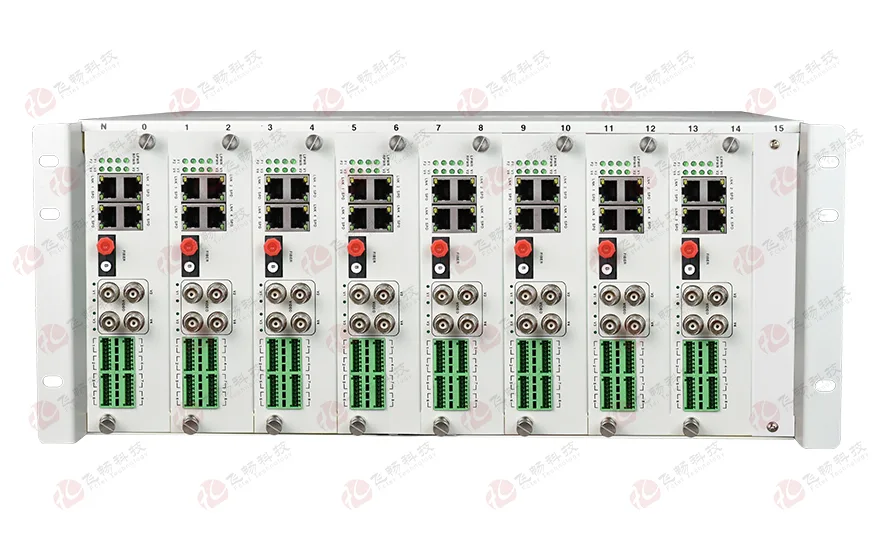

◆ 可以插入4U 17槽集中式机框,可以支持SNMP网管;
◆ 各类接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(40Ω);共模:6KV,阻抗(40Ω) 标准。
技术参数
◆ 光纤部份
光口:1
光口速率:1.5G
光纤:单纤双纤
光纤接口:FC/SC/ST/LC(SFP)
波长:850nm/1310nm多模;1310nm/1550nm单模
无中继传输距离:20~120Km
典型发射功率:
单模1310/1550nm:≥-9dBm
多模850nm:-18dBm
多模1310nm: -25dBm
接受灵敏度范围:-28dBm~- 40dBm
◆ 视频接口
视频带宽:    5Hz ~10MHz
信号电平:     1Vp-p(典型值)
采样频率: 16.4M
信号阻抗: 75Ω
物理接口:     BNC(PAL、NTSC、SECAM制式兼容)
微分增益(DG): <1.3% (典型值)
微分相位(DP): <1.3% (典型值)
信噪比(SNR):   >63dB(加权)
◆ 10/100M以太网接口
协    议:符合IEEE 802.3,IEEE 802.1Q(VLAN)
速    率:10/100M自适应,全/半双工完全自适应
MAC地址表:可以学习4096个MAC地址
物理接口:RJ45座 支持Auto-MDIX
◆ FXS 用户电话接口
振铃电压:       75V
振铃频率:    25Hz
二线输入阻抗:600Ω(摘机)
回损:        20dB
◆ FXO 中继接口
振铃检测电压:35V
振铃检测频率:17Hz-60Hz
二线输入阻抗:600Ω(摘机)
回损:        20 dB
◆ 串行接口
标准
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面
RS-422: TxD+ TxD- RxD+ RxD-
RS-485 4 wires: TxD+ TxD- RxD+ RxD-      RS-485 2 wires: A(对应TX+) B(对应TX-) Ground
RS-232: RXD TXD Signal Ground
◆ 开关量接口
输出接口类型:   信号继电器干接点输出
响应时间:       信号继电器干接点输出:<1.2ms
开关信号:       信号继电器干接点输出36VDC/0.5A
最大开关频率:   50HZ
◆ 电气和机械特征
系统电源: DC+5V
功耗: ≤10W
外观结构:185(长)X140(宽)X45(高)mm  桌面式
重量:  1.3Kg/台
◆ 环境指标
工作温度:-10℃—+60℃
储存温度:-40℃—+85℃
工作湿度:0%—95%(无凝结)
MTBF:   >100000小时
应用方案

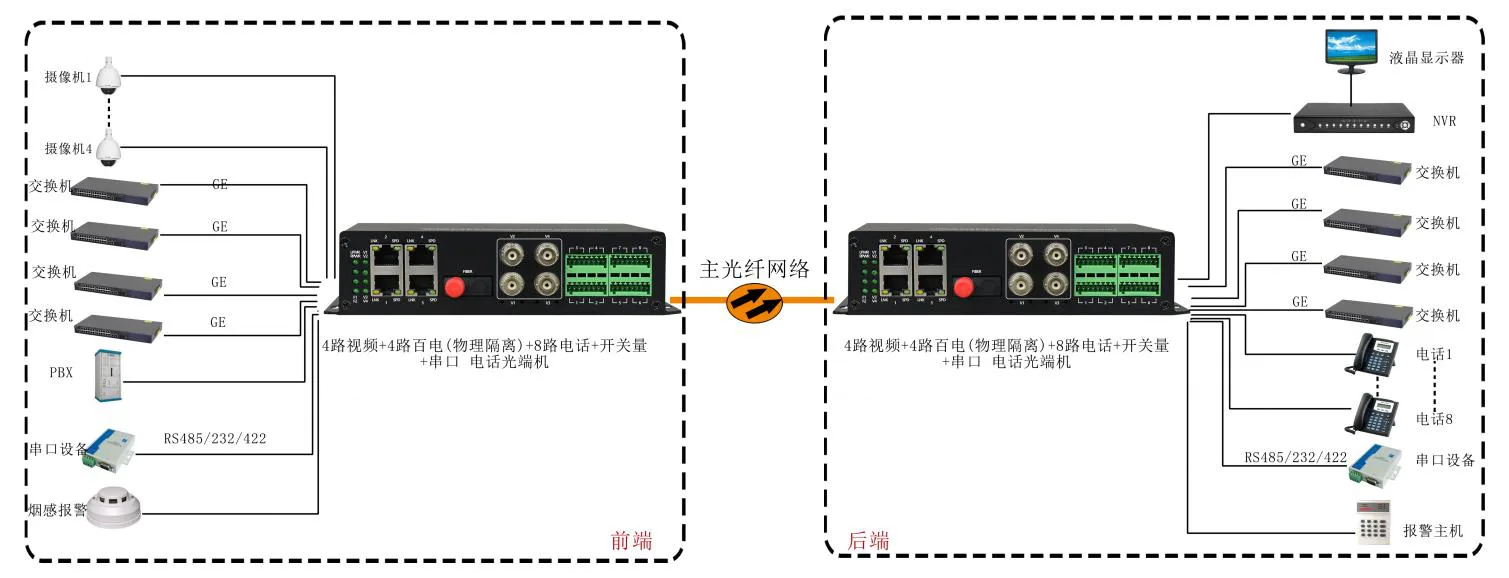

4路视频+4路百电(物理隔离)+4路电话+开关量+串口+电话光端机 武警光端机 应用方案图
产品尺寸
产品视频
