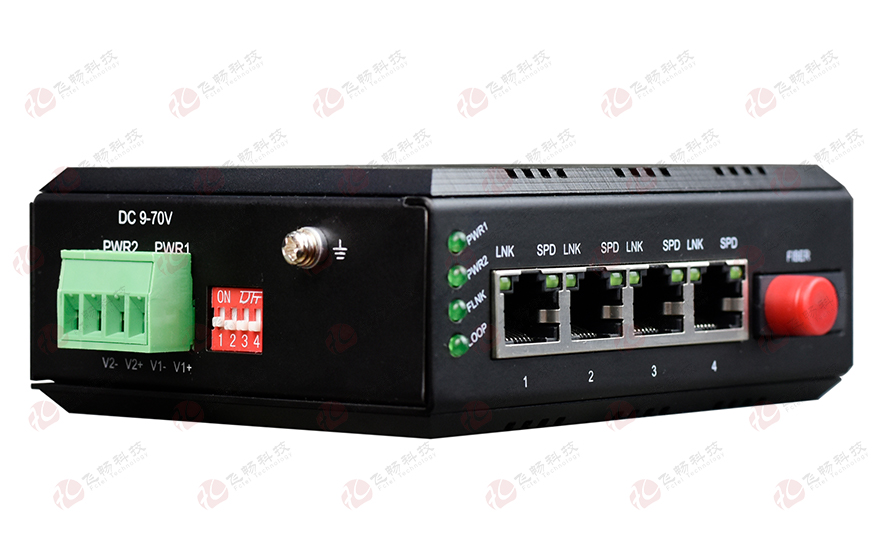

mini工业轨式 4路百兆(物理隔离,总带宽100M)转1路百兆光

型号:物理隔离收发器留言

描述:设备带4口电以太其中1,2口为千兆和3,4口为百兆实现物理隔离,分别能达到双向1000M与100M的带宽,总带宽为双向1100M。

产品描述
本系列产品是以太网IEEE802.3介质转换器,设备带4个物理隔离百兆以太口,总光纤带宽为双向100M的带宽,光纤距离(20/40/60/80/120公里),可以传输4种不同业务的以太网,相互隔离。

功能特点
◆ 工业以太网系列,专为严酷苛刻的工业环境而设计;

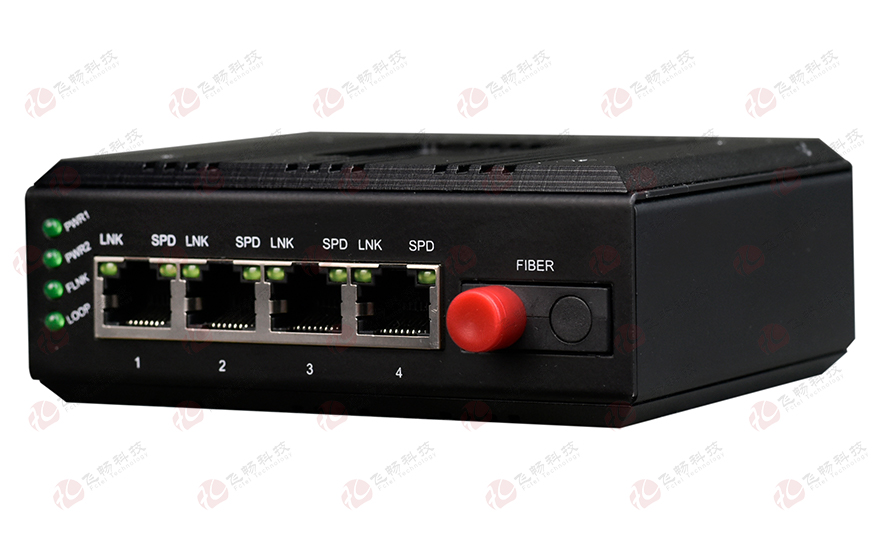

◆ 设备提供1路百兆光口;4路百兆以太网电口;
◆ 以太网总带宽100M,通过一根光纤传输,对端接收的4路以太网信号也完全独立,互不干扰,互不影响;
◆ 电接口(RJ45接口)支持10/100M自适应、全/半双工方式、MDI/MDI-X自动侦测;
◆ 电源支持超强防雷功能:防雷击,可抗感应高压,防浪涌等;无风扇高效散热,降低修复时间;

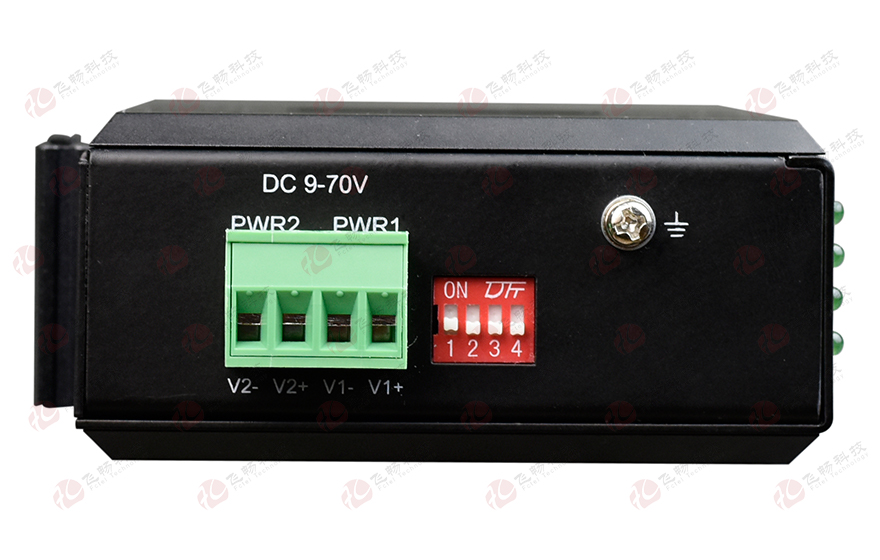

         双DC供电时(5.08mm接线端子):
         可以DC9-70V或AC7-50V宽范围电源供电,电源具备极性自动检测功能,安装时无需区分正负极;

◆ 支持内部隔离,冗余双电源输入;防反接保护
◆ AC供电时(三位梅花AC座):
◆ 支持AC~85-265V交流,或DC110-300V直流宽范围输符合工业四级电磁兼容性要求;
◆ 超强防雷功能:防雷击,可抗感应高压,防浪涌等;
◆ 无风扇高效散热,降低修复时间;
◆ IP40防护等级,铝合金阳极氧化工艺外壳,能够经受住恶劣环境的考验;

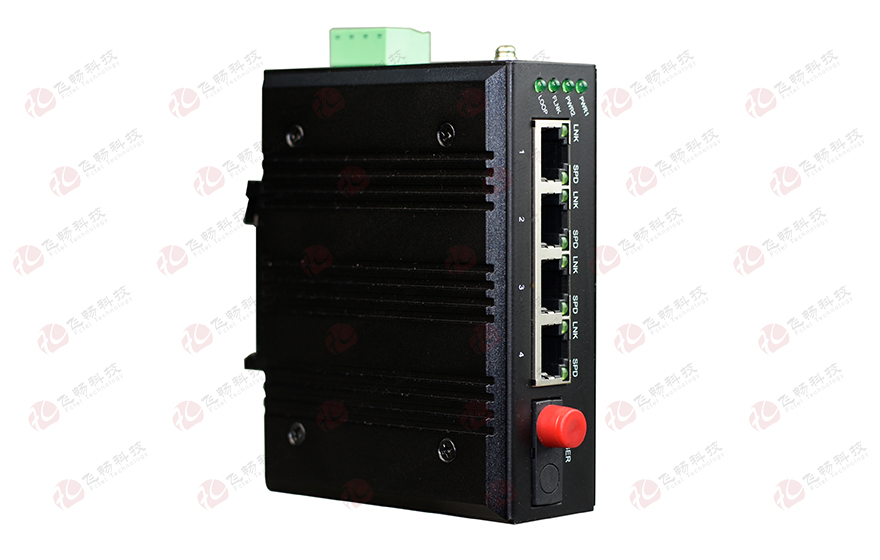

◆ 提供DIN 35mm轨式安装,或壁挂式安装方式;
◆ 宽温型:工作温度-40℃~ +85℃;
◆ 所有型号皆通过100%烤机测试,保修期:5年;
技术参数
◆  光纤部分

   光纤:1*9光模块 (SFP可选)
   光纤接口:FC/SC/ST/(SFP可选)
   波长:850nm/1310nm 多模;1310nm/1550nm 单模
   无中继传输距离:0~120Km
   典型发射功率: 单模100uw — 0.93mw

◆ 10/100M以太网接口

   协    议:符合IEEE 802.3ab,IEEE 802.1z
   速    率:10/100M/1000M自适应,全/半双工完全自适应
   MAC地址表:可以学习4096个MAC地址
   物理接口:RJ45座 支持Auto-MDIX(交叉/直通线自适应

◆ 电源

   DC电源
   冗余双电源输入DC9-70V 或AC7-50V功耗<5W
   过载保护:支持;反接保护:支持;冗余保护:支持
   接入端子:4芯5.08mm间距插入式端子

   AC内置电源
   AC~85-265V交流,或DC110-300V直流宽范围输入功耗<5W
   过载保护:支持;
   接入接口:三位梅花AC座


◆ 机械与产品尺寸

   外壳:                 IP40防护等级,铝合金材质
   尺寸:                 110mm(长) x 86mm(宽) x 40.5mm(高)
   安装方式:          导轨安装、壁挂式安装
   重量:                 0.45kg/台

◆ 环境指标

   工作温度:-30℃—+75℃(工业级) ;实验环境测试可通过(-40℃—+85℃
   储存温度:-30℃—+75℃
   工作湿度:0%—95%(无凝结)
   MTBF:    >100000小时
