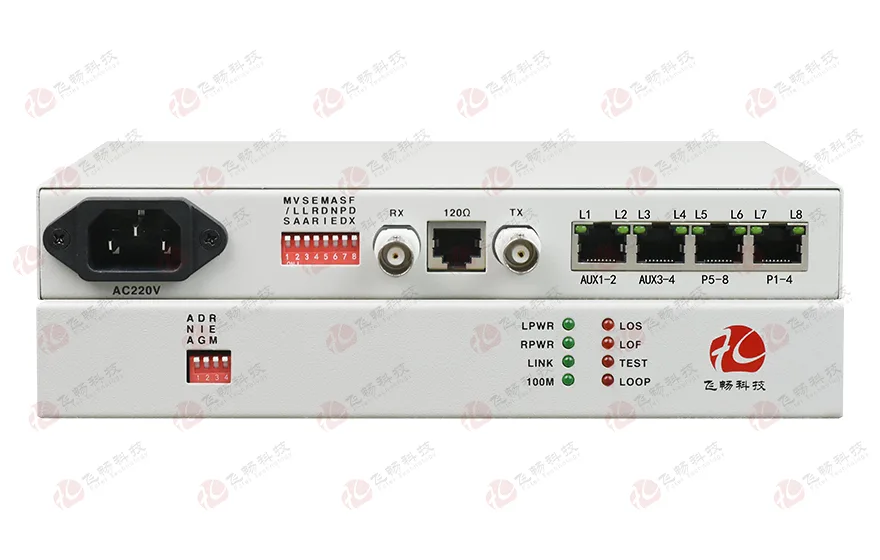

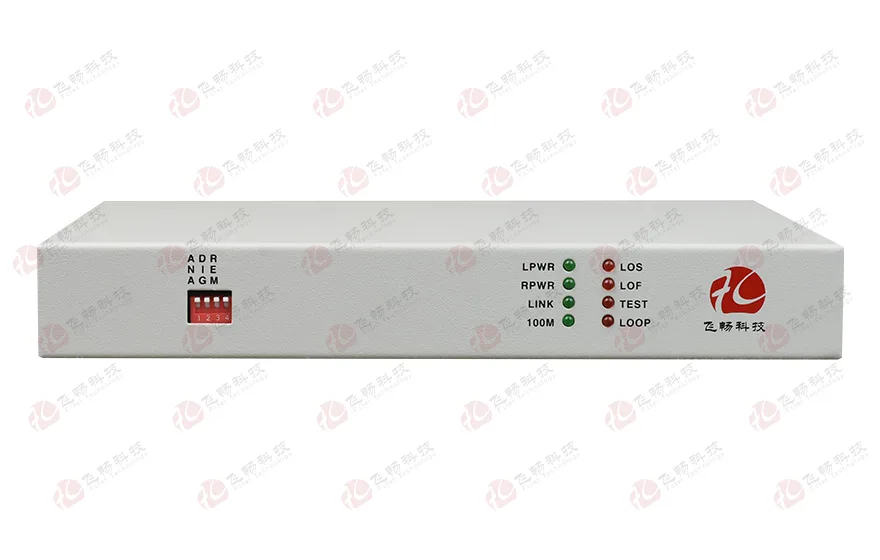

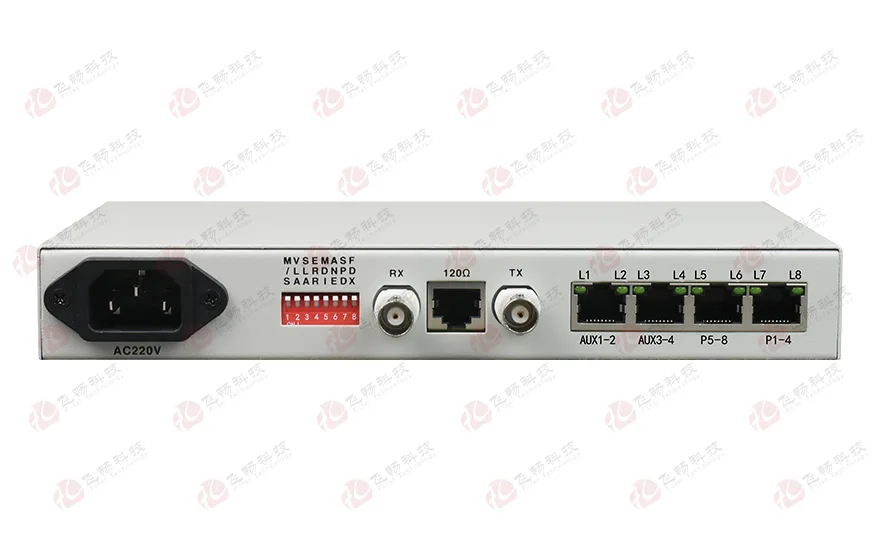

桌面型8路电话+4RS232 E1 复用

型号：FCC-E1O8R4/FCC-E1S8R4次留言

描述：E1复用提供8路电话+4路RS232，支持4U插卡式；有4U机架插卡型，可提供8路电话输出，选配4路RS232。

产品描述
       本设备为迷你型，有4U机架插卡型，可提供8路电话输出，选配4路RS232。设备电部分为全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。许多电信运营商的客户都是租用E1线路用于电脑联网，可采用本设备在E1租线上开通几路电话，这样总部与分公司之间就可以免费通话了。
功能特点
◆ 基于自主知识产权的集成电路；
◆ 可监控对端告警状态；
◆ E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；
◆ 语音口支持FXO口和FXS口，EM2/4音频接口，FXO口与程控交换机对接，FXS口与用户的电话机相连；
◆ 8路语音接入，支持来电显示功能和反极性计费功能；
◆ 支持各个站点的相互放号功能；
◆ 能检测E1信号丢失时为对端设备关机还是E1不通；
◆ 提供2种时钟方式：E1主时钟，E1线路时钟；
◆ 提供3种环回功能：E1本端自环(ANA)，以太网接口向远端环回(DIG)，命令对端以太网接口向本端环回(REM)；
◆ 有伪随机码测试功能(PATT)，便于线路开通，即可以当一个的E1误码仪来用；
◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；
◆ 电话接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波8/20μs，开路峰值输出电压6KV标准。
技术参数
◆ E1 接口
   设备接口：        设备接口符合G.703建议
   速   率：            2048Kb/s±50ppm
   码   型：            HDB3
   阻   抗：            非平衡式 75Ω/平衡式 120Ω
                            非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
   抖动特性：       满足G.742、G.823建议
   输入口允许衰减：0～6dBm
◆ FXS 用户电话口
   振铃电压：       75V
   振铃频率：       25Hz
   二线输入阻抗：600Ω(摘机)
   回损：              20dB
◆ FXO 中继口
   振铃检测电压：35V
   振铃检测频率：17Hz-60Hz
   二线输入阻抗：600Ω(摘机)
   回损：               20 dB
◆ E&M 2/4线音频接口
  E&M类型：    TYPE V
  E线最大电流：22mA;饱和电压：3V
  M线恒定电流：7mA; 最小检测电流：5mA
  AD增益：0dB;
  DA增益：0dB
  2/4线输入阻抗：600Ω
◆ 磁石电话接口
  振铃电压：75V
  振铃频率：25Hz
  二线输入阻抗：600Ω(摘机)
  回损：20dB
◆ 串行接口
   标准：       EIA/TIA-232 RS-232 (ITU-T V.28)
   串口界面：RS-232: RXD TXD Signal Ground
   物理接口：RJ45
◆ 电气和机械特性
   系统电源：        AC180V ～260V；DC –48V；DC +24V
   功耗：               ≤5W
   外观结构:         216（长）X140（宽）X31（高）mm 桌面型

◆ 环境指标
   工作温度：       -10℃—+60℃
   储存温度：       -40℃—+85℃
   工作湿度：       0%—95%（无凝结）
   MTBF：           ＞100000小时
应用方案

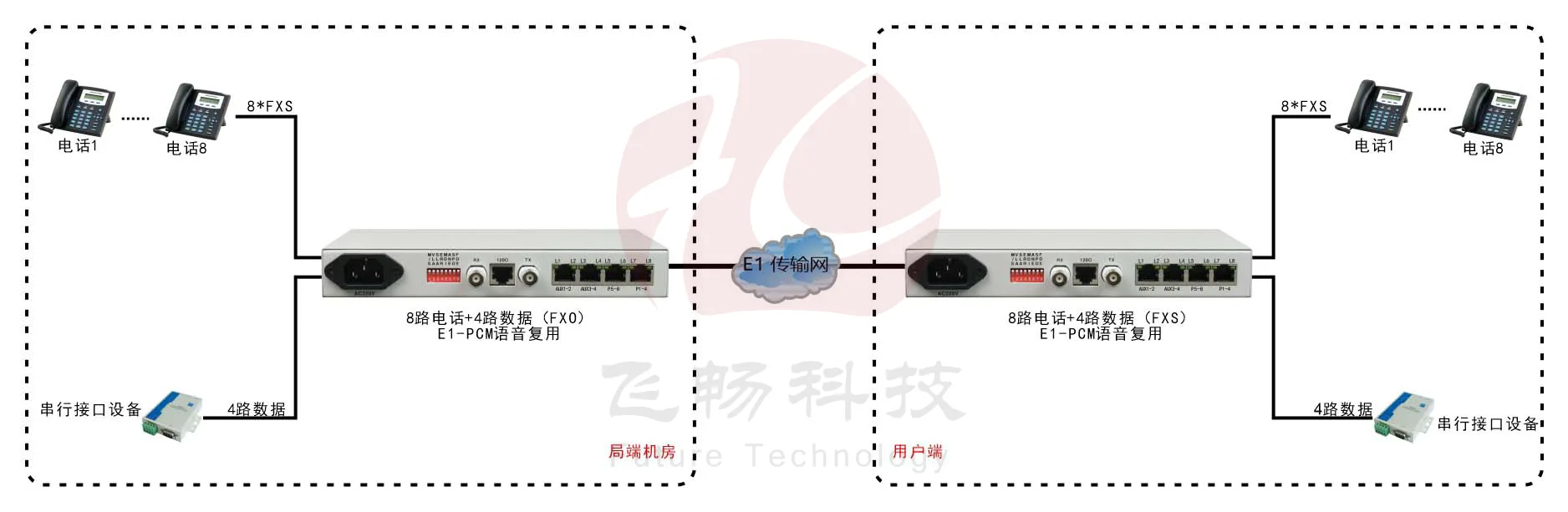

应用方案图例一

桌面型8路电话+4RS232 E1 复用

普通语音业务的接入

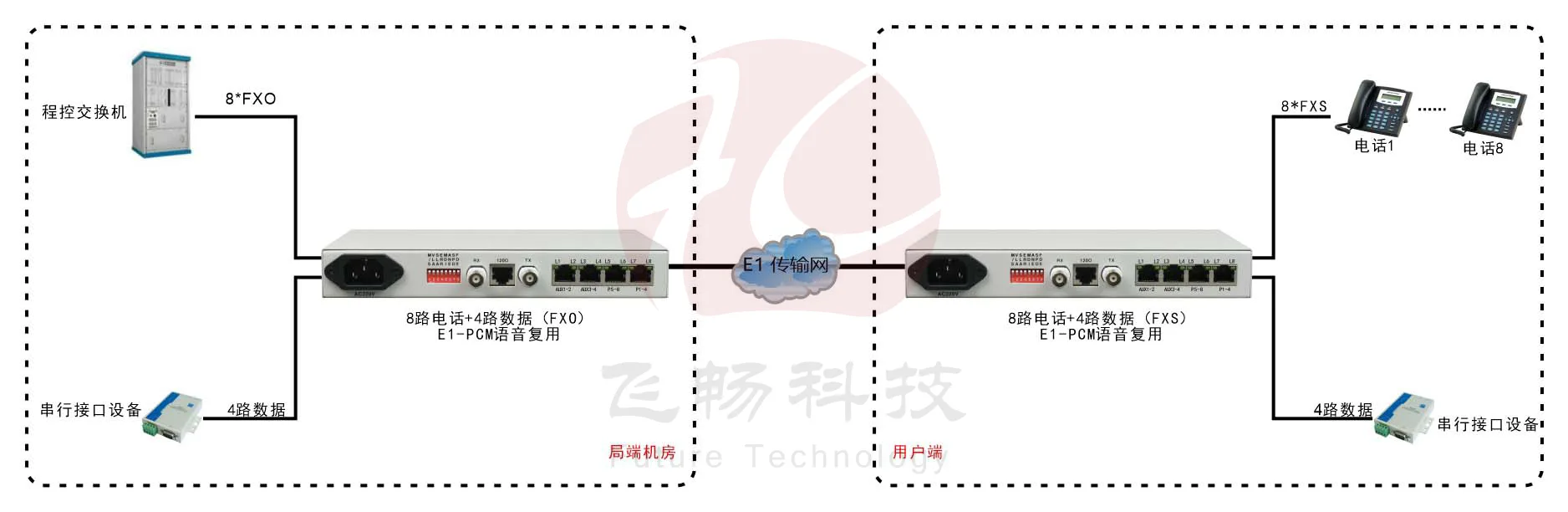

应用方案图例二

桌面型8路电话+4RS232 E1 复用

热线电话接入
