  • 飞畅科技-工业级2路串行接口(1*RS422/485和1*RS232）光猫
  • 飞畅科技-工业级2路串行接口(1*RS422/485和1*RS232）光猫
  • 飞畅科技-工业级2路串行接口(1*RS422/485和1*RS232）光猫
  • 飞畅科技-工业级2路串行接口(1*RS422/485和1*RS232）光猫

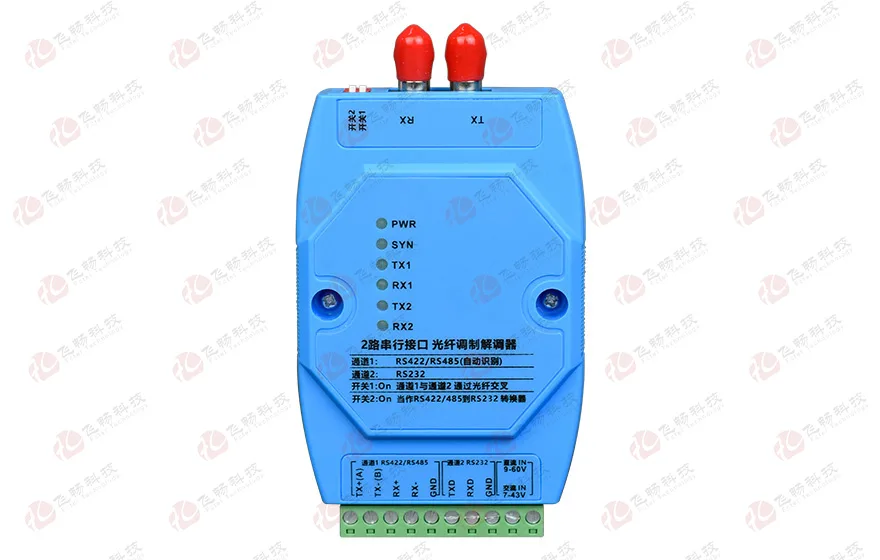

工业级2路串行接口(1*RS422/485和1*RS232）光猫

型号：FCP-D2次留言

描述：带通道交叉功能，可以通道1的RS422/485与第2台通道2的RS232对通；也可以单台设备当作RS232转RS422/485的转换器功能。

产品描述
       本光纤MODEM 提供2路串口光纤中传输，第1为支持RS422/485接口，第2路为RSS32接口，带通道交叉功能，可以一台通道1的RS422/485与第2台设备的通道2的RS232对通；也可以单台设备当作RS232转RS422/485的转换器功能。
       该产品突破了传统串行接口通讯距离与通讯速率的矛盾，同时，也解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了数据通讯的可靠性、安全性和保密性，可广泛用于各种工业控制、过程控制和交通控制等场合，特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。
功能特点
◆ 基于自主知识产权的集成电路；
◆ 提供最多2路串口；串口1支持RS485/422(二种数据接口自动识别)，串口2支持RS232接口，3线RS232 (TXDRXDGND)；
◆ RS485/422通道可以传输异步从0-512kbps波特率自适应的串口数据，RS232通道可以传输异步从0-256kbps波特率自适应的串口数据；
◆ 带通道交叉功能，可以一台设备的通道1：RS422/485与第2台设备的通道2：RS232对通，可以当成RS232/422/485三种业务接口同时选择使用，方便现场开通业务;
◆ 可以单台设备当作RS232转RS422/485的转换器功能;
◆ 串口防雷达到IEC61000-4-5(8/20μS)差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω)标准;
◆ DC9-55V或AC7-50V宽范围电源供电，电源具备极性自动检测功能，安装时无需区分正负极；
◆ 电源支持过载保护、防反接保护;符合工业四级电磁兼容性要求;
◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等;无风扇高效散热，降低修复时间;
◆ 提供DIN 35mm轨式安装，或壁挂式安装方式；
技术参数
◆ 光纤部份
光口：1
光纤：单纤双纤
光纤接口：FC/SC/ST可选
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：20~120Km
典型发射功率:
       单模1310/1550nm：≥-9dBm
       多模850nm：-18dBm
       多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
◆ 串行接口
标准：
       EIA/TIA-232 RS-232 (ITU-T V.28)
       EIA/TIA-422 RS-422 (ITU-T V.11)
       EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面：
       RS-422: TxD+ TxD- RxD+ RxD- GND
       RS-485 4 wires: TxD+ TxD- RxD+ RxD- GND
       RS-485 2 wires: A(对应TX+) B(对应TX-) GND
       RS-232: RXD TXD GND
◆ 电气和机械特征
系统电源： AC7V～50V；DC9-55V；
功耗： ≤5W
外观结构： (长×宽×高) 72*125*26mm亚当模块
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF： ＞100000小时
◆产品规格
产品型号 FCP-D2
产品功能描述 在光纤上同时传送1路RS422/485串口，与1路RS232串口
业务端口描述 1个光纤接口；1路RS422/485串口，1路RS232串口
电源 AC7V～50V；DC9-55V；
产品尺寸 (长×宽×高) 72*125*26mm亚当模块
重量 0.15Kg/台

应用方案

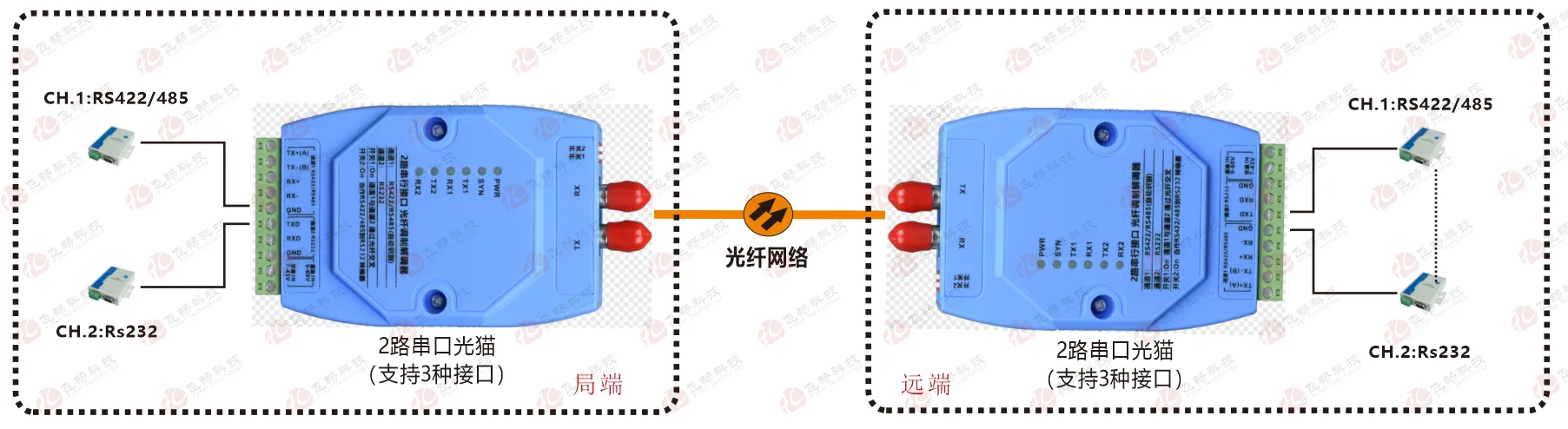

案例一：常规应用，当作2路串口光猫应用，第1路RS422/485第2路RS232

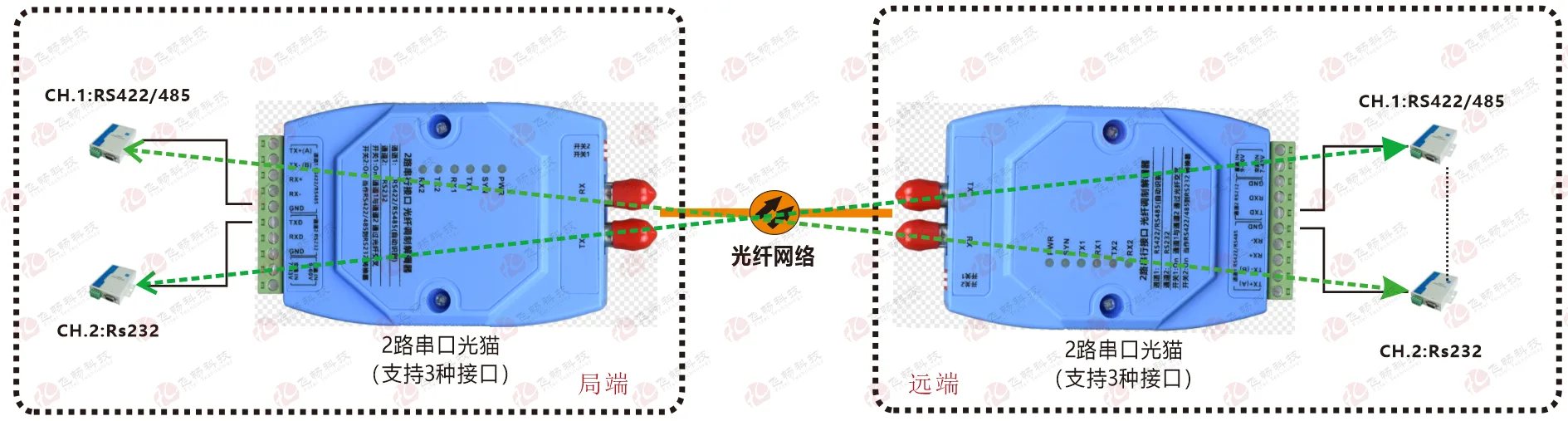

案例二：DIP1=ON，通道交叉，一台的通道1：RS422/485另一台通道2：RS232对通，
                                                    一台的通道2：RS232另一台通道1：RS422/485对通

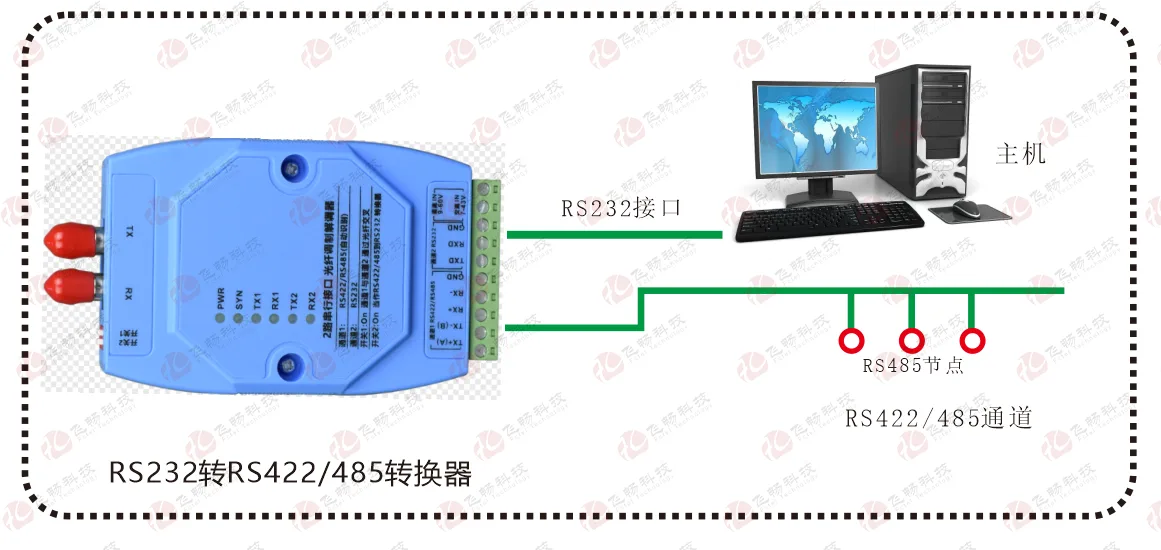

案例三：DIP2=ON，当转换器，设备的通道1：RS422/485与通道2：RS232对通

产品尺寸
产品视频
资料下载
工业级2路串行接口(1*RS422/4851*RS232，带通道交叉与RS232转RS485功能) 光猫 规格书
