模拟量光端机怎么选：量程、精度、刷新周期与光路验收

先写清远端需要得到什么

模拟量光端机常用于把现场仪表的电流或电压信号送到远处的控制柜。例如液位变送器输出4–20mA，控制室的PLC需要继续读取同一量程的电流。发送端测量输入，光链路传送相应数据，接收端再恢复电流或电压输出。选型要保证整条测量链匹配，不能只比较能传多少公里。

先列出每路信号的类型、量程、方向、通道数量和接收对象。PLC是可编程逻辑控制器，它的模拟量输入模块也有自己的接线与量程条件。若远端需要的是网络寄存器而非模拟电流，应选支持相应采集协议的设备。光口相同、都写模拟量，并不能证明两种方案可以互换。

量程匹配还包含供电和负载

4–20mA表示用电流大小表达测量值，0–10V则用电压大小表达。两线制变送器可能从电流回路取得供电，另一些仪表使用独立电源。光端机的电流输入是否提供回路电源，需要按端子说明确认；不能把两个主动供电的接口直接接在一起，也不能在需要供电的回路中漏掉电源。

电流输出还需要足够的负载驱动能力。接收模块、线路和保护器件都会占用相应电压余量，超过允许条件时，高端电流可能达不到设定值。电压接口要核对输入阻抗及参考端，避免错误共地或过重负载。先证明输入输出电气条件正常，再讨论传输精度，顺序反过来容易把接线问题误判成器件误差。

分辨率不是整机精度

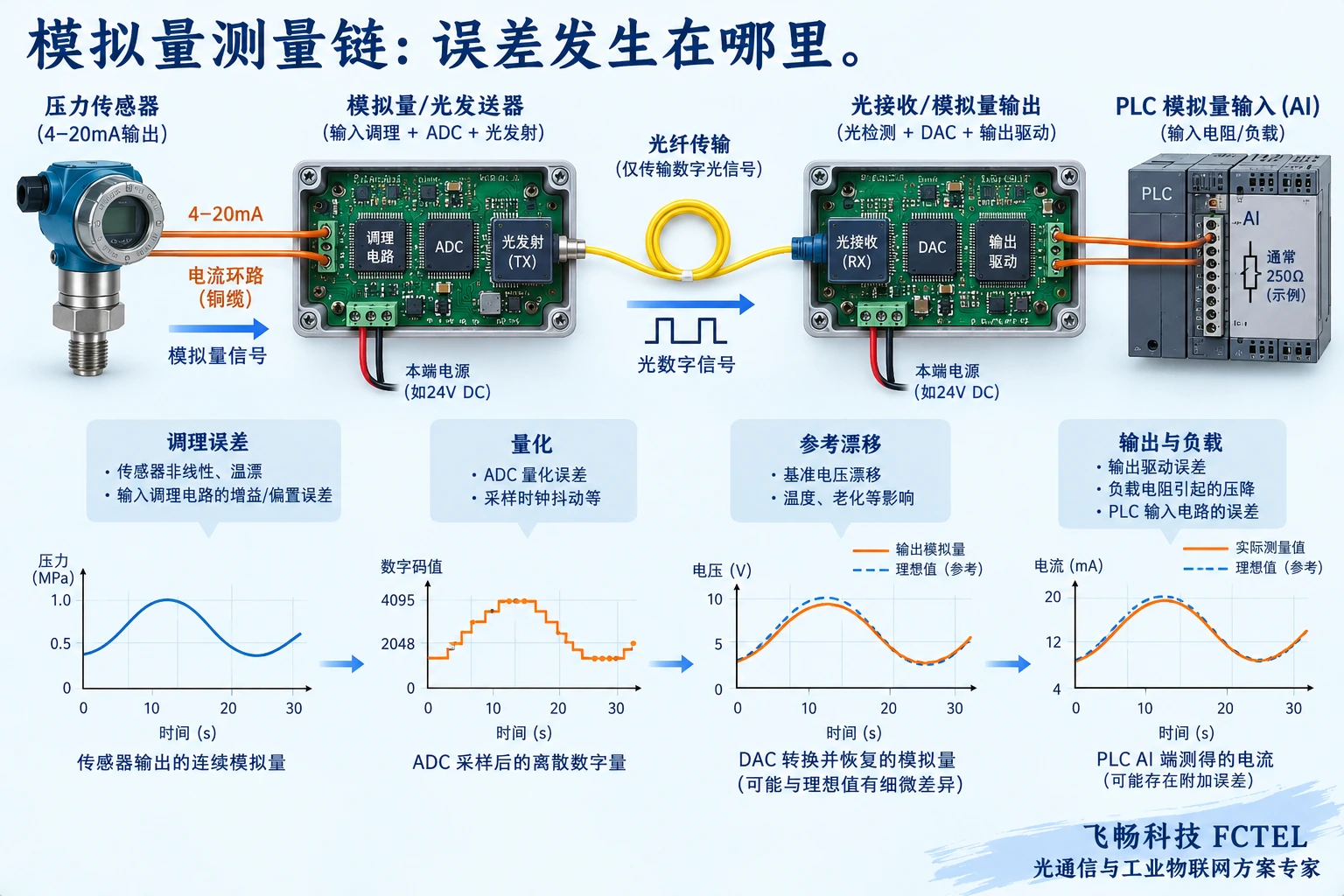

ADC是模数转换器，把连续电压转换为数字代码；DAC是数模转换器，把数字代码恢复为相应电压或电流。分辨率描述代码能分出多少档。例如假设12位转换覆盖完整16mA跨度，理想步长约为16÷4096mA。这只是讲解量化的例子，实际设备可能以0–20mA作为硬件满量程，计算结果就不同。

精度还受到输入调理、参考电压、偏移、增益、温度漂移和输出驱动等因素影响。位数多不意味着所有环节误差都小。规格写百分比时，要问清是相对满量程还是相对读数、包含哪些通道和温度条件。把一个ADC芯片的典型性能当成整套发送器与接收器的保证值，会低估实际系统误差。

采样、输出刷新和总延迟各有含义

采样频率指输入多久被测量一次，输出刷新周期指远端多久更新一次数值，总延迟则包含输入滤波、采样、数据组织、光传播、接收处理与输出建立。某一项很快，不能代替其它项。多通道设备还要问清每通道有效速率，避免把全部通道合计的数据吞吐量误当成单通道能力。

温度或液位缓慢变化时，稳定性和误差可能更重要；用于快速控制时，还要测阶跃响应、更新抖动及异常状态恢复。增加滤波有助于压低噪声，却可能使变化显得迟缓。需要多路同步比较时，应确认采样结构和时间关系，而不能从FPGA、工业级或高速三个词推出所有通道在同一时刻采样。

光纤隔开传输媒介，仍有光学条件

光纤中的信号不靠长金属导体传送，有助于降低该段电磁耦合和地电位差带来的问题。但两端短铜线、电源、端子与设备仍可能受到干扰，光纤不能代替整套接地、布线和保护设计。测量入口已经失真时，稳定传送错误数据也不会让它重新准确。

光路要核对纤型、收发配对、接头、发射功率和接收功率窗口。预计接收功率应扣除光纤、接头及熔接损耗，并考虑工程余量；光太弱和超过允许上限都可能有问题。公里数只是特定条件下的指标，同样距离的不同光路未必有相同损耗。没有光功率数据时，不能用单模或多模名称直接推导可用余量。

把失联行为作为选型条件

传输中断后，远端可能保持最后一次有效输出，也可能回到规定值，具体行为取决于型号和配置。保持值能够避免某些突变，却同时意味着该读数已经不再代表当前过程。PLC需要通过可用的链路状态、独立告警或数据有效性机制识别这种情况，不能因为数字仍在正常范围就认为测量有效。

低于4mA可提示超出正常测量范围，但不自动等于某一种确定故障。仪表是否用约定电流报告故障、光端机是否透传这些电流、PLC是否设置相应阈值，都要分别确认。安全动作由项目风险分析与控制设计决定，不应一概推荐断纤归零，也不能把保持功能说成适合所有执行机构。

用飞畅资料建立可核对的需求表

飞畅模拟量产品分类可用于查找匹配的接口方案。其4路模拟量、开关量及串口混合光端机详情列有FPGA处理、12位转换和可设置的断纤保持功能，可作为评估多业务与异常输出需求的候选。选配光备份与实际交付通道组合，需要按准确型号确认，不能仅凭系列概述决定采购。

该详情页中电流与电压项目的延迟表述不同，部分概述与通道数量字段也需进一步核实。采购表应写明所需输入输出范围、每通道速率、误差定义、负载、供电、失联动作及光路条件，再请厂家确认。文章中的计算与通用原理不替代产品规格，也不将最高距离、最快转换与所有附加功能拼成一台设备。

五点验证比只看中间值更有用

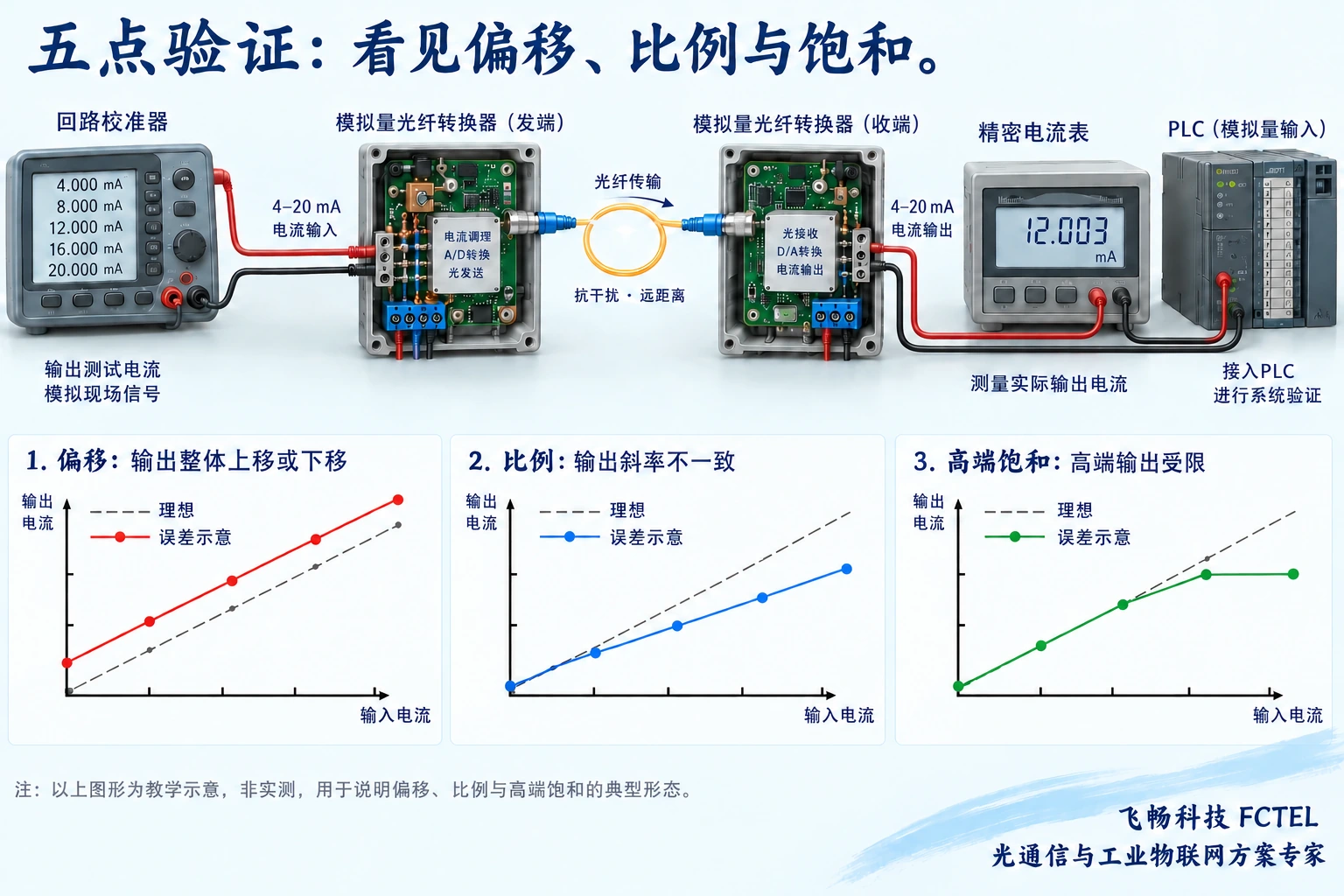

以4–20mA为例，使用适合的信号源依次给出4、8、12、16、20mA，记录近端输入、远端输出及PLC工程值。先在短光纤和已知负载条件下建立基准，再换为现场正式光路。每点记录稳定后结果，必要时比较上升与下降过程，才能发现偏移、比例误差、饱和或迟滞。

这叫验证，只有在设备允许且按规定调整参数后，才可称为相应校准过程。另测一次可控的信号变化，观察输出响应；在允许的维护条件下测试断纤和恢复，确认告警及失联策略。保存型号、通道映射、负载、量程与测量仪器信息，验收结果才可复现，也能为后续排查提供依据。
