模拟量光端机怎么排障：无读数、偏差、跳变与断纤保持

先确定错误从哪一步开始

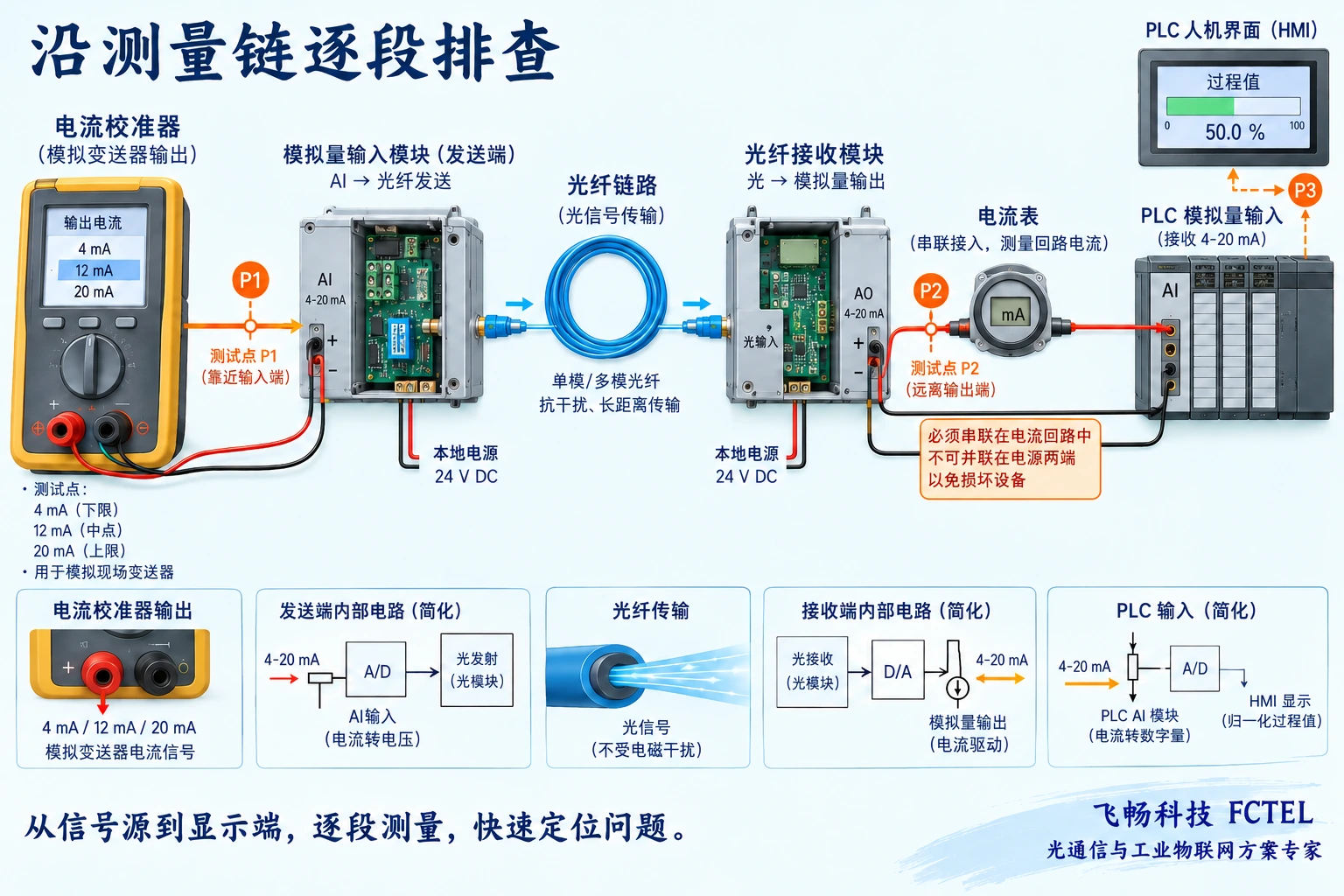

模拟量光端机出现无读数、数值偏差或画面停住时，先把链路分为信号源、近端输入、光链路、远端输出及PLC五段。这里的PLC是最终读取测量值的控制器。每段都保留可观察证据，才有办法判断是传感器没有产生信号、转换出现偏差，还是显示规则设置错误。

测试前记录原有量程、通道、输出策略和报警状态，按现场维护权限安排，避免测试电流直接引发执行器动作。可用离线负载或获准的维护状态检查。不要同时换设备、调量程、清参数和重新接线，否则即使暂时恢复，也难以解释真正原因，后续故障仍可能重复。

没有电流先看回路是否成立

4–20mA仪表可能需要回路电源，也可能采用独立供电。检查光端机输入是否提供所需电源、两线制仪表接线角色以及回路是否闭合，不能仅因设备工作灯亮就判断传感器已供电。电压接口则要确认输入范围、参考端和实际电压，不能按电流回路的方法直接照接。

测量电流需要在正确条件下串入适合的电流表，不能将电流档直接跨接电源两端；测电压应使用相应高阻电压档。按照仪表说明与现场安全流程操作。没有电气输入时，光链路正常也不会产生正确测量。输入端端子松动、接反或接口类型错误，都应在深入修改内部设置之前排除。

高端上不去要检查负载余量

若中间点看起来正常，到高端却无法达到20mA，要检查电流驱动所需的电压余量。接收负载、线路与其它串联器件都会产生压降，供电不足或总负载超过允许范围时，输出可能饱和。近端变送器回路和远端AO回路是两段不同电路，应分别确认，不能只测其中一段。

先按说明换用已知允许的负载，在同样输入下比较输出，再检查供电及相关压降。电压输出带过重负载，也可能偏低。不要为了让读数达到目标，先在PLC里放大比例掩盖饱和；这样会让低端失准，并隐藏真实电气问题。任何负载替换都要在受控条件下实施，不能随意短接保护器件。

五点数据可以区分偏移和比例问题

使用匹配的信号源给出4、8、12、16、20mA，等待稳定后记录近端实际输入、远端输出与PLC显示。若各点近似多出同样电流，可能涉及偏移；若偏差随输入增大，可能涉及比例、量程或增益；若只在高端偏低，更应关注饱和与负载。这里描述的是排查线索，最终仍需实测确认。

假设4–20mA对应0到10米液位，12mA应为5米；若远端确实为12mA而PLC显示6米，先查PLC是否误用0–20mA缩放。已知信号点验证不等于擅自校准。只有型号提供相应调整步骤且满足条件时才按规范执行，不能用未知菜单修改量程后把结果称为修复。

跳变与迟缓需要不同观察方法

数值跳变时，观察近端电气信号是否也在跳变。若输入同样波动，应查传感器、供电、端子、布线或真实过程；输入稳定而远端变化，则继续比较转换、负载与链路状态。光纤段不靠金属电流传送，不意味着两端铜线和电源都不受干扰，不能把全部问题统一归为光纤抗干扰不足。

响应迟缓则要考虑输入滤波、采样、输出刷新及PLC扫描。滤波增加后波动变小，可能同时拉长响应时间。用可控信号变化观察时间关系，记录测试工具和负载条件；不能用光模块速率推断最终输出多久建立。对纯模拟量端子传输设备，也不应把调整串口波特率当成默认排障步骤。

光路故障按配对和功率检查

检查配套型号、纤型、光接口及收发关系，按说明确认光链路。使用适合的清洁方法处理端面，必要时用光功率工具测量并对照接收窗口。插头能插入不表示业务编码兼容，收光也不表示模拟量通道映射正确。不要直视光口，不能用肉眼看有无亮光作为检测。

先换用已知正常的短跳纤，保持两端设备、输入和负载不变；若恢复，再检查正式光路中的接头、熔接与损耗。如果短纤也失败，就继续核对配对、光模块和设备状态。需要光备份时，按实际选配功能分别测试主备路径及切换，不能把第二只光口存在直接当成故障已经被消除。

固定读数可能是保持了旧值

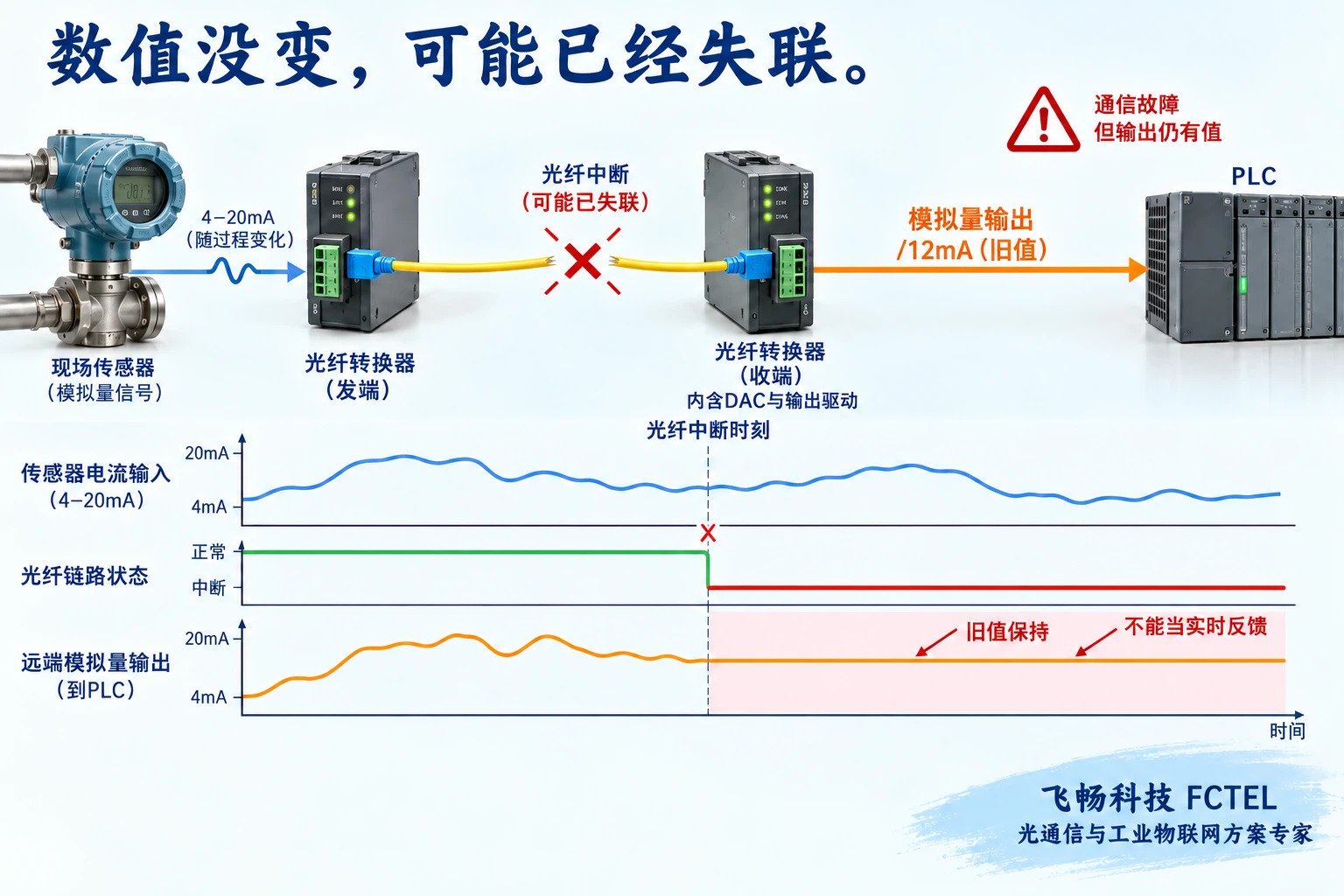

当画面不变，先确认现场是否真的稳定，然后查看输入变化能否传到远端。有些设备在断纤或发送端掉电后保持最后一次有效输出，因而PLC可能继续显示正常范围内的旧值。这个现象与输出正常更新完全不同，必须结合链路告警或实际有效性机制判断。

飞畅混合光端机详情列出可通过设置开通的断纤保持功能，排查时应核对该状态及实际故障输出。保持值、归零或其它设定都有适用条件，不能不经工艺分析直接统一处理。记录上电、失联和恢复后的输出与报警，确认恢复过程中何时开始接受新值，避免旧值被长期当作实时测量。

恢复后按同一基准复验

修复某个端子、负载或光路后，重新执行已知点验证，保存修复前后的对应记录。若涉及多通道，逐路改变输入并确认远端变量，排除误映射；需要同时工作的通道也一并运行。测试中不要只取一个好看的中间读数，应覆盖项目实际范围及允许的动态变化。

最后接回现场仪表，确认工程值、告警与控制逻辑一致，并在获准条件下检查失联恢复。把型号、量程、供电、负载、光功率、输出策略和测量方法交接给维护人员。排障的完成标准是找到原因并证明完整链路恢复，而不是设备重启后灯亮。保留可重复的证据，下次异常才能减少盲目更换。
