FPGA模拟量转光纤怎样工作：通道调度、刷新周期与失联输出

FPGA解决的是怎样组织数据

多路压力、温度或位置传感器需要通过光纤送到远端时，设备不仅要测量每一路电流或电压，还要记住它来自哪个通道，并在接收端送回正确的输出。FPGA是一种可以配置逻辑电路的器件，可把数据读取、通道组织和传输控制安排为相应硬件逻辑。它承担这些数字任务，不直接把光照变成压力读数。

模拟量仍需经过模拟电路和转换器。完整路径通常包括输入保护与调理、ADC、数字处理、光发射与接收、DAC及输出驱动。输入是4–20mA还是0–10V，远端输出是什么、是否双向传送，都由设备的接口和版本决定。外壳上有FPGA并不能证明任意信号都能接，也不等于零误差或零延迟。

输入调理先把信号变成可测范围

输入调理负责将接口信号调整到ADC允许测量的电压范围。电流输入可通过适当的采样与放大电路得到可测电压，电压输入则可能需要缩放、缓冲和滤波。具体电路由产品决定。保护器件用于应对规定条件下的异常，滤波用于控制带外干扰，它们都不能替代正确量程和供电接线。

ADC按既定时序测量输入，并用数字代码表示结果。量化把连续值分到有限档位，因此不能把它描述为数学上完全无损的复制。输入超量程、参考漂移或回路供电不足时，后面的FPGA可能很稳定地传送一个不准确的代码。精度验收必须从接口入口开始，不能只检查数字帧是否正确。

并行处理与同时采样需要分别证明

FPGA可以让多个逻辑模块同时运行，例如一个模块读取已完成转换的数据，另一个组织传输帧。这里的并行指任务能够重叠进行。多个ADC是否同一时刻取样，则要看转换器和采样触发结构；一个ADC依次切换通道的设备，即使使用FPGA，各通道仍可能有时间间隔。

多路信号用于共同判断时，这个间隔可能影响比较结果。缓慢变化的温度不一定敏感，快速变化的力和位置可能需要明确同步条件。应询问通道间采样偏差、每通道有效速率以及输入滤波差异。只拿FPGA的时钟频率作依据，不能推导实际采样是否同步或每路更新是否足够快。

通道编号防止数值送错位置

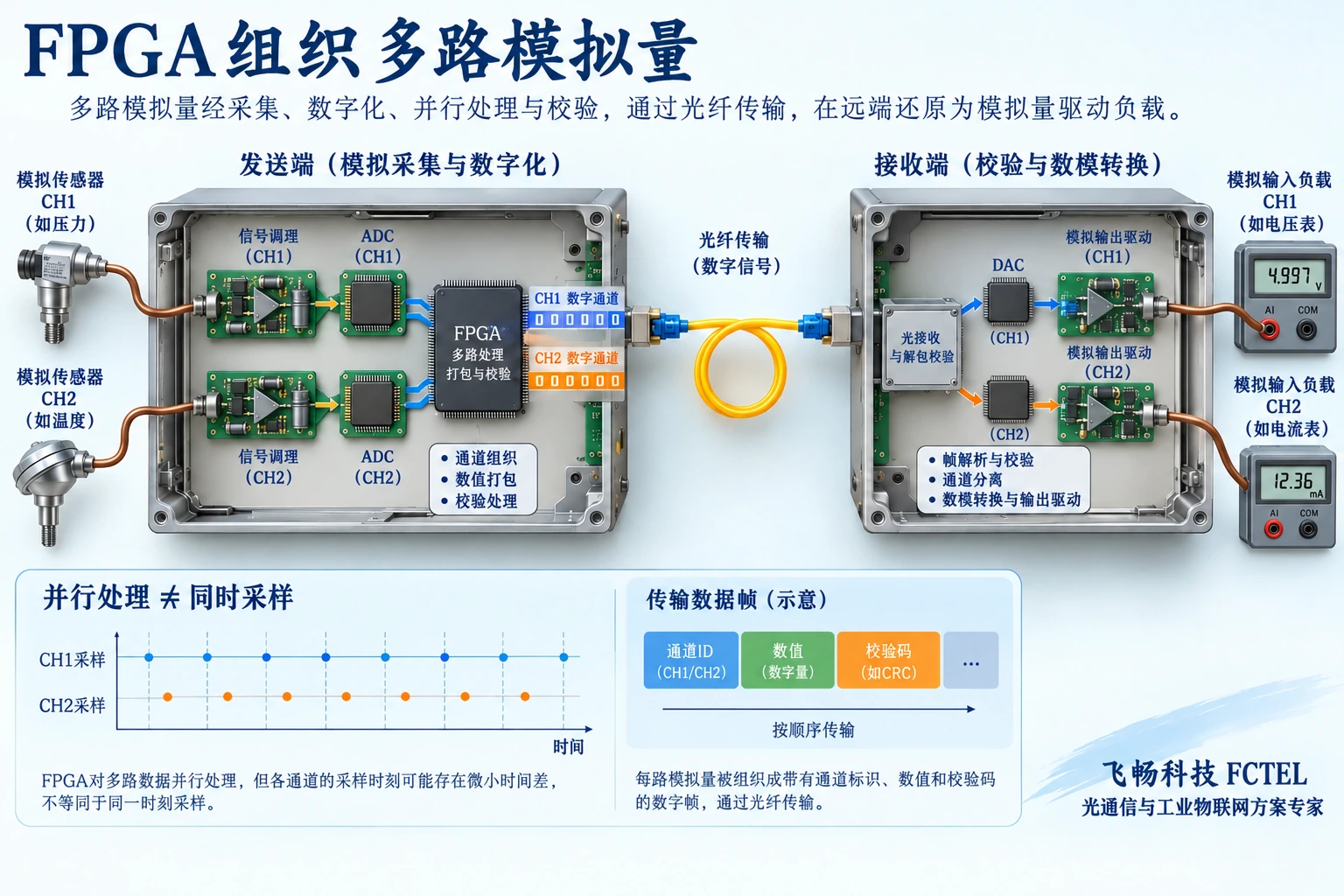

数字处理需要保留通道与数值的对应关系，避免把第一路液位送到第二路压力输出。通用实现可在数据单元中组织通道、数值及相应有效性信息，并使用校验等机制检查传输完整性；具体格式、是否带序号或时间标识，必须按型号确认。图中的数据结构用于解释机制，不是公开某款设备的实际帧格式。

接收端应识别其支持的格式，检查数据，再将有效值送到对应DAC。不能因为两台设备都带同样光接口，就认为业务编码、通道数量和输出规则相同。工程记录要从现场端子一路对应到远端端子及PLC变量。通道映射错误可能让所有指示灯都正常，却把一个真实测量值用于错误的控制对象。

从采样到输出，每个环节都需要时间

输入采样完成后，还要读出代码、组织传输、通过光链路、恢复数据并建立模拟输出。ADC采样间隔、输出刷新周期与一次变化的端到端延迟，是不同指标。例如一个装置频繁采样但批量发送，远端可能仍等待下一次批次；输出滤波也可能让最终电流缓慢到达新值。

MCU是微控制器，通常通过程序、外设或直接存储器访问等方式组织任务。不能笼统说MCU一有两个通道就无法实时工作，也不能说FPGA不受通道数量和带宽限制。两种设计应比较实际转换器、调度方式、有效通道数和测试结果。项目要的是有证据的响应能力，而不是由芯片类别推导绝对性能。

远端保持的可能是过去的值

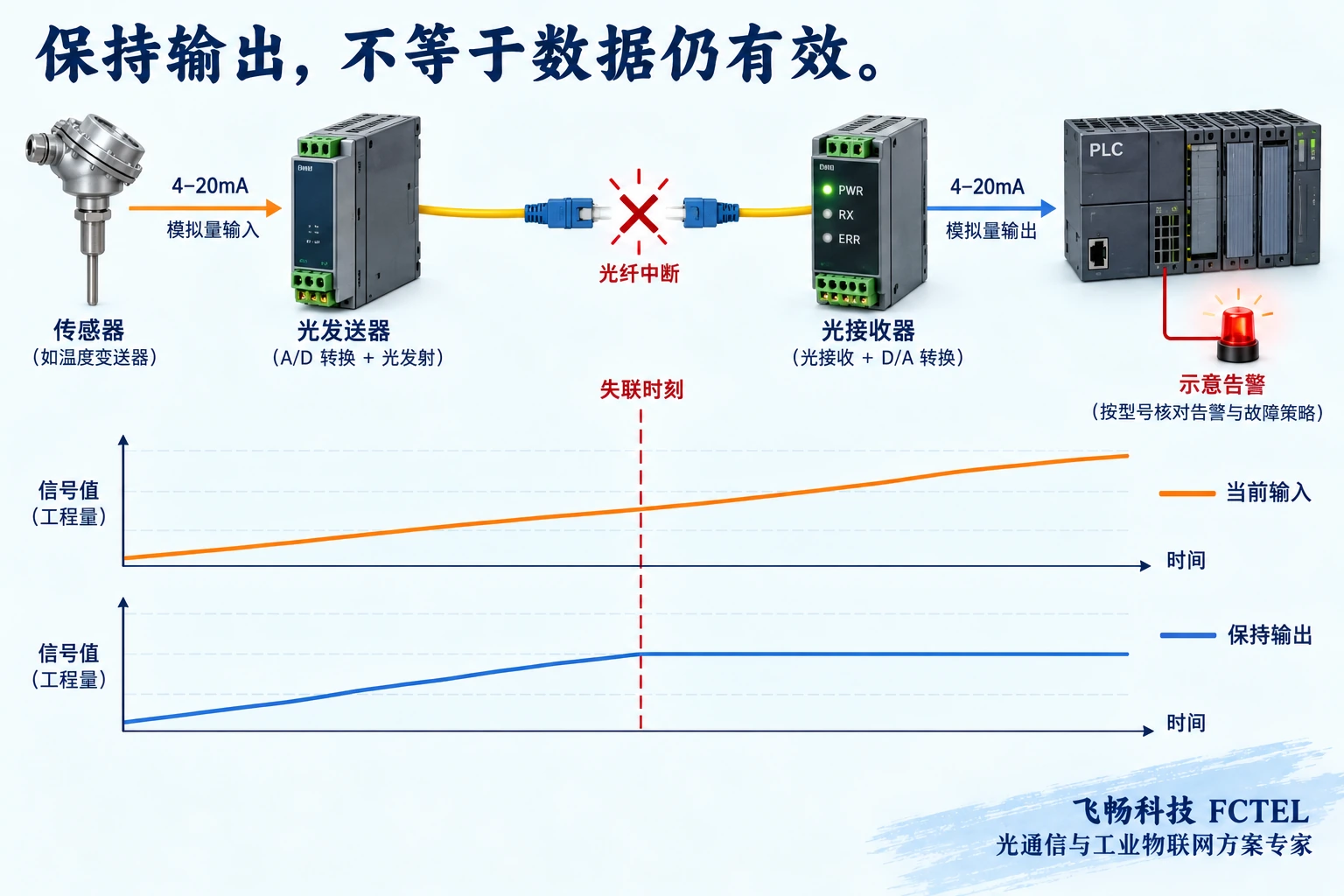

DAC将收到的代码变成模拟输出，输出驱动电路再按规定范围向负载提供电流或电压。若没有新的有效数据，某些设备可以保持最后一次值，另一些输出设定故障值。保持模式解决的是输出突然变化的问题，并不会让断纤后的传感器信息继续更新。

控制系统必须知道读数是否仍有效，必要时利用链路告警、独立状态线或明确的数据有效性机制。不能把图中设想的有效位或超时判断当成所有产品都已经提供的接口。安全设计要根据失联后果选择动作，并验证上电、断纤、发送端掉电与恢复各个状态，避免旧值被当成新的反馈。

飞畅型号资料怎样用于工程判断

飞畅混合光端机详情明确介绍了FPGA处理和模拟量通道，并列出可设置的断纤保持功能。因此它可作为需要模拟量与其它接口组合时的候选，保持动作应与现场控制需求逐项核对。页面中的备份光口为选配条件，不能把普通版本直接画成双路冗余，更不能将备份说成业务绝不会中断。

同一详情的概述、通道字段及电流电压时延描述存在需要确认的地方，订货时应获得准确版本的通道表和测试条件。采样指标不直接等于应用控制周期，常温精度也不自动覆盖全部环境。若要求多通道同步或明确恢复时间，应让厂家提供对应依据并通过样机验证，而不是从宣传词自行补全。

通过两种试验确认结构没有掩盖问题

先逐路注入已知稳定值，记录近端、远端与PLC显示，确认量程、极性及通道映射；再保持其它通道固定，仅改变其中一路，观察有无串扰或误映射。在负载、线缆和供电记录完整的条件下比较多个点，才能判断误差来自接口转换还是接收后的工程量计算。

另用适合的阶跃变化与时间记录工具观察实际更新和响应，测试要包含所需通道同时工作。最后在允许的维护状态下中断光路，确认输出、告警和恢复次序。FPGA逻辑、ADC采样、光链路和DAC输出分别通过验证后，才能说明整套方案适合目标过程；这也比比较单个内部时钟的速度更可靠。
