模拟量光端机怎样传信号：电流电压、ADC/DAC与远端输出

先确定传的是哪一种模拟量

模拟量光端机用于把适配的电流或电压信号传到远处，远端按设备配置恢复相应输出，或把采集数据交给另一类控制接口。例如液位变送器用4—20mA表示液位，光端机延伸的是这条测量通道，不是把液位本身直接变成光，也不是自动生成一套PLC控制程序。本文重点解释采样后经光纤传输、远端恢复模拟输出的常见数字传输方案。

输入可能是4—20mA、0—20mA、0—5V或0—10V，但这些接口不能随意混接。模拟视频、声音、串口数据也不能仅凭名称里有“模拟”就套用。购买前写清输入输出类型、量程、通道、方向、供电及负载，确认两端属于可配套版本。图中的功能块只解释一种通用机制，不代表某款设备内部电路。

电流、电压与工程量怎样对应

假设液位变送器把0至10米对应到4至20mA，12mA就表示量程中点5米。这是为理解换算设定的例子，实际映射由变送器和PLC配置决定。4mA仍代表有效测量的零点，便于和某些异常状态区分，但断线、超量程与故障报警阈值必须按设备约定，不能把任何低于4mA的值都当成同一种故障。

电流回路需要完整回路及足够供电条件，电压输入则需要正确参考端与允许的共模条件。二线制变送器、有源输出和无源输入各有接法，不能只看到两个端子就认定相同。先核对谁供电、谁采集、谁输出，再接线；特别注意不要把两个主动输出接在一起，也不要用模拟量端口直接接RS485。

从输入调理到光纤传输

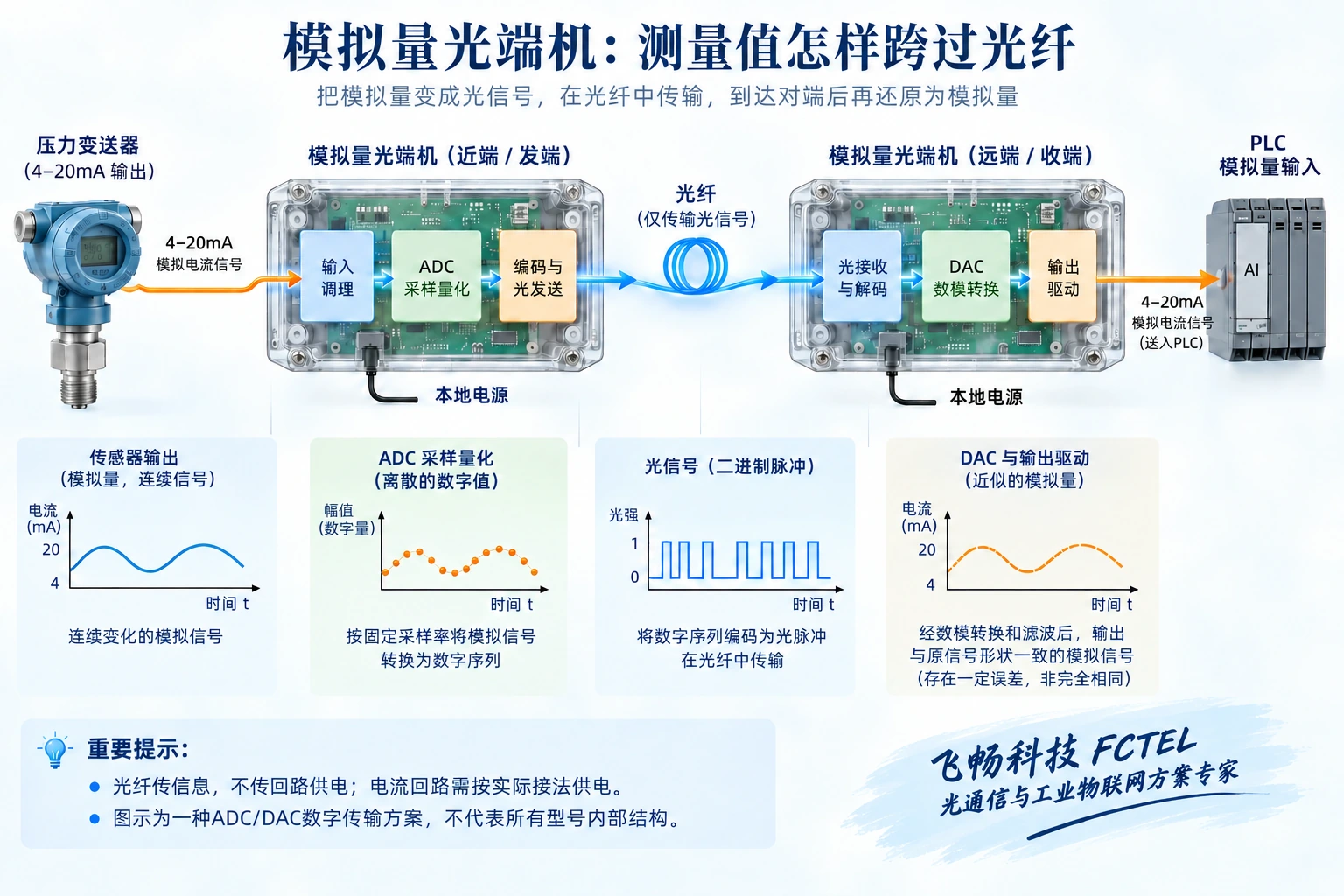

输入调理电路先把允许范围内的电流或电压适配成ADC可采样的信号，并按设计进行保护或滤波。ADC是模数转换器，在规定时刻读取幅度，再用有限数字码表示。编码与传输电路把通道值和所需状态组织成数据，驱动光发送器，远端光接收电路再恢复这些信息。光纤承载光的变化，而不是让原来的电流沿纤芯流到对面。

远端若需要模拟量输出，DAC即数模转换器把收到的数字码转换为相应电信号，输出驱动电路再形成规定电流或电压。输出需要满足负载和供电条件。它恢复的是设备允许范围内的近似值，并非无误差复制：源端已经存在的噪声、输入过载或不正确量程，也不会因为中间用了光纤而自动消失。

位数、采样速率与精度分别看

分辨率说明能够区分多细的数值等级，精度说明结果离真实值有多近。较高位数可能提供更细的表示，但不能独自证明整机更准确；零点、增益、非线性、噪声、参考源和温漂都可能贡献误差。模拟量远传还要把输入调理、ADC、DAC和输出电路一起评估，不能只拿某一芯片的位数替代端到端误差。

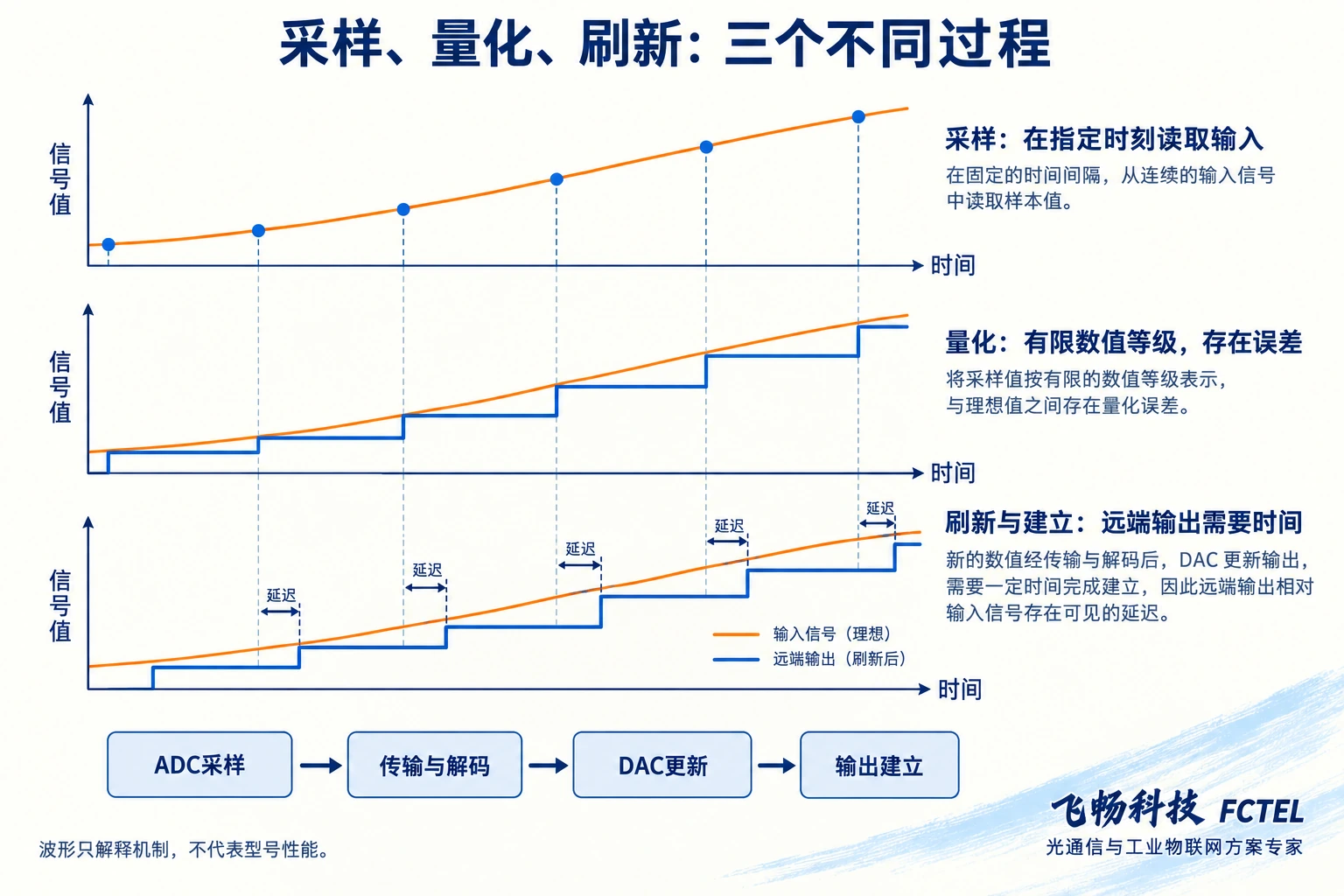

采样速率表示每秒取得多少样本，远端输出刷新周期表示输出多久更新一次，输出建立时间则描述更新后达到规定状态所需的时间。它们和通信时延相关，却不是同一个指标。输入滤波、通道调度、传输、解码及输出处理都会影响响应，不能从ADC采样很快就推断整个控制回路没有时延。

多路传输与控制响应有什么关系

设备可以按设计把多个通道组织在同一光链路中，远端再按编号恢复各路。多路传输不证明所有通道都在完全相同的时刻采样，也不代表每路能任意扩展。要核对通道数量、映射、同时采样能力、输出刷新及满配置条件；通道标错会让PLC读到另一个测点的有效数值，这种错误不一定触发光路告警。

FPGA是可编程逻辑器件，可以按设计并行处理接口和通道数据，但并行不会取消转换、传输和输出建立的时间。MCU方案也不能简单认定两路就必然时延翻倍或无法用于控制。选择架构应看完整实现和测试条件。滤波能抑制部分噪声，也可能让响应变慢，闭环控制应核对整条回路的时序及稳定性。

光纤隔离的收益和实际边界

与长距离铜缆测量路径相比，合适的光传输方案能减少跨段电气耦合，适合某些有地电位差或强电磁环境的远端测量。但本地传感器线、电源、机壳和接地仍可能带来干扰或浪涌，不能宣称整个系统绝对防雷、自动保密或精度必然提高。设备的电气隔离等级与保护能力应按实际端口和型号确认。

光纤本身不向远端设备或测量回路提供电能，两端通常需要当地电源。光口要核对纤型、单纤或双纤、波长、线路格式和接收功率范围；同样接头并不保证互通。距离还受线路损耗及接续条件影响。光端机中的接收放大不能等同于在线光放大器，不应把它描述成自动补偿任意长度光缆的光衰减。

飞畅产品怎样对应这些需求

飞畅模拟量传输分类中，FCP-A4产品资料描述了配对使用、本端输入对端输出，以及1至4路电流或电压配置；页面列有4—20mA、0—10V和0—5V等选项，并说明采用FPGA处理相关AD/DA通道。这类信息帮助确定它是测量通道远传设备，不是普通串口转换器，也不等于默认输出以太网或Modbus数据。

该详情同时列有12位转换、采样、精度及输入输出条件，但不同电流和电压段的时延表述并不完全一致。订购应取得对应版本的规格，确认测试口径和输入输出接法；本文不把页面中的最快值推广到每种配置。分类中的串口、开关量混合设备或网络采集设备有各自能力，不能从同一分类推定手中型号全部具备。

逐点校验，再验证变化与故障

先确认传感器输出和PLC输入本身正常，再在安全测试环境中用匹配的标准信号源输入已知点。对4—20mA量程，可按约定比较零点、中间点和满量程，记录源值、远端恢复值及PLC工程量。只测一个点容易漏掉增益或非线性问题；误差还需明确按满量程还是读数计算，并考虑仪表精度。

逐路校验后，在项目允许条件下测试输入变化与远端响应，记录测试源、波形、配置和负载。断纤、掉电、超量程时，输出可能保持、归零、输出约定故障值或采取其他策略，必须按所选设备确认并实测。保持上次值不代表测量仍有效，PLC或上位系统应有相应状态判断，防止把失联后的旧数值继续当成现场过程量。

现场应用怎样留下可维护的记录

泵站、液位监测或厂区过程量远传都应从真实接口出发。若目标是送入PLC模拟量口，确认恢复输出的形式；若目标是读取网络寄存器，则需有相应采集和协议设备。光端机不能自动把任意传感器信号解释成标准通信协议，医疗波形或安全相关控制也不能仅凭通用模拟量能力套用。

保存源端与远端型号、通道对应、量程映射、回路供电、负载、光功率、校验结果和故障输出策略。测试控制回路前安排维护窗口与安全替代措施，避免校验源引起执行器动作；检查光口不要直视端面。能说明每个通道在正常与失联时输出什么，才算把信号传输落实到可验证的工程方案。
