链路灯亮却读到旧数据：工业通信心跳、超时与看门狗怎样判断在线

01先分清三种“活着”，端口灯只回答其中一种

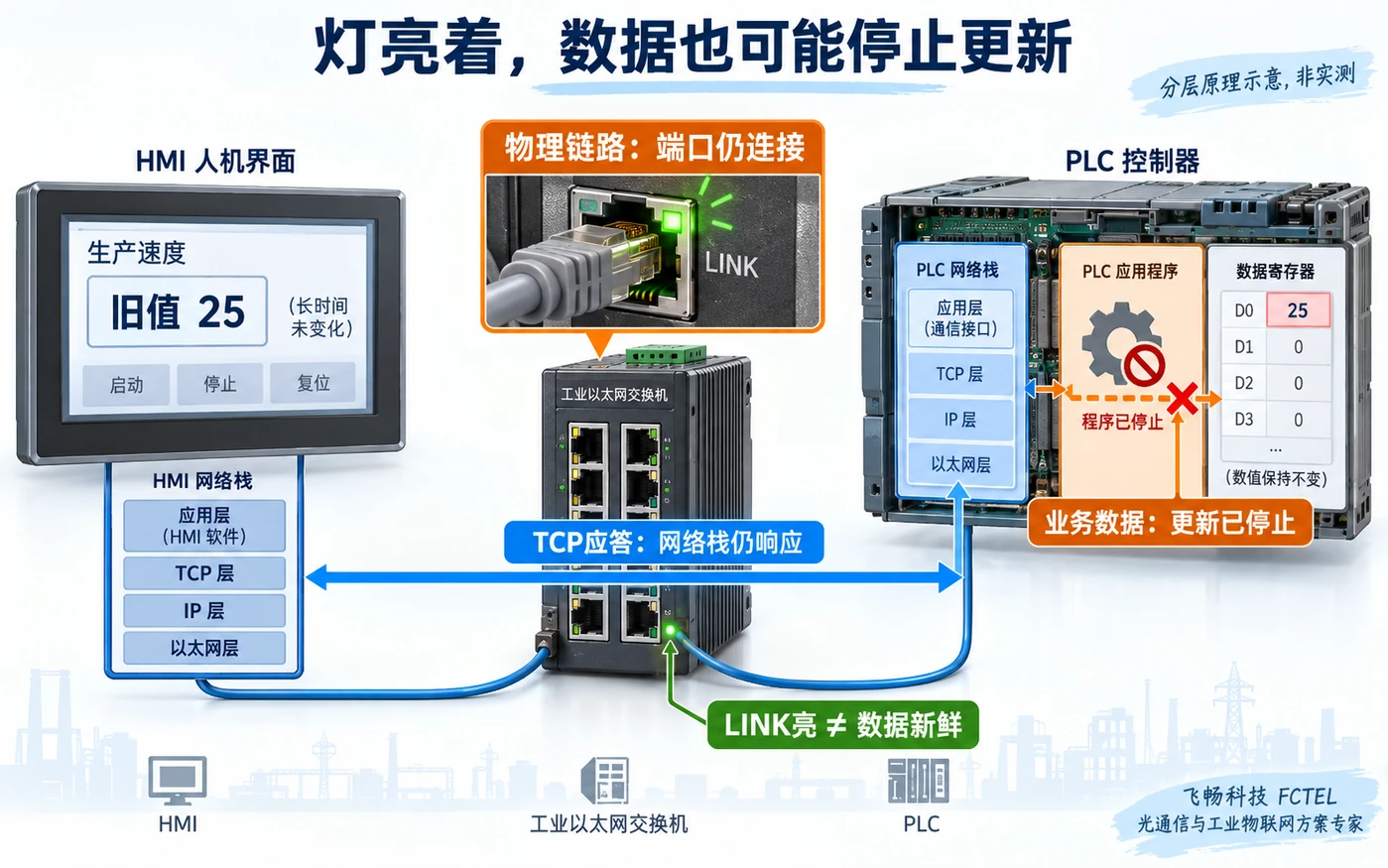

工业以太网交换机的LINK灯，主要反映端口物理链路状态。可以把它理解为两部电话之间的线路接通了，并不能据此判断对面的人有没有继续说话。PLC是负责现场控制的可编程控制器；人机界面HMI则读取它的数据并展示给人。两者之间即使链路保持连接，PLC内部的业务任务也可能暂停，或者某个采集程序不再更新寄存器。

第二层是传输连接。以TCP通信为例，设备中的网络栈负责维护连接、确认收到的字节。网络栈仍有响应，并不能证明应用程序已经处理了请求，更不能证明显示的温度来自刚刚完成的采样。第三层才是业务更新：采样任务有没有运行，控制数据有没有按约定产生，收到的值是否足够新。排障时必须分别记录这三层状态，不能把一个绿色指示灯当作全部答案。

02为什么“每次都读成功”也可能是假在线

设想一个监控程序不断读取PLC的某个寄存器，得到的数字始终是25。它可能代表温度确实稳定，也可能是采集任务停在了最后一个值。单看数值是否变化，无法区分两种情况；单看读取是否成功，同样不够。请求被正常处理，只说明本次通信拿到了一个值，没有自动提供这个值的采样时间。

因此，想判断数据新鲜度，应把采样时间、质量状态或更新计数一起送出。质量状态是设备对数据有效性的说明，例如“有效”“未更新”或“故障”，具体编码以接口资料为准。没有这些附加信息时，接收端只能说“通信成功”，不能直接宣布“过程正常”。监控画面应区分当前值、最后一次有效更新和故障状态；超时后继续显示旧值，也要明显标为陈旧数据。

03心跳计数的关键：跟真正的业务任务一起更新

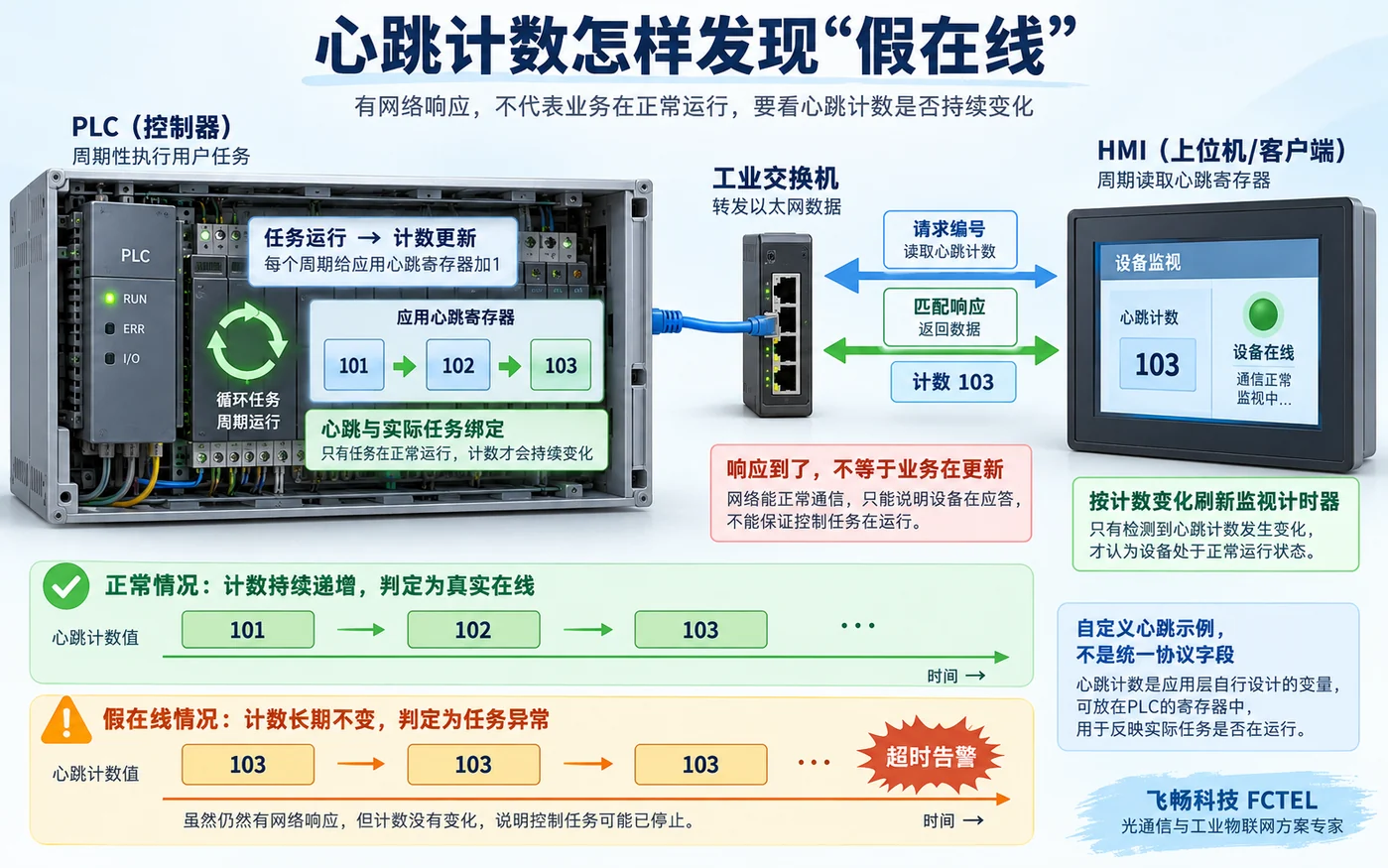

心跳就像约定的报平安，但报平安的人必须与需要监视的工作有关系。一个常见做法是让PLC的目标业务任务每完成一次更新，就改变一个计数值。接收端定期读取它，例如先看到101，再看到102、103，便知道这一任务至少有持续运行的证据。这里的数字仅为教学示例；计数位数、更新周期和读取方式都要由双方接口约定，不是所有工业协议内置的统一字段。

如果每次都收到回复，计数却一直停在103，接收端就不应仅因为“收到任何报文”而刷新业务监视计时器。还要检查是不是对应设备、对应请求、有效数据，以及计数是否出现了约定的变化。计数循环回到起点、设备重新启动和旧响应迟到，都需要处理。更重要的是，不能让一个无关的后台线程一直发送心跳，而真正的采集任务已经停止；这种设计只会制造另一个假在线。

04超时不是随便填一个数，而是给正常波动留余地

超时是“等到什么时候还没有有效更新，就认为异常”的约定。设置太短，正常排队、设备忙碌或短暂网络切换都会触发误报；设置太长，故障发生后又可能很久才被发现。应先了解正常更新间隔、最忙时的响应情况、可能的丢包重试和允许的检测延迟，再设定与工艺要求匹配的窗口。不能从网上照搬一个固定毫秒数用于所有产线。

请求等待超时、TCP保活和业务数据超时也不是同一个计时器。请求超时关注某次请求是否及时得到匹配响应；TCP保活关注空闲连接对端是否仍可达；业务超时关注目标数据是否按期更新。即使TCP保活成功，业务任务仍可能停住。重复重试也要有次数和间隔限制，避免故障时不断发送请求，反而挤占正常控制流量。

05看门狗怎样工作，又为什么不能当作安全认证

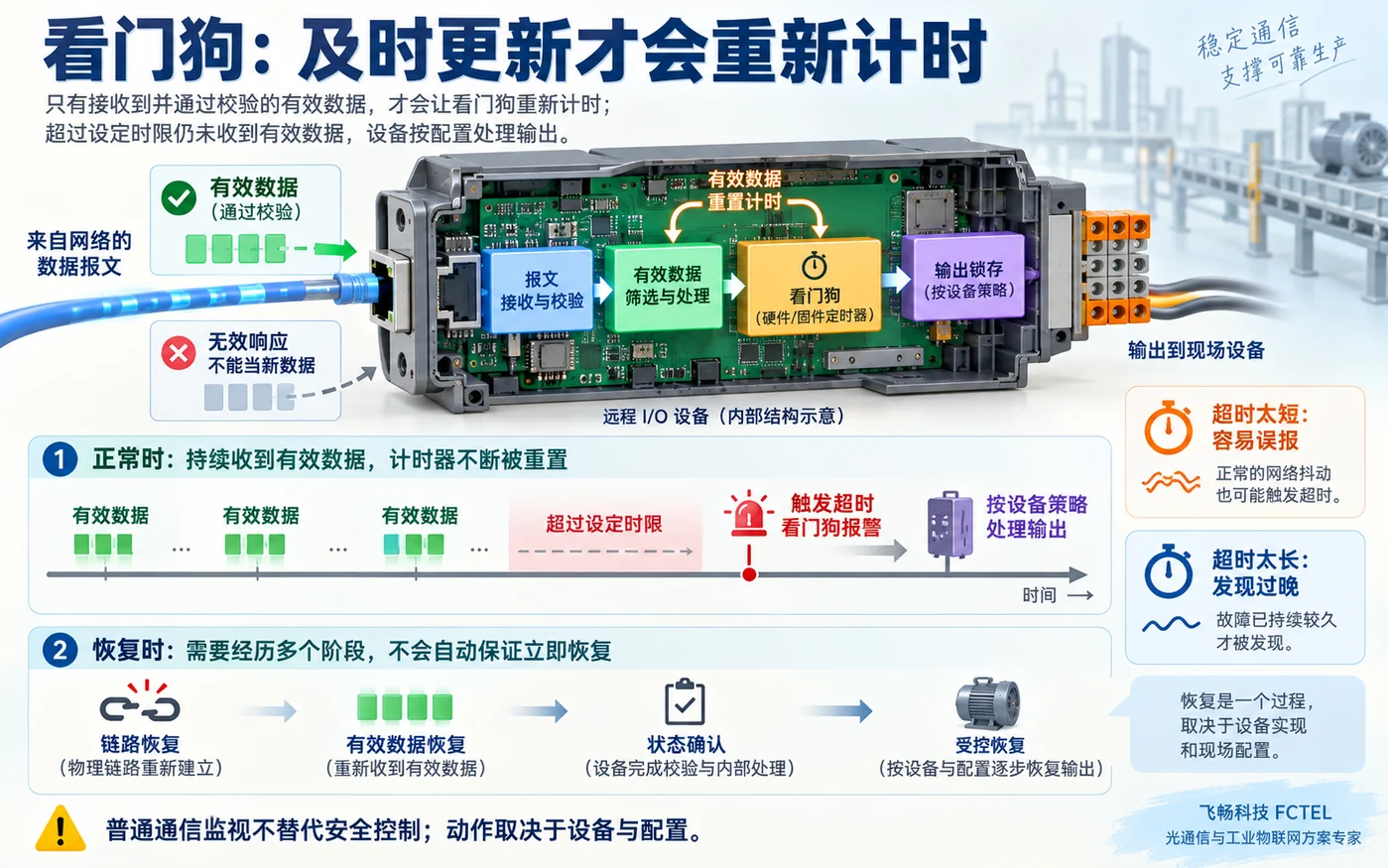

看门狗是一种“没有按时得到有效更新，就触发约定处理”的监视机制。可以把它想成一个需要定期重新计时的倒计时器：有效过程数据到达后重新开始计时；长时间没有有效更新，计时结束，设备报告异常或按照配置处理输出。它可能由硬件、固件或应用实现，监视的对象也可能是网络过程数据，或设备内部处理器与接口之间的通信。

例如Beckhoff的EtherCAT资料分别说明了网络侧过程数据监视与内部接口监视。这个例子帮助理解“监视谁”的区别，并不表示飞畅交换机具备同款机制，也不能把某一终端的默认时间推广到其他设备。超时后保持最后值、清零或进入其他预设状态，均要查实际设备说明。普通通信看门狗不等于经过认证的安全控制功能，不能替代设备本身要求的安全设计。

06恢复顺序和验收，比只拔一次网线更重要

通信恢复也应分层确认。端口重新UP，只说明物理链路建立；随后还要确认连接和请求恢复、有效数据再次更新、设备运行状态正确，最后再按预定流程恢复控制。一次迟到的旧响应或一包心跳，不应自动让所有输出恢复动作。哪些状态需要人工确认、哪些可以自动恢复，应由设备能力和实际工艺共同决定。

验收可以依次制造三种可控故障：断开通信线，暂停目标业务任务，故意延迟有效响应。每次只改变一个条件，分别记录端口状态、响应是否匹配、心跳或采样时间是否变化、告警出现时刻和恢复动作。暂停任务时若链路仍亮而业务告警能出现，才说明系统确实在监视业务新鲜度；不能只用断线测试代替这一项。

07把交换机证据与应用证据放在一起看

飞畅官网的管理型24路千兆电口、4路千兆光电复用口交换机，可作为PLC、监控终端等设备的网络连接载体；接口组成以对应产品资料为准。选择具备所需管理功能的实际型号时，还应核实能否查看端口状态、错误计数和事件记录。交换机负责通信路径，业务心跳和数据质量通常需要PLC、网关或监控软件配合实现，不能仅换一台交换机就认为假在线问题自动解决。

现场排障时，把网络记录和应用记录按时间对齐：物理端口正常但有效更新停止，重点查程序、采集任务和接口定义；端口反复掉线，先查线缆、供电与连接；响应间隔变长，则进一步查负载、排队和重试。最后用一句话概括：灯亮代表线路存在，回复代表通信有回应，而只有合格的新数据，才是目标业务持续工作的证据。

参考资料：Beckhoff：看门狗设置说明（具体终端示例）；Modbus Organization：协议与实现资料；飞畅管理型交换机产品资料。图为原创通用原理示意，非产品内部实拍或实测。
