SDI光端机安装与排障：短线基线、光路开通与分段定位

安装SDI光端机，先证明一套设备在短链路上正常，再把现场线缆逐段接进去。排障也沿同一顺序进行：供电、SDI输入、光路、SDI输出和终端兼容。这样的过程能留下证据，避免黑屏时反复换整套设备。本文讲连接与定位方法，不把所有机型都写成需要软件配置或固件升级的设备。

一、开工前确认一张完整接线表

表中写清摄像机输出接口和完整视频模式、发送接收设备的方向、光口配置、终端输入能力及供电。SDI和模拟视频都可能使用BNC，SDI和网络设备都可能具有光口；必须根据实际信号识别，不能只凭接头外观决定接法。转换器也有明确方向，SDI转HDMI不能当成HDMI转SDI倒过来使用。

同轴链路按适用速率使用75Ω体系，核对接头和施工质量。光纤核对单模或多模、接头及端面形式、单纤或双纤、波长和两端配对要求。单纤双向配置需要互补收发，专用多路光端机还要核对复用协议。提前给每条线标明起点终点，避免现场把视频输出接到另一台输出口。

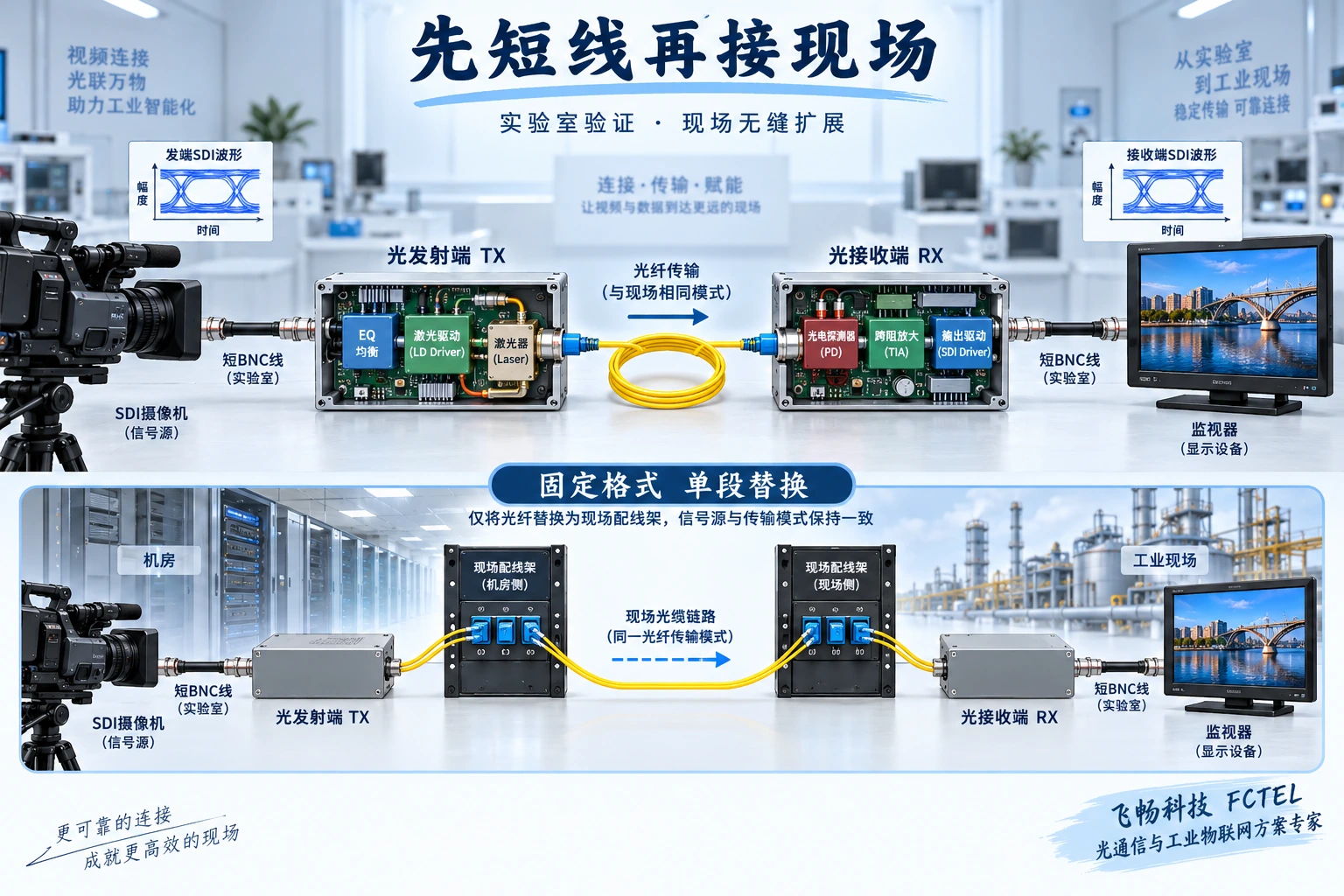

先让已知正常的视频源直接连接支持该格式的终端，确认画面和音频。然后接入配对的光端机，用已知正常且满足接收范围的短光路和短同轴再次验证。短距离并不自动安全，远距离配置可能需要按资料核对接收功率上限，不能忽略光过载。记录所有型号和源输出设置，以便后续比较。

如果桌面已经无画面，优先核对供电、输入输出方向、速率和完整视频映射。不要在尚未确认兼容时把问题归到现场光纤。确认供电电压、极性和连接器后再上电，不通用套用5V或12V。飞畅不同SDI产品和SDI转HDMI产品的供电方式应分别查对应资料，不能因外形相似混用电源。

使用适合工具检查和清洁端面，核对连接和熔接记录。通过合适波长的功率测量确认接收条件，比较订货版本的灵敏度和过载点，并留出工程余量。不能直视光口，也不依靠肉眼或手机摄像头判断是否发光。接头形式相同也可能端面不匹配，应按资料使用正确跳纤。

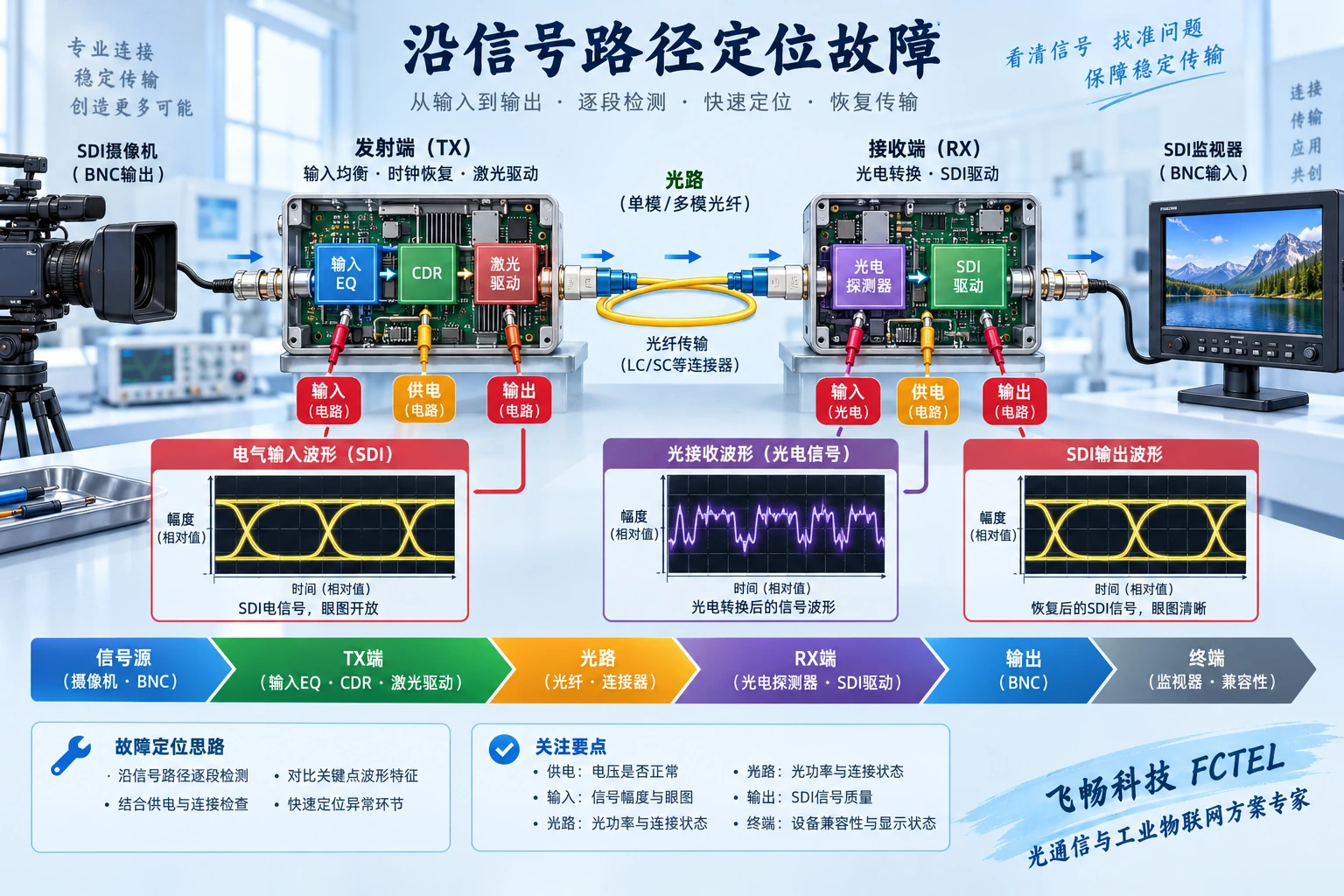

光路正常后，再接入现场输入同轴和输出同轴。每替换一段都记录格式、灯态、画面和声音是否发生变化。若桌面正常而换现场光纤后异常，重点查光路及模块配置；若换某条同轴后异常，重点查线缆、接头和输入处理范围。一次改变多个条件会让结果难以归因，应避免这种测试方式。

电源灯不亮，先按型号检查设备供电与连接；不要把网线是否插好当作SDI设备供电判断。SDI锁定灯不正常时，核对源是否真正输出、同轴连接和速率支持。光接收相关状态异常时检查光路条件，但灯亮也不证明视频数据全部正确，仍需检查终端识别和持续运行情况。

若锁定正常却黑屏，核对接收终端的完整格式支持以及是否需要SDI转HDMI等有源转换。若画面偶发异常，记录是否与温升、接头触动、供电波动或速率切换相关。降低速率后恢复，只能提供链路或兼容条件的线索，不能立即认定原设备损坏。依据记录逐段缩小范围，再安排更深入的仪器检查。

嵌入音频要确认源是否真的带音频、通道是否符合终端支持以及静音和音量设置。有独立控制通道的设备，控制方向和视频方向可能不同，应分别检查接口、接线、参数和远端响应。不能因为视频已经正常，就认定云台控制或其它辅助业务必然正常；反过来，控制正常也不证明视频格式兼容。

如果系统经转换后进入HDMI显示器，还要确认显示输入选择、分辨率帧率及转换器的处理能力。普通接口转换不等于自动缩放和帧率转换。没有明确文档支持时，不随意改变设备内部参数、拆机或升级固件；有管理功能的型号也应按专门说明操作，并保留设置和回退条件。

安装结束后固定设备、保护线缆弯曲半径与接头受力，保持要求的散热间隙。把端口方向、设备供电、光模块配置、线路编号和测试条件放到交付资料中。持续运行验证应覆盖项目要求的模式、画面和音频，记录异常时间和错误信息；单次亮灯或短暂有画面不能代替业务验收。

以后需要扩容或更换设备时，先使用原有记录核对完整条件，再通过短链路建立新基线。飞畅一路3G、一路12G及多路产品分别服务不同需求，替换前确认订货配置，而不是单凭品牌或“高清光端机”名称。分段定位的价值在于把每个判断落实到测量或替换结果，让后续人员能够重复验证。

多路安装应给源画面和通道做明确标记，逐路验证接收端输出与源一致。混接通道时画面可能仍然正常，但已经不符合业务需要。完成恢复测试后核对所有接头、保护帽、线缆编号和供电连接，更新最终接线表，而不是保留一张已被现场更改的旧图。

资料来源：飞畅一路3G SDI光端机；飞畅一路12G SDI光端机；飞畅FC056202 SDI转HDMI转换器。原理插图由AI辅助制作，属于通用机制示意，非产品实物、实测波形或认证文件。
