SDI光端机里的信号处理，主要解决高速串行信号经过传输后还是否容易判断的问题。均衡改善电缆造成的波形损耗，时钟恢复追踪比特节奏，重定时按恢复的节奏重新输出数据。它们可以协同工作，但都不是把低清图像变成高清图像的算法，也不能保证任何坏线都能正常传输。
一、同轴线怎样改变波形
理想示意图中的方波边缘很陡，实际SDI输入是一条带宽有限的电气链路。同轴线、接头和端接影响不同频率成分，长线后信号的边缘变缓、幅度下降，相邻比特的影响可能叠加。接收器仍需区分零和一，但留给正确判决的时间与幅度余量变小，这才是输入处理首先面对的问题。
线缆外形、长度和接头数量都不能独立决定结果。应使用适合SDI速率的75Ω同轴体系，并按器材和接头规格施工。相同长度在不同速率下的表现可能不同，因此“以前传HD正常”不能保证升级3G或12G后仍正常。随意拼接转接头可能引入阻抗不连续，短线也可能因施工问题产生反射和不稳定。
二、均衡为什么不是简单放大
电缆均衡器针对传输过程中不同频率受到的损耗进行补偿，使接收波形更适合判决。如果只把所有成分同样放大，噪声也会被放大，边缘受损问题未必解决。均衡的关键在于补偿频率相关影响，而不是把图像的亮度或对比度调高；画面样本并没有因此自动增加细节。
自适应均衡通常根据输入条件调整处理，但存在可工作的范围。线缆损耗太大、反射严重、输入电平异常或速率不支持时，均衡器仍可能无法提供可用信号。即使某款芯片资料给出特定线材的长距离能力，也不能把那项芯片测试值当成一台未验证成品在所有安装环境中的保证。
三、时钟恢复和重定时的关系
时钟恢复从收到的串行信号中追踪比特节奏，帮助接收器选择判决时刻。重定时利用恢复的时钟及已判断的数据重新输出，使输出边缘处在更稳定的节奏上。它可以改善允许范围内的抖动表现，但不是一台万能纠错器：若输入已经错误判决为另一个比特，重新安排边缘不会恢复原来的信息。
抖动可以理解为边缘相对理想时刻的偏移。不同频段和类型的抖动对恢复环路的影响不同，所以不能简单说重定时后所有抖动都为零。专业资料会讨论输入容限、传递特性和输出抖动等指标；工程选型应核对具体设计，不能只凭“带CDR”三个字比较所有设备的优劣。
四、光传输后仍有接收条件
经处理的电信号驱动光发射部分，数据经过光纤后，由光接收电路恢复成电信号。接收光功率、模块速率、波长和成对配置同样影响结果。光口指示灯正常与电气SDI输出符合终端要求之间，还隔着接收、必要的时钟处理和线路驱动，必须通过实际视频或仪器验证。

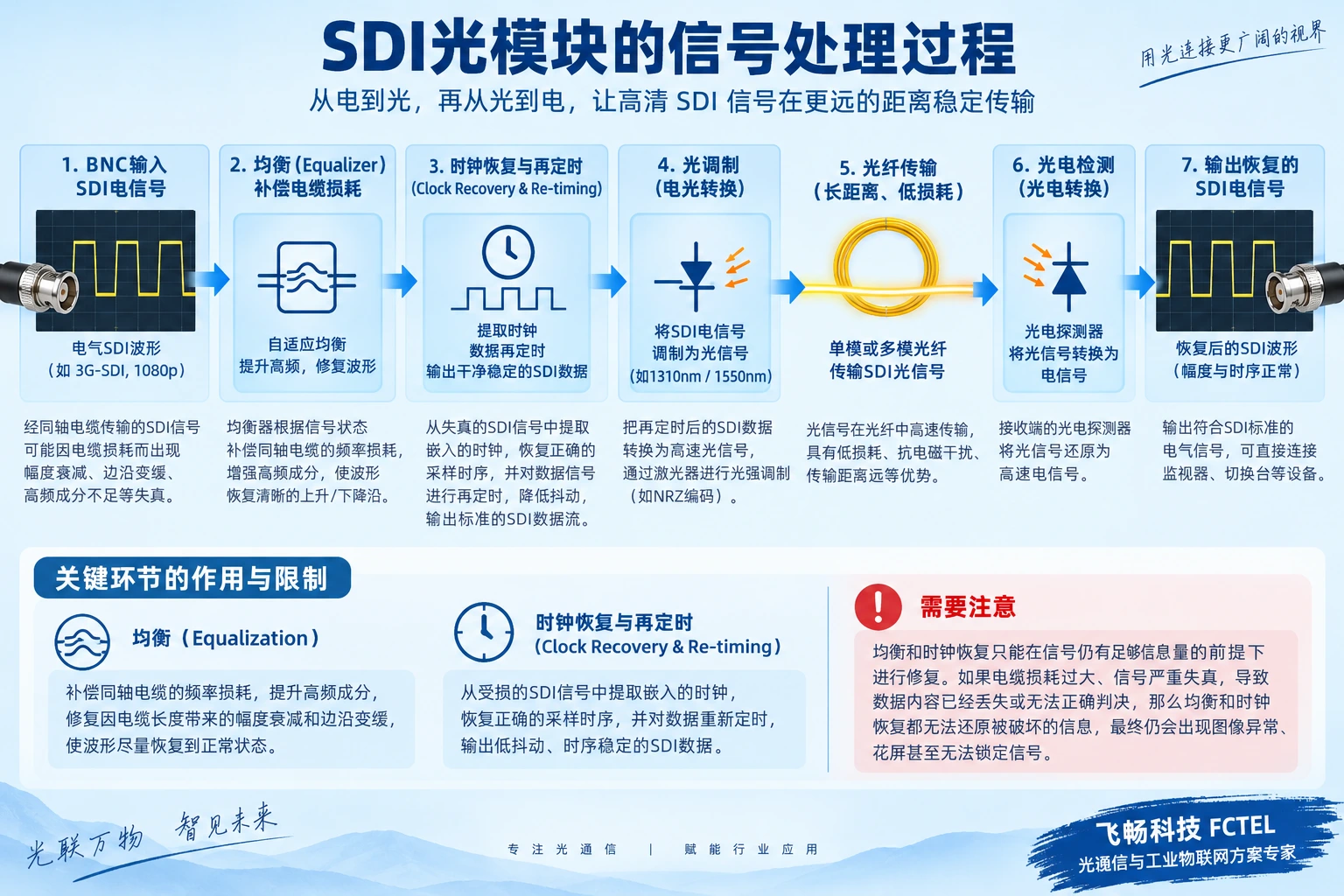

不同产品可能在发送端、接收端或两端设置不同处理模块，有些速率使用重定时，有些模式旁路；图中的位置只是常见机制示意。不能因为两台设备都有BNC和光口，就把它们配成一套。尤其多路复用设备，应确认光侧协议和业务组织方式，而不是只确认收发波长相同。
五、图像质量改善的正确边界
当一条数字链路原本存在误码或间歇失锁，改善线缆和处理条件后，画面可以由异常恢复为正常。但这不等于把同样正常的数字画面进一步变锐，也不等于增加色深、分辨率或帧率。光端机透明传输与编码器的视频压缩是不同功能，不能默认每台光端机都会采用H.264处理。
系统还可能遇到格式不兼容：接收电气信号可以锁定，但终端不支持源的映射或视频模式，此时更换均衡器未必解决。需要从完整格式表中找共同模式，或选择明确具备所需格式转换的设备。普通重定时与帧率转换、缩放、去隔行分别属于不同处理，不应在文章或采购表中合并成一个功能。
六、怎样用排障验证这些机制
先使用已知正常的源、短同轴和终端形成基线，再一次替换一个同轴段、接头、光纤段或设备。记录失锁是否消失、错误是否增加以及具体视频模式。若降低速率后恢复，应检查链路余量和器件档位，而不是立即把结果解释成摄像机坏了。测试必须保留条件，才能与原来的异常比较。

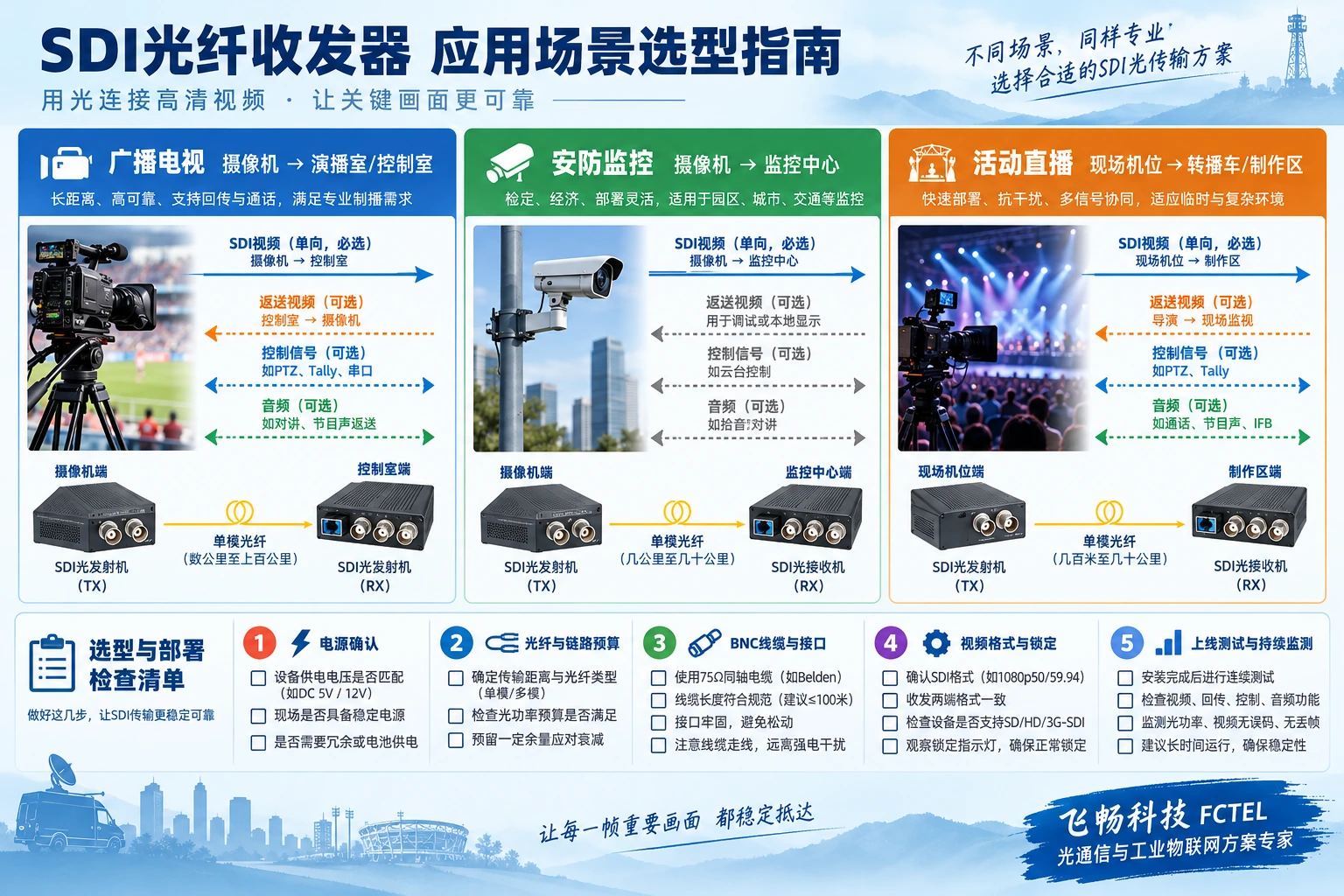

飞畅一路3G及一路12G产品资料可用于核对相应速率和接口配置，不能据此推断整套系列采用同一芯片或达到同样长线能力。采购时提出完整SDI模式、现有线缆、光路损耗和终端型号，请供应方核对成品支持范围。施工完成后还需持续观察画面、音频和错误，不能用“灯都亮”代替最终验收。
讨论输入容限时应区分器件参数和整机条件。电路板走线、连接器、供电噪声与温度都可能影响成品表现，因此芯片资料用于理解机制，整机资料及测试用于判断项目适配。把两种证据分别记录，能避免用第三方芯片的能力替产品提供未经验证的保证。
资料来源：TI LMH0346重定时器资料；飞畅一路3G SDI光端机；飞畅一路12G SDI光端机。原理插图为通用机制示意，非产品实物、实测波形或认证文件。
