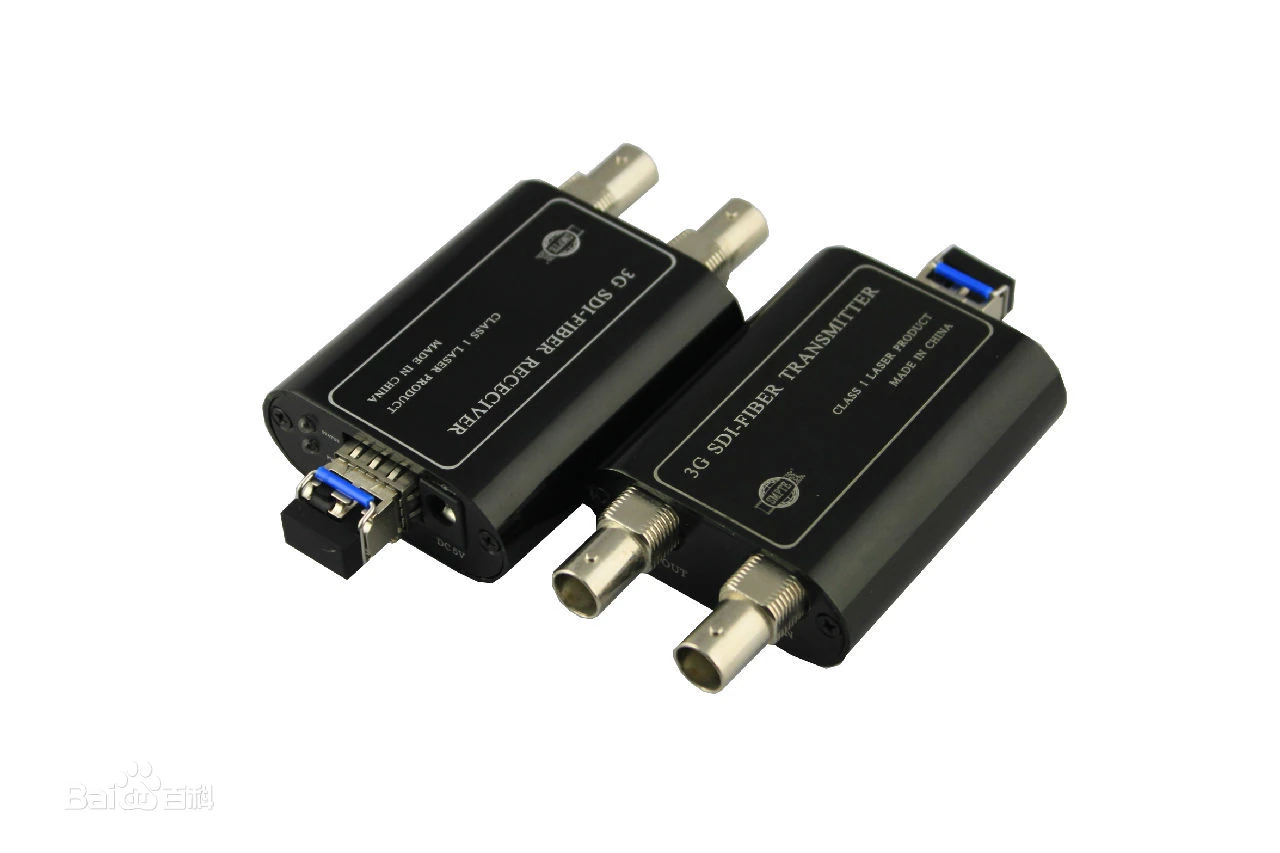

SDI光端机解决的是数字视频走远的问题。摄像机已经输出SDI串行数字信号，光端机把这条信号接收下来，转换为适合光纤传输的形式，再在另一端恢复成SDI电信号。它通常不是录像机，也不必先用H.264压缩画面。理解它，最有效的方法是沿着同轴输入、内部处理、光纤、同轴输出逐段看。
一、先分清接口与信息
SDI是串行数字接口，画面样本、时序信息和允许的辅助数据按规定排列成高速比特流。串行可以理解为信息依次经过一条通道，但不是视频帧一张一张以普通文件方式传过去。BNC只是常见接头外形，模拟复合视频也能使用BNC；接头能插上不代表两台设备采用相同信号。用模拟视频光端机接SDI摄像机，不会因为换了连接线就获得兼容。
SD-SDI、HD-SDI、3G-SDI和更高速档位有各自的电气和数据映射要求。3G中的G表示吉比特量级的传输速率，不是第三代，也不是每秒三张画面。常见3G档位的标称速率约为2.97Gb/s。具体图像能否通过，还要核对分辨率、帧率、扫描方式、色彩采样以及对应映射，不能只核对“高清”两个字。
二、发送端怎样接住电信号

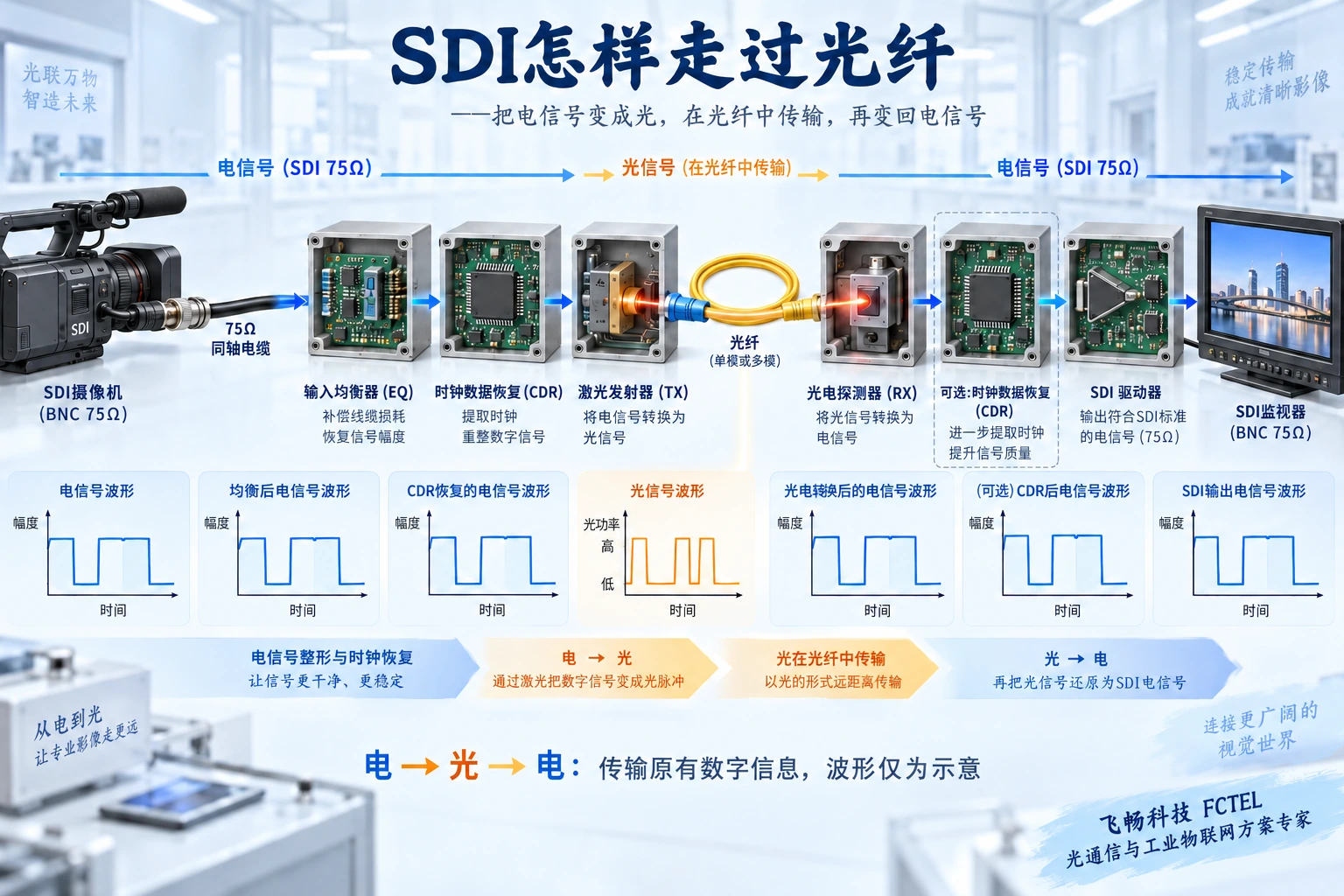

同轴线越长，高频部分受到的损耗往往越明显，脉冲边缘变缓，接收电路判断零和一的余量变小。输入均衡器按允许的条件补偿电缆造成的频率相关损耗，使信号更适合后续判决。它的作用类似改善字迹的可辨认程度，但不能把已经彻底丢失的数据凭空补回来。接头、线材阻抗和终端匹配仍然重要。
有重定时功能的设计还会提取接收比特流的时钟，在合适的时刻判断数据，再按恢复的节奏输出。不同机型可能在不同位置安排时钟恢复，也可能支持旁路或多个速率；不能从一张通用方框图推断所有产品采用同一颗芯片。均衡和重定时都以输入信号仍在允许范围内为前提，失锁时不能靠“更强算法”保证画面正常。
三、电光转换不是重新拍摄画面

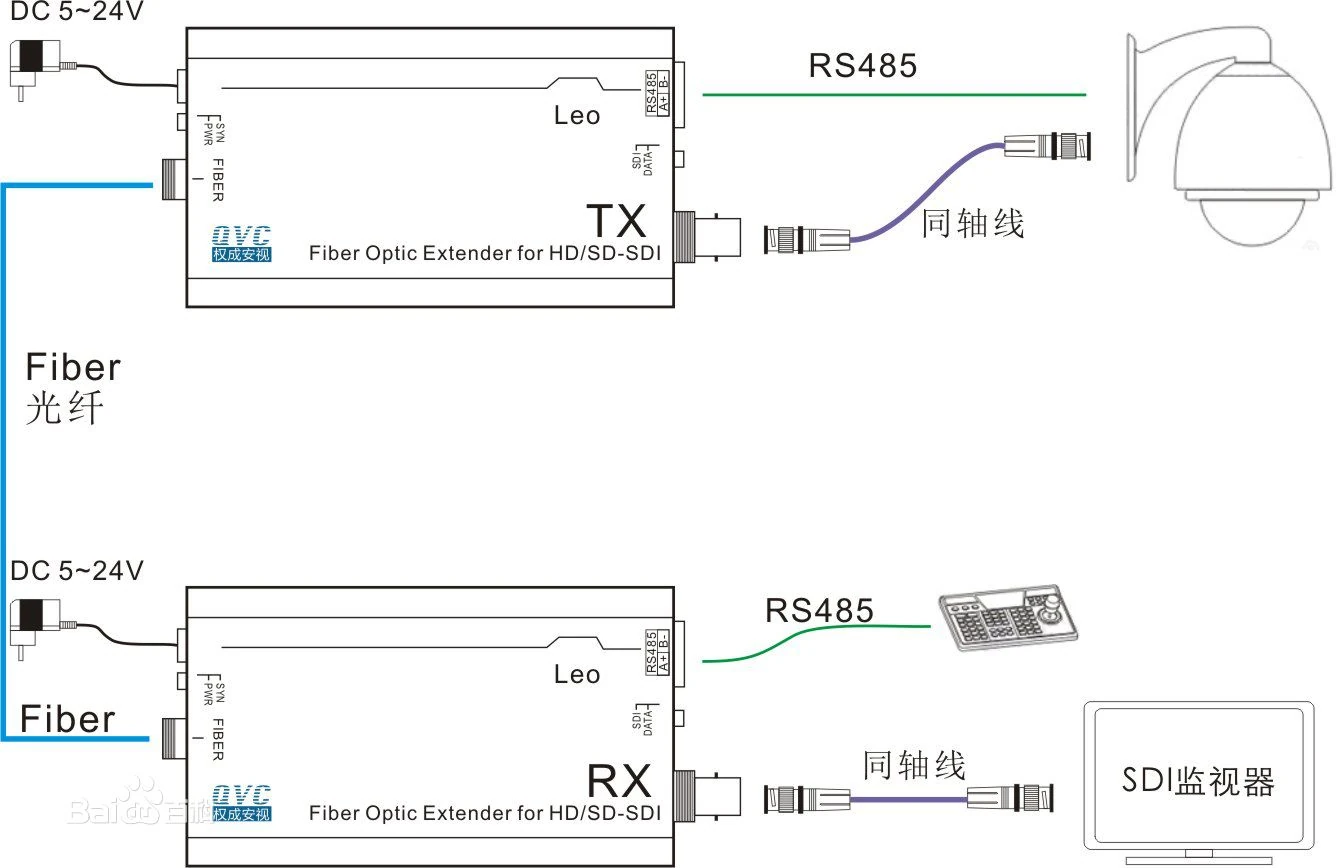

后续电路驱动光发射模块，把电信号所承载的数据送入光纤。接收端的光电探测器把收到的光转换成电信号，经必要的接收、时钟处理和线路驱动，从SDI输出接口送给监视器或录制设备。这里的核心任务是传输既有数字信息，不是提高摄像机的分辨率，也不是自动把SDI变成HDMI或网络视频。
有些设备把多路视频或其它业务复用到一条光路。复用意味着发送端按照设计安排各路信息，接收端必须理解对应组织方式才能恢复。两台设备都写“光口”或都使用同一波长，不足以证明可以配对。单路透明传输、多路专用复用和以太网光模块是不同对象；换上一只普通网络SFP不一定能替代视频光模块。
四、为什么距离不能只看一个公里数

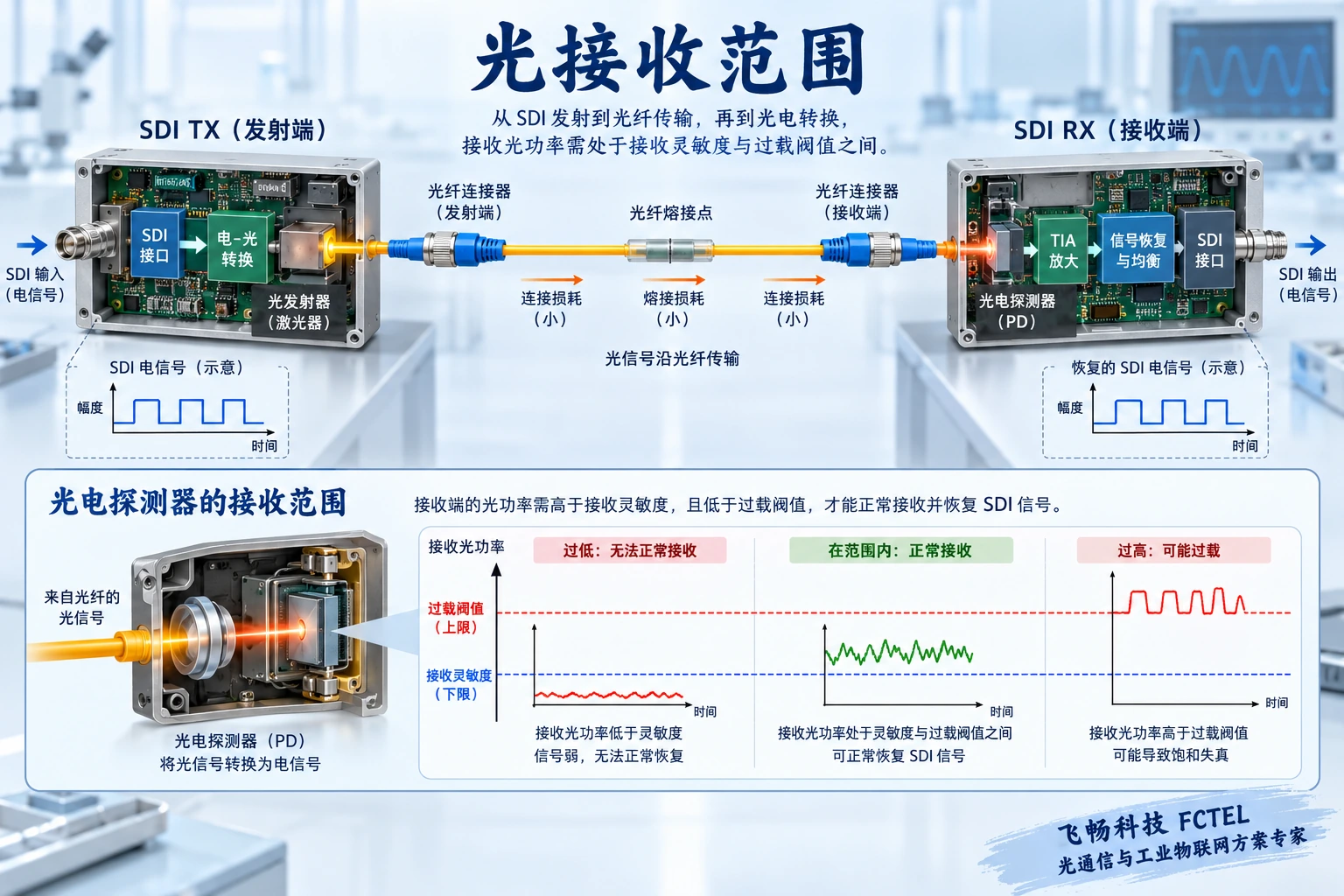

光纤不是没有损耗。发送功率、光纤衰减、连接器和熔接损耗共同决定接收端能收到多少光。接收功率太低会影响判决，超过允许上限也可能造成过载；因此远距离型号在短距离使用时同样需要核对接收范围。工程计算应使用订货版本给出的发送功率、接收灵敏度、过载点及必要余量，不把宣传的最大距离直接当作现场保证。
选择单模或多模、单纤或双纤、接头类型和波长，要在两端及现场光纤之间逐项对应。单纤双向设备还需要互补收发配置。不能直视光接口或用眼睛判断是否出光，端面检查和功率测量要使用适用工具；拔插和清洁遵循设备及工具说明，先确认方向再进行测量，避免把输出口当成输入口。
五、结合型号把工作原理落到采购
飞畅官网一路3G产品资料提供SD、HD、3G档位，并列出发送和接收设备的视频接口及不同光纤配置。它适合拿来核对一条SDI链路怎样延长，但不能据此认定整个SDI系列都支持12G。官网另有一路12G产品资料；采购时应提供实际视频模式和光路条件，让供货配置与需求逐项对应，而不是只报“买一对高清光端机”。
例如摄像机输出1080p60，先确认它的实际SDI映射，再确认发送端、接收端和监视器都接受这个格式。若监视器只有HDMI输入，还需有源转换器；这不是光接收机自动具备的功能。需要音频、控制、以太网或电话通道时，也应分别确认接口数量、方向和格式，不能把一个产品页面中的可选功能移植到所有单路设备上。
六、怎样证明传输确实正常
先用短的合格同轴线，在桌面条件下建立源、配对光端机和接收设备的基线，记录格式及灯态。基线正常后再替换现场同轴段和光路，每次只改变一个条件。电源灯亮只说明部分供电状态，光链路灯亮也不能单独证明全部视频数据正确；最终要验证画面、声音以及持续运行中的错误和失锁情况。
如果偶发黑屏，按供电、输入同轴、光接收、输出同轴和终端兼容逐段查证。不能一上来更换所有部件，也不能未经型号确认随意调整激光功率或强制升级固件。保留时间、格式、线缆、功率和替换结果，才能区分链路裕量不足与格式不支持。传输设备的延迟也应按实际系统验证，数字传输不自动意味着绝对零延迟。
多路传输项目还应逐路核对输入和输出对应关系，避免端口编号或配对配置错误。验收时让每路源有可辨认的测试画面，不只检查其中一路；有路由或复用设置的设备，按说明记录配置。这样后续更换终端时可以确认异常发生在哪一路，而不是只说整条光纤有问题。
资料来源：SMPTE标准索引；TI LMH0346重定时器资料；飞畅一路3G SDI光端机；飞畅一路12G SDI光端机。原理插图由AI辅助制作，属于通用机制示意，非产品实物、实测波形或认证文件。
