以太网帧之间为什么要留空隙？前导码与帧间隔科普

01先把一段通信分成三个部分

PLC发送一条状态消息时，消息会被装进以太网帧。帧可以理解为带着收发地址和校验信息的数据包裹。网口发送时，还需要处理这个包裹从哪里开始、结束后何时允许下一个开始；业务内容、帧结构和线路上的发送过程，因而不是同一个统计范围。

本文以常见百兆全双工以太网的概念说明为主。全双工表示两端可以同时向对方发送，双向各有自己的发送过程，不需要沿用老式共享介质网络中“先抢线再避碰”的解释。这里讨论的间隔，也不是为了让两个方向轮流说话。

可以把一次发送想成一段有开场提示的广播：先让接收侧明确即将读到数据，再给出内容，结束后按规则衔接下一段。但这个类比只帮助理解边界；真实网口处理的是电或光信号及编码，不是真的有人停下来喘气。

02前导码与SFD：让接收侧认出开头

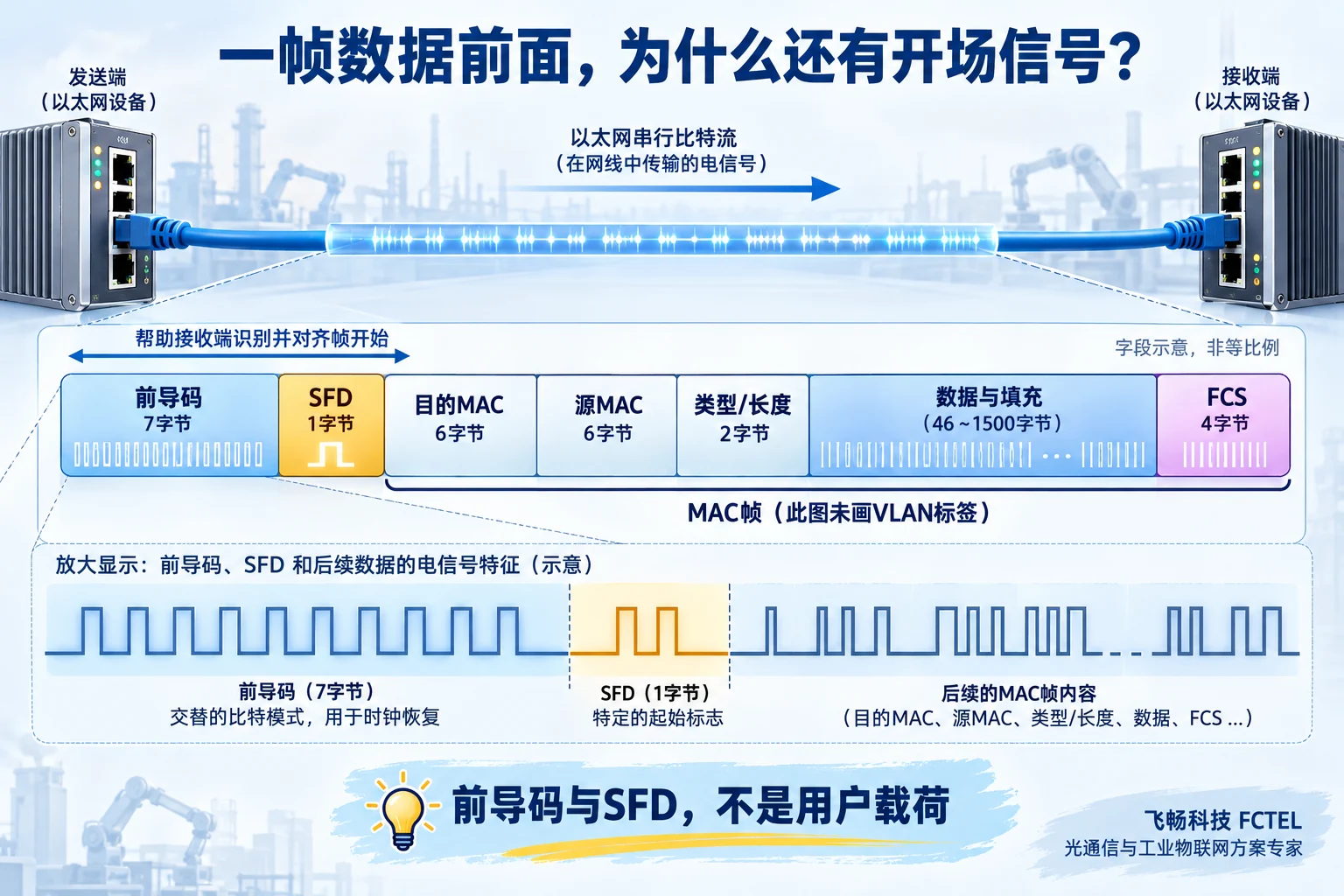

常见MAC发送表示中，帧前有七字节前导码和一字节帧开始定界符，后者常写作SFD。字节是八个二进制位组成的单位。前导码具有有规律的变化，SFD则指出接下来进入帧内容的边界。两者一起帮助接收过程识别并对齐开头。

随后才是目的MAC、源MAC等字段，之后是数据与必要填充，末尾有帧校验序列FCS。目的和源地址帮助确定数据往哪里去、来自哪里；FCS用于检错。开场识别与数据检错承担不同任务，不能把前导码当成另一份校验，也不能把SFD当成应用数据。

现代PHY，也就是处理物理收发与编码的电路，在链路连接期间可能一直工作。因此不应把前导码简单说成“每发一帧就重新给整个网口上电”。不同速率和物理接口的编码处理还有细节，示意图展示的是便于理解的发送层次，不是所有线缆上都能直接看到的原样字节。

03帧间隔在哪里，为什么不是填充字节

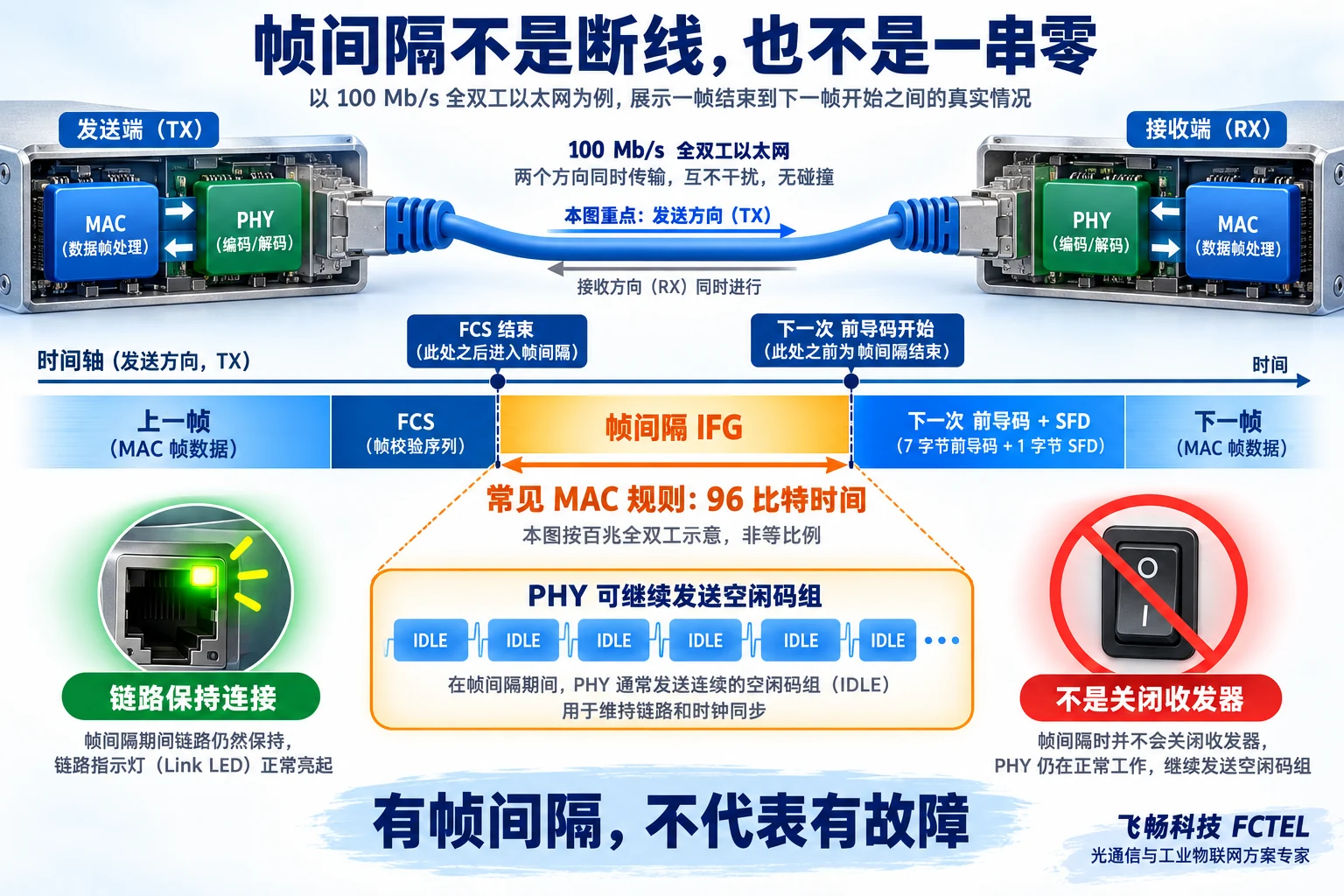

一帧结束后，到下一次发送前导码之前，需要遵守相应的帧间隔规则。IFG和IPG常用于描述这个概念。在本文的常见百兆MAC发送场景中，可按至少九十六个比特时间理解。比特时间表示该速率下发送一个二进制位所用的时间，不是固定九十六纳秒。

所谓间隔，是发送时序中的一段位置，不是往帧的数据区塞进十二个零字节。填充位于帧内部，用于满足相应帧长要求；帧间隔位于相邻发送之间。若把二者混在一起，就会误读抓包长度，还可能误以为应用收到了额外数据。

同样，间隔不是把发送器关闭。某些物理层会继续传送空闲码组来维持正常链路状态。百兆链路的示例就能看到这种区别：没有正在发送的业务帧，不等于线路上完全没有信号，更不等于网口进入了节能休眠。

04抓包看不到，不代表没有占用线路时间

普通电脑抓包通常由网卡和驱动把接收到的帧交给软件。前导码、SFD以及帧间隔，往往不会作为普通帧字段展示；某些抓包路径还会去掉FCS。软件看到的内容，已经经过了硬件处理，不能直接当成线路上全部发送过程的照片。

因此比较长度时，先确认仪器显示的是应用载荷、二层帧还是包含某些线路开销的统计。抓包时间戳也可能受驱动、缓冲和记录位置影响。两帧时间戳相减，不能不加核对就当作PHY引脚处的精确帧间隔。

需要做严格时序验证时，应选能够覆盖相应观察点的测试设备，并核对校准、计数范围和测试方法。没有这样的证据，就把结论限定为“应用侧观察到的间隔”，不要把软件截图包装成物理层实测。

05为什么许多小帧会反复支付开场开销

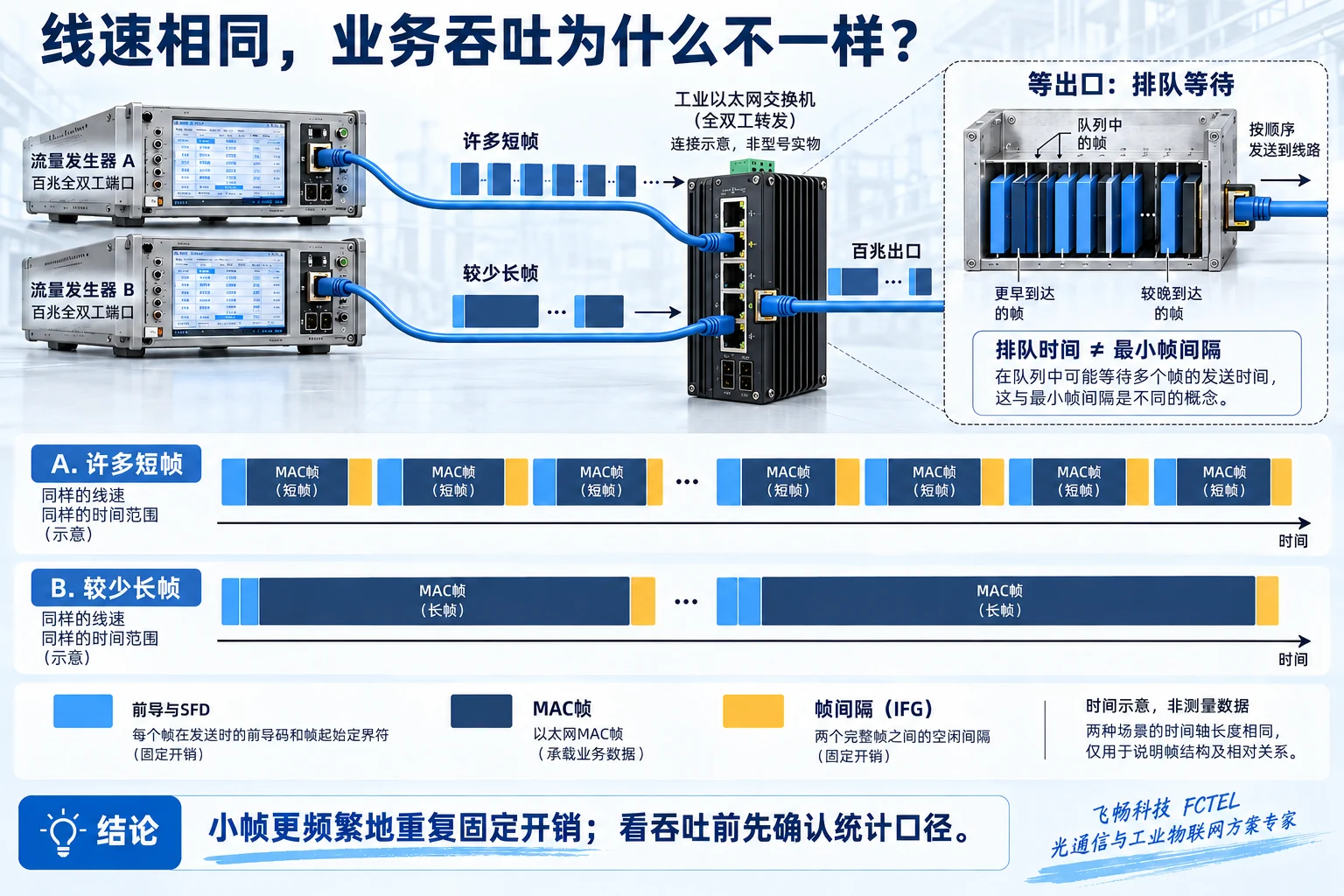

不论载荷多大，每次独立发送都要处理相应的起始和衔接。想象两种同样持续发送的业务：一种频繁送出小包裹，另一种每次装入更多内容。前者会更频繁地重复开场及帧边界开销，所以“端口线速”与“每秒有效业务数据”不会天然相等。

这不是建议把所有工业控制数据攒成大帧。控制消息可能有自己的时限，等待凑包反而让新数据迟到；较大的帧还会占用更长的一次发送时间。选网络时应看真实业务的帧长分布、发送频率和允许时延，而不是单凭一个最大吞吐数字。

吞吐测试若没有写明帧长、方向、负载、丢失情况与统计口径，很难与另一次测试公平比较。本文的长短帧图只说明开销怎样重复，不是某款飞畅交换机的性能测试，也不提供可套用到所有链路的效率百分比。

06帧间隔、排队与暂停帧不是一回事

工业交换机从入口收到数据后，还要判断出口并安排发送。如果多个入口同时把数据送往同一个出口，尚未轮到的数据可能在缓冲区等待。这段排队时间，和出口按发送规则保留的帧间隔不同。应用看到的较长停顿，可能包含两者以及其他处理过程。

暂停帧又是另一种机制：相邻设备可以按所支持的流控方式请求暂缓发送。它不是每个帧间隔都会出现的报文。也不能看到两个帧之间距离变大，就断定发生了流控；需要核对相关计数器、实际报文、端口队列和负载变化。

对交换路径要逐段理解。入口与出口可能速率不同，也可能在不同时间发送；输出侧需要遵守自己的发送规则，不能假定把入口看到的空隙原封不动地搬到另一根线。具体转发方式、时延与计数能力应看真实设备说明。

07怎样把这些原理用到现场检查

先核对端口实际协商的速率与双工状态，再记录测试仪或网卡的统计口径。需要比较小帧业务时，固定相同的帧长与发送负载，同时观察丢包、错误计数和应用响应。把“线速正常”“二层转发合格”“控制程序及时收到”作为不同证据保存。

飞畅官网提供工业交换机和光通信设备。针对具体项目，应核实所选型号的端口能力、转发方式、缓存与管理可见性；没有公开依据的能力，不从产品名称推断。普通网口不能因为改了某个驱动选项，就被当成经过校准的帧间隔分析仪。

百兆的解释也不能不加区分地套到所有高速以太网。更高速接口涉及不同的编码、对齐及空闲控制机制；在某些实现中，某一位置看到的单次间隔与平均规则还需分别理解。遇到严格一致性测试，应使用对应速率的规范和产品资料，而不是凭本篇简图修改底层寄存器。

最后回到三个简单问题：开头由谁识别，帧内装了什么，下一帧何时开始？先把范围分清，再讨论吞吐和延迟。正常间隔不需要被“消灭”，异常等待也不能只用“以太网本来有空隙”一句话解释过去。

资料来源与说明

Cisco：Ethernet帧格式与排障；Microchip：发送模块与帧间隔；IEEE 802.3工作组历史讨论：高速接口间隔与对齐。核对日期2026-10-19。本文为通用科普，历史讨论不替代当前完整标准；图为AI辅助原创示意，具体设备依型号资料。
