工业现场的交换机链路灯亮着，PLC却偶尔通信超时，不能直接判断交换机性能不足。电缆、端接或收发电路可能使比特发生变化，而缓存拥塞也会丢弃完整的帧。CRC是计算方法，FCS是以太网帧携带校验结果的字段。理解它们所在的接收路径，才能读懂错误计数，避免拿一个“丢包”结论解释所有故障。本文说明通用机制，不把示意数据当成飞畅实测。
原理图可点击查看原图；手机端可横向滑动查看清晰标注。

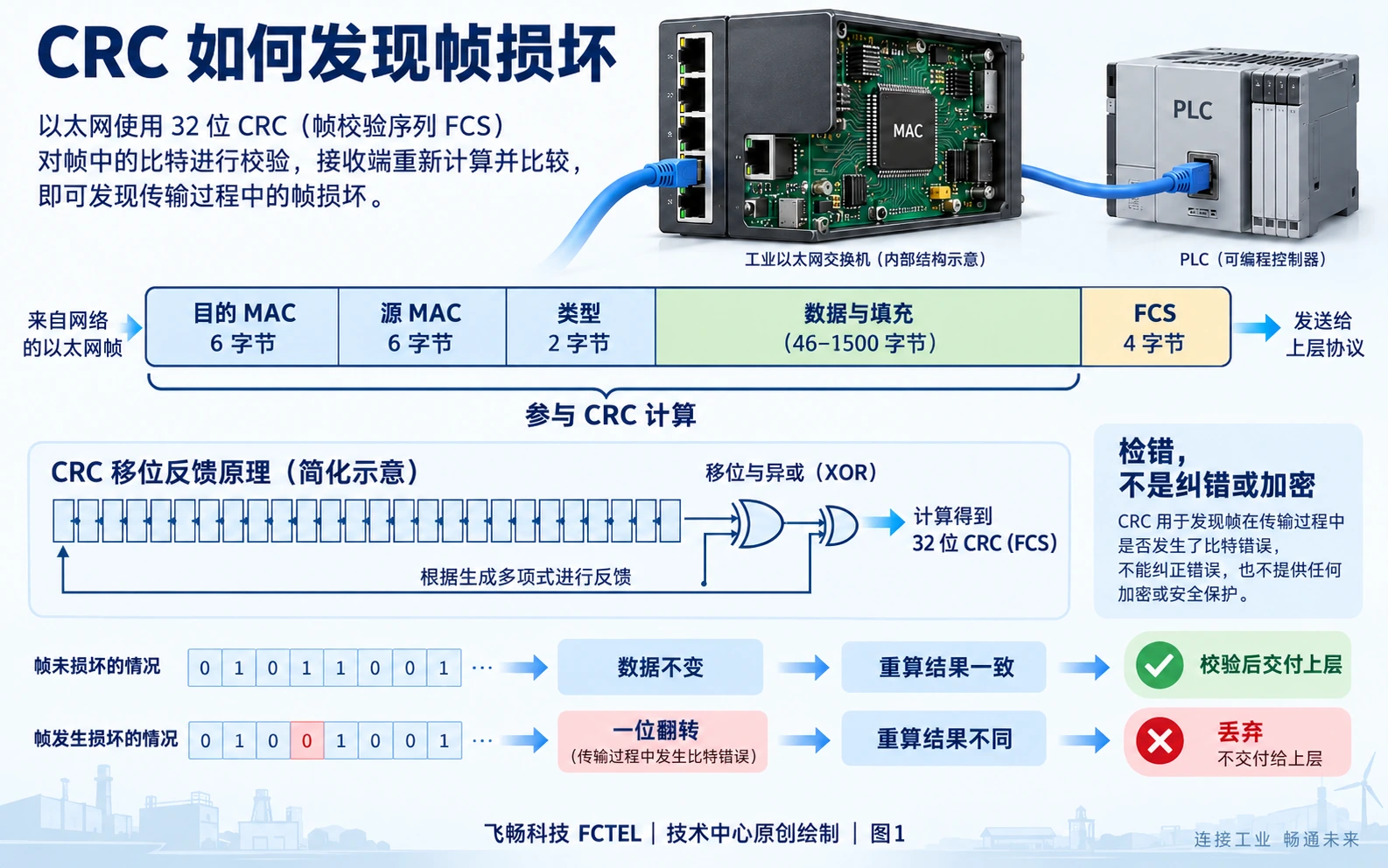

01一帧数据为什么需要末尾的FCS
发送端MAC把目的地址、源地址、类型或长度以及数据和必要填充组织成帧，再在末尾放入4字节FCS。带802.1Q标签时，标签也属于参与校验的帧内容。前导码和帧起始定界符帮助接收端同步，但不属于这段CRC保护范围；帧间间隔同样不是被保护的数据。把FCS画在帧尾，是为了说明接收端必须看到校验字段，才能完成本帧的一致性判断。
铜缆上传输的是电气信号，光纤上传输的是光信号，PHY把收到的信号恢复成比特。衰减、反射、串扰或收发器异常可能让一个原本为0的比特被判成1。链路UP说明已建立物理连接，不等于每一帧都无误。接收MAC重新计算并检查校验关系，若不符合，说明该帧不能作为可信数据继续交付。
还要区分FCS与上层协议的校验：FCS围绕当前以太网帧，不能替代TCP、UDP或应用自身的完整性检查。交换节点改变VLAN标签等受保护内容时，需要使输出帧的FCS与输出内容一致。因此某个接收口校验通过，不能单独证明应用数据从最初生成到最后使用的全过程都没有问题，也不能证明发送端最初生成的数据就是正确的。
02CRC不是简单相加，而是移位与异或
CRC可理解为把比特串当作二进制多项式，用规定的生成多项式做模2运算。模2加减都是异或，不会产生普通算术的进位。硬件常用移位寄存器和反馈异或网络，一边接收比特一边更新状态，不必等软件逐字节计算。以太网采用32位CRC；发送端与接收端必须遵守一致的多项式、初值、位序和最终处理规则，不能随意挑一种“CRC32”实现就认为兼容。
直观教学可以画成发送端生成FCS、接收端对收到的帧内容重算并比较；实际电路也可能将包括FCS在内的帧送入校验器，检查规定的固定余数。两种描述都在验证同一关系。CRC能够发现多类比特错误，但它只检错，不指出哪个比特应修改，也不保证发现所有可能的错误组合。它没有密钥，不能替代加密、认证或防篡改签名。
原理图可点击查看原图；手机端可横向滑动查看清晰标注。

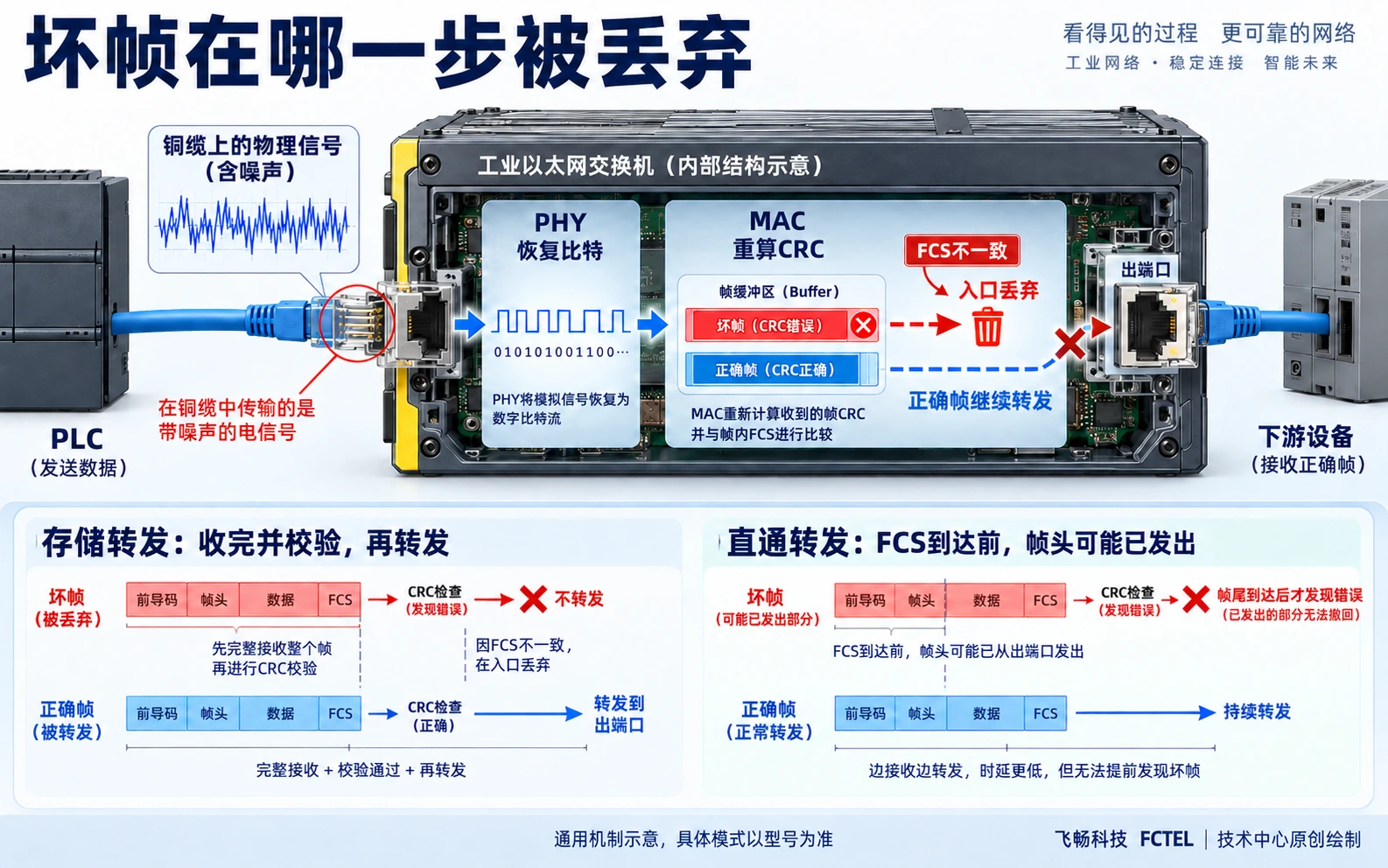

03为什么坏帧可能在抓包软件里看不到
典型接收路径是接口、PHY、MAC校验、交换或接收缓冲、上层处理。若MAC或网卡在交给驱动之前丢弃坏帧，普通抓包程序只看到幸存的帧。因此抓包文件没有CRC错误，不代表电气链路没有坏帧；许多网卡还会去除FCS，抓到的帧长度与线上帧并不完全相同。排查时应同时保存交换机入口错误计数、终端网卡统计和抓包记录。
存储转发模式收完整帧后再校验并作转发判断，校验失败通常在入口丢弃。直通转发则可能在帧尾到达前已开始发送帧头，坏帧可能传播到后续链路，具体处理与统计因芯片和固件而异。不能仅凭“工业交换机”名称认定其模式，也不能把多台设备都有错误直接理解成多处独立损坏。飞畅具体型号的转发方式和计数含义，应以对应资料或确认结果为准。
原理图可点击查看原图；手机端可横向滑动查看清晰标注。

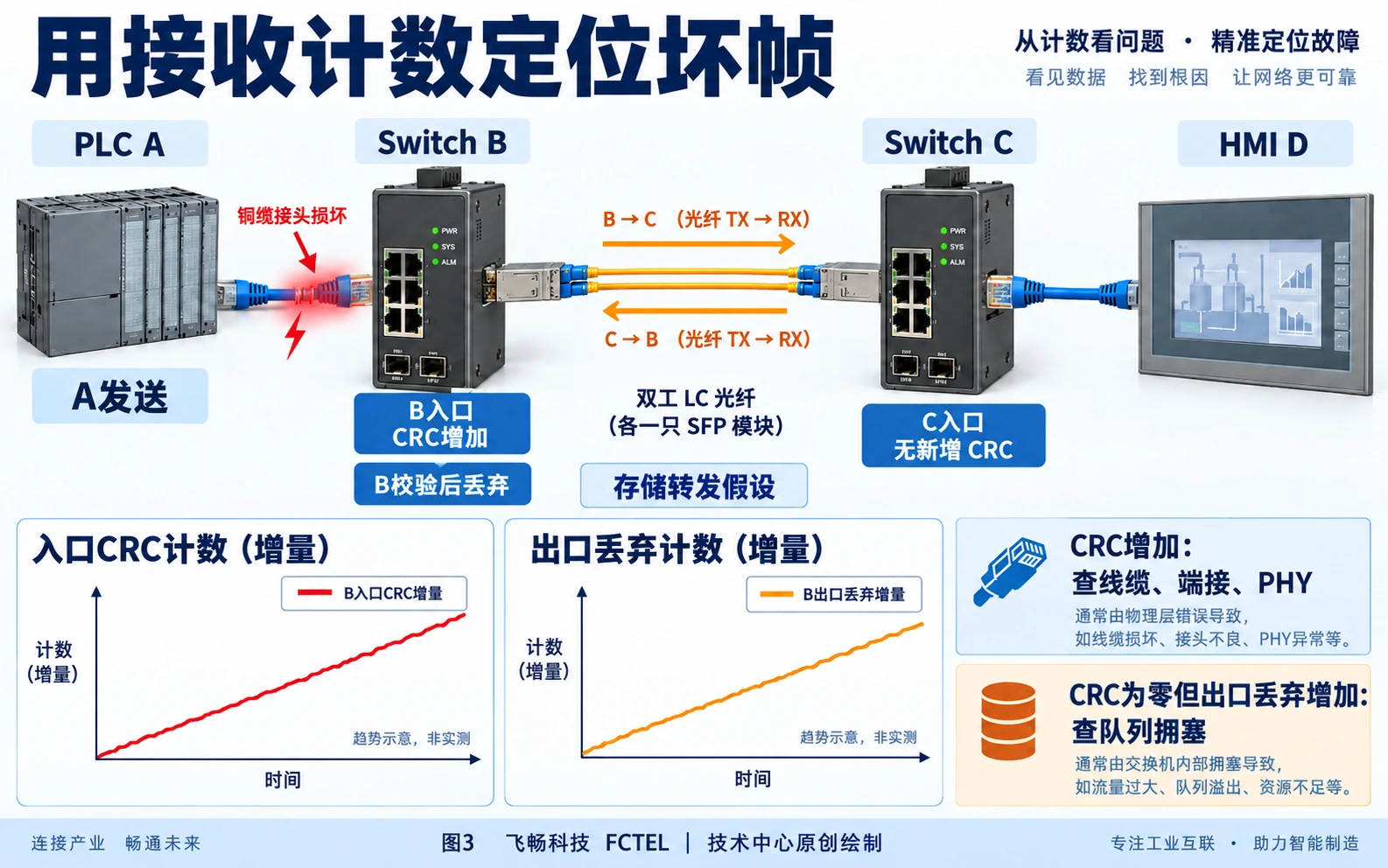

04接收端报错，检查的是哪一段链路
若PLC A向交换机B发送，B的入口CRC持续增加，首先检查A发送端到B接收端这段：A的接口、跳线、配线连接和B的接收电路。B报告的是收到的帧不符合校验，并不能单凭一个计数把责任判给A。反方向B到A使用另一条接收路径，可能没有同样症状。双纤光链路同样要按本端TX到对端RX、对端TX到本端RX分别定位。
应记录同一时间窗口的增量，不能仅看多年累计值。例如先保存基线，等待固定观察时段，再比较CRC增加量、收帧增加量和业务超时。示意的“本次新增10帧错误”不是产品性能数据。各设备的input errors可能包含CRC、长度或其他原因，discards也可能包含策略与资源丢弃，统计项未必相互独立，不能随意相加求总丢包率。
清零后的观察还要保留时间和操作记录，确保不同端口的增量来自同一个观察窗口。
05把传输损坏与拥塞丢弃分开验证
完整帧进入交换机后，如果多个入口同时汇入较慢出口，队列可能没有剩余空间，帧仍会被丢弃。这个过程不需要比特错误，通常表现为出口丢弃或缓存相关计数上升，而CRC保持不变。反过来，轻负载下CRC仍增加，更应追查线缆、接头、接口或干扰。CRC为零不能证明全网无故障：错误可能发生在其他端口，或者设备没有暴露相关统计。
检修可从已知良好跳线开始，每次只换一个部件，保持流量和观察时间尽量一致。铜缆检查线对端接、插头接触和与强电的敷设距离；光链路检查洁净端面、收发方向、模块兼容性和功率是否处于对应规格范围。DDM光功率是辅助证据，不能代替帧校验，也不能仅凭一次数值判定模块坏了。必要时安排维护窗口，用受控流量作双向对照。
通信超时还可能由应用任务阻塞、设备重启或配置错误引起。先保留现场现象，再用计数定位观察层级：链路是否建立、帧是否完整、队列是否接受、应用是否及时响应。若只有业务日志而没有端口证据，应把原因标为待验证，避免用换交换机代替定位。
06形成可复现的验收记录
飞畅官网的管理型24路千兆电加4路千兆SFP光口／4路千兆电口交换机，是工业铜光连接相关产品资料的入口；本文不据此承诺某个未公开的CRC命令或芯片结构。工程选用时要确认当前固件能读取哪些入口、出口和光口指标，并核对复位、溢出以及清零行为。不能为了方便比较，未经记录就把生产端口累计计数全部清掉。
验收表至少包括拓扑、端口号、介质与模块、时间窗口、负载条件、前后计数、单次替换动作和业务恢复结果。坏帧计数停止增长是物理传输改善的线索，还要确认超时、时延和业务连续性恢复。结论应写成“在本次条件下某段错误不再新增”，而不是“永远不会丢包”。把机制、观察与结论分开，下一位工程师才能复现排查过程。
参考资料：Cisco CRC/FCS机制说明；飞畅对应工业交换机资料。原理图为原创示意，非产品内部实拍或实测。
