光纤回波损耗为什么数值越大越好？反射、插损与链路验收科普

01先看方向：前面少了多少，和后面回了多少

发送端把光送入光纤，接收端需要得到足够而且可判读的信号。一处连接可能让前向光减少，也可能让一部分光沿原路返回。插入损耗关注加入这段线路或连接后，前向传输损失了多少；反射相关指标则关注回到入射侧的光。二者都与连接质量有关，却不能互相替代。

可以把它类比成走廊入口与出口：出口少了多少人，并不能直接说明有多少人转身回来。这个类比只帮助区分方向，光的反射还由界面和波导条件决定，并不是光粒子自己选择了路线。现场拿到报告，第一步应圈出测试项目、方向和单位，而不是只比较数字大小。

02连接处为什么会有返回光

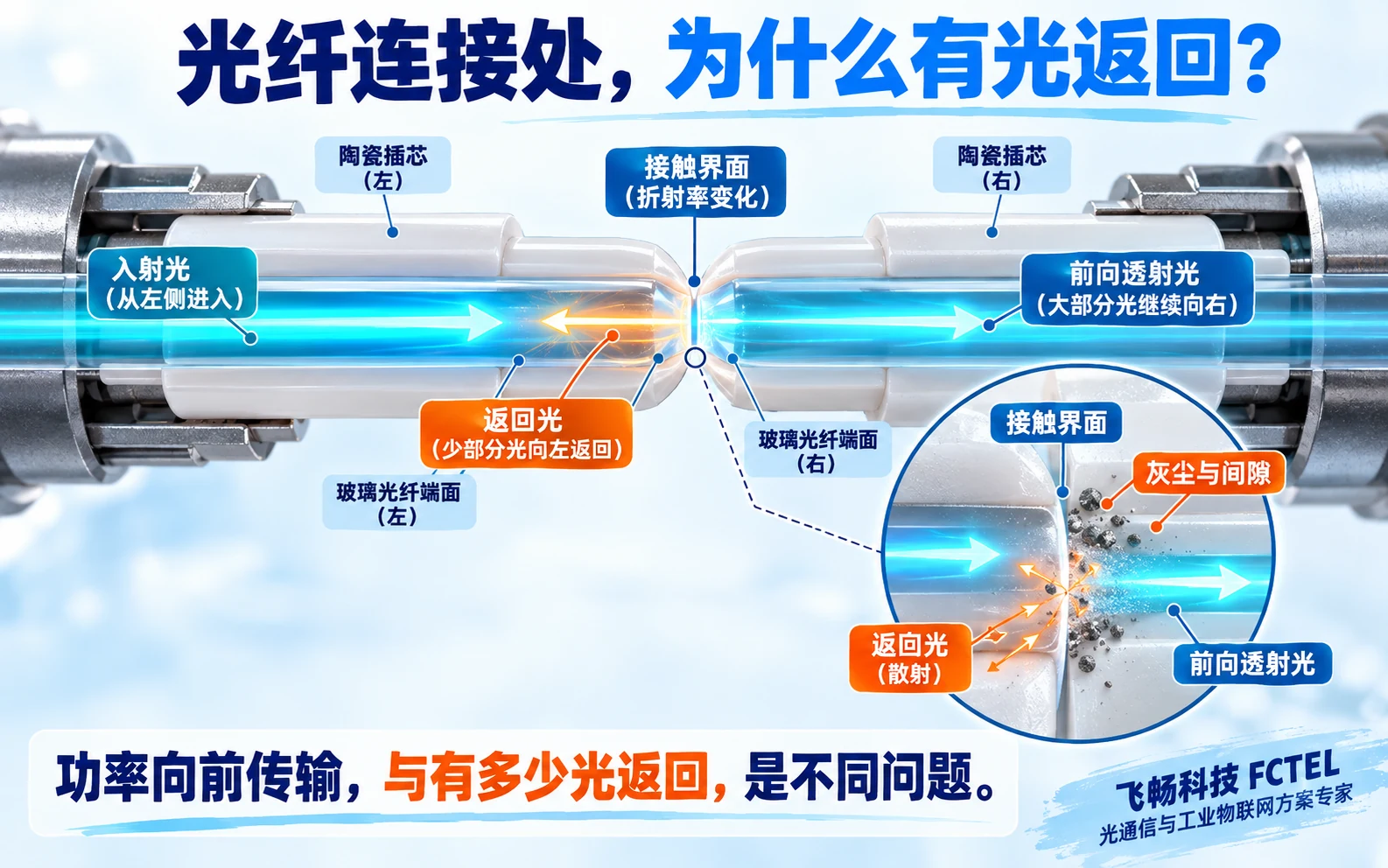

光在玻璃中传播，到达材料性质发生变化的界面时，一部分能量可能反射回去，这种现象常称菲涅耳反射。两只插芯中的纤芯需要对准，端面也要按设计形成合适接触。若有微小空气间隙、污染或损伤，界面的条件就可能改变。图中的光线、间隙和灰尘均被放大，不能据此估算尺寸。

反射不是把所有光挡回去。同一个连接可以同时存在前向透射、返回和其它损失。也不能看到一个反射峰就立即宣布端面有灰尘：连接结构、未连接的末端、机械接续或其它事件都有可能产生返回信号。判断需要结合位置、连接记录和适用的检查方法。

03回波损耗大，为什么常表示返回更少

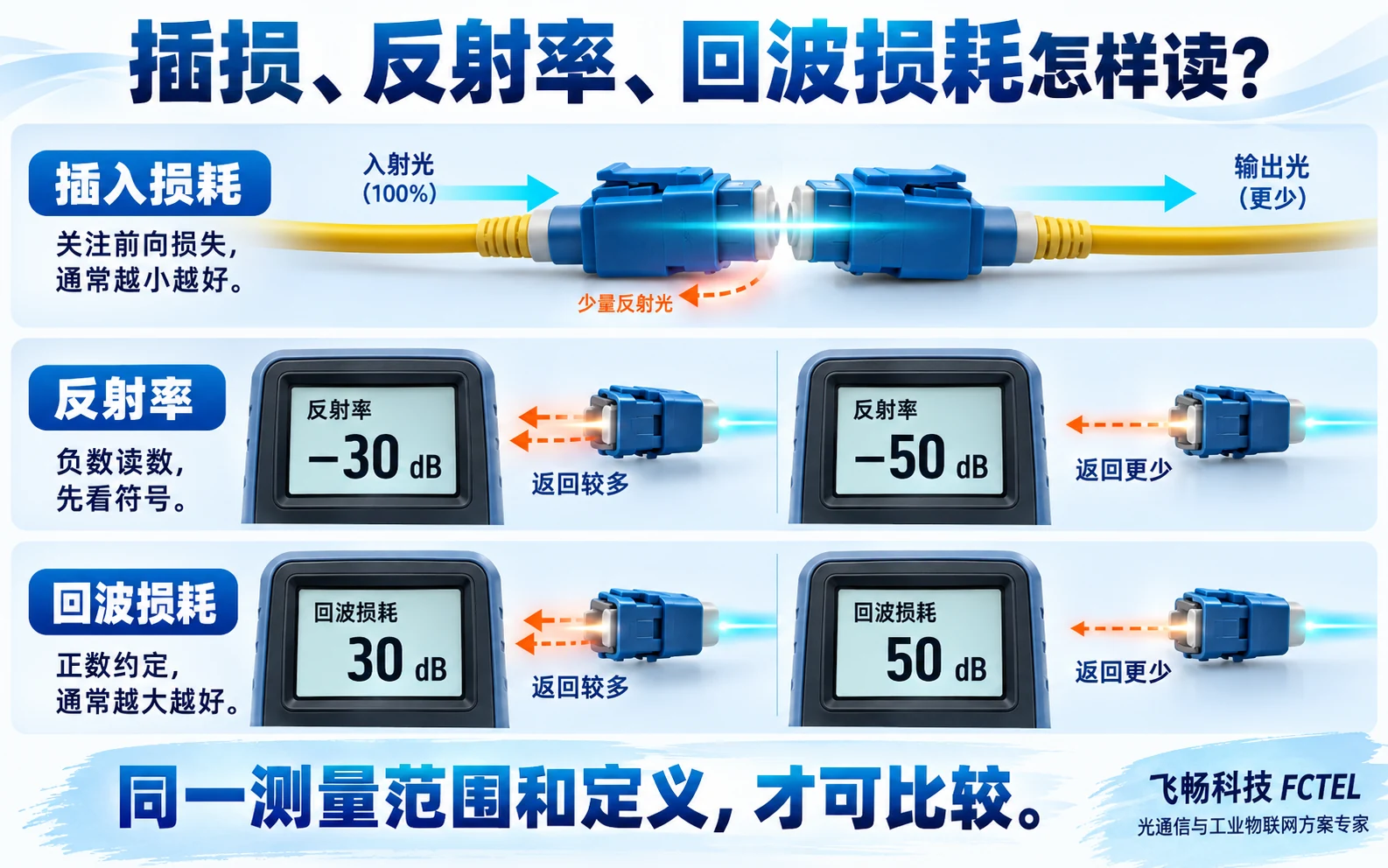

按常见正数约定，回波损耗用入射光与返回光之间的差距表达返回程度。返回光越弱，这个差距越大，因此回波损耗读数常是越大越好。它不是说发往远端的信号损失得更多，而是在描述反方向的返回量。普通插损则描述前向损失，不能把这两套判断口令混用。

反射率常用负数表示。仅在同一比值、同一参考面和同一测量范围下，反射率为负五十与回波损耗为正五十可以是相反的表达约定。负五十比负三十代表更少的返回光；不要只盯着数字五十更大。不同厂家资料可能采用不同名称和符号，先查仪器定义，再作比较。

例如两次测量都采用同一参考面，记录从三十变为五十。若这项明确叫正数回波损耗，可以理解为返回相对于入射更弱；若项目是插损，同样把五十当成改善就完全错误。这个例子只训练读报告的方法，不表示工业网络应当采用这些数值，也不建议为了数字变化自行调整仪器合格线。

04单个连接的反射，不等于整条线路的ORL

光回波损耗的英文缩写是ORL。报告中的ORL可能针对整个被测范围，汇总多个连接事件的反射和光纤沿线的背向散射。背向散射可以理解为沿线有少量光返回，和某一连接点的集中反射并非同一种图形。线路长度、测量方向和被纳入的范围变化，综合结果也可能变化。

单个事件的反射率回答某个位置返回得怎样；整链路ORL回答这个测量范围的综合返回情况。把一个连接点的反射率拿来和整条光缆的ORL直接排名，没有清楚的工程意义。验收表应分别记录项目名称、起止参考面和测试方向，让复核人员知道究竟测了什么。

假设一份报告只测短跳线的连接，另一份包含很长的光缆和多个配线位置，两个结果的名称即使都写回波，也不意味着测量对象相同。记录里最好附上一张简图，把测试端口、参考连接和被测线路起止点画清。换一端测试时，仍应留下方向记录，不把不同条件下的差异直接归为仪器故障。

05接头抛光方式有作用，但不能只认颜色

物理接触端面通过合适几何形状帮助纤芯端面贴合；角度研磨端面还利用角度，让反射光较难重新耦合进向后传播的纤芯模式。这里的作用是改变返回的耦合条件，不是增加光纤带宽，也不是所有污染和损伤都能靠端面角度消除。

现场不能因为一个接头看起来更高级，就把不同端面类型强行混接。应按设备光接口、跳线和适配器要求选择匹配部件；外壳颜色只能作为线索，仍要核对标识与资料。更换前记录原连接和业务状态，避免把一次接头调整误认为整条系统设计已经得到验证。

06测试仪器需要看见正确的那部分光

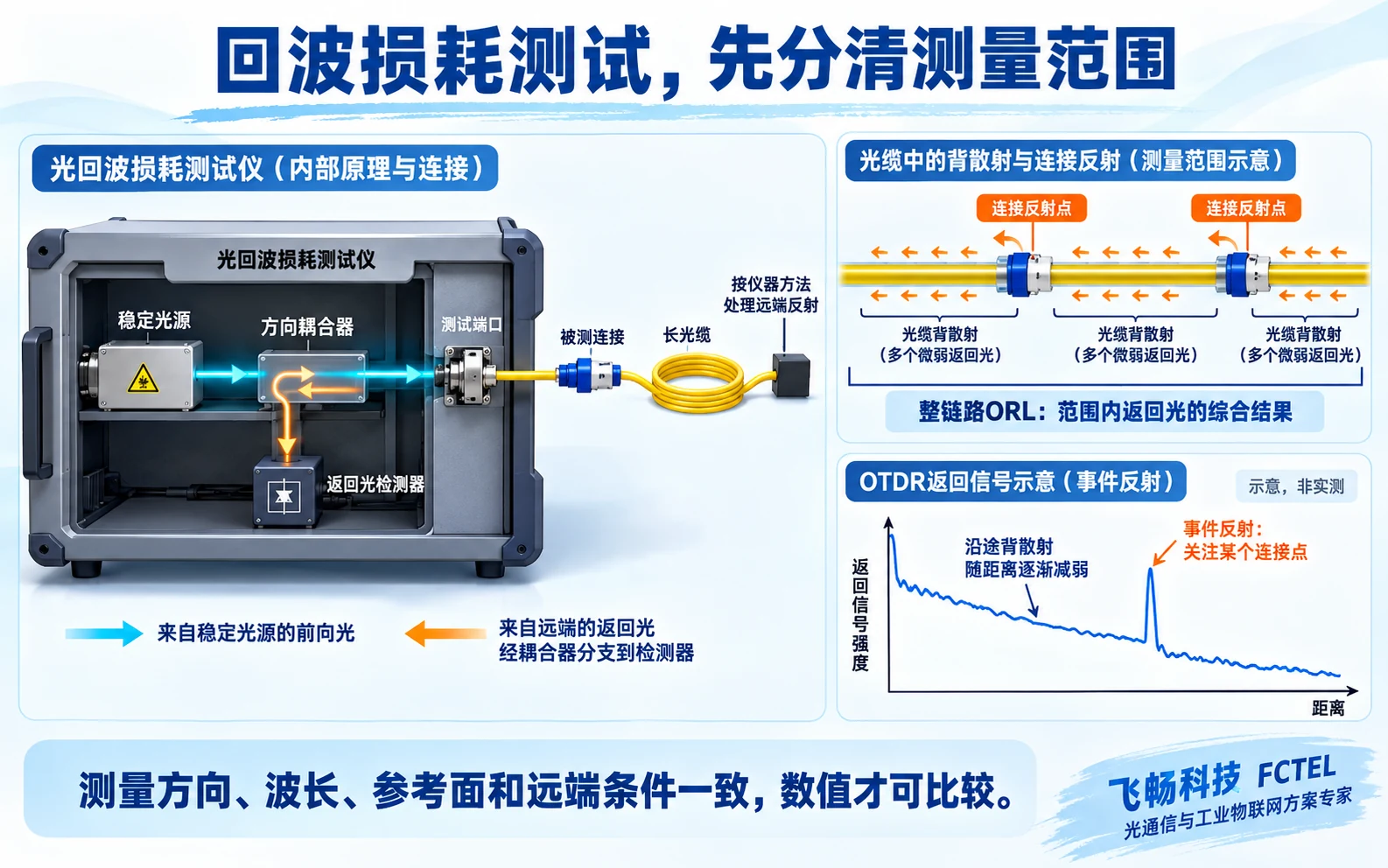

一种回波测试思路是用方向耦合器，把发出的光送往被测件，再把返回的光引到检测通道。实际仪器需要处理参考功率、内部返回、动态范围和参考面等问题，不能只把普通功率计接在远端，就宣称测到了回波损耗。远端反射是否被纳入，也会影响结果。

光时域反射仪即OTDR，能够用返回随距离变化的信号帮助定位事件；部分仪器也提供反射率或ORL分析。若反射信号使接收通道饱和，峰顶被截平，读数便不能按普通有效事件解释。屏幕显示很多小数位，也不代表测量准确度具有同样精度。应按仪器规定保存原始曲线和测试设置。

07工程验收先统一条件，再看是否合格

拿两份报告作比较，要先核对波长、方向、参考面、远端处理方式、被测范围和仪器状态。清洁检查及连接操作也应按适用规范完成。不要为压低返回读数而随意把现场跳线缠成小圈或加入未记录的损耗，这会改变被测对象，甚至损伤线路，得到好看的数字也失去验收意义。

飞畅管理型工业交换机的真实产品资料可用来核对电口、SFP光接口等配置，但具体光模块与线路的反射容限，仍要查所选器件和系统资料。设备有SFP插槽，不等于它自动修复不合格的端面或消除反射；本篇也不把通用示意当成某一飞畅型号的内部结构。

最后把光学结果与业务证据放在一起：记录接收功率、错误计数、业务稳定性、测试时间及操作前后变化。插损、返回和业务质量各有观察角度；一项合格不能覆盖其它项目。先弄清定义，再统一条件，最后按真实系统要求判断，比记住一句所有损耗都越小越好更可靠。

一个容易执行的复核顺序是：先确认文件确实对应当前这条线，再核对测量项目和符号，然后检查测试条件，最后才读合格判定。若条件缺失，就先补齐记录，不急着换设备。这样既避免误判，也使后续维护人员能够在同样条件下复测，判断变化来自线路、连接还是测试安排。

资料依据：FOA：反射与回波损耗测量；Santec／OptoTest：单模光纤连接回波白皮书；飞畅工业交换机产品资料；Fluke Networks：回波与反射读数；EXFO：光纤特性与业务承载核验。本文为通用科普，示意与假设不代替型号资料、测试标准和现场验收。
