工业交换机RSTP环网原理：BPDU、根桥选举与故障收敛

01二层环路为什么会迅速放大

交换机收到广播帧或目的MAC未知的单播帧时，会向除入口外的其他同VLAN端口泛洪。若网络中存在闭合环路，多个交换机可能反复收到同一帧并再次泛洪。由于二层帧没有逐跳递减的TTL，复制过程会持续占用链路、交换芯片和CPU。

环路故障通常同时表现为广播流量激增、MAC地址在不同端口间来回漂移、管理访问变慢以及业务间歇中断。只拔掉一根线可以临时止损，却不能替代对拓扑、VLAN和生成树状态的核查。

02RSTP怎样形成无环转发树

所有参与RSTP的交换机通过BPDU通告自己的桥ID和所知根桥信息。桥ID由优先级与MAC地址等字段构成，数值更优的设备成为根桥。非根交换机选择到根桥累计路径代价最小的端口作为根端口；每个网段再选出一个指定端口负责朝该网段转发。

没有成为根端口或指定端口的冗余端口通常作为备用端口保持丢弃状态。它仍接收并处理BPDU，却不转发普通数据帧，也不学习这些帧的源MAC。物理环仍存在，逻辑数据路径已经被打开成一棵树。

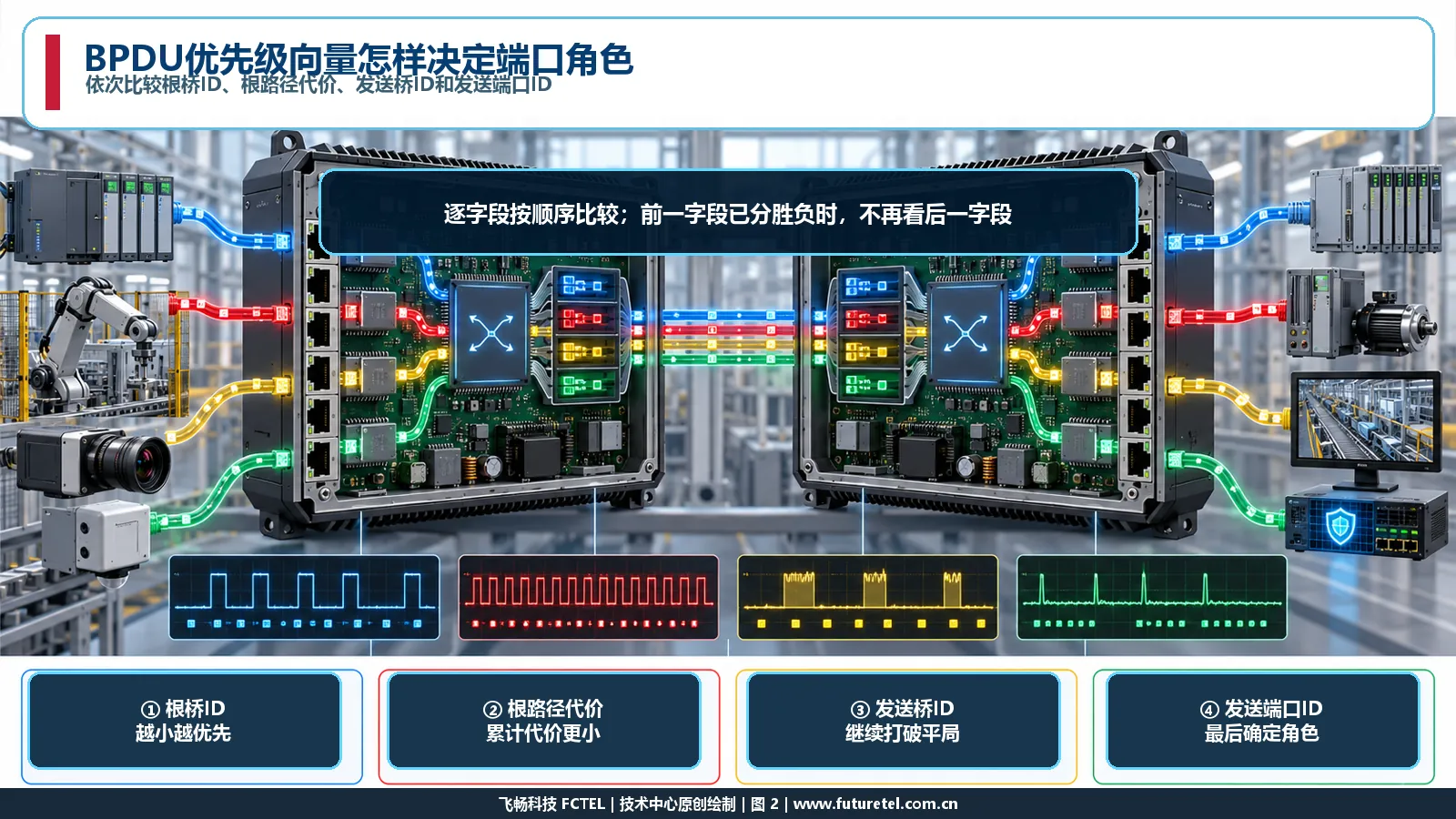

03BPDU优先级向量怎样比较

端口收到多个候选BPDU时，会依次比较根桥ID、到根桥的累计路径代价、发送桥ID和发送端口ID。前一个字段已经分出优劣后，后续字段不再参与；只有前面相等时才继续比较。因此根桥优先级和端口路径代价都必须按设计明确配置。

链路速率会影响默认路径代价，但跨厂商或跨代设备的代价值范围可能不同。工程人员应查看实际配置和BPDU，而不是仅凭接口速率猜测转发路径。并行链路还要区分独立生成树端口与链路聚合成员，避免把两种机制混用。

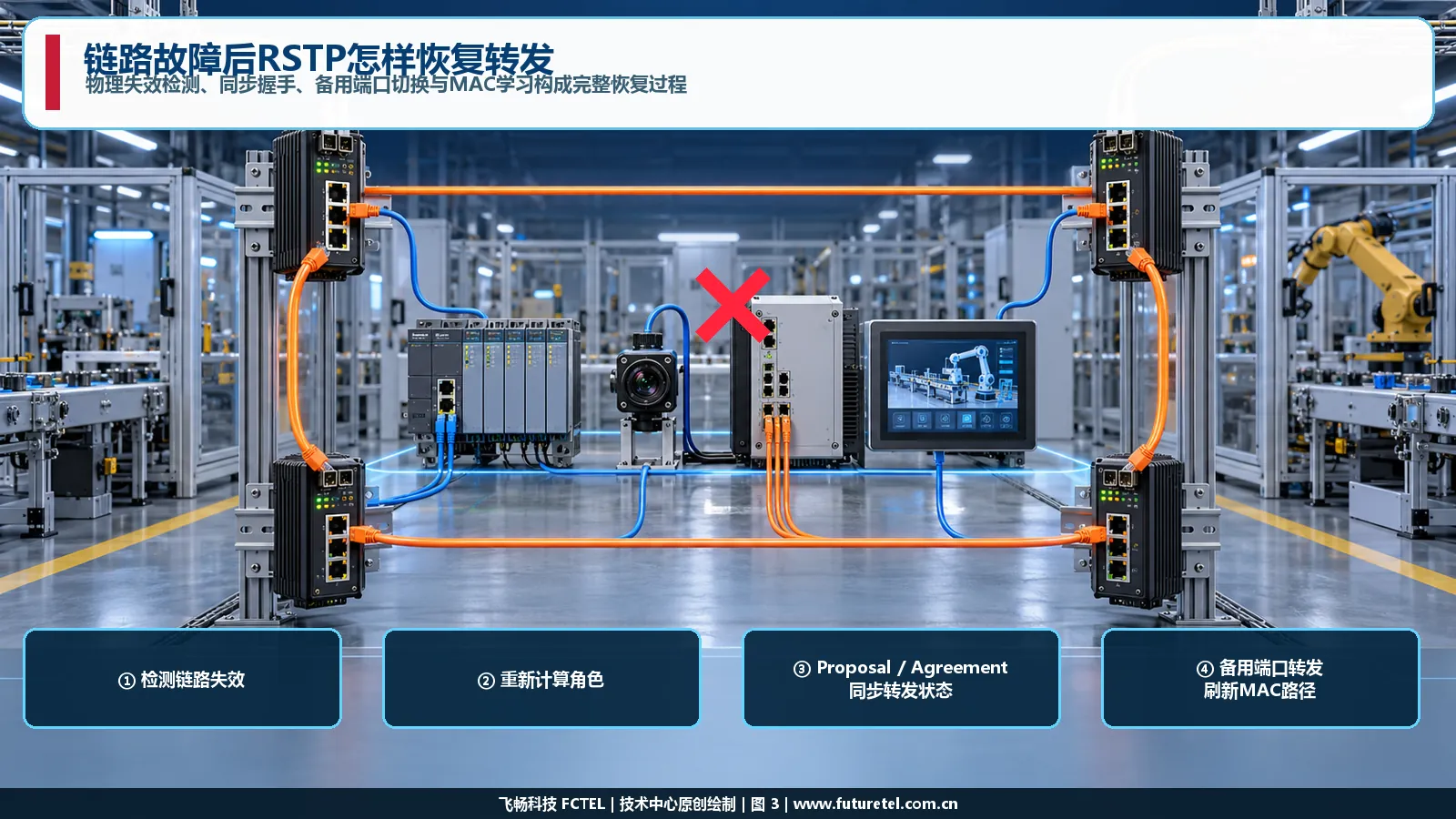

04RSTP为何能比传统STP更快收敛

RSTP引入明确的根端口、指定端口、备用端口和备份端口角色，并通过Proposal与Agreement握手同步相邻桥的转发状态。点到点全双工链路在满足条件时可以快速进入转发，不必机械等待传统STP的全部定时阶段。

快速并不等于零中断。故障检测方式、链路协商、交换机CPU负载、拓扑规模、VLAN实例和终端ARP或邻居表都会影响业务恢复时间。若只能依靠BPDU超时发现故障，收敛通常比物理链路直接失效更慢。

05边缘端口和保护功能怎样使用

连接PLC、摄像机、HMI等单一终端的端口可在确认不会接入交换机后配置为边缘端口，使终端上线时无需等待生成树协商。若边缘端口收到BPDU，说明接线或现场设备发生变化，应由BPDU保护等机制阻止意外交换设备把网络拓扑改写。

根保护用于限制不可信方向成为根桥，环路保护可处理单向丢失BPDU等异常。具体功能名称和行为随设备实现而异，启用前必须在目标固件上验证。把所有端口一律设为边缘端口会绕过应有的环路控制。

06工业现场怎样配置与验收

先画出每个VLAN的物理与逻辑拓扑，指定主根桥和备用根桥，并根据业务方向设置路径代价。根桥宜位于汇聚或控制中心附近，避免由接入层设备的MAC偶然决定。变更前保存桥ID、端口角色、BPDU计数和MAC表作为基线。

验收至少覆盖正常路径、单链路断开、链路恢复、交换机重启和误接环路。记录端口角色变化、丢包、最长业务中断、MAC漂移和告警时间线，并用真实控制与视频负载测试。飞畅工业交换机的RSTP及保护功能以具体型号和固件资料为准，应在目标拓扑中验证后再上线。
