PCM语音复用设备怎样工作：采样编码、E1时隙与电话接口

先分清PCM编码和PCM设备

电话里的声音首先变成连续变化的电信号。PCM是脉冲编码调制，描述怎样把这种模拟信号变成数字样本。工程中说的“PCM设备”往往是一台带语音接口、编码电路和数字干线接口的复用设备：它把多路业务安排到同一条干线上，对端再分别恢复。编码方法和机箱不是同一个概念，不能看到PCM三个字就断定设备有多少电话口或是否带光口。

讨论一条具体线路时，应把接入业务、复用方式、中间承载分开。例如电话口接入模拟话音，设备采用数字编码并组织E1时隙，而E1又由另一对光传输设备跨越光纤。也有机箱直接集成光传输功能。后一种产品减少了外置设备，但并不使所有E1 PCM设备都变成可直接插光纤的电话光端机。

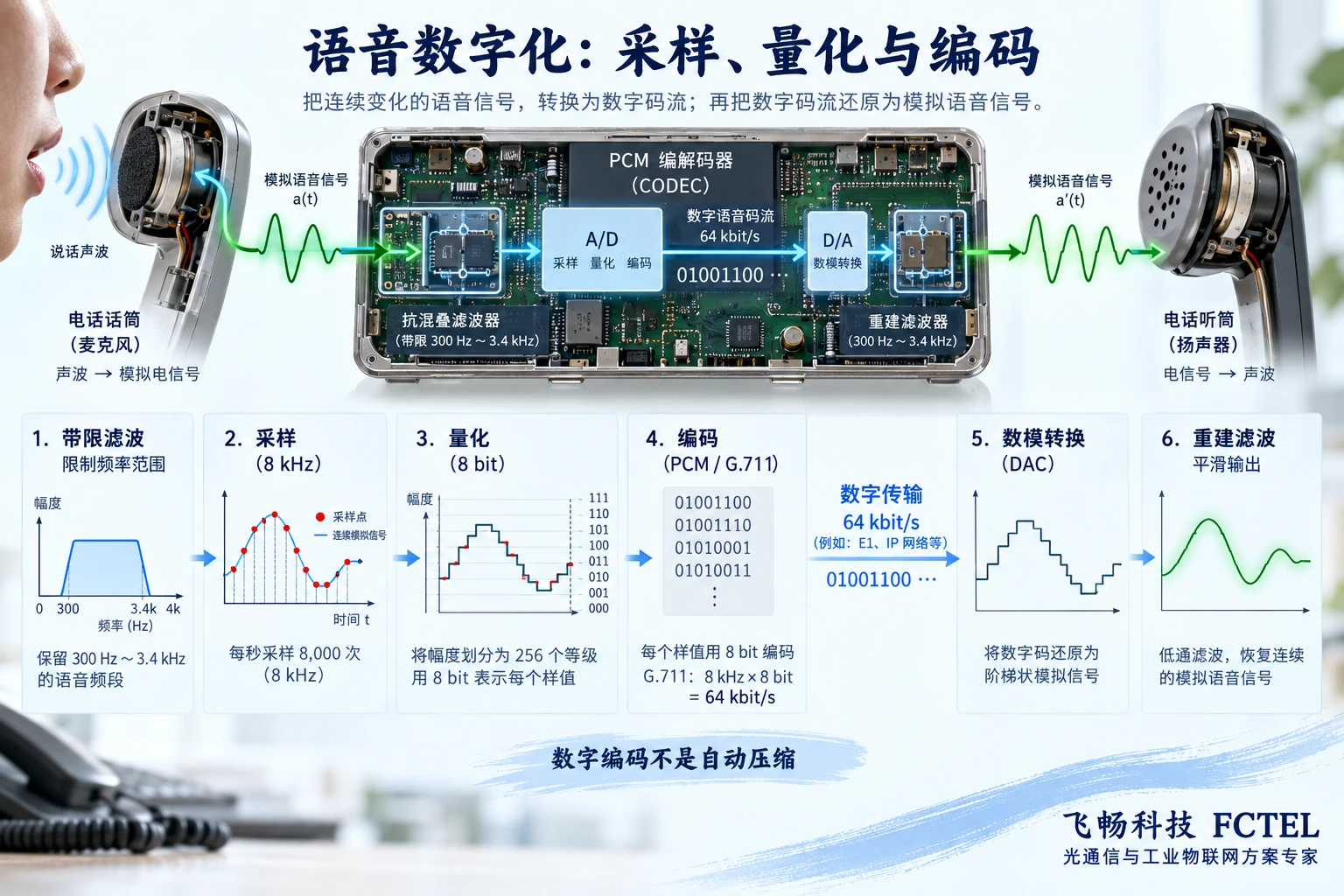

语音经过采样、量化和编码

编码器先对输入进行适当的带宽限制，再按固定节奏采样，将样本幅度量化为有限级别，最后用比特表示。以G.711电话话音为例，常用采样率为每秒8000次，每个样本8比特，因此一路编码话音的比特率是64 kbit/s。这是解释电话编码的标准例子，不是所有音频接口的默认采样规格。

量化会引入误差，话音编码也不会自动把所有音频变成无损数据。G.711的A律和μ律是两种压扩特性，互通需要相应支持；不要把这种幅度编码规律等同于任意压缩算法。音乐、宽带音频或特殊模拟量有自己的频带和精度要求，是否能接入应看设备对应音频板卡资料，不能仅凭接口能插入就判断信号完整。

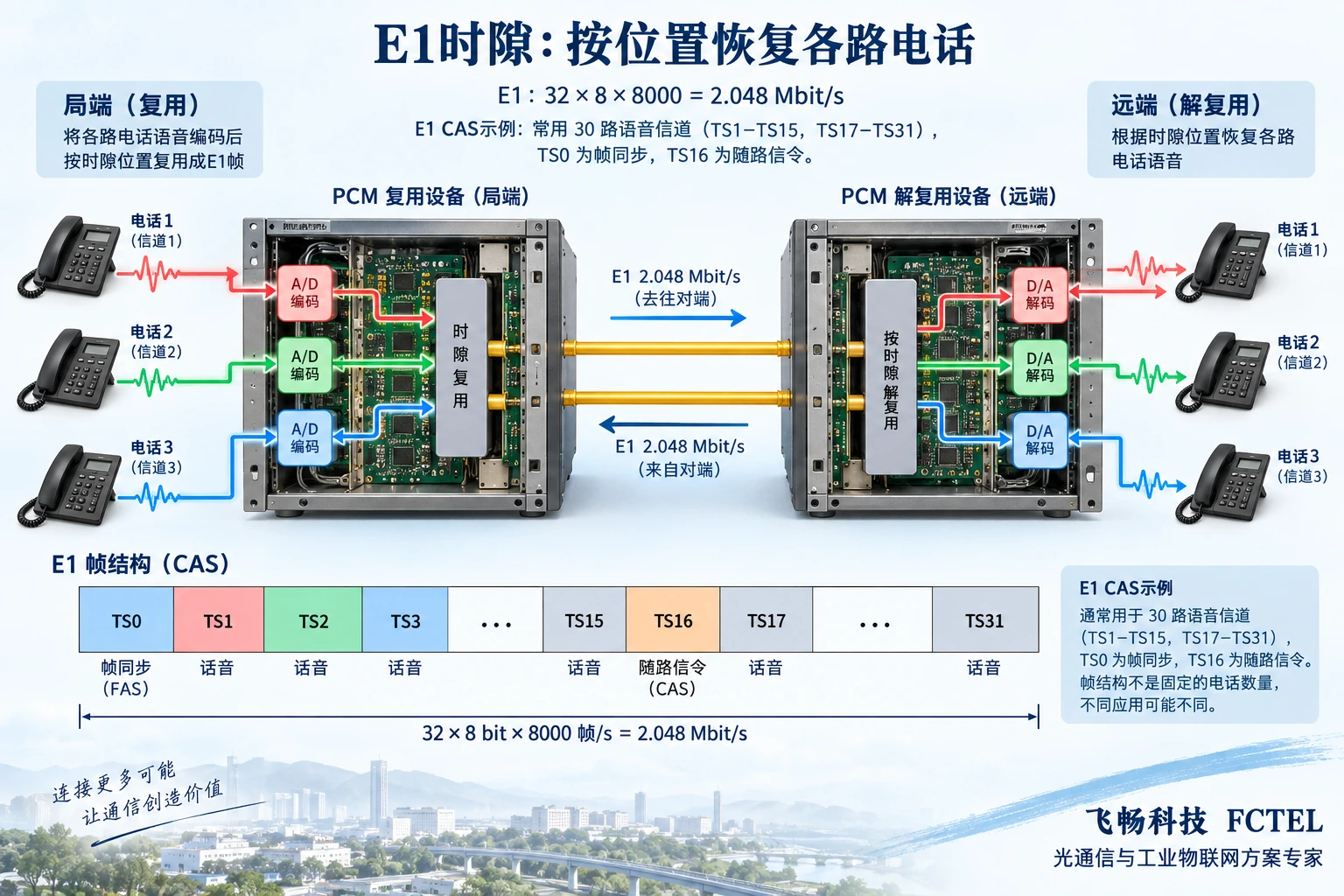

多路业务怎样进入E1时隙

分时复用把各路数字数据放进约定的位置。典型成帧E1每帧有32个时隙，每个时隙8比特，帧周期为125微秒，线路速率为2.048 Mbit/s。接收设备首先找到帧的边界，然后知道哪一段数据属于哪一路。某一路话音占用一个64 kbit/s时隙时，其样本便按这个固定节奏到达，不是临时争抢以太网交换机的输出队列。

常见的E1随路信令话音例子里，TS0用于帧同步，TS16用于信令，其余30个时隙可承载30路话音。这里必须保留“常见例子”的限定：非成帧方式、不同信令方案、数据业务或专用设备的时隙安排可能不同。不能把32个时隙直接宣传成32路电话，也不能把TS16在所有方案中都视为可自由使用的语音通道。

对端恢复的是约定通道

接收端把对应时隙交给正确的解码器，数字样本经过数模转换和滤波，恢复成电话听筒需要的模拟信号。两端必须在帧结构、时隙、编码和信令安排上配合。若本端电话一映射到TS3，对端却将TS3交给另一只电话接口，干线仍可能没有丢失信号，但业务会错接。线路灯亮与用户拨通是两个不同层次的验收项目。

PCM电话业务除了话音，还涉及摘挂机、振铃及相关信令。只验证音频波形，不能证明呼叫能够建立和正确释放。安装后应记录每个物理端口对应的干线、时隙和对端位置，再逐路验证振铃、双向通话和挂机释放。这样发现串线时能沿映射表定位，避免靠反复换线碰运气。

FXS和FXO决定电话口怎样配对

FXS一侧向模拟电话线路提供相应的馈电、振铃等功能，普通模拟电话通常是FXO角色。程控交换机的模拟用户口通常是FXS，因此延伸交换机用户线时，本地设备使用匹配的FXO接口接入交换机，远端设备再用FXS接口连接电话。具体端子、阻抗、振铃与信令兼容性仍要按型号确认，外观相似的插座不能代替角色判断。

一种常见误解是把两个提供馈电的电话接口直接相连，或者以为两台同名设备必然可以配对。实际采购应写清哪端连接交换机、哪端连接话机、是否为热线模式，以及两端模块型号。FXS与FXO的标识描述电话线路角色；E1的发送与接收描述数字干线方向；二者应分别核对，不能混用。

PCM复用不等于电话交换

PCM设备会进行编码、信令处理和通道组织，因此不能说它完全“不处理业务”。但是固定端口延伸和时隙交叉，并不自动带来程控交换机的号码管理、拨号选路或外线权限。远端用户可以使用原交换机分机功能，是因为交换机用户线被延伸了，呼叫控制通常仍由交换机承担。

例如总部有一套交换机，希望仓库使用其中两条分机，可按实际支持的FXO/FXS配对和干线方案延伸两条用户线。若仓库需要新增号码、互拨规则和外线权限，首先应安排交换机或相应呼叫控制系统。只增加PCM设备端口数量，不会自行生成这些功能。具备热线能力的型号也应按具体模式验收，不能泛化成任意电话之间都能拨号互通。

时钟和承载链路怎样影响稳定性

数字干线需要一致、可恢复的定时关系。如果两端时钟来源互相矛盾或形成定时环路，可能出现滑码等问题，话音表现为断续或异常。应该画出业务路径和时钟来源，按照运营商线路及传输设备要求配置主从关系。不能机械地把“本端内部时钟、远端线路时钟”写成适用于所有组网的规则；它只可能是某些点到点方案的安排。

E1电口还需要匹配相应的电气接口、线缆和收发接线。75Ω同轴与120Ω平衡接口的处理不同，具体以设备资料为准。采用RJ45形状插座的E1接口，也不能直接接到以太网交换机当网络口使用。若要经IP网络承载E1，需另有支持对应电路仿真和定时恢复的设备，网络时延波动与丢包也会进入验收范围。

怎样完成一条线路的验收

先建立两端端口表，列明电话角色、编码、干线和时隙；再检查电气接线与时钟；最后做逐路和并发业务测试。单路通话用于确认映射，约定数量的同时通话用于验证实际干线容量，长时间观察告警和误码有助于发现间歇性问题。验收记录应描述测试条件和结果，不能只写“灯正常，设备正常”。

选型时还要区分接出的电话端口数量和可同时承载的业务数量。动态分配型设备可能支持更多用户端口，但同时通话仍受干线与型号机制限制。飞畅的不同E1 PCM型号具有不同端口配置，应查看具体产品资料并核对两端组合。把编码、时隙、接口角色和承载方式分别说清，才能判断一套设备是否符合现有业务。
