PCM复用设备安装与验收：电话配对、E1接线和通道测试

安装前先核对两端配置

PCM设备安装的起点是两端业务关系，而不是看到插座就接线。先记录机箱型号、板卡版本、端口用途和干线方式，再核对每路业务的源设备与目的设备。模拟电话、四线音频、用户串口和管理端口有不同作用，不能凭相似的接头互换。完整的配置清单也有助于区分设备缺少模块与现场接线错误。

把每条用户线编号，并列出本端端口、E1编号、通道位置及对端端口。已有设备改造时先保存配置和接线照片；新系统先确认实际采购的模块与需求一致。产品系列宣传中出现的可选接口，不代表这台机箱已经安装。避免把确认设备能力的工作推迟到全部布线之后，才能减少现场返工。

电话接口要按FXS和FXO配对

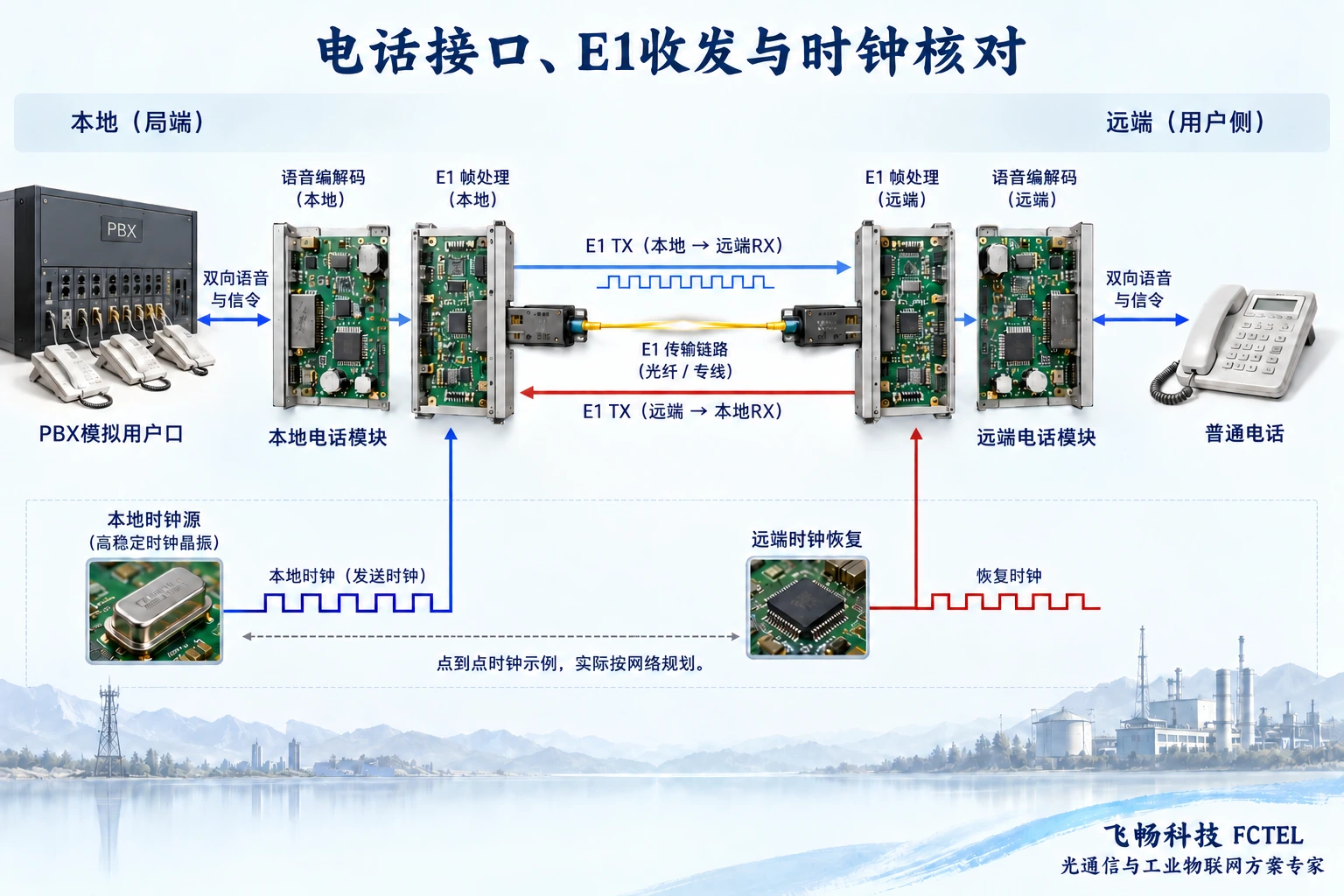

延伸交换机模拟用户线时，交换机通常提供FXS用户口，本地PCM需要匹配的FXO接口；远端PCM再使用FXS接口连接普通模拟电话。FXS负责相应馈电和振铃等线路功能，FXO承担用户侧角色。端口标识、信令兼容与端子安排仍需以两端型号资料为准，不能仅靠一个接线示意图推断所有设备。

如果采用专用热线模式或其他电话方案，应按手册核对所需配对和设置。PCM复用设备不会自动替代交换机的号码管理和拨号规则。安装人员需要知道哪端接交换机、哪端接话机，以及呼叫控制由谁承担；否则可能把两只提供馈电的接口直接相连，或将电话口接到用途不同的音频端子上。

E1接线核对规格和收发方向

E1电口需要匹配相应阻抗、线缆和接头条件。75Ω同轴与120Ω平衡等接口的接线方式不同，具体型号支持什么规格，应查资料而不是现场猜测。发送和接收应按端子定义连接到对端对应方向。经过中间传输设备时，每一段都要核对，不能只检查两个PCM机箱之间的总体连通关系。

RJ45形状的E1接口并不是以太网口，不能插到普通网络交换机。若通过光纤传输，需确认机箱具备相应光传输能力，或配置匹配的外置E1光传输设备。光口、波长和传输协议也需要两端一致，接头形状相同不足以证明互通。不要用网口灯亮或光纤能插入作为E1线路已正确建立的结论。

成帧和定时必须覆盖全链路

两端成帧方式、信令及通道组织需要配合。常见E1话音方案会安排同步和信令资源，不能把所有32个时隙都当成独立电话通道。对运营商交付线路，先取得它的电气、帧和时钟条件；对自建传输方案，按完整设备手册共同安排。参数名称相同也不保证两端当前设置相同，最好保留实际配置记录。

时钟来源应画在组网图上，说明哪台设备提供定时，哪台从线路恢复，以及中间设备如何处理。某些点到点方案可以采用一端提供、另一端恢复的安排，但这不是任何网络下必须照抄的设置。两端内部时钟互相独立、主从矛盾或定时环路都可能造成间歇问题，线路已同步也不意味着长期定时关系正确。

电源与安装环境按型号核对

在连接前确认供电类型、允许范围和极性，以及机架空间、通风和接地要求。直流并不意味着不会造成板卡损坏，错误电压、极性或异常耦合都可能带来风险。电源灯亮只能证明某个指示条件成立，不等于所有供电轨、板卡和业务接口都已正常；不要据此跳过线路与业务验收。

安装和维护应遵循产品手册及现场制度，涉及供电、接地或内部板卡时，由有资格人员进行。不要带电猜测接线、修改保护安排或把故障板继续反复通电试验。线缆标签和走线路径应便于检查，避免把电话、电源、干线和管理连接混在同一份无用途说明的端子表里。

先逐路测试，再验证并发

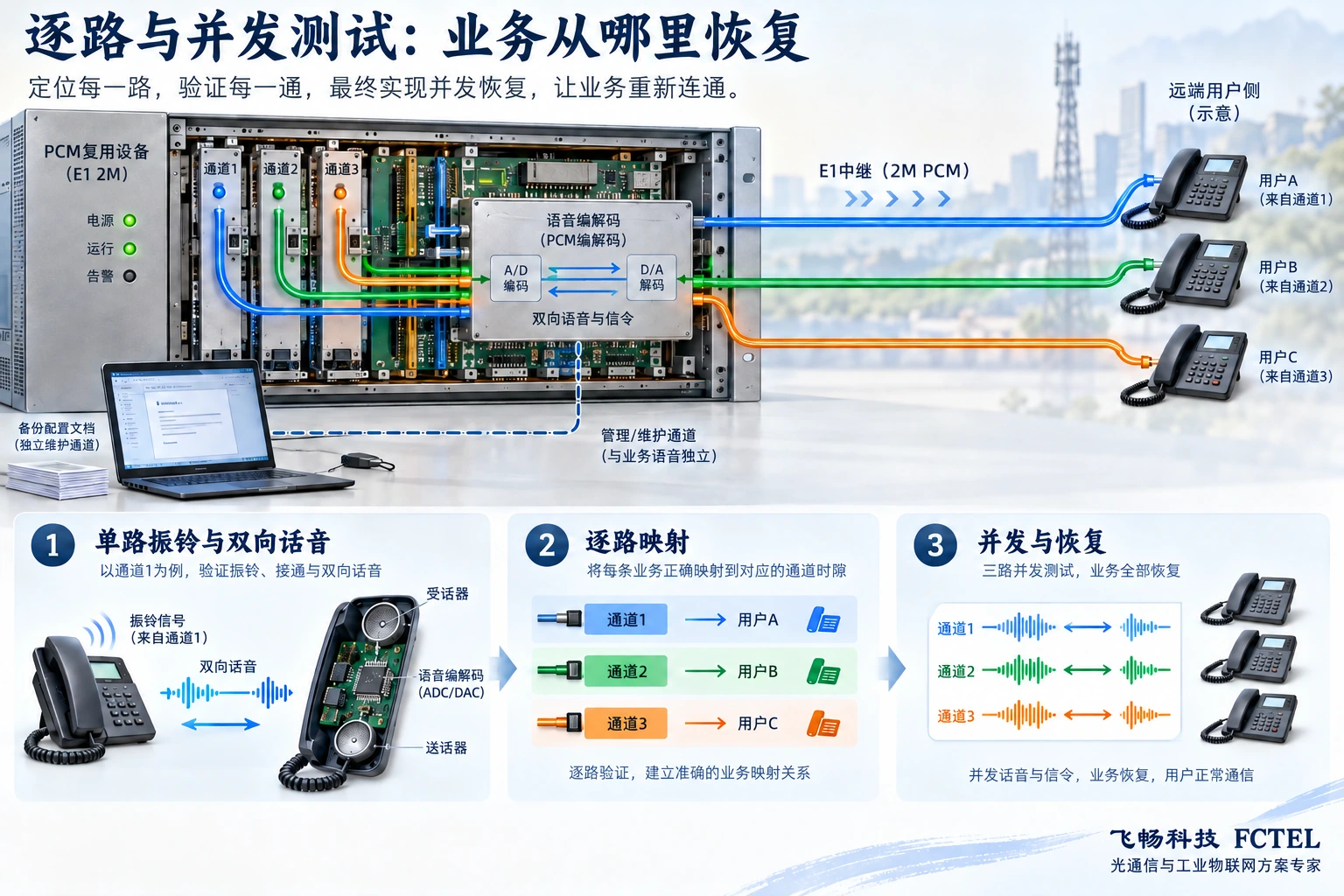

线路建立后，先选择一条通道做完整测试：确认振铃到达正确电话、能够建立呼叫、双向话音清楚、挂机后正常释放。再按编号逐路重复，核对端口表。若电话一响到了电话二，应优先检查映射或接线，而不是因干线灯正常就断定用户设备故障。单向话音还要分别检查发送和接收路径。

逐路成功后，按约定的同时使用数量测试并发，确认实际干线资源和设备机制满足需求。机箱接出的端口数量不等于同时通话数，动态分配型设备尤其要核对高峰条件。串口业务则先核对通信参数，用已知样本比较收发字节，再接真实设备验证交互，避免只凭串口灯闪就宣布数据业务正常。

异常与恢复测试要留下范围

如果采购了主备E1保护，在批准的维护窗口内模拟约定异常，观察告警、线路选择以及真实业务中断和恢复表现。恢复主线后确认实际返回策略，备用线路异常时也应有对应记录。只看状态灯变化，不能证明保护没有话音损失，更不能自动覆盖整机掉电或板卡损坏。

回环和误码测试用于缩小故障范围，应记录回环点、时长和路径。近端回环正常不代表远端用户口正常；测试结束后确认退出回环并恢复业务。不要将测试码长时间留在正式业务链路中，也不要把一次短时间无误码写成全部运行条件下的可靠性保证。

交付一份能指导维护的资料

验收表至少应包含型号版本、接口角色、端子与线缆、通道映射、成帧信令、时钟关系和真实业务测试结果。业务变更时保存修改前后的表格，使下一位维护人员能够判断异常属于哪个层次。配置备份应与设备版本对应，恢复配置后仍需重新验证线路与业务，不能仅凭导入成功就判断全部恢复。

例如一条交换机分机延伸线路，交付图应能清楚展示交换机用户口、本地FXO、E1承载、远端FXS及电话，而不是只画两台PCM机箱和一根线。这种接口明确的资料既能减少安装错误，也能为后续扩容、保护测试和分层排障提供依据。最终验收应回答业务是否正确完成，而非只记录设备是否上电。
