智慧城市现场怎样用多业务光端机？业务接入、容量与共同故障边界

先把现场业务列清，再决定是否集中传输

一个城市现场机柜可能连接电话、仪表和摄像机，但三者不是同一种信号。多业务光端机的作用，是把型号明确支持的几种业务通过光路送到对应远端，让控制室能够继续使用相应终端或系统。它承担的是接入与传输的一段，不因为安装在智慧城市项目里，就变成能够分析车流、预测天气或调度全城的智能平台。

先列现场设备和控制室设备：模拟电话接什么电话交换设备，仪表使用哪种电气接口与报文协议，摄像机输出模拟视频还是以太网数据，各业务需要几个通道、什么方向。再核对两端型号、接口组合、共同容量和安装条件。业务名称写得越具体，越容易发现哪些能集中传输，哪些需要单独设备。

这里讨论现场到控制室的接入方案，不把一个点对点盒子当作整个城市骨干网络。大规模汇聚、路由、安全管理和平台应用可能由其他系统承担。采用多业务设备还是分别建设，应由接口兼容、光纤资源、维护责任及故障影响共同决定，而不是认为盒子越少方案就必然越好。

共用光路之前，每种信号先经过自己的接口电路

模拟电话接口需要处理语音和摘挂机、振铃等信令。在采用数字传输的方案中，语音经过采样与编码形成数字表示，远端再按相应设计恢复。常见模拟线路延伸中，连接电话交换设备用户线的一侧与连接话机的一侧承担不同角色，通常分别核对FXO与FXS接口。不能只因为都使用电话插头，就把两个端口随意互接。

RS485仪表使用两线之间的电压差表达状态。本地差分接收电路把信号送入后续处理，远端驱动电路在对应电气段恢复输出。RS485属于电气接口，读取寄存器或解析测量单位属于业务规则。串口光传输不自动理解仪表命令，也不会替上位机纠正地址、波特率或报文格式。

网络摄像机经以太网口发送网络数据，和模拟视频摄像机的输出方式不同。带网络口的组合设备可以按其设计承载网络业务，却不据此证明存在模拟视频输入、视频编码或图像识别功能。摄像机需要PoE供电时，也应单独查供电能力，不能从以太网链路能建立推断光端机一定能供电。

复用安排传输位置，远端按对应关系分离

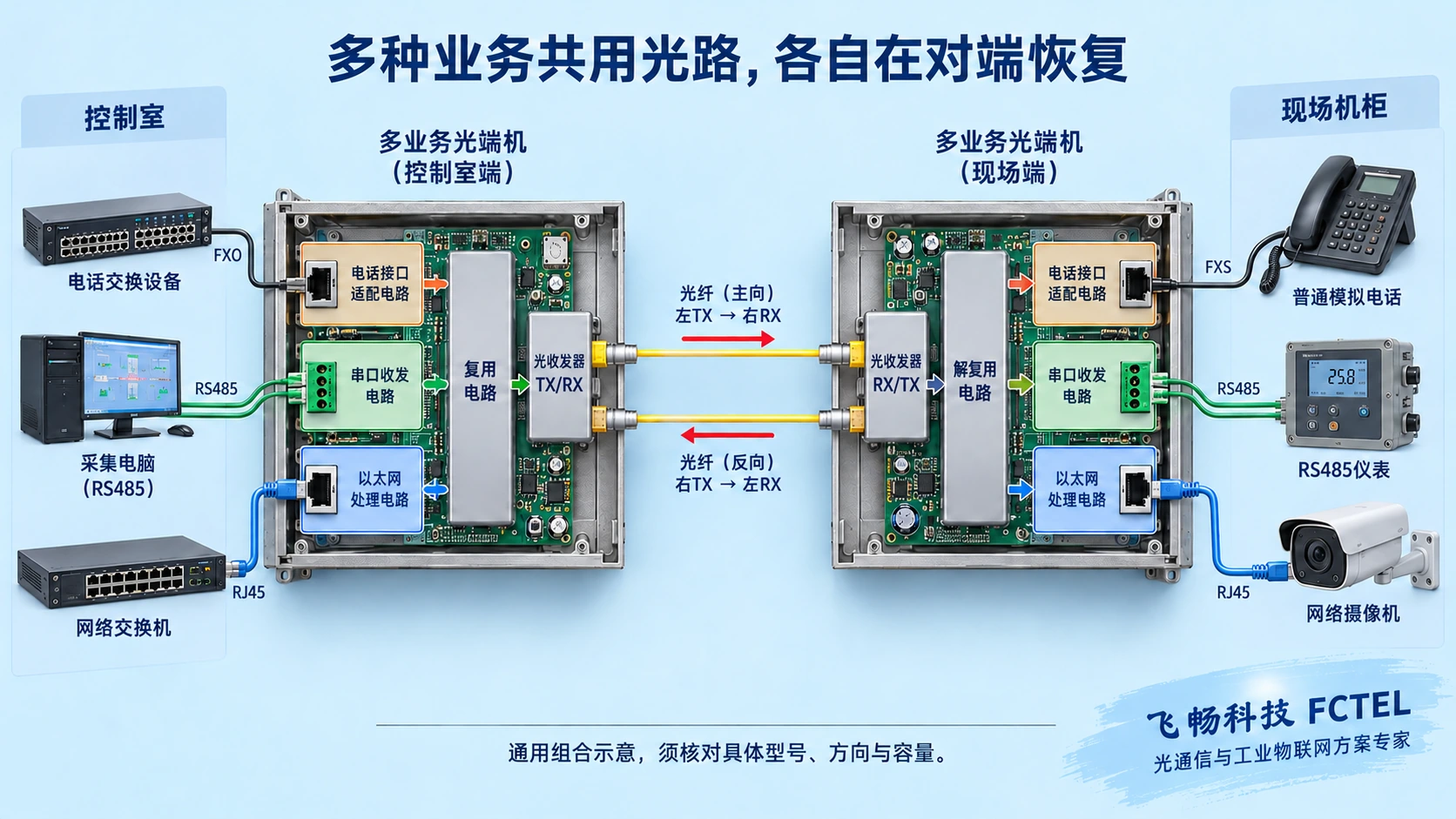

本地适配后的信息进入复用部分，再经光发送器送入光纤。复用的意思，是按照设备确定的规则组织多路信息；接收端恢复传输结构，并把各路信息分离到相应接口，称为解复用。它不是把几根电线并接，更不是把所有业务命令统一翻译成一种协议。

有的设计为业务分配固定时间位置，即时分复用；有的使用分组或其他结构。具体采用哪一种，需要产品资料说明，不能仅凭“多业务”名称判断。即便业务共用一根光纤，也必须保持相应的通道映射和方向。电话要能双向交流，仪表要有请求和返回，摄像机控制与图像数据也可能有不同方向。

两端光口的波长、光纤类型和速率相配，只解决了部分条件；内部传输格式与业务组织也必须兼容。普通综合光端机、PON终端、SDH或OTN传输设备不是可随意互接的一类盒子。芯片或连接器外形相同，也不能替代两端配套验证。图中内部路径是教学简化，不对应某款产品的实际电路。

多业务与智能分析、协议转换是不同能力

现场传来的图像可以由后端视频平台分析，仪表数据可以由应用系统汇总，电话可以由电话交换系统组织呼叫。传输设备为这些系统提供连接，不等于本身执行全部应用功能。如果计划在现场分析数据，应另列计算模块、软件、接入协议、负载和维护需求，查明实际承担者。

同样，串口进光纤与串口进以太网不是一件事。需要把仪表协议转成另一种协议时，应确认协议网关或对应集成功能；仅有RS485口和网口，不能证明已经完成转换。ONVIF、AI、精确时钟、网络切片、加密和自动环网保护等能力，只有所选产品明确支持且经过相应验证，才能写入方案。

工程案例应有可核实的设备配置、测试条件和项目证据。没有这些依据，就不能用某个节省比例、低时延数字或城市收益来证明设备能力。下面只使用假设接入场景讲设计步骤，不把它描述成飞畅已完成的客户项目或实测成绩。

容量按同时运行核对，不能只数插孔

业务口建立百兆或千兆连接，说明该口的连接能力，不直接等于每口拥有独立的光传输容量。几个网络口可能共用资源；电话、串口和E1等业务可能又有自己的通道安排。询价时应区分端口速率、各业务可用容量、共享方式与可同时启用的组合，而不是把所有接口标称速率相加。

飞畅综合业务电话光端机分类及FCP-O4F4R2/FCP-S4F4R2详情列有电话、串口和以太网的组合，并在描述中说明共享网络容量。它适合用来核对这种三类业务的接入需求；不能由此推广出100G骨干、任意现场总线或所有视频制式的能力。具体端口数量、速率、接口选项和订货版本仍需确认。

摄像机流量会随画面和编码设置变化，平均流量合适也可能出现短时集中发送。验收时让计划中的业务同时运行，记录网络丢包或等待、仪表超时与电话声音。单路成功不能证明整套组合在并发负载下合格，空插孔也不能证明还剩足够的公共资源。

备份先明确保护什么，再检查共同影响点

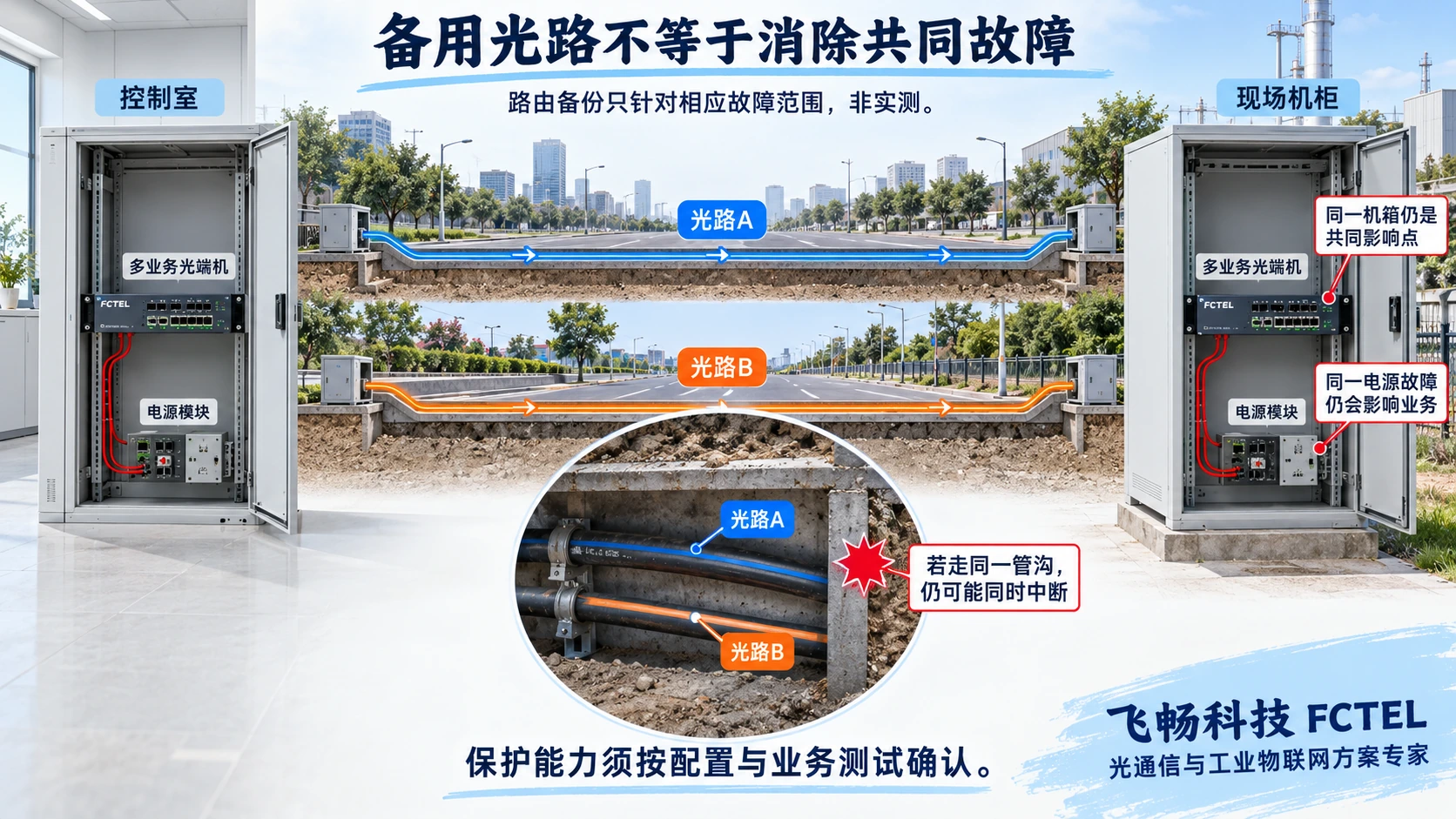

一台设备同时承载几种业务，机箱、电源或共同光路异常可能同时影响它们。备用光路可以针对某些链路故障提供另一条路径，但两条光缆如果经过同一管沟，仍可能同时被施工破坏。路由不同也不能消除同一个机箱或电源的故障，应按业务允许的中断程度确定保护需求。

两光口不一定表示已经安装保护功能；备用电源、双光路、环网协议与设备冗余也不是同义词。确认保护配置、切换条件、业务影响与恢复方式，不能承诺未知型号无中断或毫秒恢复。现场机柜的温度、凝露、供电和电接口防护同样要核对，光纤中间段不导电并不代表整套系统免受电源或接地问题影响。

假设一个现场机柜，按最小链路逐步验收

假设现场需要保留一台模拟电话、读取一台RS485仪表，并传回一台网络摄像机的数据。先确认电话交换侧与用户侧角色、仪表电接口和请求格式、摄像机网络及供电条件。选择明确支持这一组合的两端设备，记录端口对应关系，再核对光纤及光接口配对。这里的设备数量只是教学例子，不代表某型号默认配置。

先在短连接上确认每个终端本来就正常，再加入光端机和短纤，分别验证呼入呼出及双向声音、完整仪表请求响应、动态画面与网络访问。接入正式光缆后测量链路损耗或接收光功率，按具体光模块的允许范围判断，不以“标称公里数”或灯亮代替测量。

然后同时运行约定业务，并在安排好的维护窗口测试配置恢复和实际具备的保护功能。出现全部业务同时异常时，先查公共供电、光路及设备；只有一路异常时，沿该路端口、终端与参数排查。每次只改变一个条件，保留正常报文、告警和测量记录，避免恢复以后仍不知道故障来源。

交付记录应能让下一位维护人员接手

交付内容至少包括两端型号与版本、端口映射、共享资源说明、光路配对及测量结果、供电来源和实际测试负载。涉及不同管理单位时，标出业务和管理访问的责任边界；集中安装不自动让不同网络获得安全隔离或授权互通。配置和恢复步骤要能在现场找到。

后续扩容重新核对容量、远端接口与共同故障范围，而不是直接用剩余端口接入新系统。多业务光端机在城市现场的价值，是在有证据的组合内减少分散传输、让线路更便于管理。把传输设备、协议处理和应用平台各自的职责说清楚，方案才容易选对、测清和维护。
