E1 over IP怎样工作？电路仿真的封装、缓冲与时钟恢复

保留E1终端，让承载网络换成IP

一端的旧设备仍输出E1，另一端也必须接收E1，但中间只有可用的以太网或IP网络时，可考虑E1 over IP电路仿真。两端网关把连续的E1数据分段装入网络报文，送达后重新输出符合所选业务模式的E1信号。它延续的是电路接口，并非把旧设备本身改造成以太网设备。

理解传统电路与IP网络融合，需要先分清业务帧、承载报文与线路定时。G.704定义相关帧结构，不是IP封装协议；管理系统用NTP校准日期时间，也不能据此认定E1线路时钟已经满足业务要求。

连续节拍和按包转发，差别在哪里

E1以固定线路节拍不断送出比特，接收设备依赖这个节拍读取数据。IP网络则按报文逐个转发，报文会经过交换、排队和可能变化的路径。即使平均带宽足够，几个报文也可能挤在一起到达，随后暂时没有报文，这种到达间隔变化称为分组时延变化。

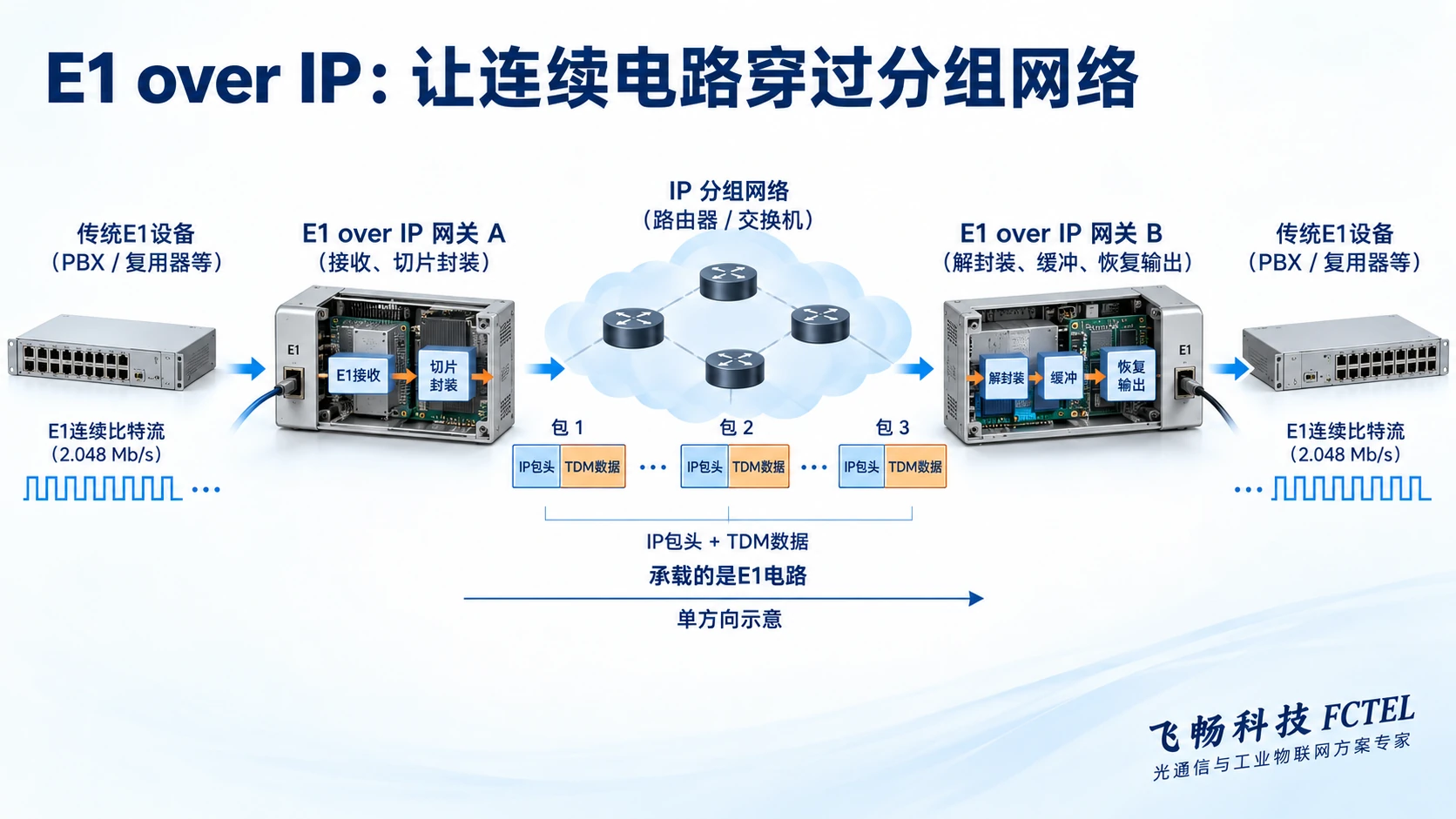

网关发送侧先接收E1数据，按配置的负载长度切成片段，再加入承载所需的头部及通道标识。接收侧识别对应业务，检查报文顺序，提取TDM数据并恢复输出。TDM即按时间安排传输的方式；伪线则是在分组网络上模拟一条连接的承载机制，不代表铺设了一根专用物理线。

SAToP与CESoPSN，选择的是怎样处理电路

RFC 4553描述SAToP，它以不解析业务帧结构的方式承载TDM比特流，适合需要传送整条电路的相应场景。RFC 5086描述CESoPSN，涉及结构化的若干六十四千比特业务通道。两者处理业务的方式不同，不应只因为都写着E1 over IP就认为配置可以互换。

选型时应核对两端支持的承载方式、封装、负载长度、帧与信令设置、通道映射和固件版本。标准名称只能帮助理解机制，不能代替产品互通确认。本文用通用切片过程作示意，不据此声称某个飞畅型号已经支持全部RFC模式。

抖动缓冲让数据等节拍输出，但也带来等待

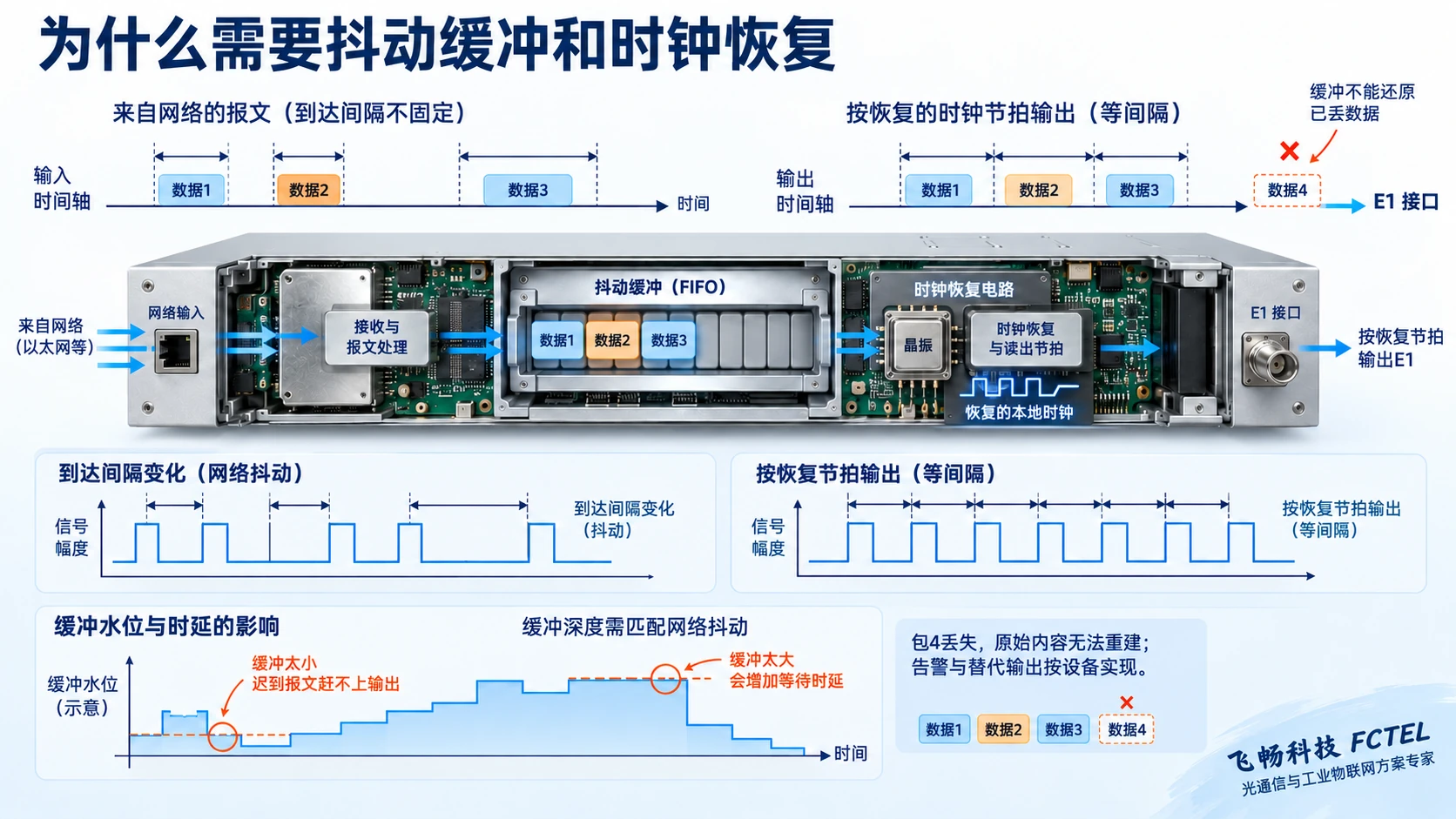

接收网关会把提前到达的数据暂存起来，再以所需节拍读出，这就是抖动缓冲。它给到达较晚的报文留出一定余地。缓冲设置太浅，迟到的数据可能赶不上输出时机；设置过深，端到端等待时间也会增加。选择依据应是实际网络波动和业务允许的时延，而不是把数值调到最大。

缓冲无法重新创造已丢失的数据。网络拥塞、报文丢失或长期断流可能引起相应的业务损伤、替代输出及告警，具体行为取决于设备实现。报文乱序若超出设备处理能力也会带来问题。因此“能够经过IP网络”与“在任意网络里都保持原有质量”不是同一个结论。

恢复的时钟，决定远端怎样持续读出

接收侧除重建数据外，还需建立合适的输出时钟。系统可能使用共同参考时钟，也可能依据报文或缓冲状态进行自适应恢复，具体要看型号与部署模式。若长期读出速度略快于写入，缓冲会逐渐耗尽；略慢则逐渐堆满。数据包到达不均匀和长期频率偏差是相关但不同的问题。

RFC 4197讨论了电路仿真的时钟及网络参考场景。对于项目，更实际的做法是把每端时钟来源、主从关系和失去参考后的行为写进开通表，再按照设备手册验证。NTP用于网络时间同步的事实，不能自动证明网关能够用它恢复符合E1接口要求的频率与抖动特性。

飞畅网关示例与网络容量核对

飞畅TDM Over IP分类中的四E1网关FCT-E4-M详情列出四路E1、两个千兆自适应电口、一个百兆或千兆自适应SFP口，并提供Console和WEB管理。多个E1业务端口与IP侧端口分开，便于把旧终端电路接入现有网络；详情还描述多目标IP及端口配置，用于不同E1通道的远端映射。

这些接口能力不能推导出业务零时延或任意公网可用。核算带宽时，既要计入E1负载，也要计入封装、以太网及其他链路开销。四路E1一起持续传送，与偶尔发送少量管理数据的网络需求不同。包长也会影响封装效率和发送前的等待，应按实际支持范围选择。

网络侧要确认双方地址可达、相关端口及MTU条件符合要求，并在完整路径上实施合适的QoS。QoS即按策略安排流量优先级，它需要沿途设备配合；仅在一台交换机打标签，不能消除其他位置的拥塞。若经过共享网络，还应按项目要求核对访问控制和保护措施，不能把业务可通等同于已经加密。

怎样迁移和验收，避免只测管理地址

先在小范围对测中锁定一条E1和一组映射，记录封装、时钟、缓冲及帧参数，再扩展其他通道。验收分两层：IP侧检查实际负载下的丢包、时延变化与可达性；E1侧检查失信号、失帧、误码及真实业务连续性。管理地址能ping通，只覆盖网络可达的一小部分条件。

再逐条核对每路业务是否送到正确远端，观察双向工作以及拥塞或链路变化时的告警和恢复行为。测试需要维护窗口及可回退配置，禁止在生产电路上直接注入测试码。若某条业务仍无法达到定时或时延要求，应重新评估承载网络与迁移边界，不能靠“协议兼容”四个字掩盖实际限制。
