TDM与WDM怎样区分：时隙、波长与组合承载的选择

比较之前先确定要共享什么

多个业务共用一个传输通道，可以在时间上安排轮次，也可以在光纤里使用不同波长。TDM是时分复用，关注业务在时间上的排列；WDM是波分复用，关注不同光载波怎样共用光纤。它们不处在完全相同的比较维度，不能仅问哪个更常用，就得到某一种一定便宜、容量更高或适合全部现场的结论。

例如把多路电话组合到一条E1，是业务时隙规划；已有几条光传输业务而纤芯紧张，可能涉及波长规划。项目先回答需要保留什么接口、已有多少光纤、流量与恢复要求是什么，再比较相应设备。本文图中的业务和波长仅解释机制，不是具体客户方案或型号配置。

TDM让不同业务轮流占用位置

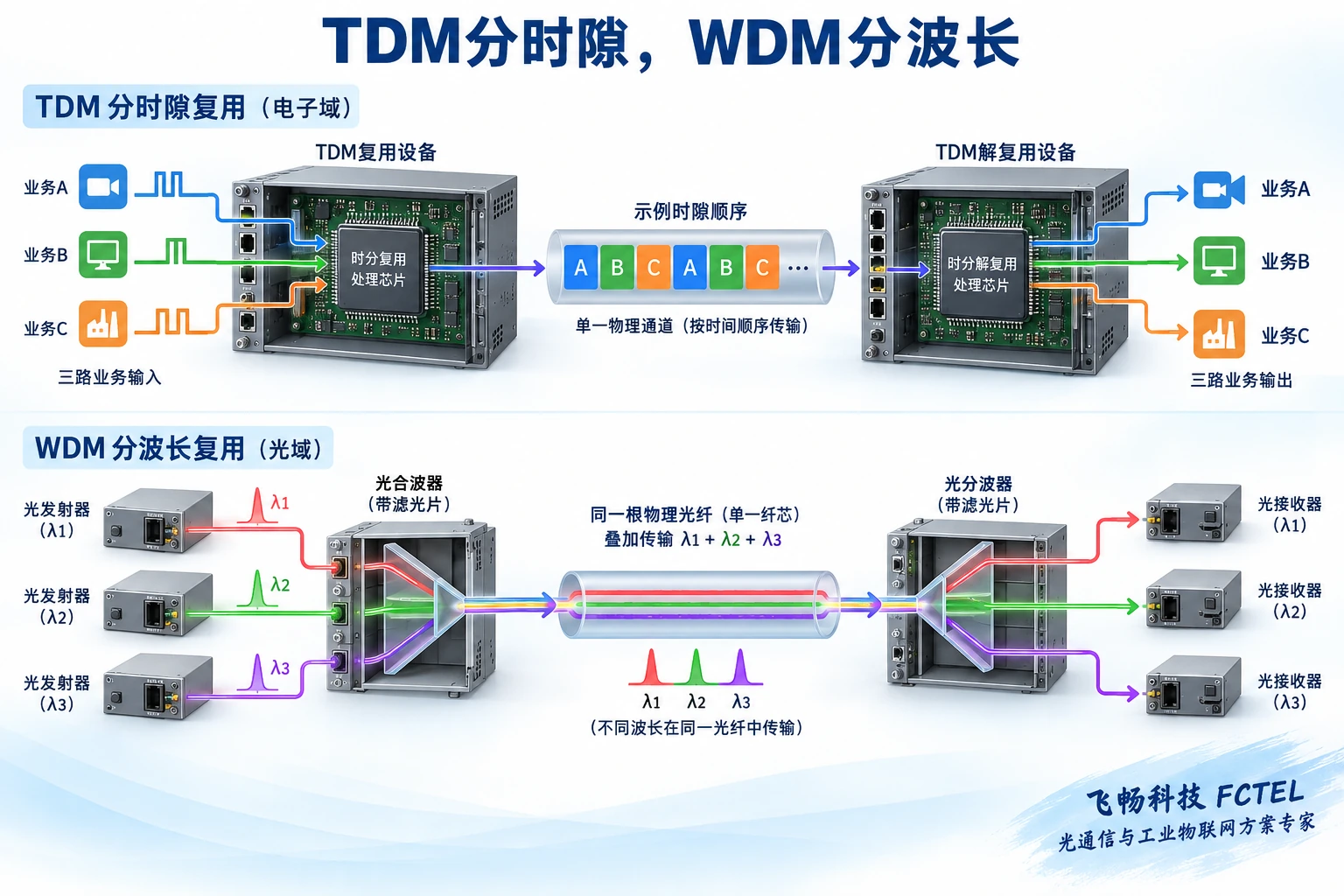

传统同步时分复用把传输划分成重复的帧，各业务依约定占用相应位置。发送端把多个输入按顺序组合，接收端借助正确的帧边界与时钟，把对应位置交给各输出。时隙可以理解为列车上的固定座位，但这个类比不表示数据会自动找到任意设备，双方仍需要相同的结构和映射。

同步固定时隙并不天然按业务忙闲动态重新分配带宽。某些系统有额外的集中或统计机制，应另查产品。空闲业务占用的预留位置，也不代表系统已经把这部分容量自动分给其它通道。业务接口、时钟和帧设置相符，才可能正确复用与恢复，不能只凭线路总速率判断。

E1有32个时隙，不等于32路电话

常见成帧E1总速率为2.048兆比特每秒，帧中有三十二个八位时隙，按每秒八千帧重复。每个时隙对应六十四千比特每秒的位置容量，但其中还可能承担帧同步与信令任务。采用常见随路信令配置时，电话业务常为三十路，不能把三十二个位置全部无条件写成三十二路电话。

不同业务模式可能采用不同信令和时隙用途。非成帧整条电路承载、成帧通道映射，以及电话接口编码，也不是同一项配置。用E1解释TDM时，要把线路总容量、实际用户通道数和端口数量分开。接口能插入线缆，不证明两端选了相同模式，验收应对应实际业务。

WDM让不同波长同时沿光纤走

WDM系统先为对应通道形成适用波长的光信号，合波器借助光学结构把它们送入共同纤芯。远端分波器按波长把光信号分到对应接收路径，随后由各收发设备处理数据。图中用颜色区分波长，只是辨识方法，不表示肉眼能在光缆里看到彩色数据或不同业务真的有各自颜色。

波长匹配、通带、链路损耗与接收窗口需要核对；合波器不是把任意普通光模块都变成兼容多波长的设备。CWDM与DWDM还涉及不同的波长或频率栅格和系统条件。不能看到一个普通光口就推断具有合分波功能，也不能把全部WDM系统统一承诺为长距离且低成本。

两种复用可以放在同一条链路

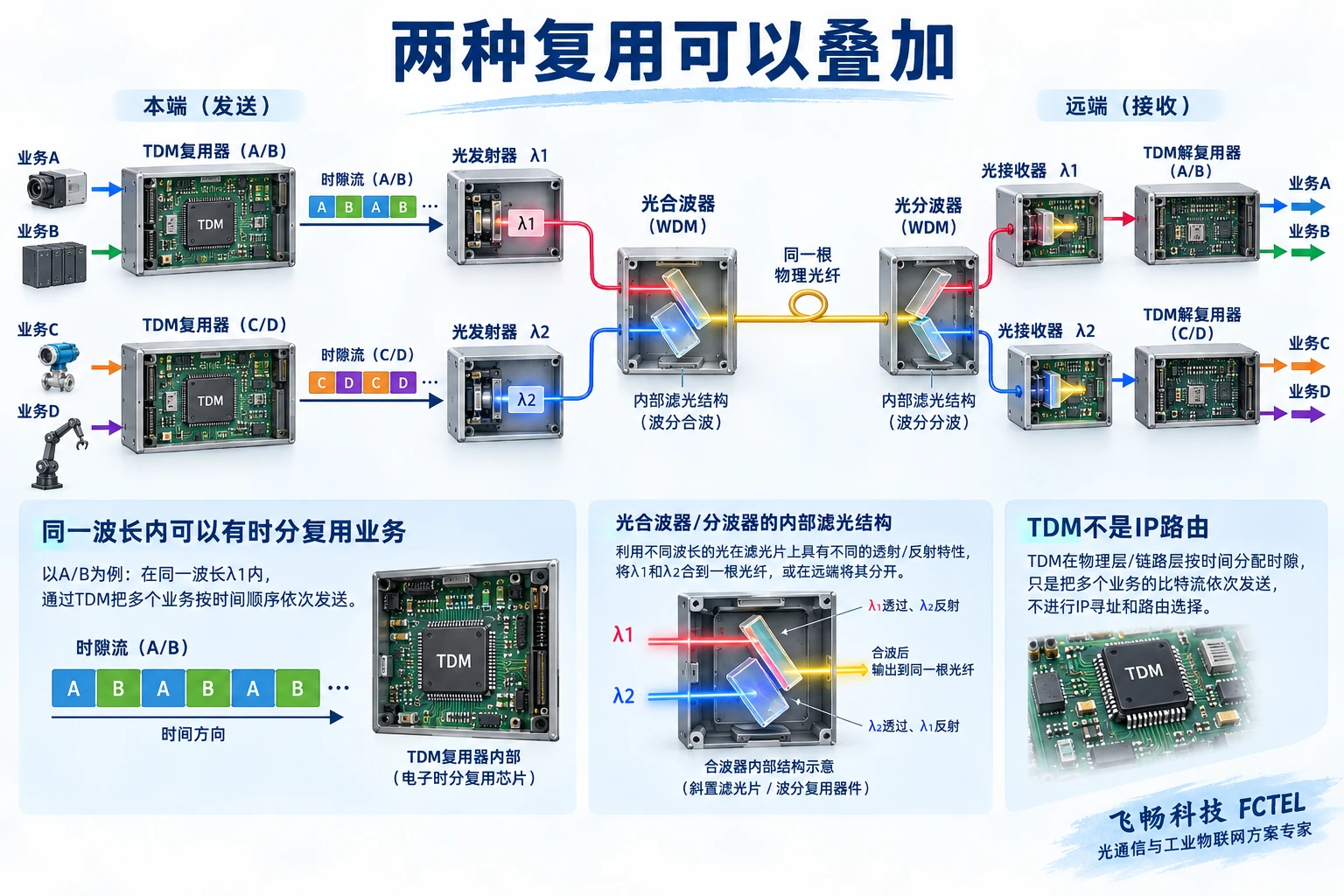

可以先把一组业务按时隙组合，再用一个光载波传送；另一组业务形成另一个载波，之后由WDM在光纤层共用纤芯。远端先分出波长，再处理各载波上的时隙业务。这说明两种机制可以叠加，不能把使用TDM和使用WDM当成绝对互斥的方案。图中只画一个方向，双向链路还要另规划。

组合增加的不是无限容量。每个时隙结构、每个载波的传输能力、合分波器的通道与光学预算都有边界。管理和故障观察也应分层：时隙错配与光功率不足会有不同迹象，单纯更换更大功率模块不能修好错误映射。先分别测试，再组合后核对完整业务，会更容易定位异常。

TDM over IP又增加了分组承载层

TDM over IP通常把原有电路数据组织为报文，经IP网络传送，再在接收侧恢复电路。它不等于把WDM换成TDM，也不是让所有以太网业务自动拥有固定时隙。其等待、缓冲与时钟恢复，要结合网络的丢包和到达间隔变化考虑；普通路由协议回答的则是报文怎样到达目的地址。

如果中间使用光纤以太网，物理链路也可能采用某种光学传输结构，但这不说明两端网关自带WDM合波器。项目要把业务端、分组承载端和光纤层的设备分别列出，不把一个TDM产品名称当作所有层次都齐全。涉及不同厂家的设备，还需核对具体互通条件。

结合飞畅产品选择适用接口

飞畅FCC-E1O30与FCC-E1S30电话E1复用详情提供三十路电话业务方向，并说明FXO、FXS及E1接口。它可用于理解把电话业务接到E1通道的产品对象，但不是直接连接IP网络的万能网关。终端角色、信令、帧和时钟仍需按订货版本确认，不能把电话端口总数自动推广到所有PCM设备。

飞畅FCT-M则是模块化TDM Over IP电路仿真网关，详情列有E1、语音、V.35等卡件方向，适用于核对旧业务怎样接入分组网络。所查详情没有足够依据证明它具备光学WDM合分波功能，本文不作该承诺。需要共用纤芯时，应单独选择相应光学系统并核算，而不是把机箱有光口当作证明。

按问题验收，而不是按流行程度选型

先记录要保留的业务接口和通道，再核对时隙、信令与定时；若采用波分，另外记录每路波长、模块、合分波端口、纤芯方向及损耗。需要IP承载时，再增加映射、容量、时延变化和恢复检查。每层都要保留型号版本与测量条件，不能只用一次链路亮灯截图作为全部验证。

维护也按同样边界进行。新增用户通道、替换光模块或改变承载路径，可能影响不同资源，应复核受影响的配置。TDM与WDM是两种组织传输的方法，各有可以解释的条件与限制；把业务和线路逐层画清楚，比依赖哪个更常用的没有统计依据的说法更有帮助。
