TTL转串口怎样接？UART电平、RS232和RS485转换

UART怎样把一个字节按时间送出去

UART把数据安排成起始位、数据位、可选校验位和停止位，接收方按相应格式与速率重新识别字节。异步表示没有另传一根同步时钟，不是双方可以随意使用不同波特率。波特率、格式和流控不一致，电线接对也可能乱码。

例如9600bit/s、8N1用一个起始位、八个数据位和一个停止位，共十个位时间，连续发送一个字符约需1.04毫秒。这是教学算例，还没计应用等待、方向切换或重试，不能当某个模块的实际吞吐保证。

核对电压与参考，先保护板级输入

三点三伏输出能否驱动另一侧，取决于接收门限；五伏输出能否接进去，还要看允许输入与绝对最大值。模块采用三点三伏供电，不证明所有引脚都可耐五伏。RS232的线路电压也不能直接接到普通UART输入，可能读错甚至损坏器件。

普通非隔离连接把一端TXD接另一端RXD，并建立合适信号参考，两个输出不能硬接。VCC是供电，不是数据，两端已分别供电时不能未经确认互接电源。隔离两侧参考另按设计处理，不能为了共地把隔离屏障旁路。

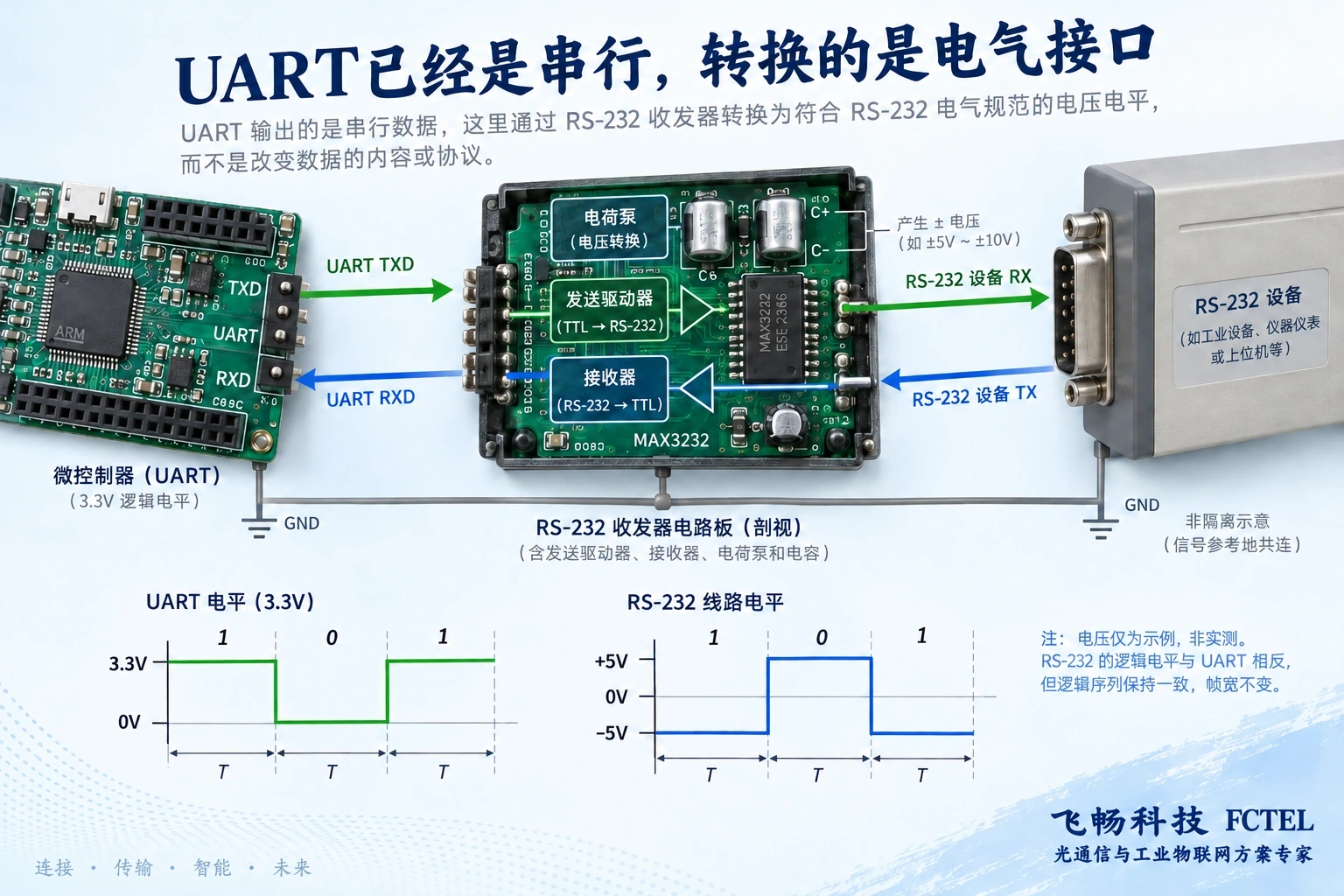

RS232收发器为何有电荷泵和两个方向

常见UART逻辑一对应高电平，RS232数据线逻辑一对应负电压，逻辑零对应正电压。发送驱动器完成电气变换，接收器在另一个方向恢复板级逻辑。它们保留相应信息，不能只因波形电压极性反过来就说字节顺序变了。

TI MAX3232资料说明了驱动器、接收器与电荷泵的分工，电荷泵配合电容产生所需电压条件。芯片的供电、负载与保护按数据表核对，这个通用原理不证明任何未知模块都用同一器件，更不证明整机具有相同防护等级。

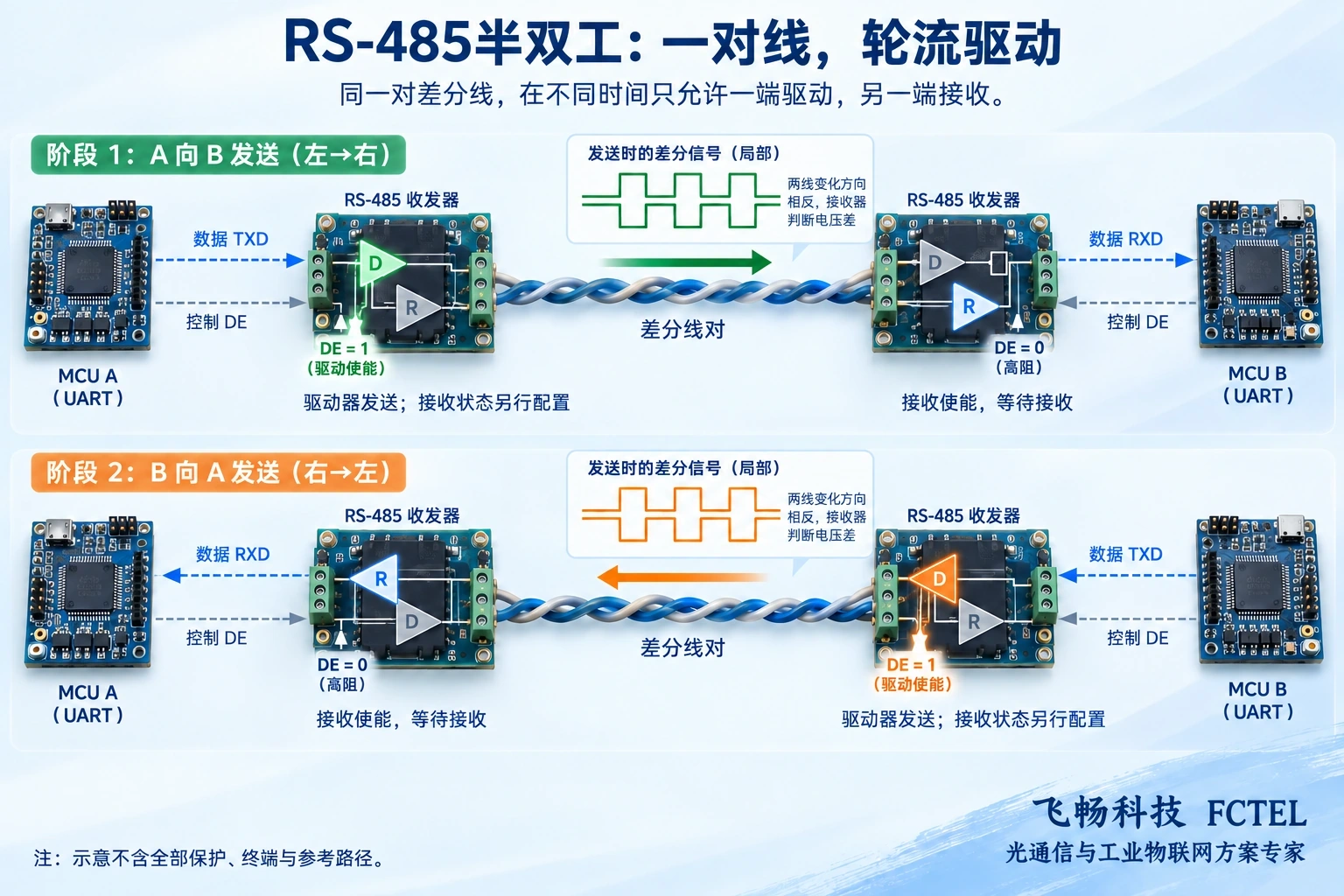

RS485除了差分，还要处理谁能发送

RS485接收器主要看线对电压差，发送驱动器建立对应差分状态。差分对能帮助抑制共同耦合干扰，但线缆、终端、偏置、参考范围与保护仍要设计。两线半双工通常让多个节点共享线对，同一时刻应只有合适的驱动器发送。

驱动使能DE决定发送器是否占用线路，接收使能是另一件事。发送完整字符后释放，过早可能截尾，过晚可能挡住回复；自动控制也有适用条件。不同资料的A/B定义要按功能核对，不以字母相同就认定跨厂商极性一致。

只换收发器，不能改变协议或消化无限速度差

电气层决定线路怎样表示状态，字符格式决定怎样组成字节，协议决定字节代表什么命令。两台设备使用不同命令时，电平正确并不能让它们互相理解。若要改变速率、格式或协议，需要对应处理与软件能力，不能仅靠一片线路驱动器。

带缓存的设计可以短暂吸收突发，但持续输入快于输出仍会积压。开发时还要安排流控、溢出与异常处理。微控制器、FPGA等可以实现串行逻辑，接到外部RS232或RS485时仍需匹配电气前端，不能因代码可以发字节就省略硬件。

本地转换与TTL联网模块，按目标分别选择

电脑没有串口时可选USB转UART适配器，若终端是RS232就选对应线路接口，不把USB转TTL当成USB转RS232。程序下载还可能需要启动模式、复位及软件支持；PLC的普通开关输出也不是现成UART报文来源。

飞畅2308详情列有一路TTL接入百兆网络、TCP/UDP工作模式、串口参数监视及分帧，并列有指定Modbus转换功能。这些来自处理器与软件，不是TTL电平天然具备。产品供电、逻辑允许输入、引脚、流控和固件版本应向交付资料确认。

台架调试先固定已知字节，再验证真实命令

断电核对接口、电压、针脚、供电和参考条件，用已知正常设备建立短链路，统一速率、数据位、校验、停止位及流控。先检查已知测试字节能否完整收发，再核对合法请求与真实应答；记录原始数据，不只看灯闪。

乱码查格式和电气条件，无回应查供电、TX/RX及源端是否发送，单向正常查方向释放和回复超时。测量需使用合适探头与参考，由具备条件的人员执行，避免仪器接地造成短路。每次只变一项，保留基线才能解释结果。

现场交付还要看恢复与维护

将模块装入实际柜体后，核对固定、应力释放、散热与维护空间，在代表性负载下检查字节和应用。配置文件包含板级电压、线路制式、参数、驱动和程序版本，不能只留下TTL转串口这样的笼统名称。

记录掉电或断线后的恢复方式，网络方案还需验证连接、报文重组和新数据。读取与控制业务分别确认，重试不能无条件重复执行命令。把电气适配与应用验证都完成，才证明该模块适合这条实际链路。
