RS-485数据走光纤，通常使用一对支持对应通信方式的串口光猫：本端识别两线上的差分电信号，中间以光信号传送，远端重新驱动485铜线。它延长串口链路，不会自动把仪表变成网络设备，也不会把原来的半双工轮询变成多设备同时讲话。接线与主站配置仍是能否稳定通信的关键。
485用两根线比较电压差
差分信号不是只看某一根线相对地有多高，而是由接收电路比较两线之间的电压差，判断信号状态。外界干扰若同时影响两根线，在一定条件下可被接收器抑制；但过大的共模电压、端口损坏或线缆失配仍会导致错误，不能把差分通信说成完全不受干扰。
RS-485规定的是电气特性，不指定业务协议。Modbus等协议可以使用合适的串行接口，但端口写着485，不证明两台设备使用相同地址、帧格式或指令。不同厂家的A、B与正负标记还可能有不同习惯，要按各自手册核对，不凭线色猜极性，更不能把信号端子接到电源端子。
从差分判决到远端线路驱动

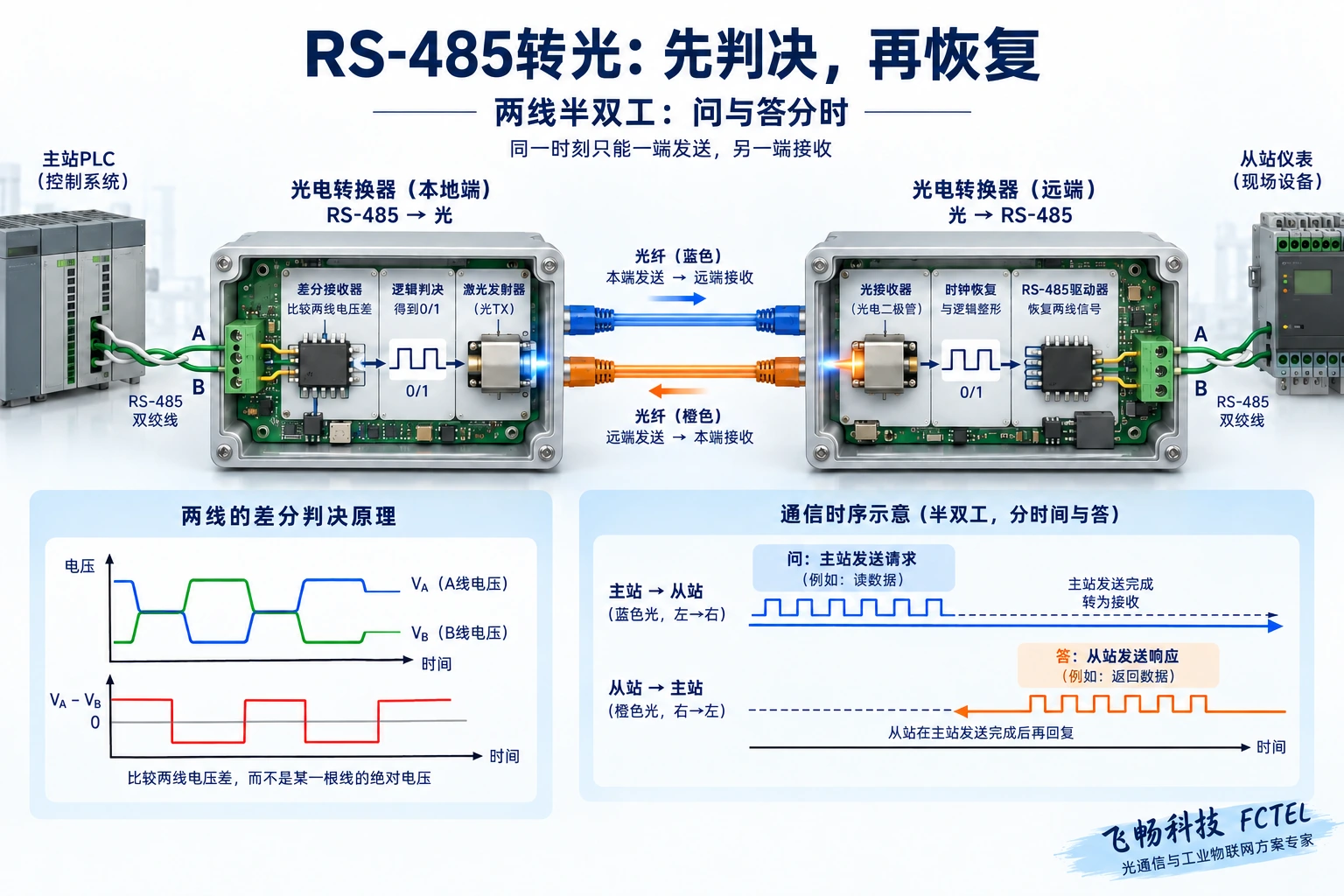

发送侧光猫的485接收器把差分电压判成逻辑数据，内部处理电路将数据转换为设备使用的光传输格式，再控制光发射器。光纤里的信息到达另一台设备后，光探测器和接收电路恢复逻辑数据，由485驱动器重新输出适合远端铜线的差分信号。
这里通常不是把两根铜线的模拟电压原样搬到远方。对于匹配的数字串口业务，重要的是比特、顺序与必要的时序条件被正确传递。不同光猫可能采用不同内部格式，不能因光口都是同一种接头便混接。设备应成对兼容，并明确支持的波特率、接口方式与方向控制。
为什么问与答仍然要分时
常见两线485使用半双工，即一对铜线在不同时间承担两个方向。主站发出询问后释放发送，由被寻址设备回应。光猫即使内部使用两条不同方向的光纤，也不能让同一铜线上的多个驱动器同时无协调发送。光纤的物理双向通道不等于业务总线已经全双工。
部分透明设备能自动判断方向，但自动处理有其支持范围。很短的请求、快速转向、特殊波特率或协议间隔，都应使用真实主从设备验证。出现回应首字节丢失、连续轮询偶尔超时等问题时，不要只提高主站超时来掩盖方向控制不兼容，还需查看线路与设备时序。
假设主站轮询两台仪表，它应先问一个地址并等待其回应，再按规则访问另一个地址。若两台地址重复，链路把两个回应都传过去仍然不能形成正确结果；如果主站超时过短，距离与处理延迟增加后也可能判为失败。光猫既不自动重编号，也不自动修复主站应用程序。
终端电阻为什么放在铜缆端点
电信号到达失配的铜缆末端时可能出现反射，让后续波形叠加并影响判决。终端电阻用于匹配线缆特性阻抗，常见参考值是120欧姆，但是否需要以及怎样配置，要结合线长、边沿速度、负载和设备手册。它不是为了让电流越大越好，也不是每台仪表都加一个。

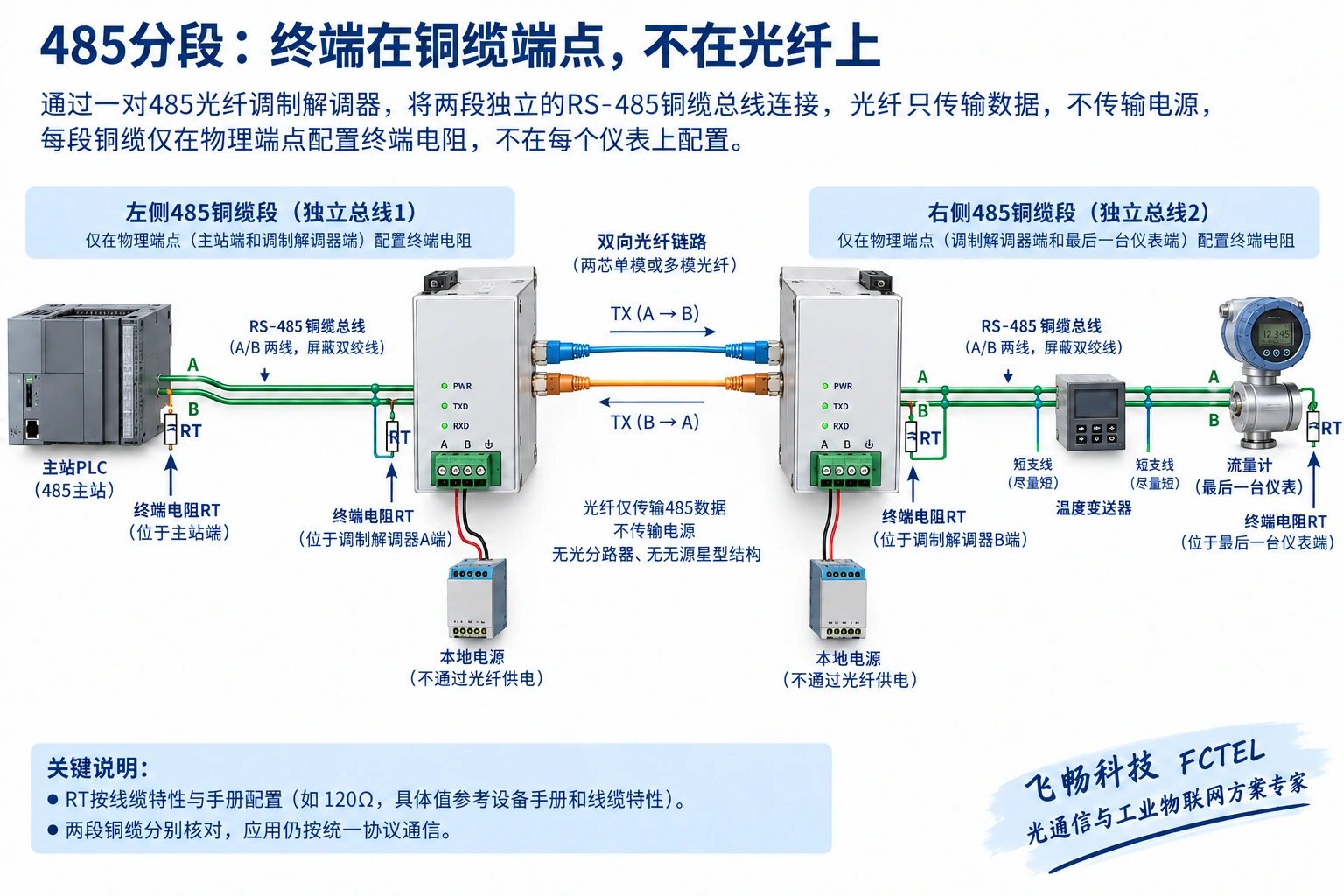

两端光猫把电气传输分成不同铜缆段，各段分别核对其物理端点、终端与空闲状态配置。光纤上不加485终端电阻；已经内置终端的设备也不应再无条件叠加。偏置帮助在无人发送时建立合适的空闲状态，与终端匹配是不同问题，需按整体总线设计避免重复配置。
点对点、共享与星形不是任选接法
一对兼容光猫的点对点光链路最容易理解。铜缆侧可以是受支持的总线段，但负载数量、支线长度与轮询必须核对。若多个远端地点希望回到同一个主站，需要选择明确支持相应汇聚或集线方式的系统，不能拿几对普通光猫的出口直接并在一起。
无源光分路器也不能凭空提供业务仲裁。多个发送源可能需要专门的光系统与访问机制，普通透明串口光猫不一定支持。星形电气布线还可能产生反射，通常应按受支持的集线器或分段方案处理，而不是把端子拧成一束就叫“串口共享”。复杂组网先让厂家按通道关系确认方案。
飞畅具体产品怎样核对能力
飞畅FCP-D1G工业轨式RS-485产品页明确列出一条串口通道、特定AVAGO多模光器件兼容及波特率自适应范围。这说明它可以作为匹配该既有光器件场景的候选，不说明每台485光猫都支持相同速率，更不说明所有光配置都能跑几十公里。
该页面的多模光部分写有短距离范围，电源条目还有不同供电版本和范围表述。订购时应确认准确版本、最新规格、两端光器件及接口线序，不能把摘要中的“长距离”当作单模十公里承诺。导轨安装与电源冗余适合柜内布置，但不能替代端口隔离、接地与现场保护设计。
用最小系统找到故障所在
先断开不必要分支，在允许的维护窗口用一台主站、一台从站和已知良好的短铜线建立基线。确认地址、波特率、数据位、校验和停止位，再加入一对光猫与短光纤。通过后才换成正式光缆并逐个增加仪表，避免同时改变线缆、设备和协议参数。
两端在当地按实际电源要求供电，光纤不传送工作电源。光口配置与纤芯类型匹配，双纤发送接对端接收；单纤需使用互补配置。若仪表当地就无法回应，优先查485接线和主从设置；若短光纤通过而现场失败，再查看损耗、端面、光功率和柜内供电。
验收记录包含持续轮询成功率、超时、异常帧、重启与断链恢复表现，以及每条线路的端点和终端位置。不对未确认的设备进行带电短接测试，不在生产过程中任意增加电阻。安装人员涉及供电和接地时应遵守现场安全程序；“换成光纤”不是取消这些程序的理由。
资料：TI RS-485电气与半双工简介；TI终端匹配说明；飞畅FCP-D1G详情。两幅图为通用示意，具体接线以实际型号手册为准。
