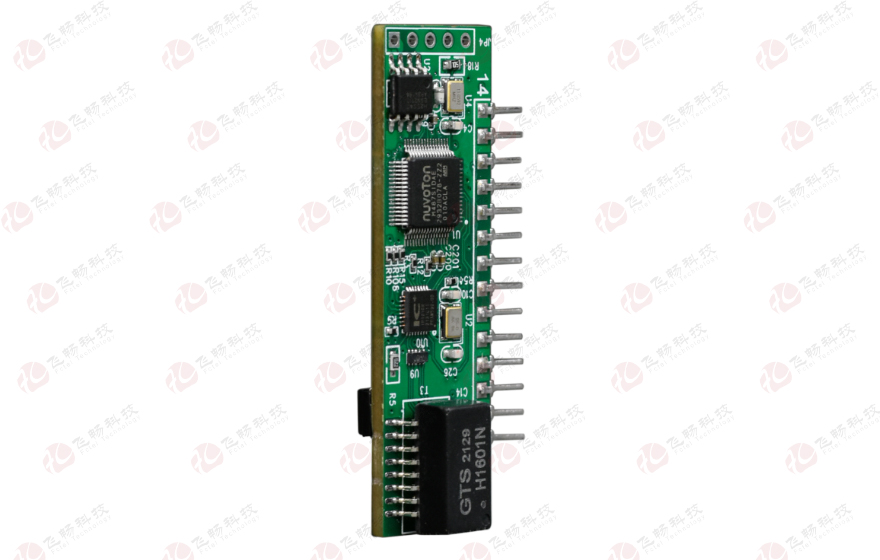

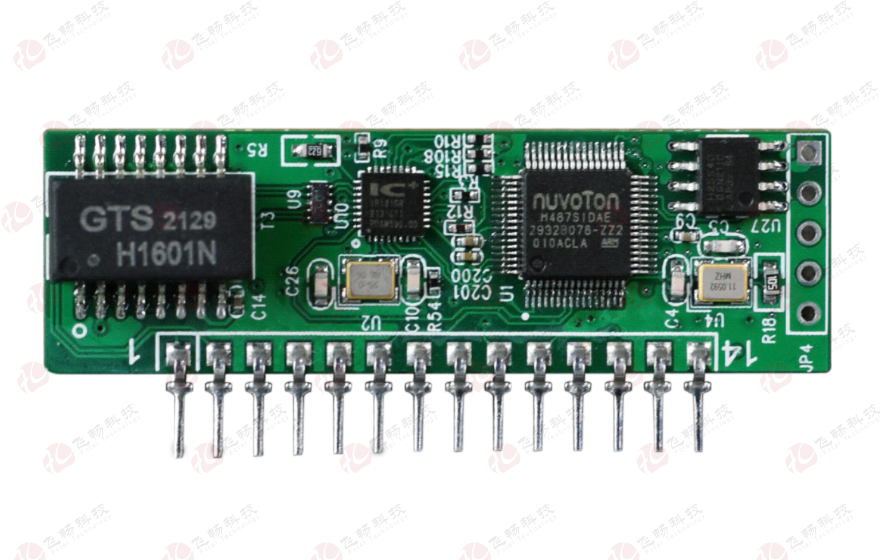

工业级1路TTL串口服务器 模块板

飞畅FCT-1000-F1T1，1路 TTL串口，1路百兆电口。不带外壳，供设备内部板级集成；TTL电平与RS232、RS485电气接口不能直接混接。
       串口服务器支持多种网络协议，如TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP协议；拥有完善的管理功能，支持访问控制、快速配置、在线升级等；每路串口支持4路TCP或UDP会话连接，支持Modbus TCP、TCP Server、TCP Client、UDP Server、UDP Client，等多种工作模式；支持WEB访问方式。另外，配套提供的基于Windows平台的管理配置工具，能够一步一步引导用户对设备进行管理配置，通过简单的设置实现串口设备立即联网。网管系统界面设计友好，操作简单方便，能带给您良好的用户体验。
       硬件通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，可以用于许多嵌入式网络控制应用产品；

◆ MCU采用ARM Cortex -M4 ，主频 192MHz处理器；

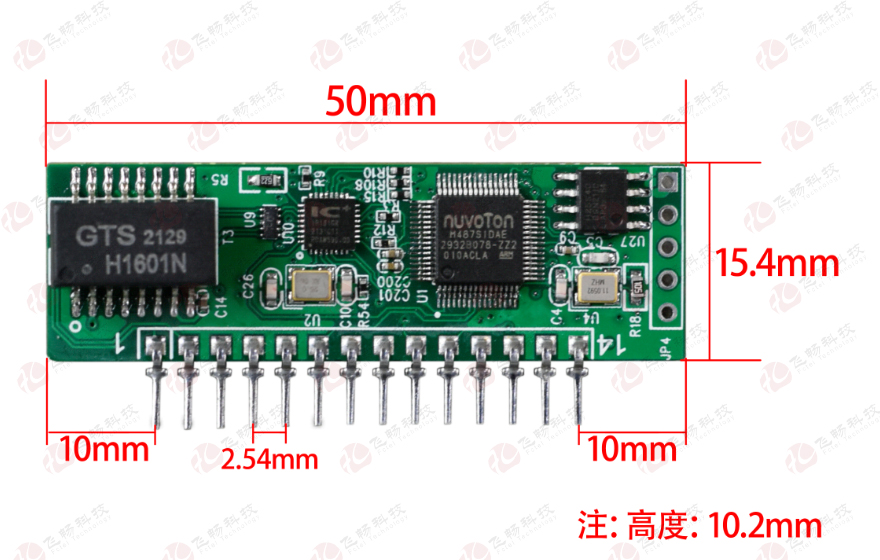

◆ 模块采用14脚单排2.54mm插针，方便安装；
◆ 支持1路百兆以太网；以太网支持10/100base-T(X)自适应以太网接口；支持自动协商（Auto-Nego Full&half duplex）支持自动交叉线检测（MDI/MDIX）；
◆ 同时提供1路TTL，接口支持RS232/422/485串口，支持300bps-921600bps线速无阻塞通信，支持波特率自动扫描匹配，支持客户自定义波特率；
◆ 支持Modbus TCP ，TCP Server、TCP Client、UDP Server、UDP Client，等多种工作模式；
◆ 完成Modbus-RTU到Modbus-TCP透明转换，实现通过网络方式读取串口设备数据；
◆ 支持串口状态和串口参数监视，通信状态一目了然；
◆ 支持过网关，跨路由通信；支持虚拟串口驱动访问模式和网络中断自动恢复连接功能；
◆ 灵活的串口数据分帧设置，满足用户各种分包需求；
◆ 支持标准TCP/IP SOCKET应用程序访问TCP支持多连接，满足4个以内用户同时监控或管理串口设备；
◆ UDP方式下支持单机或多机通讯，满足多个用户同时监控或管理串口设备；
◆ 支持Windows配置工具、Telnet和WEB等多种配置形式、支持SNMP网管；
◆ 支持本地和远程的系统固件升级；
◆ 模块+3.3V电源供电，总电流<400mA等;
◆ 以太网接口提供三级防雷功能，能通过ITU-T K.21(10/700μS)共模:4KV阻抗(40Ω)的测试;
◆ 宽温型：工作温度-40℃~ +85℃;
◆ 所有型号皆通过100%烤机测试;

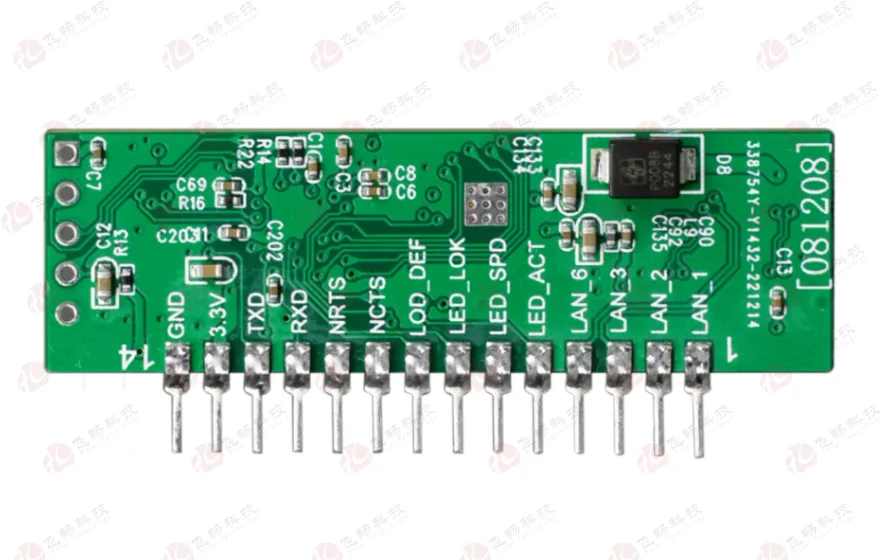

管脚定义：

管脚	名称	描述
1	LAN_1	连RJ45的1脚
2	LAN_2	连RJ45的2脚
3	LAN_3	连RJ45的3脚
4	LAN_6	连RJ45的6脚
5	LED_ACT	以太网的Link/Act信号灯，亮Link，闪有数据
6	LED_SPD	以太网的SPD信号灯，亮网络100M，不亮10M
7	LED_LOK	指示灯，亮代表TCP或UDP串口协议连接上
8	LOD_DEF	上电时为低电平，模块内部参数恢复出厂设置
9	nCTS	TTL握手信号，用于RS232与RS485流控
10	nRTS	TTL握手信号，用于RS232流控
11	RXD	TTL数据接收，输入
12	TXD	TTL数据发送，输出
13	+3.3V	+3.3V电源供电，要400MA以上
14	GND	电源与信号地
