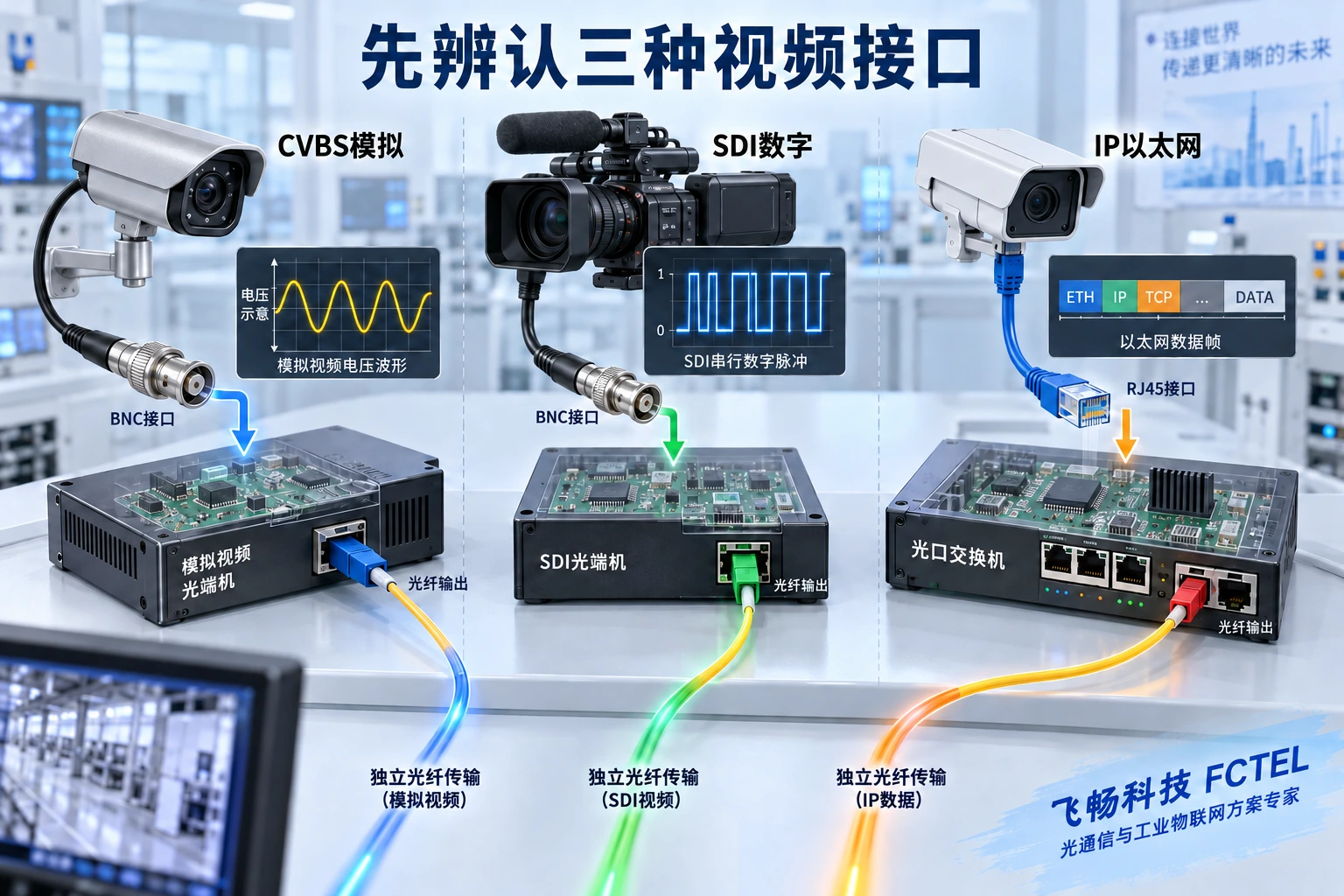

视频光端机的应用，应从摄像机输出和接收端接口出发。CVBS模拟视频、SDI数字视频和IP网络视频不是同一种信号，不能因为都传画面就接到同一款设备。本篇讲清如何识别三条传输路径，以及视频、音频和反向控制怎样分别核对。
先问两端设备输出和接收什么
摄像机、会议设备或播放器可能提供不同接口，接收端也可能是模拟录像机、SDI监视器或网络录像机。光端机只是系统的一段，不能替代全部采集、编码、录像和显示。采购应记录接口标识、完整输出格式、通道数、方向和终端型号，而非只写视频远传。
BNC是连接器形式，CVBS和SDI都可能使用它，信号却不同。RJ45常用于以太网视频系统，但接口相似也不证明电源和协议相同。不要用不明转接头试接，先确认电气规格和设备角色。视频能显示只是部分验收，控制、音频和附加数据还需要独立检查。
模拟视频路径关注电压与同步
模拟摄像机把图像信息表示为连续变化的电信号，某些形式将亮度、色度和同步组合传送。对应光端机可能采用模拟调制，也可能先数字化再光传输。调幅、调频是历史和特定架构中的方案，不能概括所有现代视频光端机，更不能由此推断支持任意高清视频。
数字化传输模拟视频时，入口先处理信号，再由ADC按时刻采样、按有限等级量化，远端恢复数值并通过DAC产生模拟输出。它没有自动把模拟摄像机升级为高清数字摄像机。原输出中的带宽、噪声和细节限制仍需考虑，设备的主要任务是适当条件下远传。
SDI路径延伸的是数字视频接口
SDI源端已经输出串行数字信号，光端机接收并进行必要信号调理，再通过光纤送到远端对应电接口。它不必重新拍摄图像，也不默认用网络压缩算法。速率、格式及同轴条件需要两端匹配，SDI光传输与HDMI格式转换是不同任务。
飞畅迷你FCVH-V1b的3G-SDI详情列有配对使用、输入自动检测、电缆均衡和额外SDI输出。对专业视频源到远端监视器的相应接口延伸，可据此核对配置。但它没有因名称包含视频就自动支持CVBS、网络摄像机或云台串口，应分别查询准确型号。
IP视频路径需要网络通信
网络摄像机通常先完成图像编码，再把业务数据放入网络通信中。交换机或以太网光纤收发器传送的是以太网帧，不直接理解每幅画面的内容。网络录像机接收并处理视频业务，能否显示还涉及地址、协议、账号及编解码兼容，不是两端光口亮就完成了。
此时网络容量应考虑摄像机码率、同时流量、突发、组播和上联瓶颈。压缩后每秒多少数据，与SDI电接口的固定线路速率不是同一概念。不能把3G-SDI参数直接当成网口带宽，也不能把千兆光纤收发器叫成能接SDI同轴的通用转换器。
多业务设备的每个接口都要确认
某些视频设备同时提供音频、串口或开关量，可把多种业务复用在一段光线路上。复用表示共用传输资源，不表示所有接口变成同一信号，也不表示每个视频型号都包含这些业务。通道数量、方向、速率和接线都要按订购版本核对。
音频可能是模拟线电平、数字音频或嵌入视频的数据，三者不能只用音频口三个字概括。额外视频输出也不等于反向视频通道。厂商写双向时，应问清具体是哪种业务、几个方向和哪些接口，避免把反向控制误认为接收机也能采集另一幅视频。

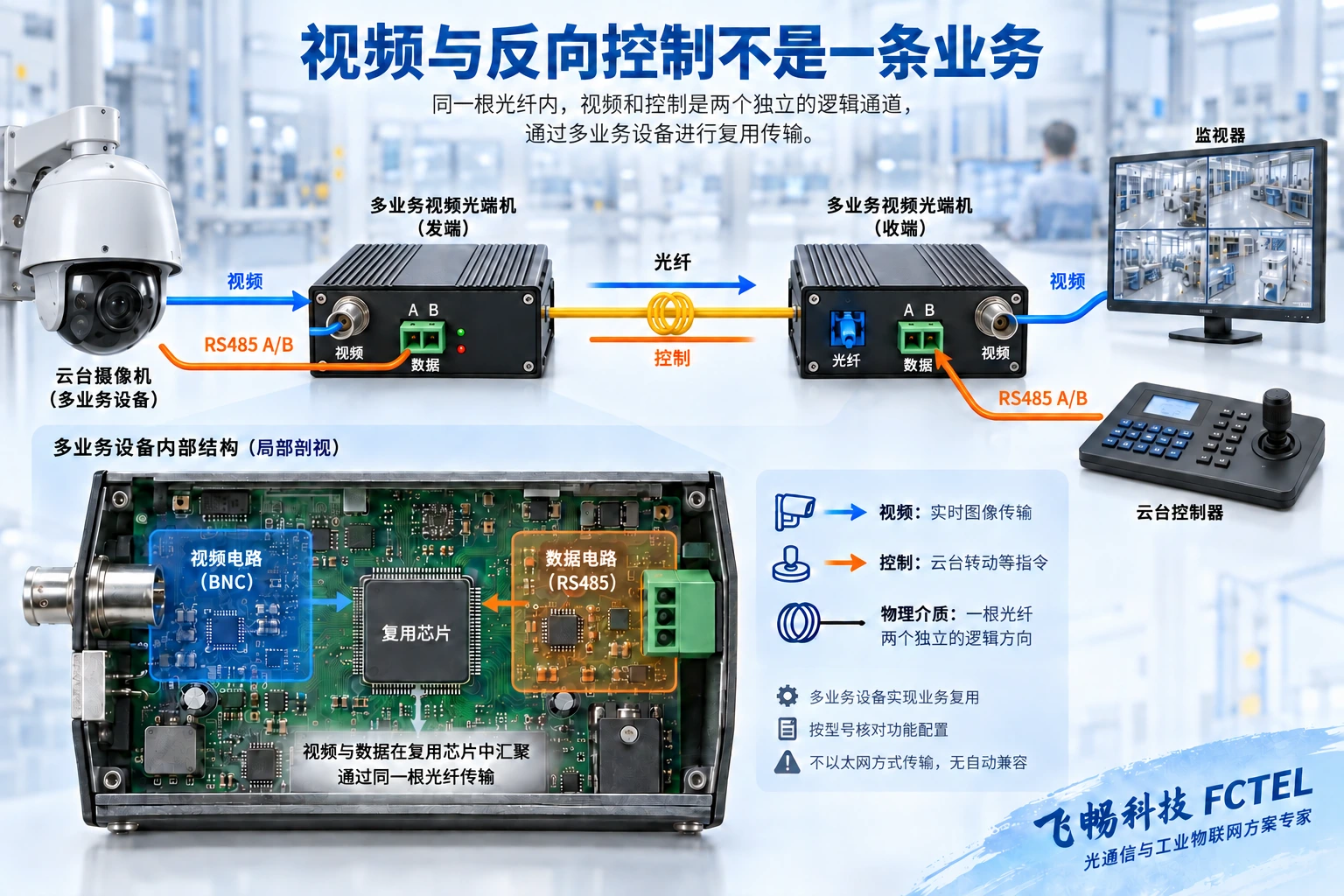

云台反向控制是独立客户任务
假设需要远端操作云台，视频从摄像机传向监视器，控制命令则从控制器传回摄像机。这是两个逻辑方向。若选用带对应数据通道的多业务设备，控制信号通过独立电接口进入复用链路；普通纯视频设备不能因此获得反向串口能力。
RS485控制还涉及控制协议、地址、串口参数、总线方向及接线，不是两根线接上就一定互通。本文图示只说明客户任务，未指认某一飞畅视频型号支持该功能。应另查具体多业务产品与手册，再在测试环境验证动作、响应和断链恢复。
系统设计从业务表而非宣传词开始
例如改造一套旧模拟监控系统，先记录摄像机输出、录像机输入和是否需要云台控制，再确认对应传输设备。若换成网络摄像机，应重新规划网络、供电和录像兼容；不能保留旧模拟设备却仅换光模块就期待网络录像机自动识别。
会议或舞台系统也应从SDI、HDMI等实际输出分析，不能把远程会议、医疗或直播写成所有视频光端机默认提供的服务。真正应用还需要上层设备、管理与安全条件。设备传输一段视频信号，与完整互联网会议系统不是一个产品承诺。
按完整路径开通，再逐项验收
先用短电缆和短跳纤对测对应视频格式，再接正式线路。确认供电、光纤配置、接收范围及接口方向，按手册清洁与保护光口，禁止直视激光。把视频、音频和控制分别记录，避免视频有画面就略过反向业务。
保存系统图、端口表、型号版本、格式及测试现象。遇到故障，先判断是视频源、传输段还是接收端，再分段替换；不要带电拆机，也不盲目更改控制总线参数。一个能描述每段信号如何变化的系统，才容易维护，而不只是设备名称看起来相近。
资料：飞畅3G-SDI产品详情；飞畅高清视频及专用光端机分类。两图为通用机制，多业务图仅为假设系统，不证明具体型号支持全部业务。
