视频与控制数据光端机安装，首先确认视频接口是什么、控制数据如何返回，再核对成对设备与光链路。旧资料中出现 VIDEO IN、BNC 和 RS485，却称为“电话光端机”，容易误导接线。本文单独解释模拟视频与串口控制传输，不把它与模拟电话、SDI、HDMI或网络摄像机混成一种设备。
一、先把摄像机的两个任务分开
以带模拟视频输出和串口控制的摄像机为例，图像沿视频接口送往监控端，监控端的转动、变倍等控制命令则可能沿独立串口返回摄像机。这两个任务虽然在一对多业务光端机中共用光传输设施，但入口、方向和电气条件不同。视频可见，不证明控制可用；控制有响应，也不证明视频传输符合要求。
BNC 是连接器形态，不足以确定视频标准。模拟复合视频与 SDI 都可能使用类似连接器，但内部信号不同；HDMI 和 IP 摄像机又属于其他接口。选型时应写明实际视频标准、路数、控制接口及方向，不能只告诉供应商“有一个摄像机，需要光端机”。
二、信号怎样经光纤传过去
在采用数字传输的模拟视频光端机中，前端接收模拟视频，对它进行相应采样与编码，再把数字信号送入光发送电路。远端光接收电路恢复数字信号，后续电路恢复对应的视频输出。光纤里传播的是被调制的光信号，不是完整画面像照片一样沿玻璃滑动。

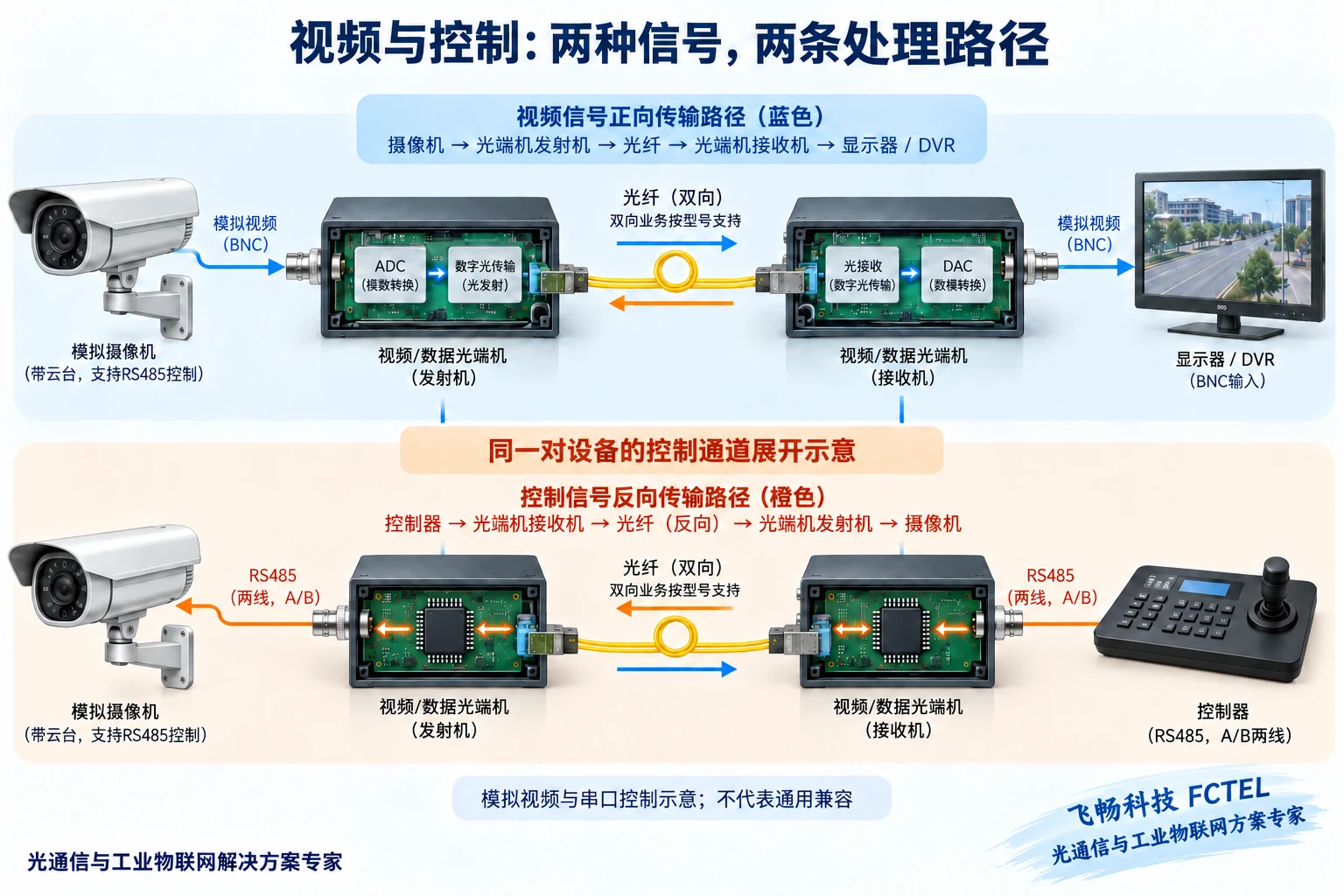

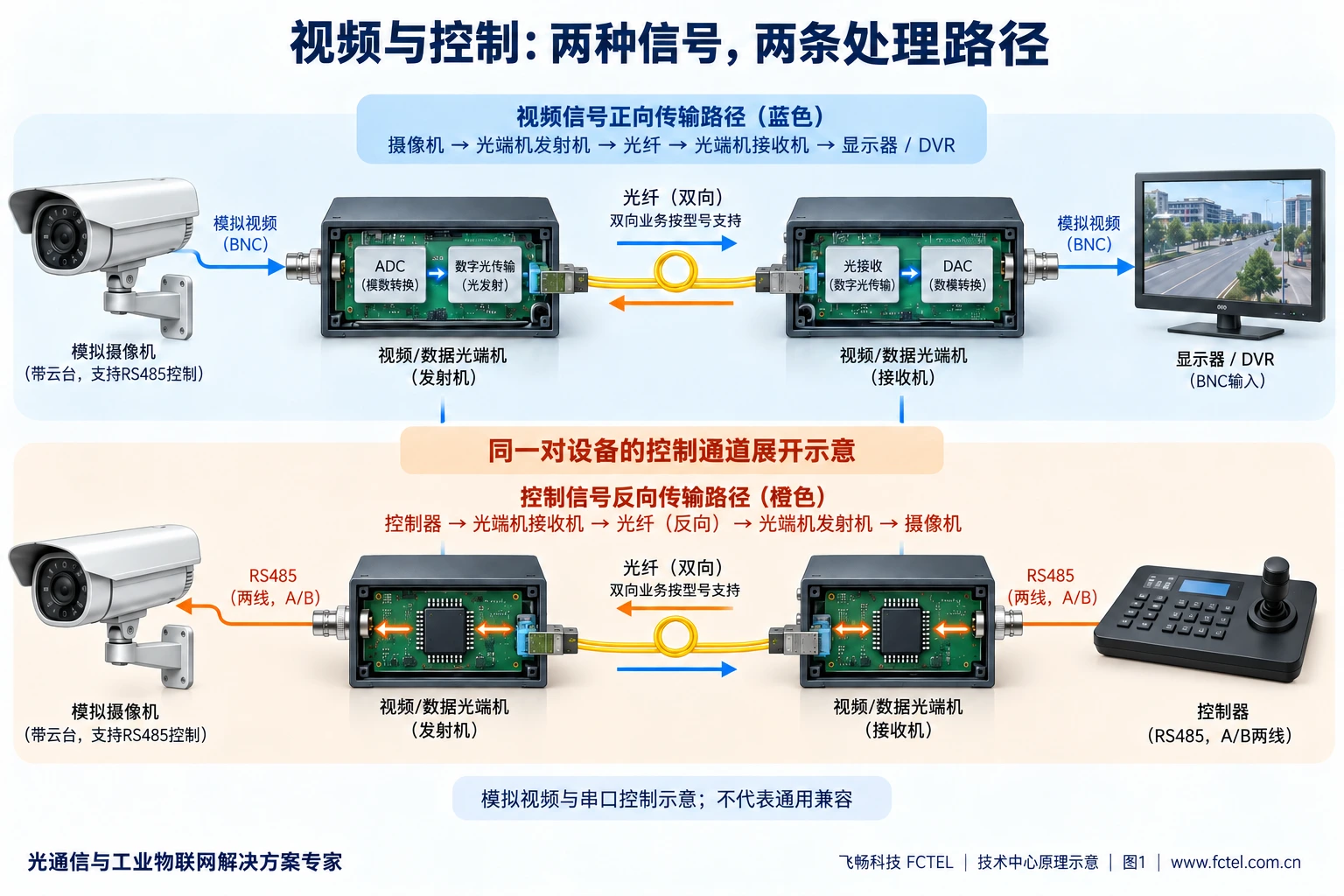

串口控制则有自己的电接口和数据路径。若型号支持反向控制，监控端命令经过相应收发器和光传输路径返回现场，再交给摄像机。单纯运输串口字节，不代表光端机知道每条命令含义，也不自动保证控制器与摄像机协议兼容。图1画出不同方向，帮助把画面和控制分开验收。
三、成对匹配比外壳和插头相同更重要
检查设备完整型号、发送端和接收端角色、通道数量、视频制式、控制接口及支持方向。不同厂家或不同系列即使光口能连接，也可能使用不同内部格式，不能默认互通。双向综合设备的名称也可能不同，应按实际手册确认，不仅凭机箱上某个“TX”字样判断整个设备只发送。
飞畅官网把 SDI、HDMI、VGA、DVI 和串行接口等产品分成不同类别，这种区分对采购很重要。某款高清产品的分辨率、编码或接口能力，不能拿来证明模拟视频产品也具备。当前设备没有明确的视频与数据规格时，应先取得对应手册，不从其他型号资料中拼出一组看似完整的参数。
四、先做桌面短链路基线
先验证摄像机直接连接适配的显示或录像设备时有正常画面。再用匹配的一对光端机和合适短光纤验证视频路径。控制业务另用已知兼容的控制器与摄像机建立基线，确认参数和合法命令后，再通过光端机传输。这样能把信号源、终端、设备配置和正式线路的问题分开。
测试时每次只增加一种条件，例如先增加光缆长度，再接入更多通道。记录正常告警状态、画面表现和控制响应。若短链路已经失败，优先查接口与设备配对，而不是把原因归给正式光缆；若短链路正常、现场异常，再对线路和环境进行比较。
五、视频铜线和控制铜线分别接
模拟视频按视频端口定义连接摄像机输出、发送端输入、接收端输出和适配终端。不要把一条视频线接到电话或串口端子。线缆与接口应符合实际视频要求，连接牢固，避免临时拧接和拉力。接收端有输出，不意味着任何显示器都能直接识别该信号。
串口侧则核对 RS232、RS422 或 RS485，不能因都是“数据口”就互接。常见两线 RS485 使用一对双绞线分时收发，参数及方向控制与具体设备有关。波特率、数据位、校验位、停止位以及摄像机地址和协议，应分别确认；以太网的百兆全双工不是纯串口链路的排障参数。
六、光纤连接看方向，也看光参数

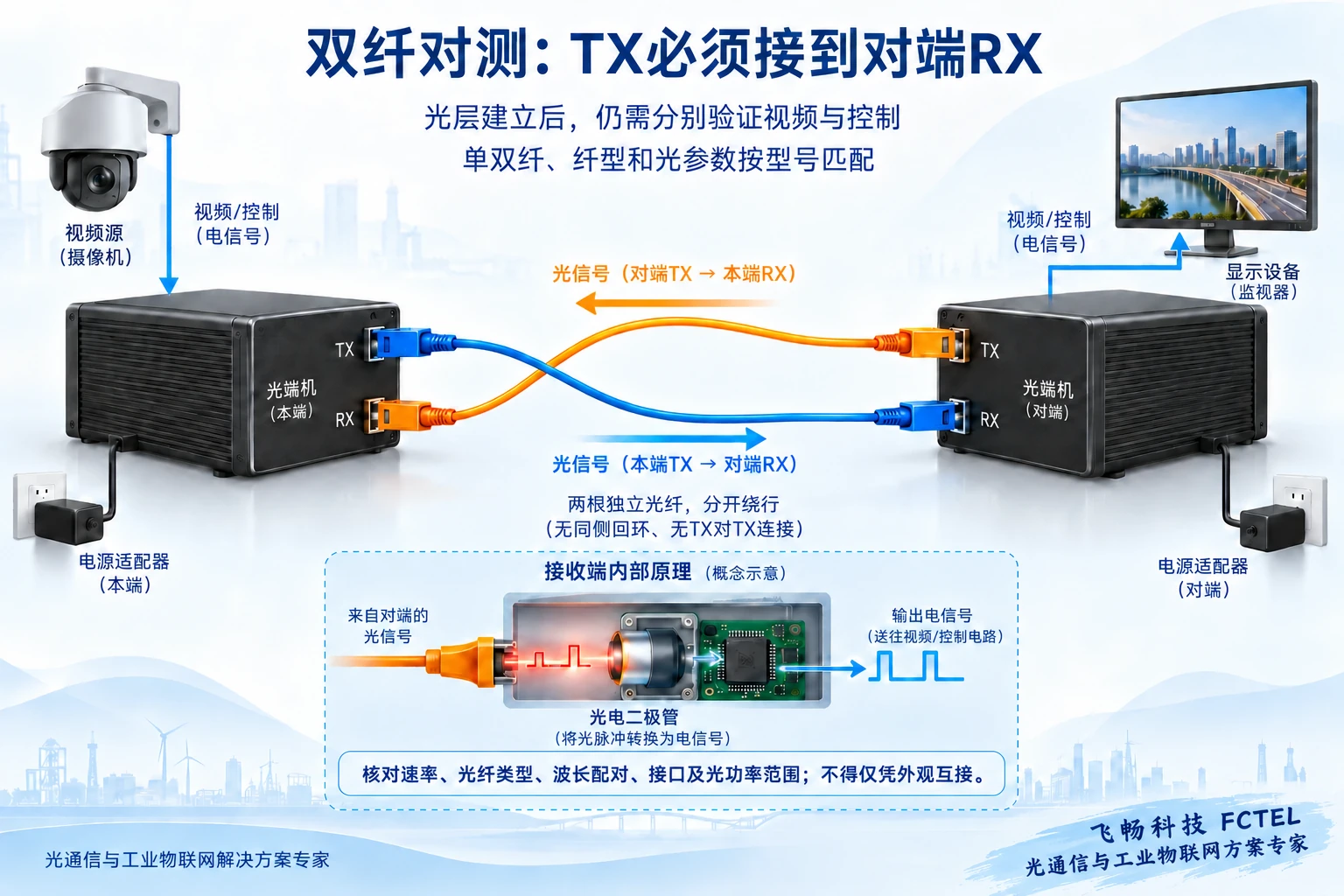

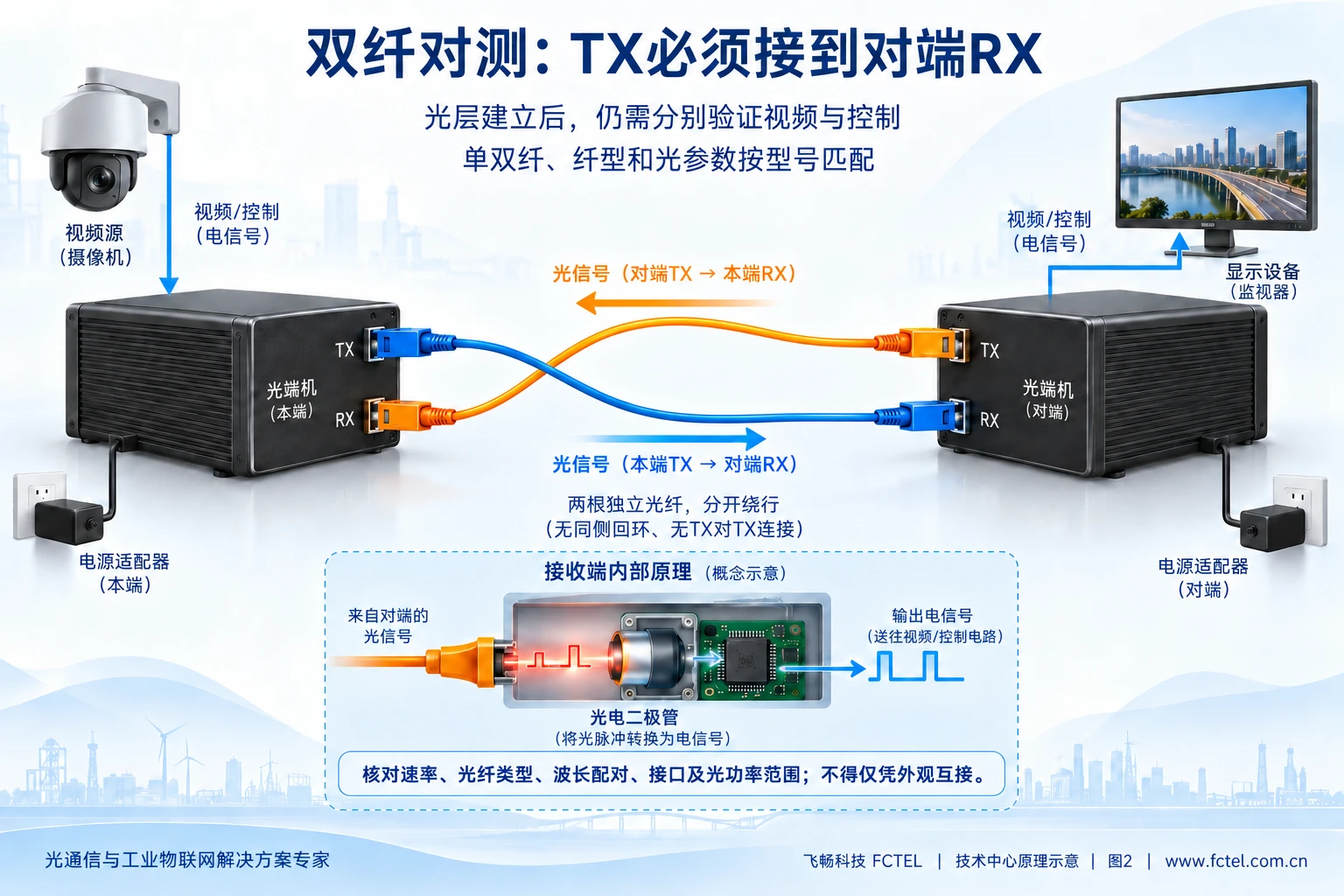

双纤配对的基本关系是本端 TX 接对端 RX，另一根承担相反方向。单纤双向方案则按互补波长及成对要求使用，不能把双纤图直接套到一根光纤上。单模或多模、连接器、波长、接收功率范围和内部传输格式都要匹配，不能认为“单模更远，所以可以替换所有多模设备”。
保持端面清洁和允许弯曲半径，不直视光口或纤端。接收功率既不能低于设备允许条件，也要避免过强；短链路是否需要衰减，由实际光模块资料决定，不给未知型号统一加衰减器。光功率计能够提供光层证据，但不能单独证明视频标准或控制协议兼容。
七、供电、安装和接口安全
两端光端机都需要符合规格的本地供电，光纤不自动把工作电力传到另一端。核对电源版本和极性，固定设备，保留散热空间并避免线缆拉扯。保护接地、浪涌防护和线缆路径按现场设计处理，不把旧文中的固定电压或线色当成通用接法。
断电后进行手册要求的端子接线操作，不直接把 RS232 与 TTL 电平互接。需要带电测量、开机箱检查或处理市电时，应由具备相应能力的人员完成。普通使用者可以记录灯态、接口和现象，但不应自行制作试线跨接未知端子。
八、按照视频和控制两张表验收
视频侧逐路检查画面稳定性、通道对应和必要的图像表现，再按项目要求观察连续运行。控制侧逐台验证地址、方向、命令响应和停止动作。多通道同时运行时，检查是否出现串路或相互影响。业务标准由实际项目决定，不能只用“有画面”或“能动一下”代替验收。
光灯正常而无画面，先查视频标准、源输出、端口和通道；有画面但不能控制，优先查串口接线、参数、协议及反向能力；全部业务同时异常，再重点看共享光层和供电。一次替换一个已知正常条件，保留故障与正常状态的对比。
最后保存型号、手册版本、连接图、视频与控制通道表、光层测试和业务结果。若项目同时还有模拟电话业务，应查看电话光端机安装接线，为它单独建立接口和验收记录，不因设备外观类似就套用本篇视频步骤。
