视频光端机技术指标怎样核对：视频带宽、格式兼容与工程验收

先把要验收的信号写清楚

视频光端机的作用，是把设备支持的视频信号送入光纤链路，再在另一端恢复相应输出。技术规范首先要回答输入是什么、输出是什么，而不是先比较宣传中的高清、数字或工业级。CVBS是把图像和同步信息组合在连续电压中的复合视频；SDI是按规定格式传输的串行数字视频；HDMI还包含显示能力协商等控制过程。它们需要不同的测试方法。

一份可执行的规格表应写明业务接口、视频制式或格式、通道数量、传输方向、附加音频及控制通道、光口配置、供电和安装条件。例如四路CVBS正向视频加一路反向RS485控制，与一路3G-SDI视频延伸是不同需求。即使都采用BNC接口，也不能据此外推兼容。型号、硬件版本和选配项应与交付设备对应。

模拟视频带宽关系到细节能否保留下来

模拟视频的带宽，可以理解为设备能够保留多快的电压变化。图像细节对应较快的信号变化，传输电路对高频成分衰减较大时，细线条和边缘可能变软。频率响应描述不同频率经过系统后幅度如何变化，应结合规定测试条件阅读；仅给出一个带宽数字，不能概括全部画质表现。

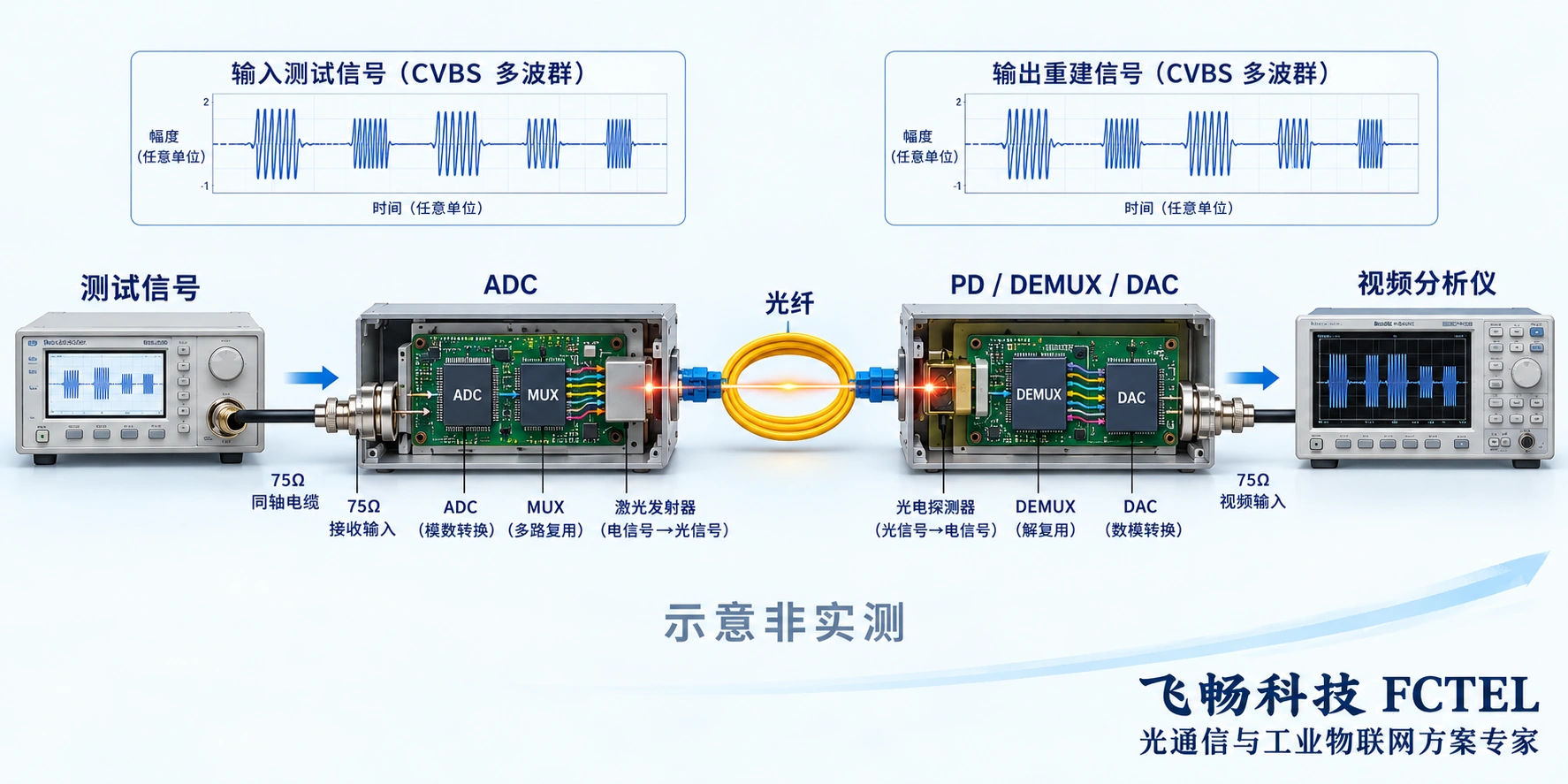

测量时可以使用适合制式的测试信号源和视频分析仪，对比输入与输出的多波群、幅度及相关波形。负载阻抗、连接线长度和测试端接会影响结果，记录中必须注明。若采用示波器观察，应先确认仪器带宽、探头或输入端接方式适合被测信号。随手把两个终端并接到同一输出，可能改变负载，产生并非光端机本身造成的幅度问题。

采样和量化解释数字传输的边界

传输模拟视频的数字光端机，通常先限制输入带宽，再用模数转换器ADC在规定时刻采样，把电压转成数字数值。抗混叠滤波器限制过快变化进入采样系统；接收端通过数字处理、数模转换器DAC和重建滤波恢复模拟输出。这条链路中，光纤承载数字数据，摄像机和监视器端仍然可以使用模拟视频。

对带限信号，采样频率与最高信号频率需要满足采样理论及实际滤波设计的要求；实际电路还需要过渡带和余量。量化位数决定数值分级的细密程度，但有效分辨能力还受噪声、参考电压和电路性能影响。因此，不能仅凭标称位数或数字传输四个字，承诺输出与输入完全相同，更不能把模拟摄像机因此变成网络摄像机。

亮度、颜色和同步应分别检查

CVBS除了图像亮度，还含有让接收设备正确定位画面的同步信息。平均画面电平随大面积明暗变化而改变时，直流恢复和同步处理是否稳定，是画面会不会跳动、偏移的重要因素。测试不能只播放一幅静态彩条，还应按约定切换明暗画面并观察同步保持情况。不同制式的时序应分别核对。

差分增益和差分相位，分别描述不同亮度条件下色度信号幅度和相位受到的变化，可能影响颜色饱和度与色调。它们不是简单的网络丢包率，也不适合直接套到所有SDI或HDMI设备上。验收采用哪些指标及允许范围，应来自型号资料与合同要求；无对应仪器和测试条件时，不应把肉眼觉得颜色正常写成这些指标已经通过。

SDI检查格式、线路质量与时钟恢复

SDI规格应同时写明对应标准、速率及实际视频格式。分辨率相同而帧率、映射方式不同，仍可能不兼容。SMPTE的SDI标准路线资料可以帮助理解不同标准之间的关系，但不能替代设备支持表。飞畅FCVH-V1b产品资料属于3G-SDI设备范围，不能据此认定它可以传输任意更高速率的视频。

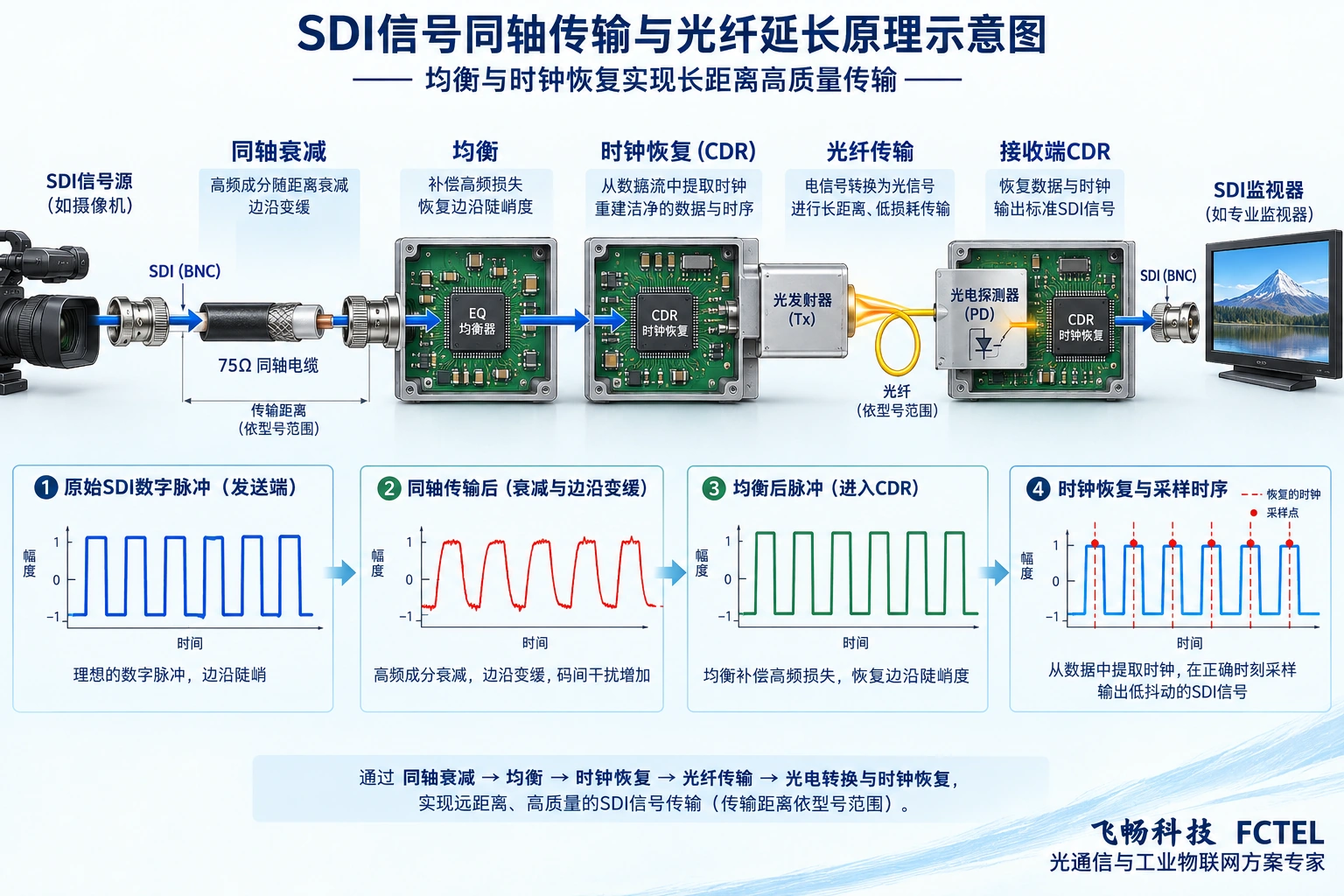

同轴链路可能衰减较快的信号变化，均衡器用于补偿一定范围的损耗；时钟与数据恢复电路CDR从收到的数据中恢复判决时序，再决定每个比特。眼图是在重复时序上叠加波形，用于观察采样余量等特征，需要合适仪器和测量条件。现场验收应记录实际格式、同轴段长度、锁定状态及仪器可检查的错误情况，而不是拿模拟视频的带宽指标代替串行链路测试。

HDMI除了画面还要验协商过程

HDMI链路的能力由信号源、发送端、接收端、线缆和显示器共同限制。EDID是显示器声明自己支持哪些模式的信息；HDCP是某些内容使用的保护与认证机制。接收端亮灯只说明部分链路状态，不能证明这些过程成功。分辨率、帧率、色彩格式和音频模式应组合核对，而不能仅写支持4K。

测试可从双方确定支持的基本格式开始，再切换项目所需模式。记录正常显示、热插拔、重新上电、信号源切换及受保护内容的授权播放情况，不绕过保护机制。若型号具有USB、串口或独立音频附加功能，还要单独检查方向和支持范围；鼠标可用不等于所有USB摄像头都可用，视频正常也不等于每条控制通道正常。

光功率和多路并发决定工程余量

光口规格至少应核对单模或多模、接口形式、工作波长、单双纤配置及两端匹配关系。接收端既有最低可用光功率，也有可能过载的上限。测得的接收功率应落在设备规定范围内，并结合光缆、连接器、熔接点和维护变化留出设计余量。不能仅因光链路灯亮，就推断长距离链路在所有工况下可靠。

多路设备要在所有约定通道同时工作时测试。飞畅FCV-V4T/R资料说明四路视频及按配置扩展的辅助业务，适合据此逐路建立输入输出映射；其选配功能不能自动推广到所有型号。逐路测试之外，还要测试并发音频、控制和视频，观察业务之间是否相互影响。通道数应按实际输入输出算，光纤芯数则按光口配置算，两者不是同一个数字。

把验收结果写成可复现的记录

验收前保存型号、版本、配置、接线图和仪器信息，先用短链路建立基准，再接入现场光纤与末端设备。每条记录包含测试信号、格式、方向、负载、持续时间和判断标准。发生问题时按信号源、业务接线、光链路、接收输出分段定位；替换设备或改变参数后，注明改变了什么，避免一次改动多个因素而无法复现。

供电、接地、防护、环境条件和电磁兼容要求也应按项目及产品资料核对。需要认证或检测报告时，应核对覆盖的具体型号、版本和项目，不能因网页写工业级，就认定已经满足全部要求。最后把可见画面、业务互通、测量指标和适用条件分别记录。这样形成的技术规范才便于采购、施工和维护人员使用，也能说明哪些结论已验证、哪些仍需补充测试。
