RS-485集线器用于把一个串行通信方向分成多个电气网段，适合仪表分散在不同楼层、车间或控制柜的场合。它不是把几根线直接并在一起，也不是以太网交换机。理解接收、重新驱动和返回响应这三步，才能正确安排分支、终端电阻与站点地址。
RS485中继器与集线器怎样对应
两端口RS485中继器与多路RS485集线器都可以接收串行电平、判决比特后重新驱动另一电气段。两端口中继器侧重把一条线路分成前后两段，多路集线器侧重把上联方向分到多个独立支路；它们属于相关的物理层扩展设备，但不能把两端口产品当作四路或八路分支设备。选择时先画线路，再确认需要串接延伸还是多方向分支。
“光电隔离”通常描述设备内部的隔离耦合，不代表现场一定通过光纤连接。光纤型串口延长设备还需要核对光接口、纤型和两端配对；不能仅凭名称把它接成铜线RS485中继器。RS422与RS485的收发线对和双工方式也可能不同，只有说明书明确支持的接口模式才可切换。隔离不等于抗住所有干扰，再生也不会纠正已经判错的报文，更不存在可脱离型号承诺的零延迟或无限级联。
一、它分的是线路，不是通信协议
RS-485规定的是驱动器和接收器的电气条件。常见两线方式使用一对双绞线传送差分信号：接收器判断两根线之间的电压差，而不是把其中一根当成普通电源地。双绞结构让外部干扰尽量同时作用于两根线，但差分接收的抗干扰能力有边界，不能据此省略接地设计或把信号线靠着动力线敷设。
Modbus RTU等协议在这个电气接口之上规定地址、报文和校验。集线器通常透明传送串行比特，不需要理解某个字节代表温度还是电表读数，也不会自动给仪表分配地址。把它接进系统后，主站软件和从站仍要使用一致的波特率、数据位、校验方式与停止位，透明转发不能翻译两种不兼容协议。

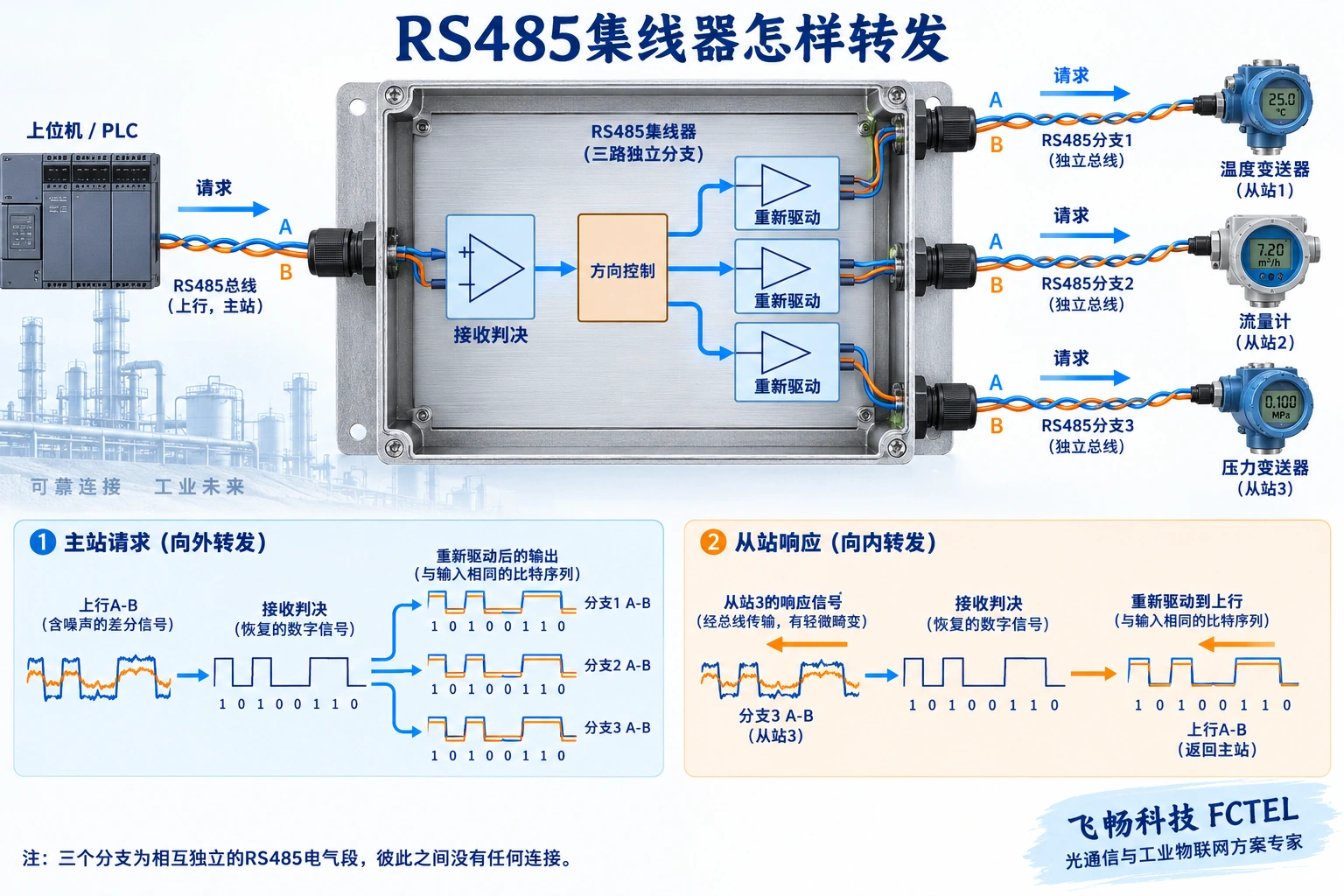

二、输入被判决，再由另一组驱动器送出
主站请求到达上联接收器后，模拟差分电压被判决成数字电平。内部方向控制逻辑使下联驱动器在适当时刻输出对应的比特序列，每条支路因而有自己的驱动源。输出波形可以重新获得合适的电平和边沿，但如果输入已经被错误判决，错误比特也可能被继续转发，不能把中继描述为万能纠错。
从站响应时，方向反过来：对应支路接收器读到响应，设备通过上联驱动器送回主站。两线半双工意味着同一电气网段不能同时由多个节点争着发送。自动方向控制负责切换电路的发送和接收状态，主站轮询与从站响应规则则负责避免多个设备同时回应，这两件事不能互相替代。
三、主动分段与被动星形接线不同
不加主动设备而把几根长线直接拧成星形，会形成多个分叉与线路末端。信号传播到阻抗变化处可能反射，接收位置的电压可能出现振铃或错误过零，问题在较快边沿和长线条件下更明显。增加一个有独立驱动器的集线器，是把这些长方向分成独立电气段，再分别设计每段的布线条件。
集线器外部可以呈星形，但每条下联支路仍宜按总线方式连接设备：主干连续经过节点，节点引出线保持短，不在一条支路上任意再分成长星形。各输出端不是同一条无源母线，不能把两个下联口的A线和B线重新并起来，也不要用一条回线将不同支路首尾连成环。是否允许级联及级联数量，要以具体设备说明为准。

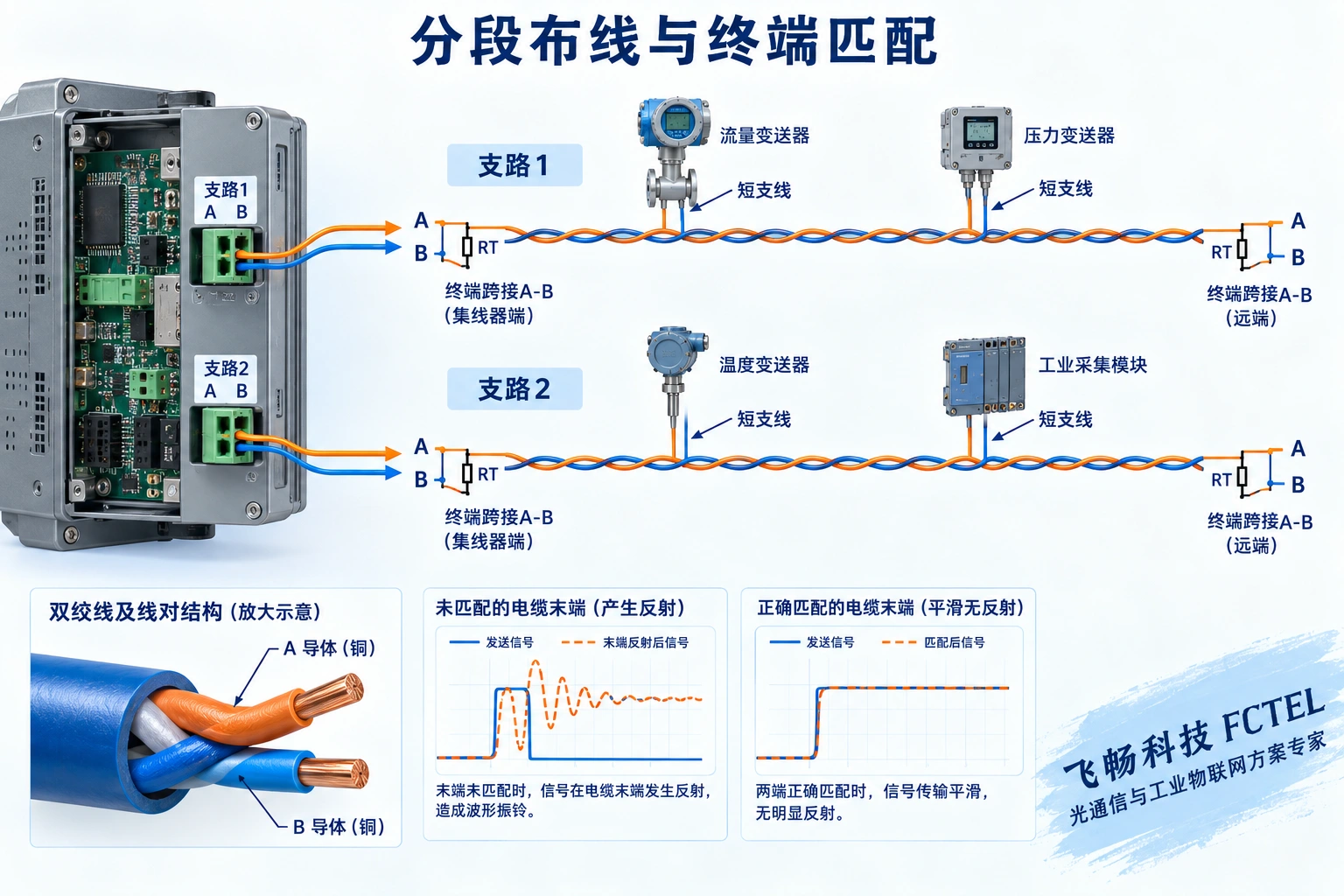

四、终端电阻按电气段的两端安排
终端电阻跨接在线对之间，用于匹配电缆的特性阻抗，减少末端反射。常见设计使用与电缆阻抗相匹配的终端值，但不能看到“RS-485”就给每台仪表都装一只电阻。终端过多会增加驱动器负担，也可能把差分电压拉低。对于需要终端匹配的支路，应识别该段的两个物理末端，分别核对集线器侧和远端的终端安排。
有些产品内置可切换终端或偏置电路。偏置用于在无人发送时建立稳定的空闲判决条件，与末端匹配的目的不同；先查设备内置情况，再安排外部器件。断电检查接线时还要考虑测量结果包含内部网络，不能只凭一项电阻读数判断安装正确。不同厂家的A/B名称与正负定义可能不一致，应按两端端子功能和手册对照，不凭字母盲接。
五、隔离、分段与浪涌保护各有作用
独立驱动器能将负载分配到不同网段，电气隔离则减少不同区域之间的直接导电耦合。要确认隔离存在于哪些边界：只有上联与全部下联之间隔离，还是各下联端口之间也隔离；信号隔离之后，供电和现场参考地是否仍然共用。独立隔离电源与信号隔离配合，才有条件形成不同现场电气域。
飞畅FCC-D8J资料列有八路通道、可选上联接口及隔离结构，适合需要多方向分段的串行布线；带逐路短路检测的FC-D8JM则另有故障识别与切断机制。不能把后者的智能保护默认套给任何普通集线器。隔离耐压也不是通信端口可接入的工作电压，浪涌指标不代表可以承受市电误接或直接雷击。
六、按一个假设项目逐步接入
假设一个控制柜需要读取两处仪表，每处各有两台设备。先用主站与一台仪表在短线环境确认串口参数、协议功能和地址，再加入集线器的一条支路，保持同一套参数，确认完整响应及校验。随后逐台增加仪表，分配全网唯一的从站地址，最后加入第二条支路。这个顺序能把线路扩展问题与软件配置问题分开。
地址唯一是对同一主站可见的协议网络而言，并非每条支路重新从地址1开始。主站请求可能被分发到所有支路，如果两个设备拥有相同地址且同时响应，回传就会冲突。多口设备不会自动增加主站串口的吞吐量；设备数量增加后，轮询周期还包含请求发送、从站处理、返回报文、方向切换、超时与重试。
七、验收应看报文与业务结果
接线完成后记录型号、供电条件、每段长度、节点数量、线缆类型、终端位置和接地方案，再持续检查成功响应、校验错误、超时与业务刷新周期。指示灯只能提示部分收发状态，亮灯不等于主站已经读到正确寄存器。先在单支路得到稳定基线，再逐步接入其余支路，保留扩展前后的对照记录。
如果加入某个区域后开始频繁超时，先隔离该区域做对照，再查地址重复、参数不一致、末端匹配、极性和节点供电。带故障隔离功能的设备，也应在厂家允许的低压测试条件下验证动作与恢复过程，不能在运行中的生产总线上随意制造短路。集线器解决的是线路扩展的一部分，可靠系统仍需要合适的协议调度、布线与逐段验收。
中继扩展的收益与代价
中继或多路分段的收益，是在每一电气段重新驱动信号、按型号降低跨段电位差影响，并把分散设备安排到更合理的线路。它不能把已经判错的数据恢复正确，也不自动增加主站的报文处理能力。多条支路仍共享上联轮询时间，接入更多设备后，需要重新核算响应、超时和重试带来的完整采集周期。
代价包括额外供电、方向切换和传播延迟、安装维护点以及终端匹配工作。普通透明RS485中继器与HUB各段必须使用兼容的串口格式，不能因被分段就设置不同波特率。串行业务需要匹配的专用缓冲或协议转换设备时，应另核对其配置和时序，不能用CAN总线或以太网的缓存描述推断普通485HUB功能。
使用前先确认确实需要线路延伸、隔离还是多方向分支。RS485与RS422互转只有对应型号明确支持时才成立，要分别核对两线半双工与四线收发端子，不能只凭“中继器”名称随意转换。一次只改变一个网段，保留原配置，再以真实报文、错误计数与持续运行结果验收。
资料来源：飞畅RS485集线器产品分类；飞畅FCC-D4JM四路产品说明；飞畅FCC-D4M缓存型多主产品说明；飞畅FCC-D8J八路规格书；飞畅FC-D8JM智能八路产品说明；TI RS485设计指南；Modbus串行线路规范入口。原理图由AI辅助制作，属于通用机制示意，不是实际PCB、产品实物、实测波形或认证文件；型号能力以对应资料和交付版本为准。
