一主八从为什么要九口全隔离？FC-D8JM智能RS485集线器接线与选型

1、先看现场：一台主站，要去八个方向采集数据

一栋楼里，控制柜需要读取不同楼层的电表、水表和环境仪表。把所有通信线堆到同一个接线端子上，看起来已经分成八路，实际仍可能是一条互相牵连的总线：接线盒进水、某个仪表损坏，都会让排查范围扩大。RS485集线器的价值，是在中间加入有源收发与分支处理，让每个区域成为一个可管理的线路段。

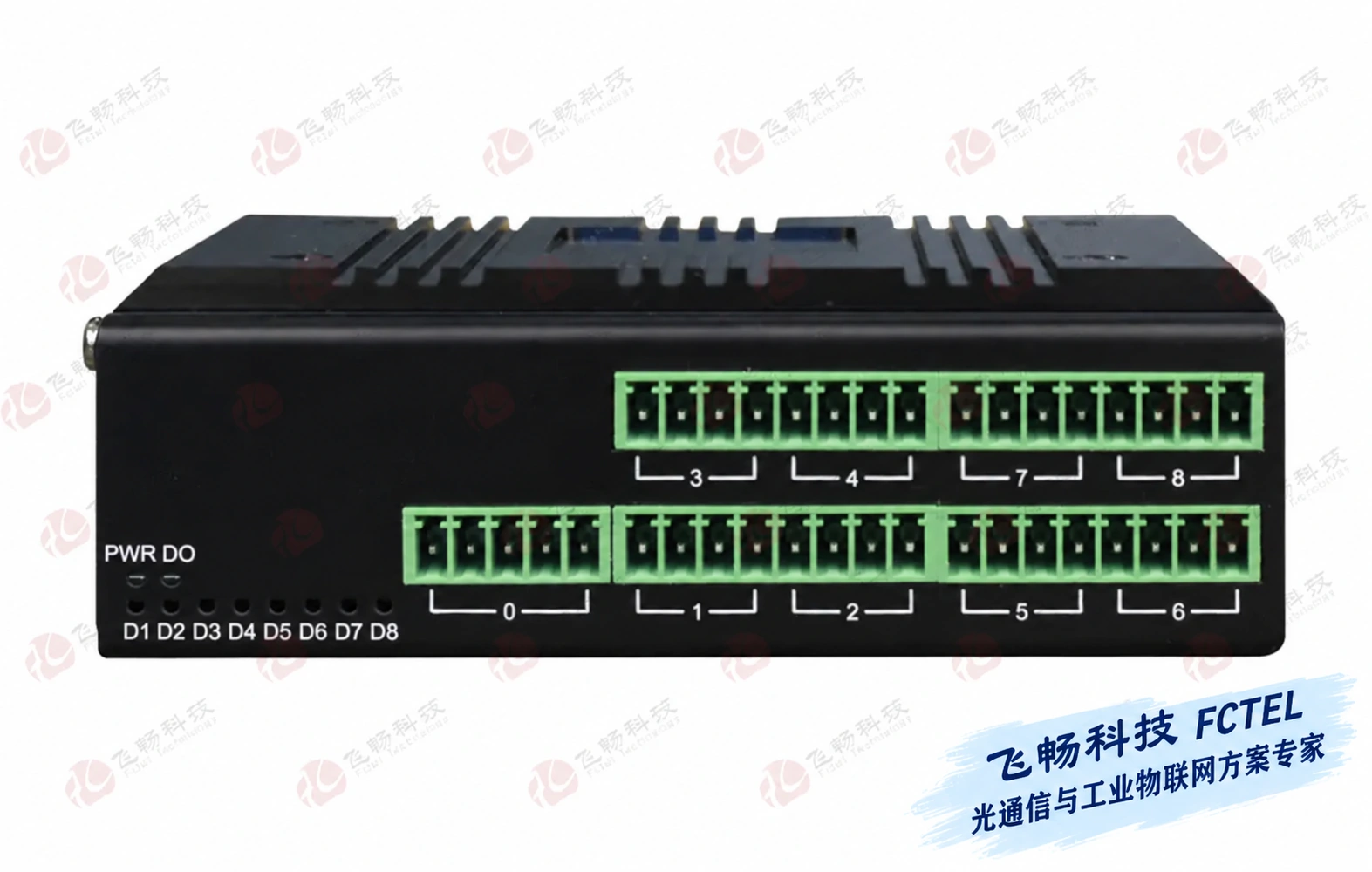

本文以飞畅科技FC-D8JM为例。它有一条上联和八条RS485下联，官网说明各端口之间具有电气隔离，下联分别使用独立隔离电源，并支持逐路短路检测。下面用真实产品照片配合原理放大图，先看数据怎么走，再看隔离为什么需要同时管住电源和信号。这里的应用场景是教学例子，不是某个已交付工程的实测报告。

2、一主八从中的“八”，首先是八条线路

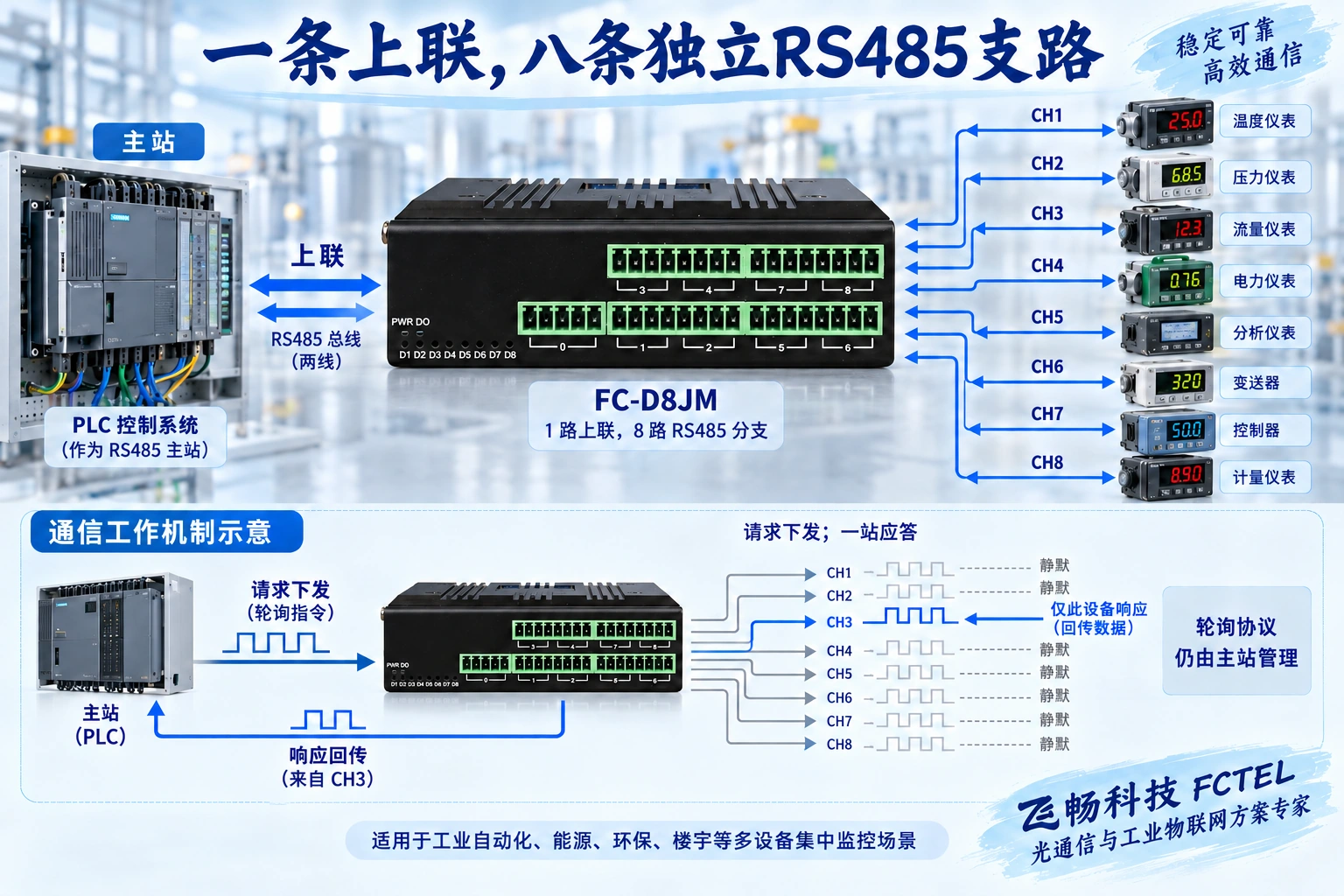

主站是发起查询的设备，例如PLC或采集计算机；从站是按查询返回数据的仪表。集线器位于中间，接收上联信号，经内部处理后由各支路收发器驱动线路。仪表回送的信号再经过对应通道返回上联。它有自己的有源电路，不能用八根线简单并接来替代。

八条下联不等于只能接八台仪表。一条合适的RS485线路可以串接多个节点；每段能接多少，需核对收发器负载、偏置、终端、电缆和实际通信条件。相反，八个端口也不等于八个独立USB串口或八个独立网络会话。集线器处理物理层信号，不能仅凭端口数推断它会识别Modbus地址并只把报文送到指定区域。

3、隔离到底隔开什么？先认识信号地

RS485用A、B两根线的电压差表达信息，这就是差分信号。两根线一起受到相近干扰时，接收器可以抵消一部分影响，但它并非不需要参考，也不是能承受无限的对地电压。信号地是本地电路判断电压的参考；不同区域的参考电位偏移过大，接收器仍可能误判或受损。

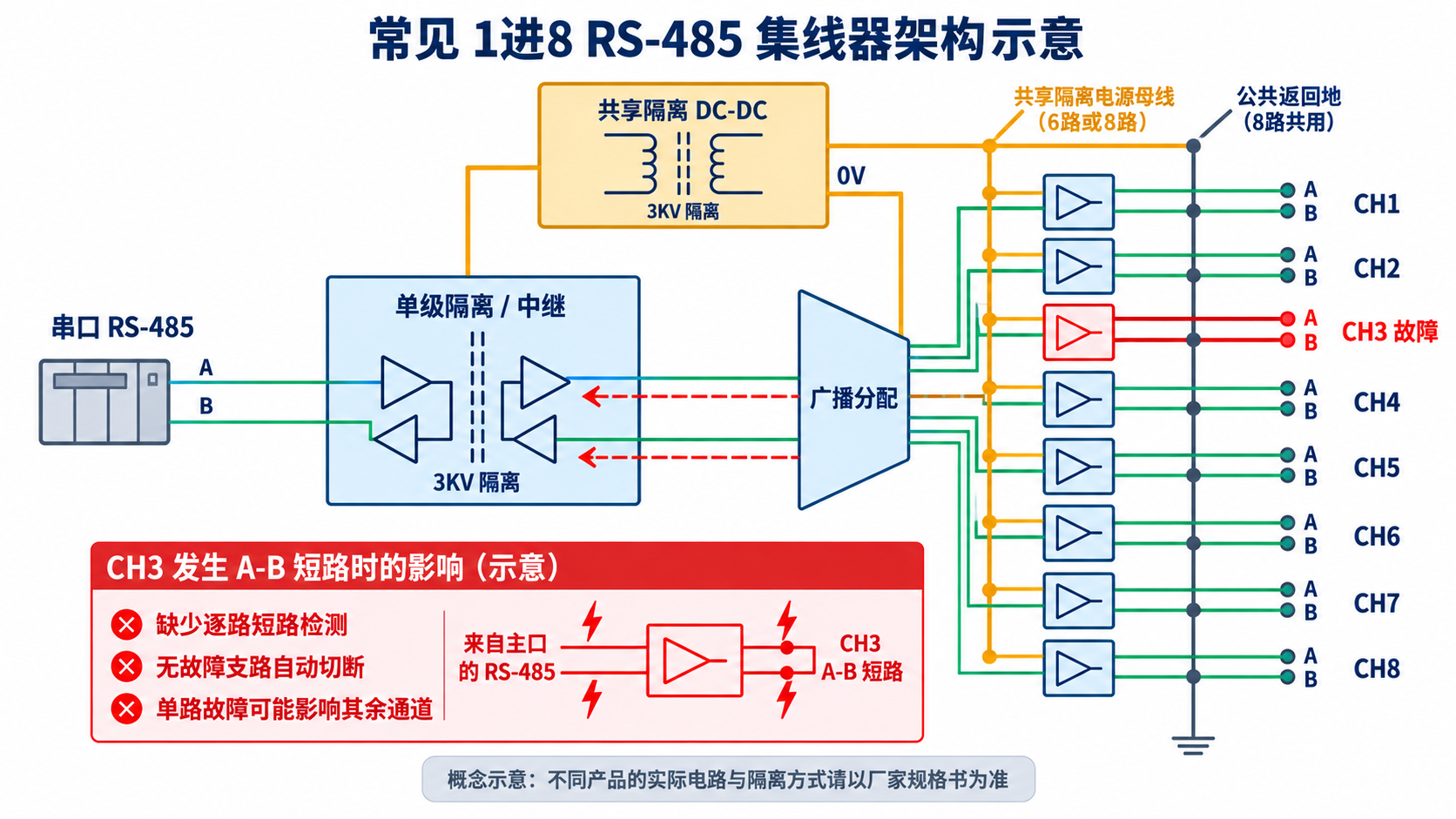

把控制侧与现场侧之间的直接导电联系切开，同时让信息跨过去，就是电气隔离。问题在于：如果八个现场口虽然和主口隔离，却仍共用现场侧电源和地，那么这八条支路之间仍有公共路径。是否要逐路隔离，取决于区域之间的电位关系、故障影响范围和项目要求，不能只看产品名称有没有“隔离”两个字。

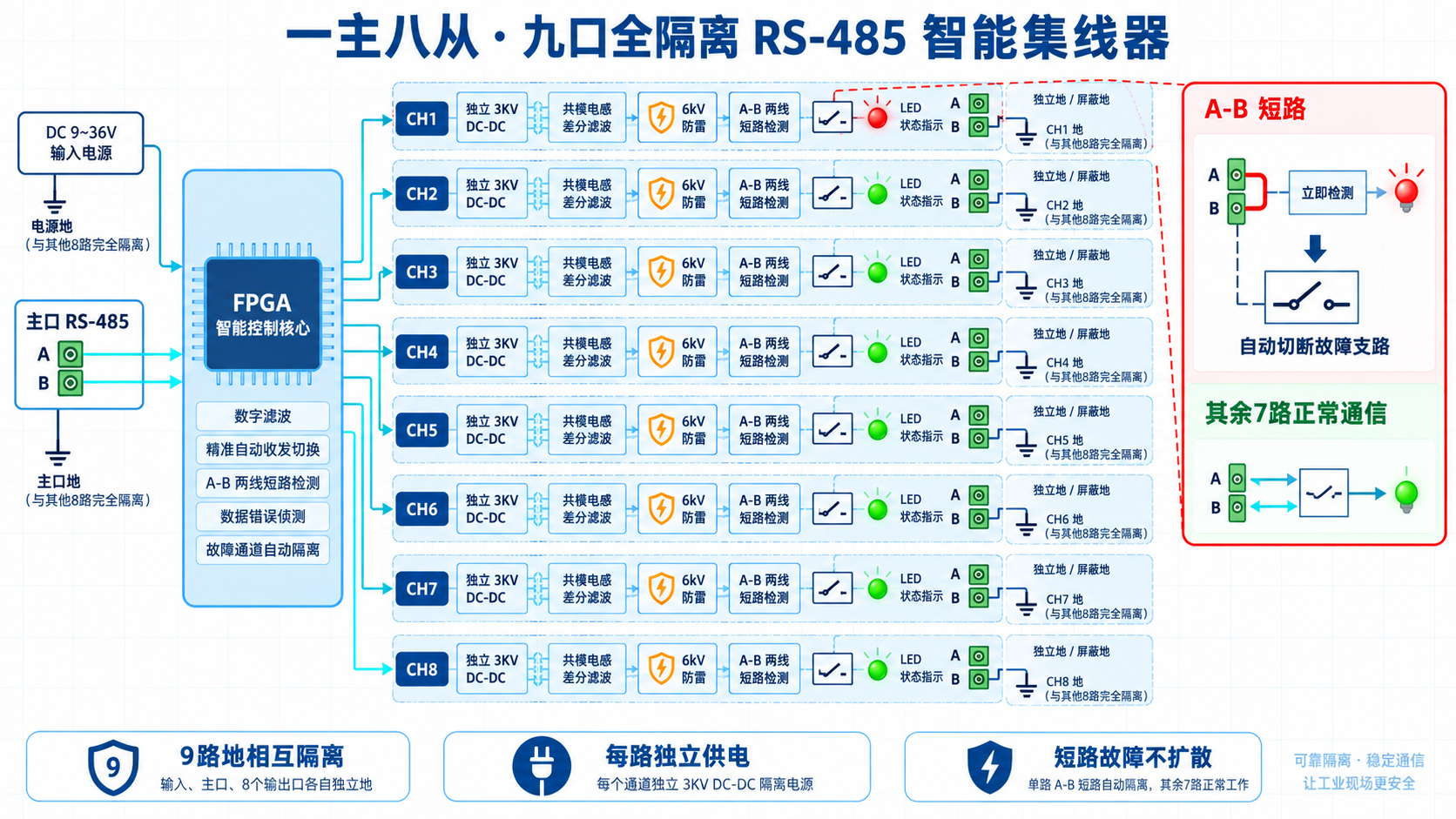

4、九口全隔离，要同时检查供电和信号两条路径

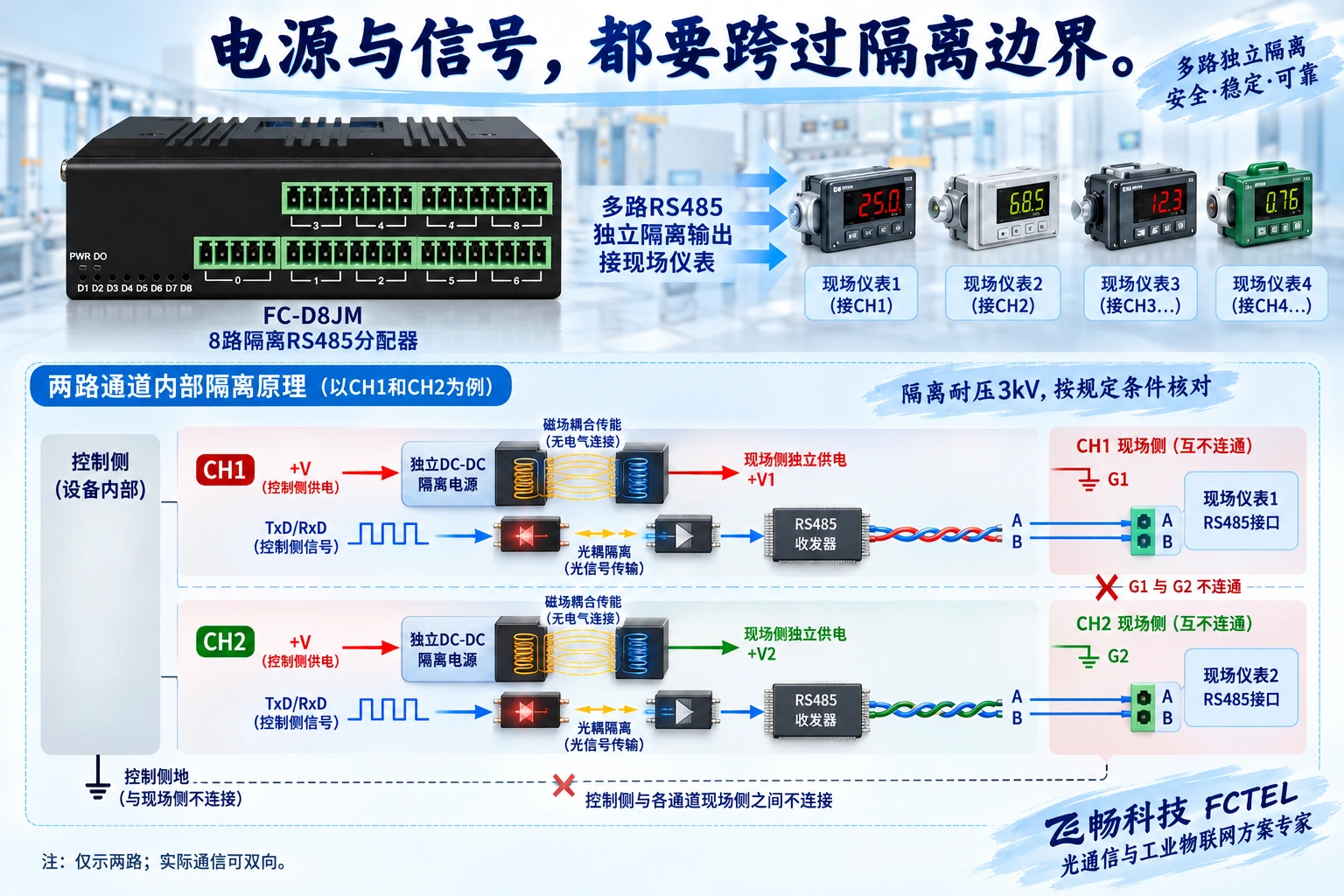

FC-D8JM官网明确列出主口与八个下联口的相互隔离关系，以及每个下联独立的DC-DC。DC-DC是把直流电转换成另一组直流电的电源电路；隔离型通常通过变压器的磁耦合传递能量，两边没有直接贯通的导体。各通道独立，才不会因为信号已经隔离、供电却仍共用返回地而重新搭出跨域路径。

信号走另一条路。产品资料说明使用高速光耦：输入电信号控制发光元件，另一侧接收光并还原成电信号，再交给线路收发器。图中把供电的磁耦合与信号的光耦合分开画，是为了说明两种不同机制，并非展示产品真实PCB或芯片布局。实际双向通信还需要相应的返回与方向控制路径。

官网标称的3kV隔离耐压需要结合测试条件和交付规格理解，它不是允许长期加在端口上的工作电压。通信地、屏蔽连接和机壳保护接地也各有作用：不要为接线方便把不同隔离通道的信号地任意短接；机柜保护接地仍应按电气设计处理。内部隔离电源的存在，也不证明设备能够给远端仪表供电。

5、A-B短路后，故障为什么要逐路处理？

铜丝散股碰到相邻端子、线缆被压破或节点损坏，都可能使A、B两线短接。原本的差分电压被拉低，接收信号失去应有的变化。这里的短路和“设备地址填错”属于两类问题：前者是电气线路故障，后者是协议或配置错误。处理办法不能混用。

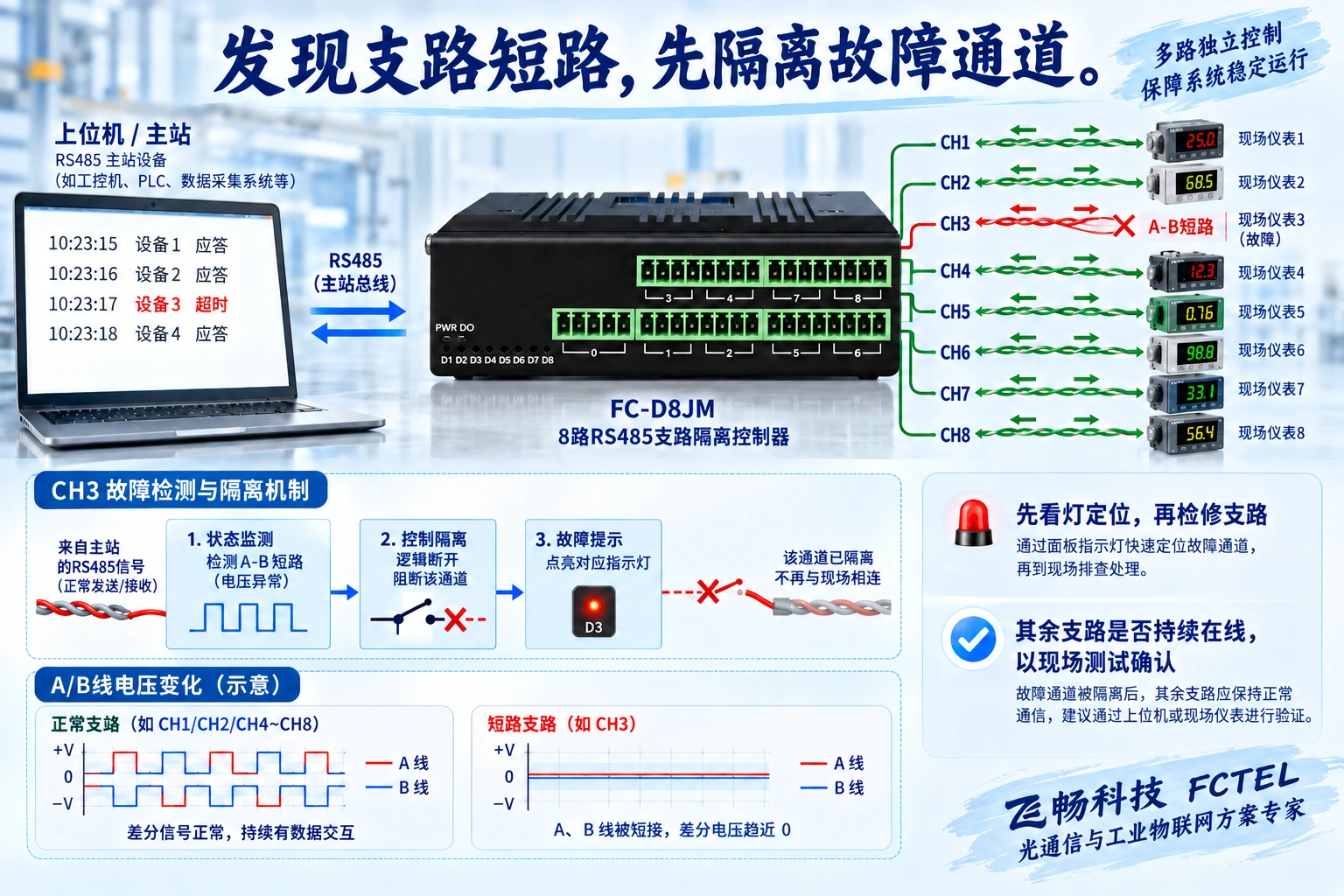

FC-D8JM资料说明支持逐路A-B短路检测和故障通道自动隔离，并用指示灯提示。可以把它理解成先识别出问题所在的入口，再限制该入口继续把异常带入公共通信路径。电气隔离负责通道之间的导电边界，故障隔离负责异常通道的通信参与状态；二者名称相近，工作对象却不同。

现场看到某路故障灯时，先把该端口和实际区域对应起来，再检查端子、接线盒、线缆和节点。灯亮并不能直接证明仪表坏了，灯闪也不能证明报文已被正确解析。正常七路是否在故障期间持续在线、解除故障后怎样恢复，应通过轮询记录和厂家说明确认，不能只凭一张原理图给出零影响、零延时的承诺。

6、FPGA滤波与收发控制，帮助信号通过但不代替协议

FPGA是一种可配置数字逻辑器件。产品页说明FC-D8JM结合线路侧滤波、数字滤波和自动方向控制处理通信信号。线路滤波先减少部分干扰，数字处理再判断接收到的变化，方向控制则安排线路收发器何时发送、何时释放线路，避免正常应答被错误占用的总线挡住。

这些能力不能把接反的A/B自动变对，不能把两个相同地址分成不同仪表，也不能修复任意损坏的数据帧。设备资料所说的异常连续零数据侦测，是针对相应电平及时序异常的判断，不宜泛化成可校验所有上层协议。波特率、数据位、校验方式与停止位，仍要按主站、仪表和交付型号核对。

7、外面可以分八路，每一路里面仍要按总线布线

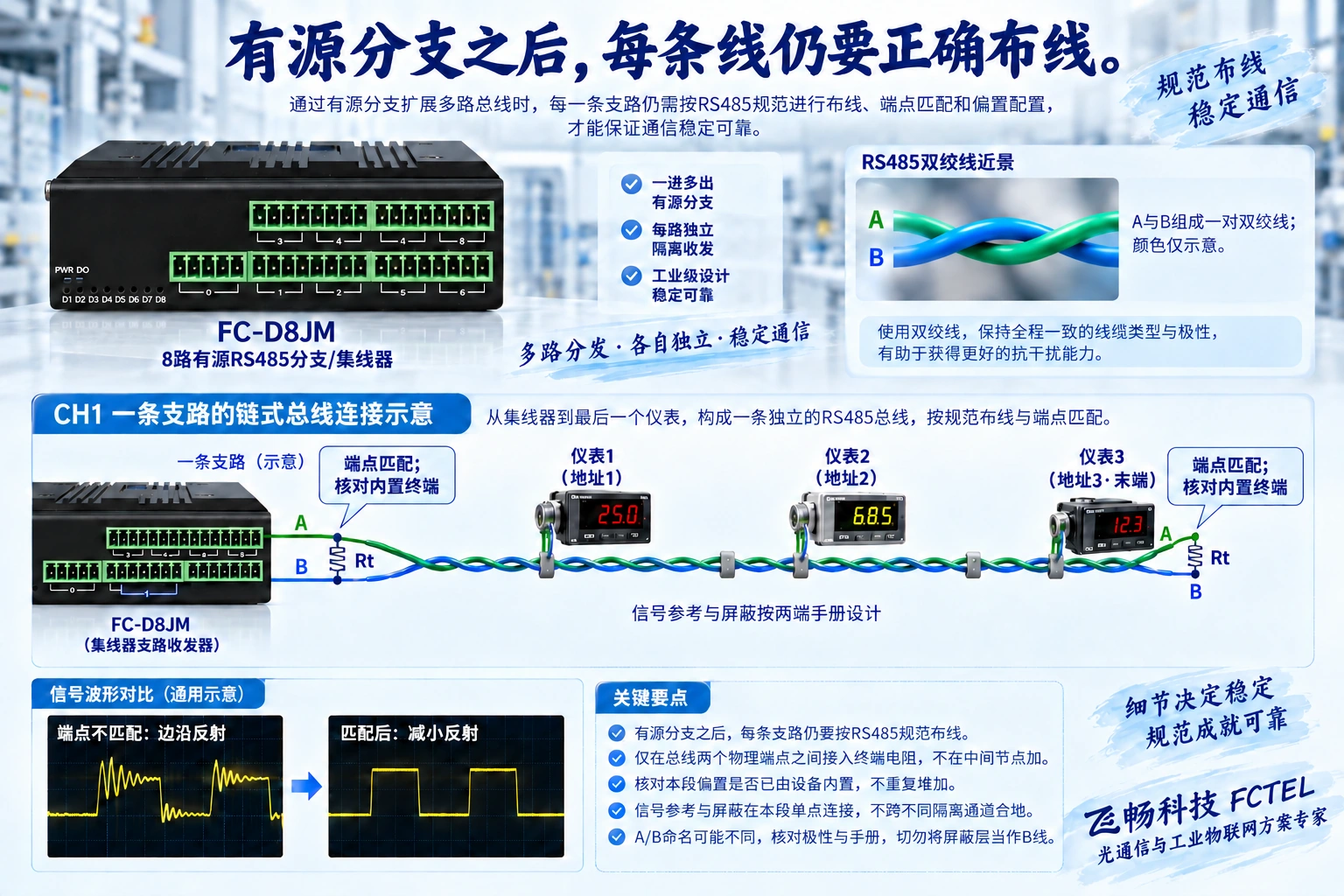

有源集线器把不同方向分成若干线路段，不代表每条支路内部可以继续随意分出长支线。常见做法是沿一条干线依次接入节点，让节点引线尽量短。这样更容易控制阻抗变化；线缆与动力线路的敷设距离、屏蔽和接地也要一起考虑。

信号在端点遇到不匹配的阻抗，会出现反射，表现为边沿回弹或振铃。终端电阻用于匹配线缆阻抗，常见RS485线缆采用约120Ω，但阻值和是否需要终端，应根据具体线缆、长度、信号边沿及设备内置终端判断。需要匹配时按该线路段的两个物理端处理，不是在每台仪表上都并一个电阻。

还要检查本段的空闲偏置，也就是在无人发送时建立可识别状态的电路。不能不看内置设置就在每个节点堆加偏置。A/B或正负端的命名在不同厂家资料中可能存在差异，应对照两端说明书核对极性。屏蔽层也不是B线或可随意代用的信号参考。

8、用一个楼宇计量例子，把通信过程走一遍

假设八条分支分别去八个楼层，每层几台Modbus RTU仪表，主站先查询地址11。请求经集线器传到线路，收到请求的仪表判断地址，地址11的仪表应答，其余仪表保持静默；主站确认这一轮结束，再查询下一台。所有共享同一上联查询域的仪表，应按协议规划唯一地址，不能因为分在不同端口就重复编号。

因此，扩展线路数量解决的是布线和电气分段，采集周期仍取决于串口速率、报文长度、仪表响应、轮询数量和重试。若一条支路被隔离，主站软件通常还需处理该区域的超时、告警与重试，避免反复等待坏支路占用过多轮询时间。硬件保护和软件调度一起设计，才有可用的采集系统。

9、选型先核对现场，再看标称数字

先列出上联接口和实际需要的分支数量，再确认每个端口的隔离关系、故障指示与处理方式。FC-D8JM产品页的上联RS232/422/485为可选配置，订货和安装时须核对实际交付接口；不要看文章里画了RS485主站，就认定任意版本端子完全相同。

该产品页列出DC9—70V冗余双电源、导轨或壁挂安装及IP40外壳。供电电压应按端子和规格接入；双电源若来自同一个上游电源点，也未必实现系统级供电冗余。IP40不能理解为防雨，户外仍需合适的箱体。标称每段128个增强型节点、2200米距离带有负载和9600bps条件，不代表任意节点、速率和电缆都能同时达到。

每路6kV浪涌保护和3kV电气隔离分别针对瞬态扰动与导电边界。浪涌数值需按规定试验条件核对，不能推成可承受直接雷击，也不能取代机柜接地、外部防护与规范布线。选型表中的数字，最终要落到自己的线缆、供电、环境和目标采集周期上。

10、验收时，把“能通信”变成可核查的记录

先在短线、少节点条件下验证每路的极性、串口参数、地址和轮询，再逐步接入正式电缆及全部节点。给端口、线缆和区域贴一致标签，记录正常状态下的响应时间、成功次数、超时与错误帧。只有这些基准在手，故障测试后的差异才有比较意义。

在厂家认可的低压测试条件下，由熟悉设备的人员选择测试支路模拟A-B短路，持续采集其他通道，记录故障指示、异常支路隔离和其余支路通信状态；解除故障后按说明确认恢复。不要用市电误接或高压冲击充当现场验收。最后保留接线图、端口区域表、测试条件和轮询日志，后续维护才能从明确的通道开始查。
