TOSLINK、同轴、RCA和XLR有什么区别？数字、模拟与平衡音频接口选择

先说结论：音质不能只按插头外形判断。TOSLINK光纤和同轴多承载S/PDIF数字码流，决定兼容性的关键是采样率、声道格式和收发设备；RCA莲花与XLR卡侬多传输模拟音频，决定稳定性的关键是电平、阻抗、平衡方式、线缆和接地。XLR不是“更大的莲花头”，它通常利用差分接收抵消两根信号线共同拾取的噪声，更适合舞台、会议室、广播和工业现场。

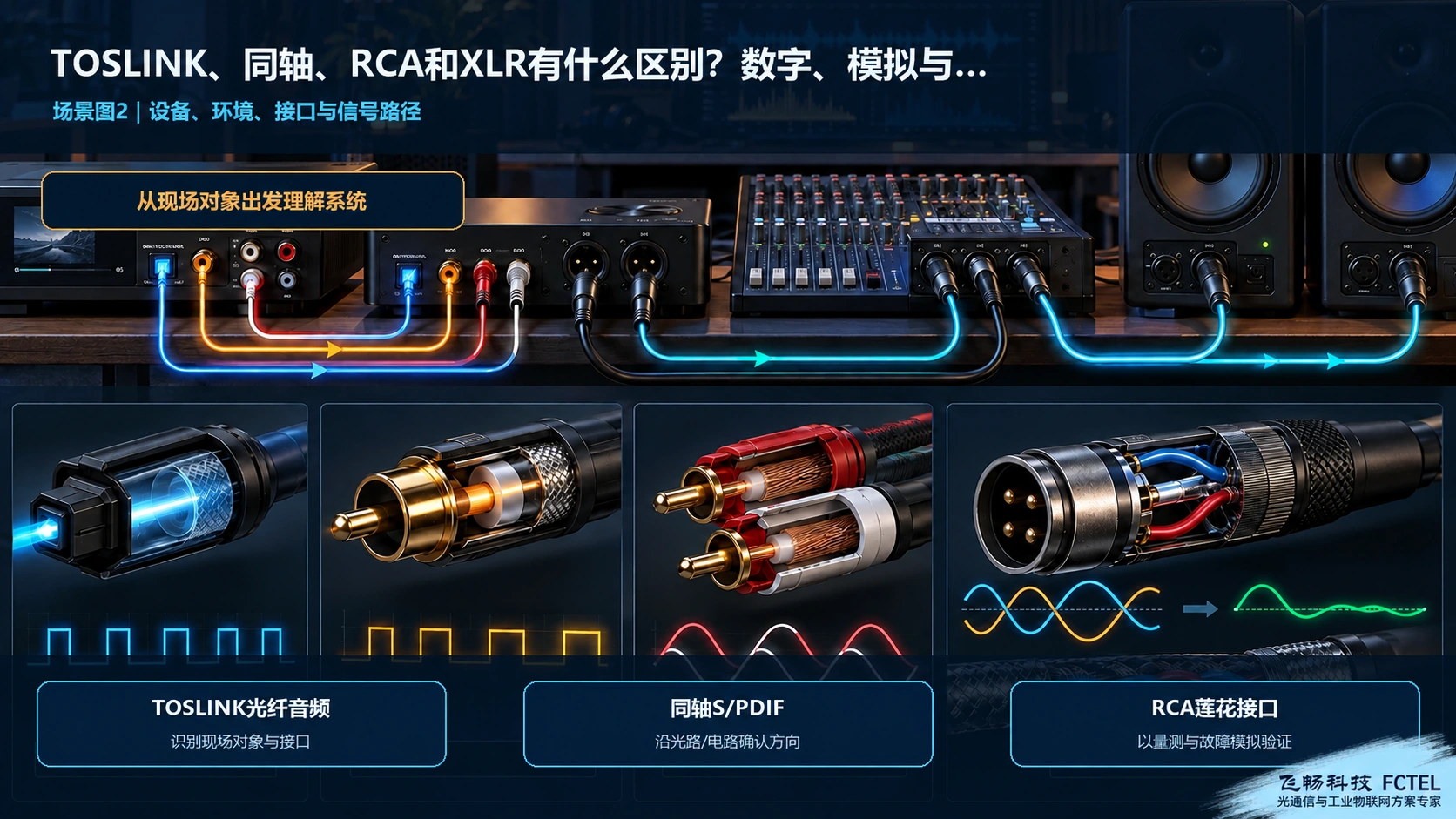

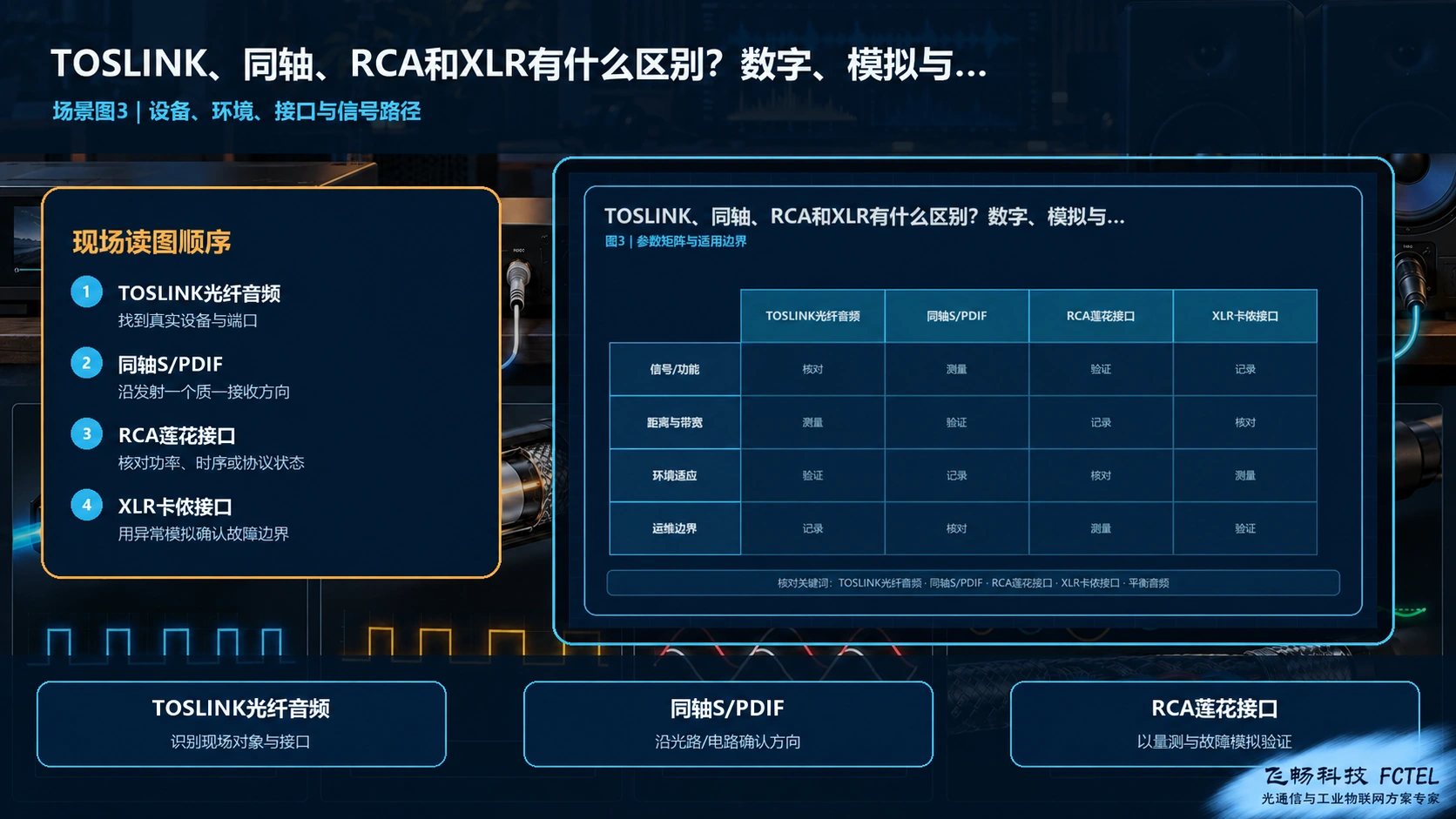

读图方法：本文围绕“TOSLINK、同轴、RCA和XLR有什么区别？数字、模拟与平衡音频接口选择”分别用TOSLINK、同轴、RCA和XLR的物理对象与系统边界与TOSLINK、同轴、RCA和XLR：TOSLINK光纤音频在链路中的作用组织图示。阅读时先沿信号或状态方向确认TOSLINK光纤音频，再用同轴S/PDIF检查边界，最后把异常现象回溯到具体接口、介质或协议层。

一、TOSLINK、同轴、RCA和XLR的物理对象与系统边界

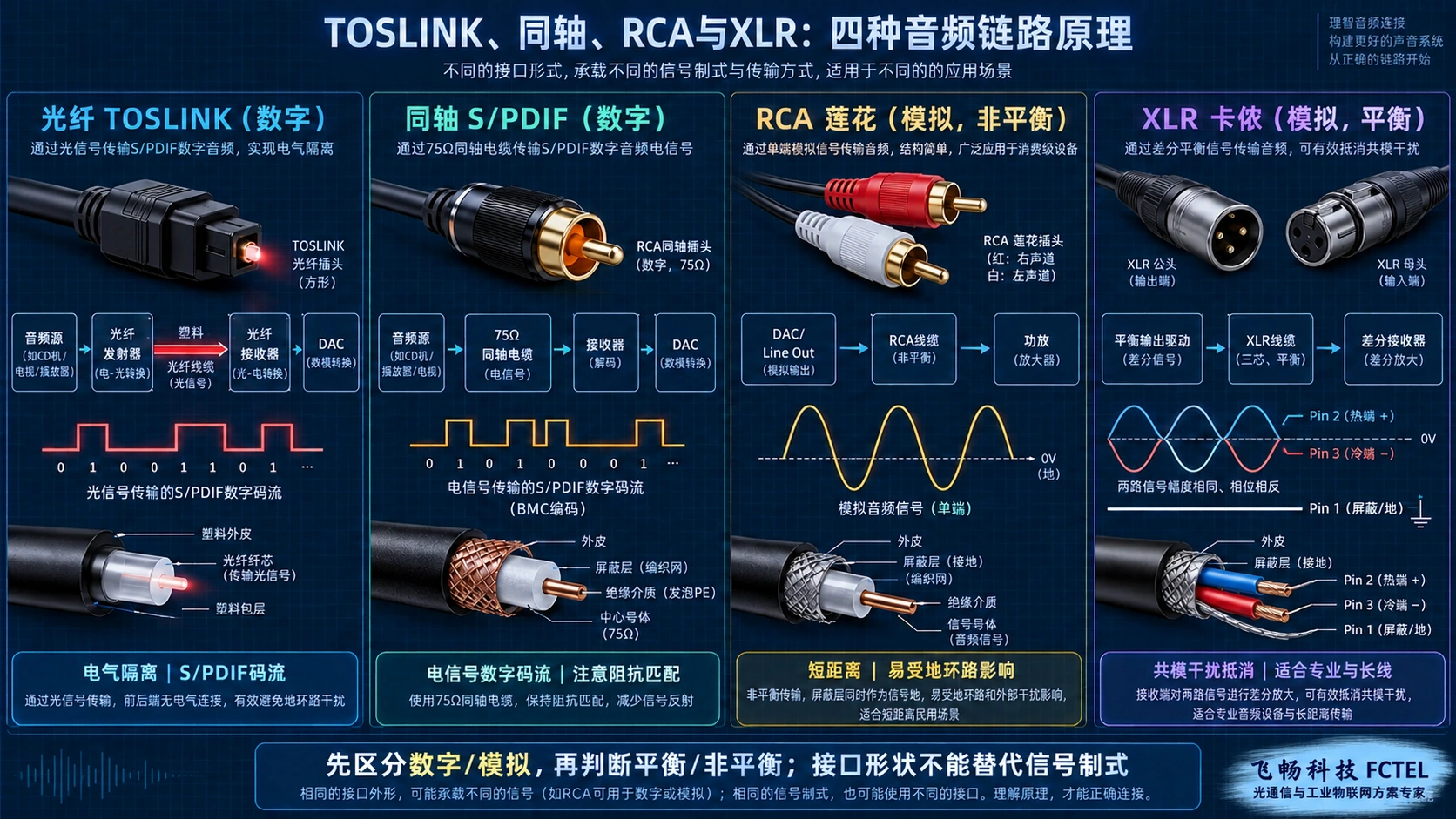

TOSLINK把数字音频编码成光脉冲，通过塑料光纤或玻璃光纤传输，两端电气隔离，不会形成地环路，适合电视、播放器与功放之间的数字连接。其限制不是“声音不够好”，而是收发芯片和S/PDIF链路支持的采样率、声道数与压缩格式。

同轴S/PDIF同样传输数字码流，只是以电信号在75Ω同轴线中传播。接口常见RCA或BNC，因此不能看到RCA外形就认定它是模拟口；必须查看面板上的COAXIAL、S/PDIF、DIGITAL OUT/IN标识。同轴连接稳固、带宽充足，但设备之间存在电气连接，复杂接地环境中要关注地电位差。

RCA莲花模拟音频一般一只插头承载一个声道：白色或黑色为左声道，红色为右声道。它使用信号线加屏蔽地的非平衡结构，连接简单、兼容面广，适合机柜内或家庭设备的短距离连接；线路较长、附近有变频器或大功率电缆时，更容易引入嗡声和电磁干扰。

二、TOSLINK、同轴、RCA和XLR：TOSLINK光纤音频在链路中的作用

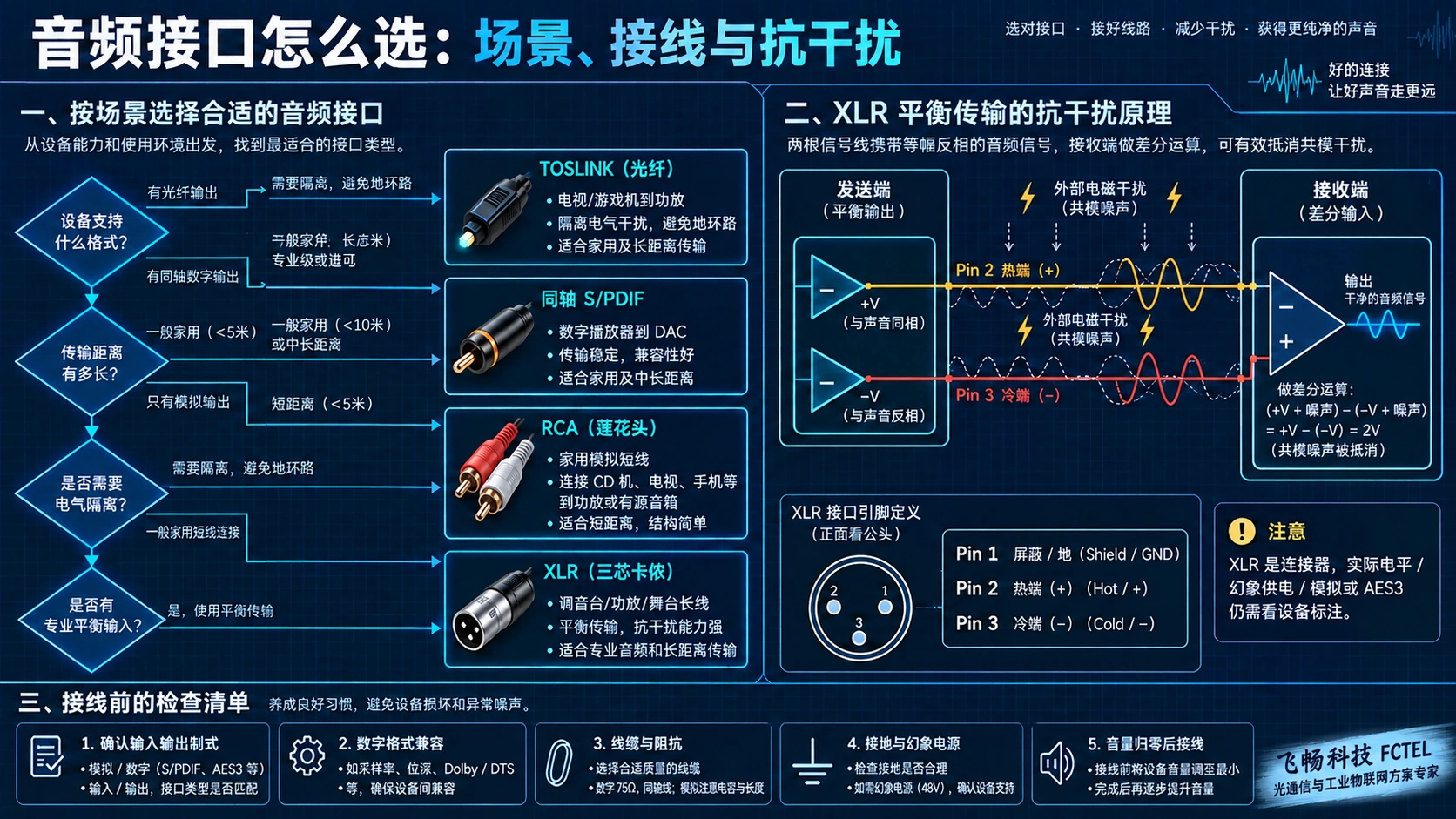

常见三芯XLR的1脚为屏蔽/地，2脚为热端（Hot，正相），3脚为冷端（Cold，反相）。发送端把同一音频变成幅度相等、相位相反的两路信号；线缆途中拾取的外界噪声会以近似相同方向叠加在两芯上。接收端计算两路差值时，有用信号相加，而共模噪声被抵消，这就是平衡传输的共模抑制原理。

XLR还具有锁扣、屏蔽壳和明确针脚，适合频繁插拔与长距离布线。但“用了XLR插头”不等于设备内部一定是真平衡电路，选型时应核对说明书是否标注Balanced、输入/输出阻抗、标称电平以及最大线长。麦克风接口还可能提供48V幻象供电，连接不支持幻象供电的设备前必须确认供电状态。

三、TOSLINK、同轴、RCA和XLR：用同轴S/PDIF量化验证性能

电视、机顶盒接家庭功放：先看两端是否同时支持TOSLINK或同轴S/PDIF，再核对PCM、Dolby Digital、DTS等格式；任一端不支持目标格式，即使接头能插上也可能无声。若使用光纤，可规避电视与功放之间的地环路。

CD机、DAC与有源音箱短距离连接：设备只有模拟非平衡口时可用RCA，左右声道对应连接并远离电源线。设备同时具有真正的平衡输入输出，且距离较长或电磁环境复杂时，优先XLR。

舞台、会议扩声和广播系统：长线、多设备、灯光电源与功放共存时，XLR平衡链路通常更稳。不要用被动转接头把RCA简单变成XLR就期待获得平衡抗干扰能力；真正转换需要匹配的平衡驱动/接收电路、隔离变压器或专业DI盒。

跨楼层或强电环境：若信号源和接收端都支持数字光纤，TOSLINK可提供电气隔离；距离超过消费级光纤能力或需要多路工业音频时，应选择专用音频光端机，并核对声道数、采样率、时延和光接口。

四、TOSLINK、同轴、RCA和XLR：从异常现象反推故障位置

• 确认端口是数字还是模拟，不能只看RCA、BNC或XLR外形。
• 核对发送端与接收端的格式、采样率、声道数、电平和阻抗。
• XLR按1地、2热、3冷接线，两端针脚定义必须一致，屏蔽层按系统接地方案处理。
• 音频线与动力电缆分开敷设；交叉时尽量垂直，避免长距离平行。
• 先以短线逐段验证，再增加正式线缆；分别检查无声、削波、底噪、嗡声和左右声道。
