HDMI延长器怎样连接：网线点对点、光纤与IP网络的区别

先确定延长的是哪条连接

电脑放在设备间，屏幕位于会议室，两者之间的线缆很长，直接连接难以稳定工作，这时可以考虑HDMI延长器。它让明确支持的音视频连接跨越更远距离，通常使用发送端、传输线路和接收端。发送端接源设备的HDMI输出，接收端接显示器输入；源端本身必须已经输出正确的数字视频。

HDMI延长器不是一种固定的内部结构。同样叫延长器，可能用专用双绞线传输、专用光纤传输，也可能先把视频编码成网络数据。购买前写出两端设备、目标格式、线路类型和附加业务，才能判断中间应该怎样接。插口一样或距离相近，不足以证明不同厂家的设备能够配对。

网线点对点：连接器不是协议证明

一类设备在两端之间使用双绞线，但线路承载的是该产品规定的专用传输信号。发送端接收HDMI，再由适用电路组织线路输出；接收端做相应恢复。RJ45外形与电脑网口相近，并不意味着可以经过普通交换机，更不表示这段线路支持电脑网络通信。安装时按说明直接连接对应端口，未知端口不能试插。

HDBaseT是使用类别线缆延伸音视频等业务的一种技术体系，部分实现还可承载以太网、控制或供电。这些功能的组合和条件需要逐项确认，不能把支持以太网附加业务理解成音视频主通路就是可被任意交换机转发的IP报文。也不能将所有使用网线的延长器都叫HDBaseT；产品需要有准确的技术和兼容依据。

IP网络：编码与配套接收是另一种处理

另一类产品把HDMI输入的视频进行相应编码，再组织为网络数据，经受支持的网络路径送到解码端。解码器恢复图像和声音，并提供显示接口输出。这条路径必须同时考虑编码方式、接收兼容、实际码率、网络带宽与运行时延；网络口标称速率不是HDMI原始信号的传输速率。

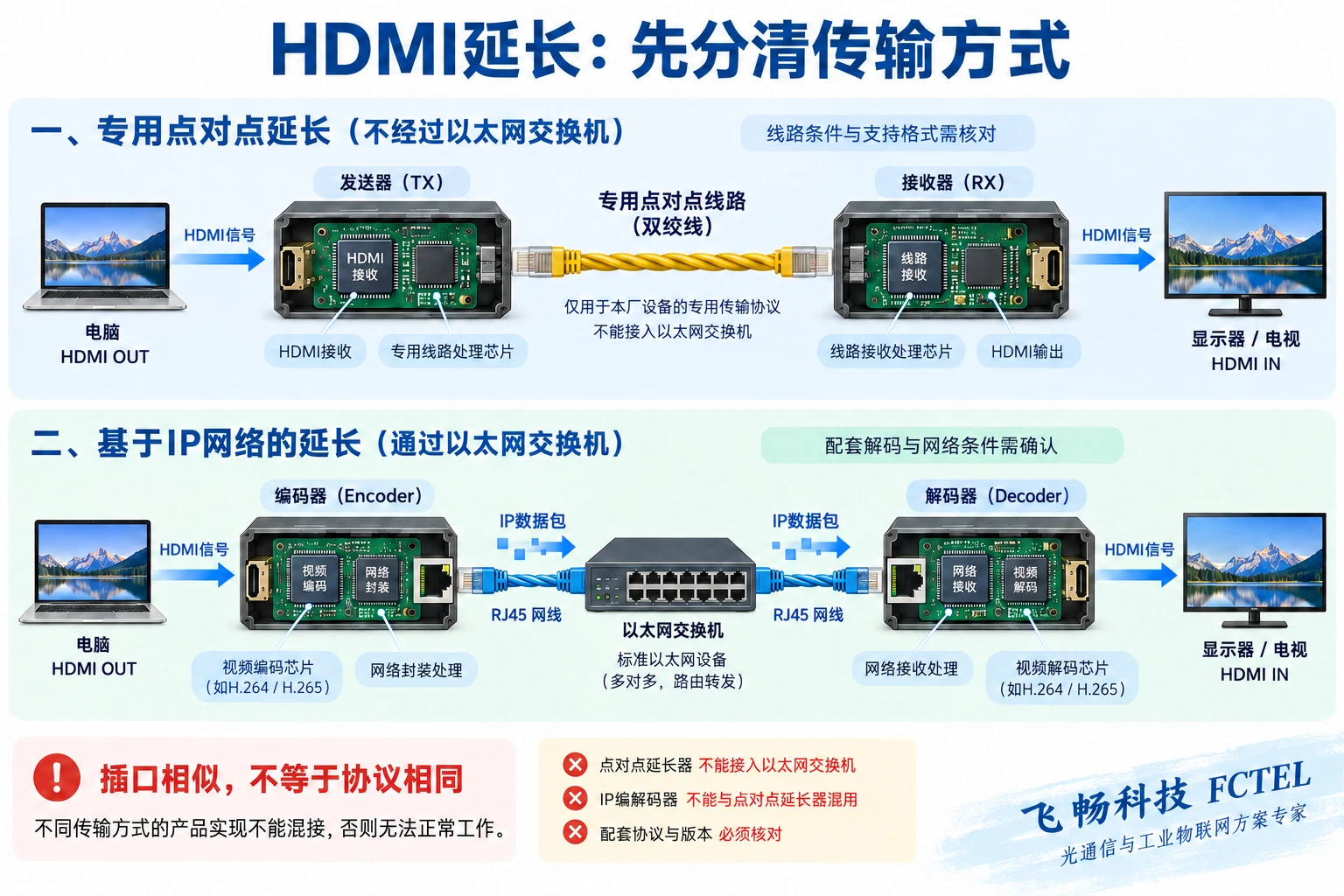

多个发送器和接收器共享网络时，还要确认配对方式、单播或组播条件、隔离和配置要求。不能只增加一台交换机就推导任意一对多显示。压缩编码可能影响图像、时间和资源需求，是否接受这些变化应由实际用途决定。图中的两种网线路径彼此独立，只是帮助辨认处理层次，不是可以混搭的施工图。

光纤延伸：电光转换与控制通道同时核对

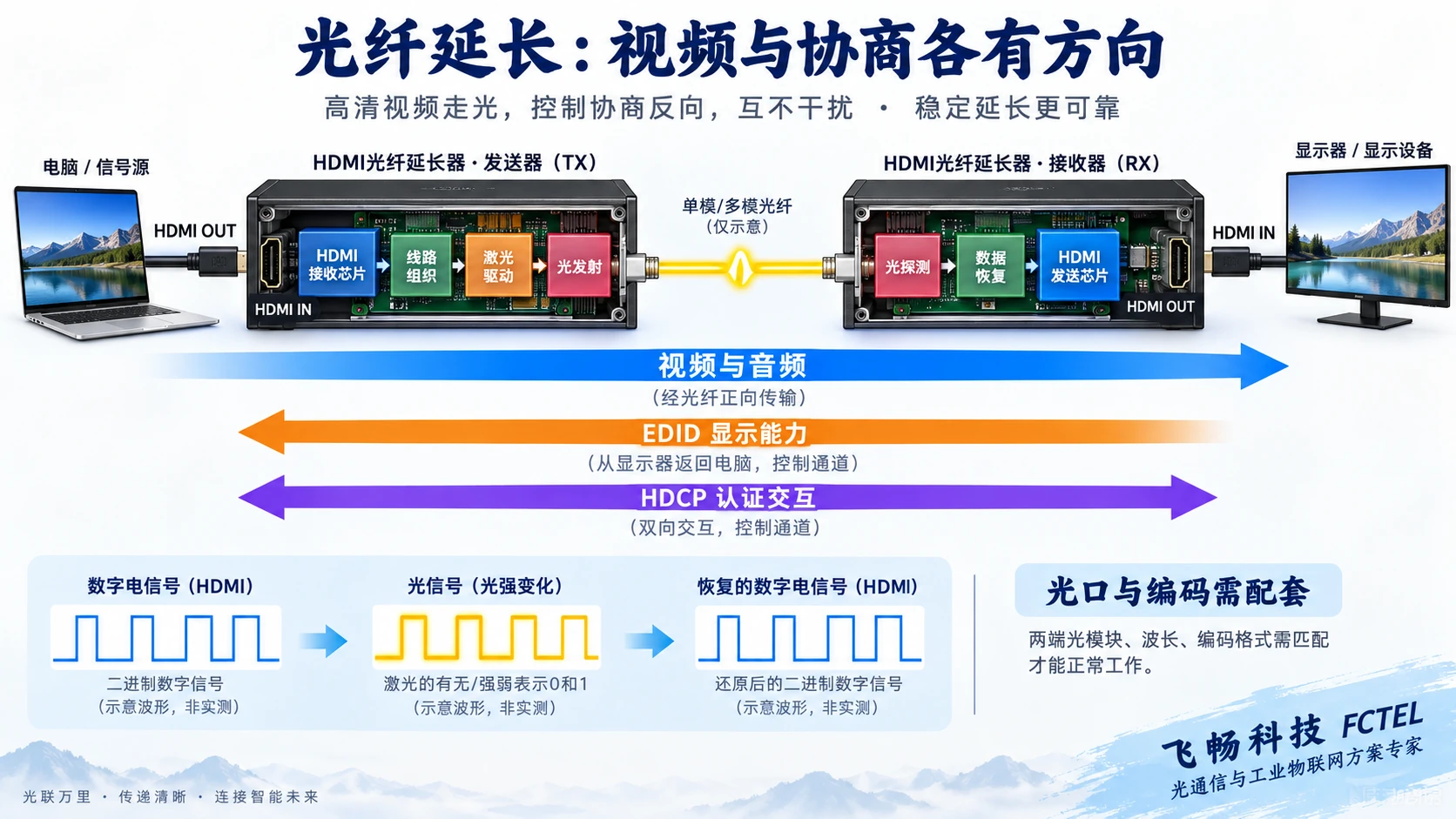

专用光延长器接收HDMI数字电信号，通过内部处理驱动光发射器；光纤将调制后的光送到接收端，光探测和恢复电路再形成相应HDMI输出。它不是把图像文件交给一只普通以太网光模块，也不是重新拍摄画面。是否压缩、线路编码以及光口数量，需要看具体实现。

EDID是显示器提供的能力信息，逻辑上要从显示侧送回源侧，帮助源决定输出模式。HDCP是适用受保护内容的认证机制，涉及相应交互。画面正向传输、能力返回和认证不是同一件事。图中箭头只表示逻辑方向，实际控制怎样跨越线路应按型号说明，不能据此推断必定使用几根纤芯。

距离由模式和整条线路决定

“能传多少米”必须和所用模式、介质、接续及设备组合一起回答。双绞线型号、质量和安装条件会影响专用线路；光纤则要核对单模或多模、配对光口、连接器、整条链路损耗以及接收功率窗口。光纤并非无衰减，短距离也应检查过强接收的可能，不能把某款设备的距离当作全行业固定值。

视频需求要写完整分辨率、刷新率、色度和位深，并明确需要的音频及其他特性。相同4K字样可能对应不同数据量。源、发送端、接收端和显示器应共同支持目标组合；降低刷新率后正常，只能证明降低后的模式可用，不能记为原目标已验收。输出规格还可能受设备处理方式影响。

有源光缆和附加接口不能漏看

有源光缆把光电器件集成在接头等部位，与分离的发送接收盒有不同供电和维护方式。应辨认源端与显示端标识，核对需要的辅助供电、允许弯曲和穿管条件。某些结构包含铜导体或控制线路，因此不能仅凭名称中带光纤，就宣称系统全部电气隔离；一体式线缆也不一定能与分体设备互换。

USB、串口、红外、独立音频和CEC属于各自的接口与控制任务。显示器有图像，并不证明USB摄像机已经被电脑识别。所谓键鼠支持，也不能推导全部USB外设可用。按实际方向确认接口、引脚、供电和支持范围，避免把电源口当数据口，或用串口透明传输期待自动翻译屏幕命令。

飞畅产品按网络和光传输分别核对

飞畅FCC-H1产品页明确描述HDMI转网络及可经千兆交换机传输，并列有多对设备使用时划分VLAN的要求。这支持把它作为网络型方案核对对象；不代表任意网络条件、第三方解码器或所有显示格式都兼容。页面不同位置的接口版本表述需让厂家确认交付规格，不自行拼接最高参数。

飞畅FCM-H1-4k2则提供HDMI光传输方向的产品资料，并列有EDID回传等功能。两者解决的中间承载方式不同，选择时分别阅读准确详情。网络版的交换机能力不能移植到专用光延长器，光端机的光学配置也不能替代网络版的配对与流量规划。图示为通用电路，不指认飞畅内部使用哪种芯片。

安装从直连、短链路到正式线路

先用同一源设备和显示器建立短HDMI直连基线，保存实际视频模式、音频设置和测试内容。再加入配套延长器、正确电源及适合的短线路。确认短链路正常后，只替换为正式传输线路，保留其他条件。这样能区分端点兼容问题、设备组合问题与施工线路问题，而不必同时更换所有部件。

两端分别确认电压、极性、散热和固定方式，标签标清输入输出、线缆编号及维护位置。供电通过线路传送与否，只能依据型号说明，不能给未知RJ45口加PoE。光口检查采用适用工具，禁止直视可能带光的接口。出现异常时记录现象，一次改变一个条件；不要照搬另一型号学习按钮或开机顺序。

交付证明实际业务而不是偶然亮屏

让动态画面、细字、颜色和需要的声音按真实模式运行；附加外设分别测试后，再按预定组合一起运行。覆盖允许的源重启、显示器重启、供电恢复和切换操作。网络型方案还要在实际负载下检查稳定性与响应；光纤型方案保存实际光路测量和配对配置。测试范围与结论要对应，不使用无条件零延迟或无限距离承诺。

交付表包含源与显示端、延长器版本、介质、目标和实际模式、协商策略、供电位置及恢复结果。将正常基线与异常记录一并保存，换屏幕、改视频格式或加入交换机时才能知道哪些条件需要复核。延长器能否用好，取决于选对传输方式、确认整条路径并完成业务验收。
