0和1为什么要换一种写法？百兆以太网4B/5B编码科普

01先把“消息内容”和“线路表示”分开

把一段文字写成手写体或印刷体，文字意思可以相同，读法却有各自的规则。这个类比能帮助理解线路编码：它改变的是传送时的表示方式，不是把业务命令改成另一条命令。类比也有边界，真实接口必须严格按同一编码规则工作，不能像人读字那样靠猜。

以太网设备内部，MAC负责处理帧这一层的事务，PHY负责把数据送上实际介质、从介质恢复信号。这里的PHY可以理解为物理层收发部分。本文聚焦100BASE-TX电口和100BASE-FX光口涉及的4B/5B，不把它推广成所有网口、所有速率共同采用的规则。

现场用抓包软件看见的报文字节，通常已经经过接收端解码。屏幕上没有显示五位码组，并不表示网口没有进行编码；只是你观察的地点在另一层。先辨认工具看到了哪一步，才不会把软件中的数据与线上的状态直接混为一谈。

02为什么接收器需要信号中的节拍线索

发送器按自己的时钟推出一位又一位，接收器也需要知道什么时候判断这一位。虽然它知道大致速率，但真实线路中没有为每一位附上一张“现在开始”的纸条。器件时钟存在差异，信号还会受通道影响，因此物理层需要从接收到的变化中恢复合适的取样时刻。

如果某种直接表示方式让很长一段数据都没有变化，接收端就更难持续校正节拍。4B/5B的数据映射会选择适合后续线路表示的码组，避免普通数据任意产生过长的连续零序列。它与后续编码共同工作，并不是仅靠多加一位，就能单独解决所有同步、噪声和线路损耗。

这也解释了“业务没有发新消息”和“线路完全静止”并非同义。物理层还要表达空闲以及开始、结束等状态，接收器需要据此维持和识别链路。空闲码组属于物理层语义，不能当成控制程序新收到的一条应用数据。

034B/5B怎样换：是固定映射，不是补位

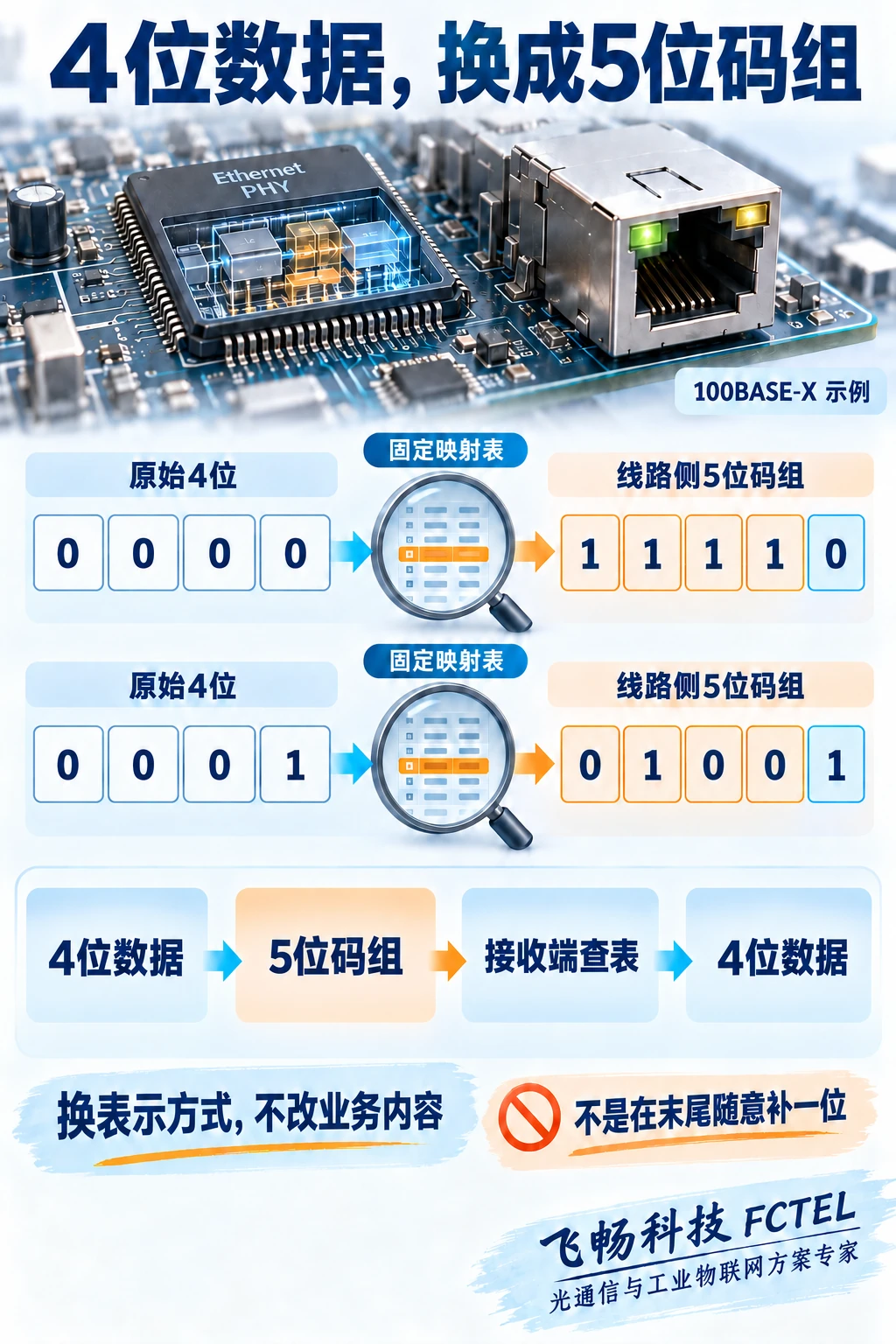

四个数据位共有十六种组合。发送端按约定的表，为每一种组合选出一个五位码组。例如0000对应11110，0001对应01001。接收端找到码组边界后，按同一张表反向还原。这里说的表既可以帮助人理解，也可以由芯片逻辑实现，不表示每台交换机里真的放着一张纸表。

一个常见误解，是以为保留原来四位，再在末尾添一个0或1。观察上述两组例子就能看出不是这样：输出五位是整体选出来的表示。它也不是UART奇偶校验那种按1的数量计算一个校验位的机制，两者处理对象、目的和所在位置都不同。

五位组合不只可以表达普通数据，还能安排控制码组。接收器因此要区分“这是数据”与“这是规定的控制状态”，而不是看见任何五位组合都硬拆成四位。本文只选两个数据例子解释思路，完整控制序列与状态机应查适用标准和芯片手册。

04为什么四位变五位，端口仍叫百兆

多出来的位置意味着线路侧需要为同样的数据安排更多编码位，而不是凭空增加用户数据。典型100BASE-X数据路径中，100Mb/s的数据流对应125Mb/s的编码位流。这个数字关系用于理解编码开销，不应再把它当作可以供应用额外使用的带宽。

文件传输速度还受帧头、帧间隔、上层协议、报文大小和设备处理等因素影响。不能用“125”直接承诺应用能达到某个字节每秒数值，也不能把编码多占的位置重复扣成另一项神秘损耗。说明性能时，应写清是在谈数据速率、编码位流，还是应用有效吞吐。

发送端与接收端配套使用这套表示方法，恢复后的原始数据位数并没有变多。它更像为了让传送可靠可辨而采用的共同书写规范，不是让一份业务消息在到达后带上额外的有效内容。

05NRZI为什么不能理解为“高就是1”

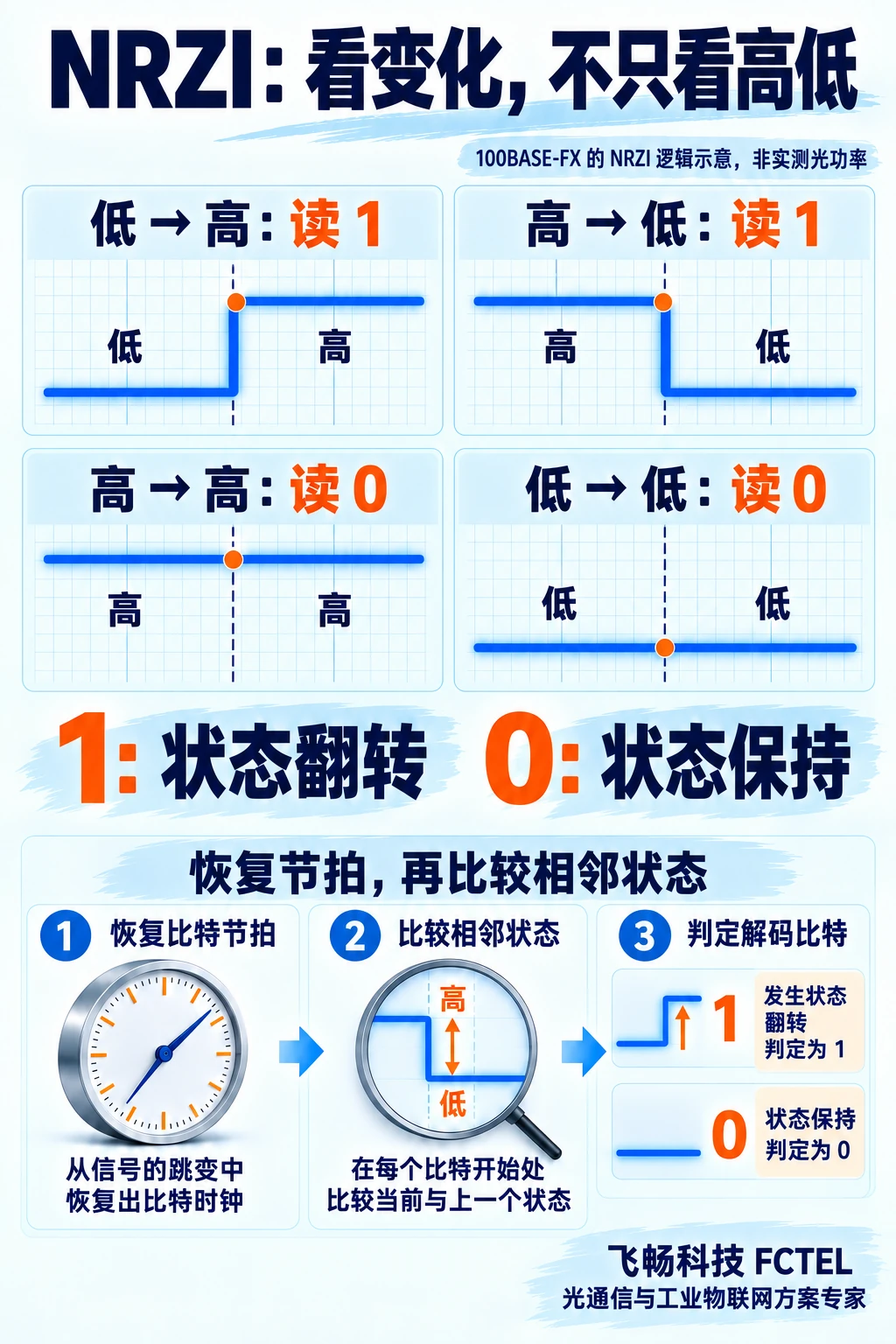

4B/5B先得到码组，后面还要把码组转换成适合接口的状态。以100BASE-FX所用的NRZI规则为例，某位为1时让信号状态翻转，为0时保持原状态。因此，同样读到1，既可能看到低变高，也可能看到高变低；判断依据是变化，不是单独一个电平的高低。

接收器先恢复比特节拍，再比较相邻状态，把翻转解释为1、保持解释为0，然后继续识别码组并还原数据。图中的高低仅是逻辑示意，不能拿它当某光模块的实测光功率，也不能据此断定光在任意数据0时一定关闭。

这里的规则有明确适用范围。其他以太网速率、其他物理接口可能使用不同编码与调制方法。只看到设备都写着“Ethernet”，便把同一套状态图套到所有端口上，会把原本不同的工作过程解释错。

06电口与光口，后续处理为什么不同

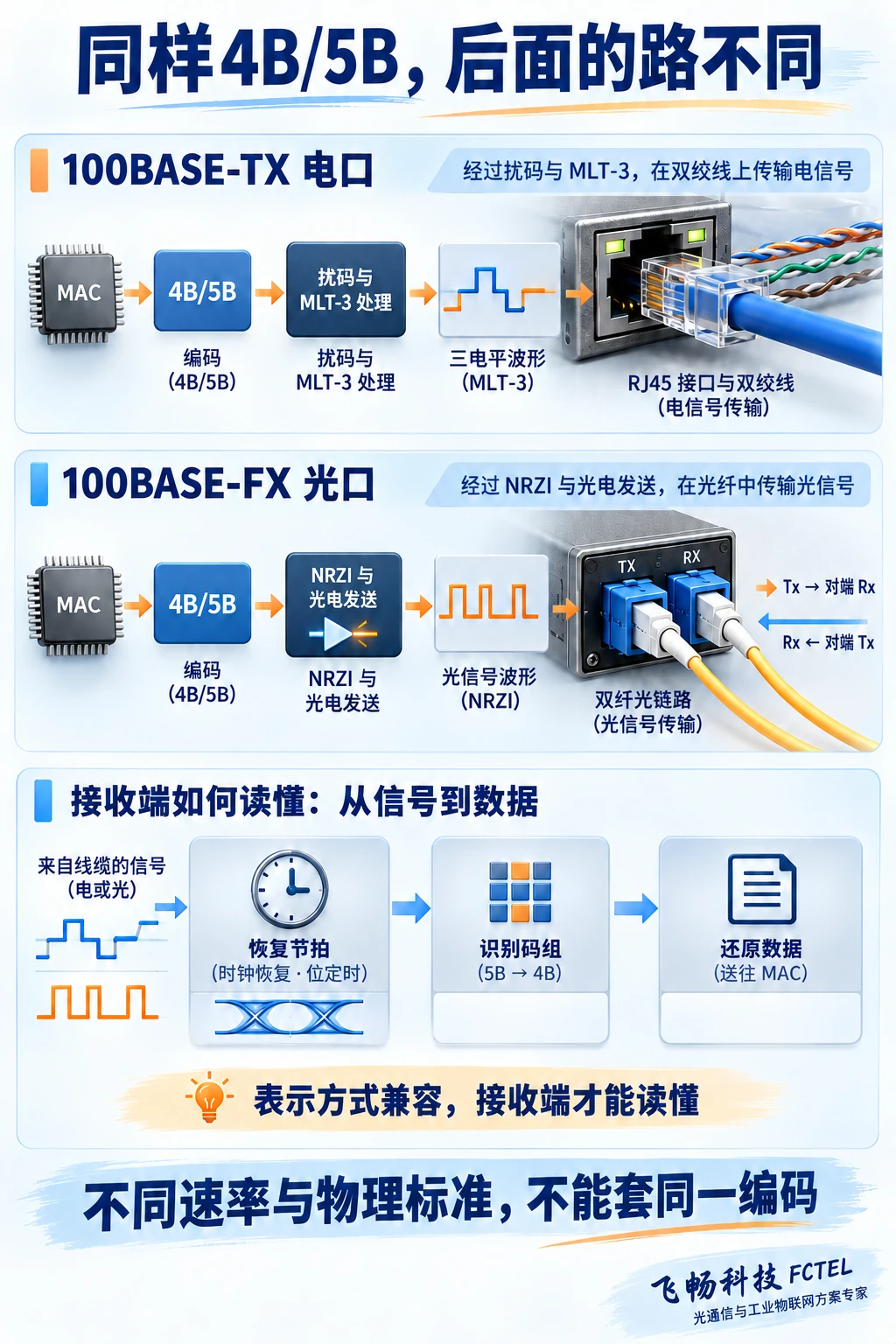

100BASE-TX电口在4B/5B之后，还涉及扰码和MLT-3等处理。扰码用确定规则重新排列信号特征，接收端按对应方式恢复；它不是为保密而设计的加密。MLT-3使用不同电平状态构成适合双绞线传送的信号，也不能简单理解成三个电压分别代表三个业务数字。

100BASE-FX的发送路径则使用适合光接口的NRZI过程与光电发送部分。两条路径共享部分编码思想，却不意味着RJ45电口可以直接接光纤，或光电转换只需把导线换成玻璃。真正的转换设备必须处理接口、电气或光学信号以及相应收发过程。

从接收方向看，还要恢复节拍、识别码组边界、反向解码，并把数据交回MAC。图里把这些功能画成几个阶段，只是帮助读者理解先后关系，并不是任何一款飞畅产品的内部电路图，也没有列出所有芯片实现细节。

07这项知识怎样用于工业现场

飞畅官网的mini工业轨式5路百兆电交换机等真实产品，说明百兆电口仍是工业现场的一类实际接口。本文借此讨论通用物理机制，不根据产品名称推断其采用哪颗PHY，也不承诺它开放码组错误计数、特殊诊断或光口功能。具体型号能力要看对应资料。

排查时先确认端口实际工作的速率与物理标准，再记录链路、接收错误和业务异常发生的时间。若设备提供编码相关错误计数，要核实它的定义、方向和清零条件。普通抓包没有显示异常，不能单独证明物理层的每一步都无误；反过来，一项计数变化也不能直接断言一定是光纤、网线或某个芯片损坏。

最实用的理解是：编码让内容变成双方都能辨认的线路表示；接收过程把它还原；校验再从自己的范围内检查数据。编码不等于加密，也不等于纠错。把这几个任务分开，才容易读懂手册、理解诊断结果，并提出有证据的下一步检查。
