串口BREAK信号为什么不是断线？持续电平与字符边界科普

01从一个普通字符怎样结束说起

UART是设备里负责串行收发的电路，可以把它理解为按约定节拍逐位读写数据的小助手。本文用常见的8N1格式举例：一个起始位、八个数据位、没有奇偶校验、一个停止位。位就是一个短时间格，接收器依照双方约定的波特率，在相应时刻判断它是0还是1。

在通常的非反相UART逻辑侧，空闲时保持1。发送器先把它拉成0，告诉接收器“一个字符开始了”，随后依次发送八位数据，最后回到1，给出停止位。停止位并不是某个额外的文字，而是接收器预期会看到的电平与时间边界。双方格式或节拍不同，接收器就可能在错误时刻判断这个边界。

例如接收端正等着一个完整的字符，若发送器从起始位开始一直维持0，接收器就可能连数据和停止位置都读成0。它并不知道发送者心里想表达什么，只能把采样结果交给硬件标志和软件解释。应用是否把这一事件当作特殊请求，要看双方约定，而不是由“低电平很长”自动决定。

02为什么发送0x00仍然不等于BREAK

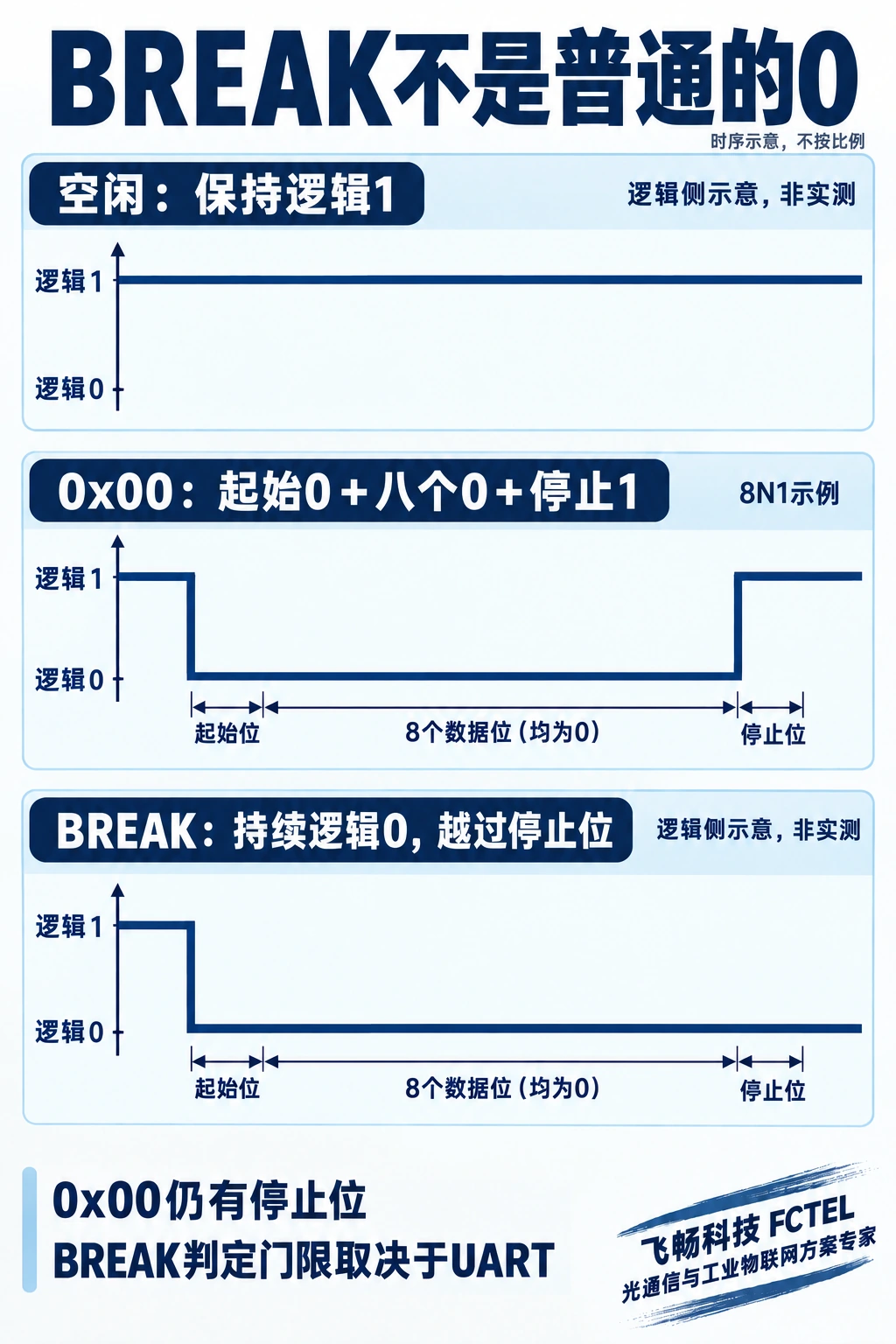

0x00是一个八位数据全为0的字节。按8N1发送时，起始位也是0，因此示波器会看到一段连续的低电平；但这个字符最后仍应回到1，形成停止位。如果继续发送另一个0x00，中间也应出现约定的停止位，不能因为屏幕上有许多个“00”就认定正在发送BREAK。

BREAK的关键是持续：发送端让有效空号状态保持，跨过接收器原本期待停止位的位置，并达到该器件的检测条件。像是读完一个词后本应出现分隔，却一直没有出现。这个类比只解释边界，不能把BREAK理解成任意长的暂停；真正停止发送、保持空闲1，与持续空号是两种不同状态。

还有一种常见误会是把数据停顿当成BREAK。两次正常字符之间，发送器可以保持空闲一段时间，随后再开始下个字符；这段间隔没有承载字符，却依然是有效的空闲状态。判断BREAK要观察状态的方向和持续过程，不能只根据一段时间没有新文字出现。

03接收端看到的帧错误说明什么

接收器在应当出现停止位的位置读到0，可能报告帧错误。Microchip相关USART文档就说明，所述器件的FE标志反映停止位采样是否正确。因此，某些接收电路会结合全零数据、帧错误和持续时间识别BREAK，另一些电路有专门的BREAK检测标志；软件呈现方式需要查对应芯片和驱动。

帧错误本身不能证明BREAK。波特率不一致、字符格式不匹配、噪声或接口异常，也可能让停止位被错误采样。同样，不能把所有UART的判定门限都写成一个固定毫秒数或一律若干位。诊断时应记录格式、速率、持续时间和实际错误标志，区分“看到异常”与“确认有人请求BREAK”。

有些串口调试工具把错误信息隐藏，只显示收到的字节；另一些工具会单独报告帧错误或BREAK事件。两台电脑窗口内容不同，不一定是线上信号不同。先确认工具是否保留错误状态，再决定是否需要示波器或逻辑分析仪补充证据，避免把显示界面的差别误判成设备不兼容。

04逻辑侧的0，不能直接当成电缆电压

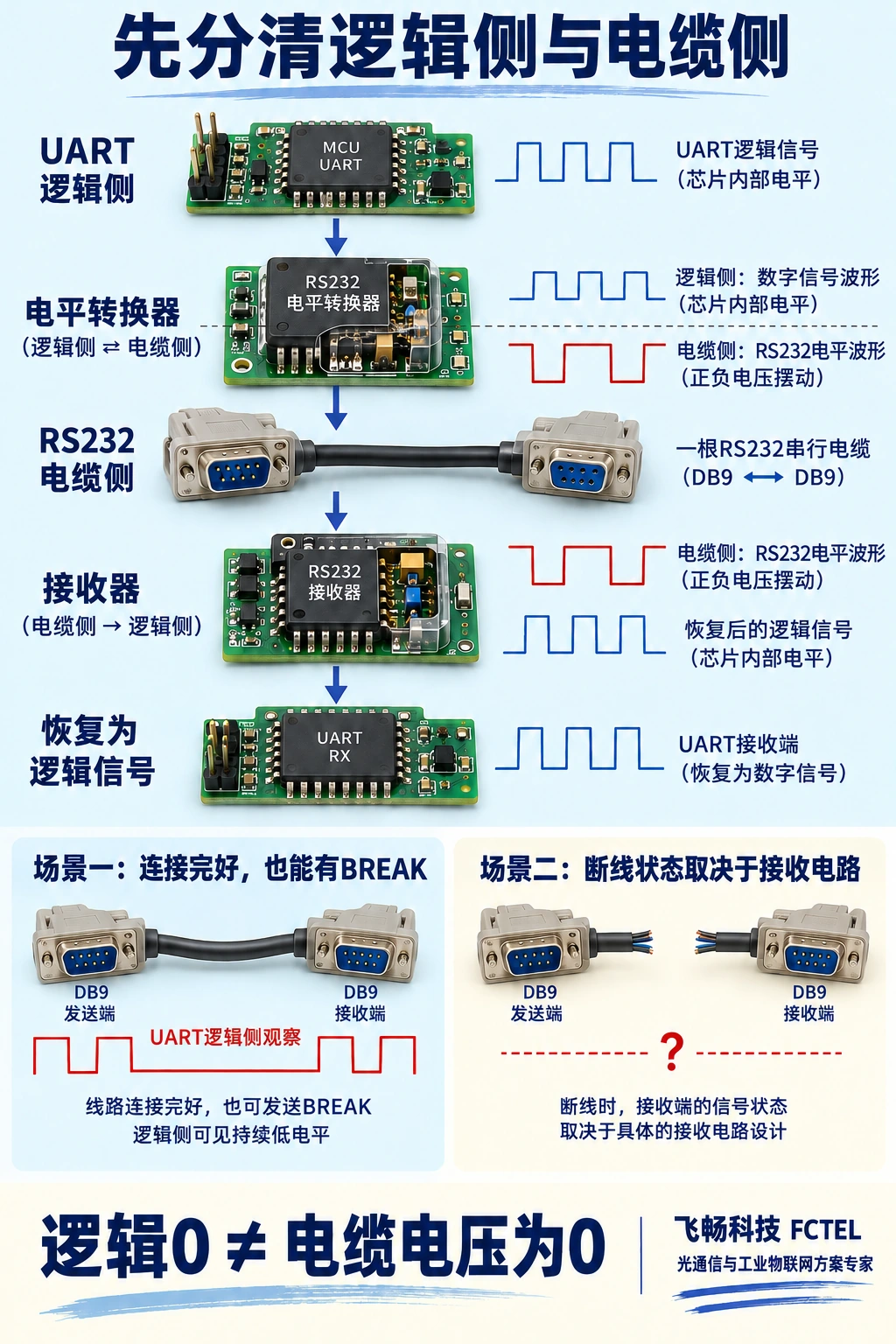

UART逻辑脚与RS232电缆之间通常有电平转换器。它把芯片能够处理的逻辑电平转换为电缆接口的电气信号，接收方向再转换回来。所以图中的逻辑0、逻辑1，说的是逻辑侧的意义；不能拿一根线在电缆侧测到的电压正负，直接套用芯片引脚上的高低电平。RS485的差分接口也不能当成RS232单端接口来理解。

断开电缆之后，接收输入可能由器件的失效保护、偏置、供电和现场干扰共同决定，不保证必然变成BREAK。有的接收器在无连接时仍给出稳定空闲，有的条件下可能抖动。反过来，连接完好的线也完全可以正常传送BREAK。线还在不在、接口有没有电、收到了什么字符，是需要分别核验的三件事。

测量前应确认仪器输入、量程和参考连接适合所测接口。不能把只适合芯片逻辑电平的探头直接接到未核实的工业电缆侧。本文的信号图用于识别现象，不提供跨接口直连接法；现场接地、隔离和供电安排仍需按设备资料实施。

05串口转网口，为什么可能只传过去字节

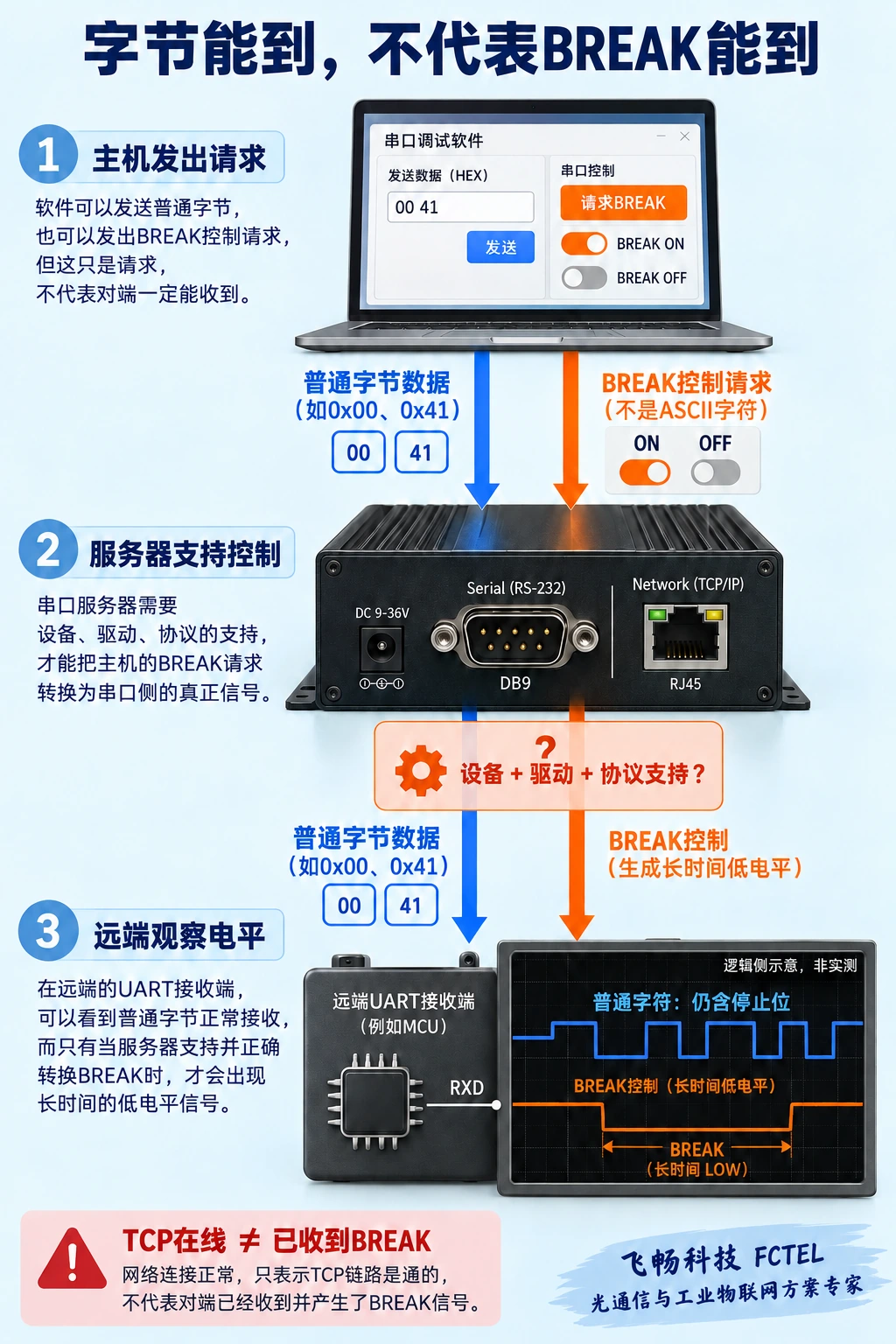

串口服务器把串口数据送进网络，再在另一端恢复串口。但只搬运字节的通道，未必同时搬运BREAK这类线路控制状态。把英文单词BREAK发出去，只会得到几个普通字符；发送一个0x00，也只是另一个字节。它们都不能代替驱动或设备提供的BREAK控制操作。

RFC2217提供了一个远程串口控制的例子：数据之外还有控制命令，可以请求BREAK打开或关闭。它属于实验性协议，并不表示所有串口服务器都支持，也不能仅凭“支持TCP透明传输”推断存在该能力。网络连接保持正常，只说明连接这一层还在，不代表远端串口已经进入了所要求的电平状态。

远程验证最好保留两端记录：上位机何时请求，服务器采用哪种工作模式，远端何时进入与退出持续状态。若只截取“命令返回成功”的画面，最多说明请求被某层接受，不能证明最后一段物理信号正确。把请求与观测对应起来，才有可复查的控制链证据。

06从产品接口开始核对，而不是凭名字猜能力

飞畅官网的FCT-1000-F1T1页面明确将产品列为单路TTL串口服务器模块；FCT-1200系列相应页面则区分RS485和RS232接口。这些资料首先帮助确认接的是哪一种电气接口，而不是证明它们都具备同一种BREAK透传功能。TTL模块不能因为也叫“串口”就直接接到RS232电缆上。

如果项目需要BREAK，应向所选型号资料或技术支持核实：本地能否产生、远程能否控制、持续时间怎样设置、驱动是否支持、接收端怎样报告，以及异常断网时怎样退出。接口匹配与控制能力是两张不同的检查单；本文不替任何型号补写未经确认的功能，也不将通用示意当成产品内部结构。

产品选型时也要把普通数据要求与特殊控制要求分别写明。例如需要传什么字符格式、正常收发是否双向，以及是否需要特殊线路状态。这能让双方讨论具体能力，不把“能联网”“能收字节”误认为所有串口行为都被完整保留。

07怎样做一次看得见原因的验证

先在停机维护窗口或独立测试台，用可控发送器与已知接收器验证普通字符，保存8N1等实际设置；再发送普通0x00，观察是否仍有停止位。确认设备允许后才测试BREAK，同时记录命令时间、逻辑侧波形与接收日志。某些终端把BREAK用于维护或特殊操作，不能在运行中的控制设备上随意试按钮。

随后加入串口服务器，在同一观察点比较本地与远程操作。若网络显示已发送、远端却没有持续电平，就沿驱动、控制协议和设备能力逐段查；若远端已有BREAK而程序没响应，再查接收器标志、驱动处理和应用约定。这样每次只改变一层，既能说明故障在哪，也能避免把一切归结为“线断了”。

完成测试后，确认BREAK已经释放、串口回到约定空闲，再发送一组双方认可的普通字符，检查设备业务恢复。保存成功和失败条件，后续更换驱动、固件或工作模式时重新核验。最终需要的是从请求到应用反应的完整证据，而不是只找到一个名字相同的按钮。
