工业级导轨式单路RS-232／RS-485串口服务器
型号：FCT-1200-F1D1 / FCT-1200-F1R1
一台设备接入一路串口，按现场制式选型号
F1D1 接两线 RS-485 总线，F1R1 接 RS-232 设备。两款均为固定制式、非隔离型，通过百兆以太网支持串口透传、虚拟串口与 Modbus RTU 转 TCP。
- 接口与速率
- F1D1 · RS-485 最高 921.6 kbps；F1R1 · RS-232 最高 256 kbps
- 浪涌防护
- 电源、串口 6 kV；网口 4 kV。测试条件见技术参数。
- 供电安装
- DC5～70V，<3W；97×54×32mm，72g；导轨／壁挂
产品实物 · 2个视角进入图片区域后，每8秒展示下一个视角。
01 / 02

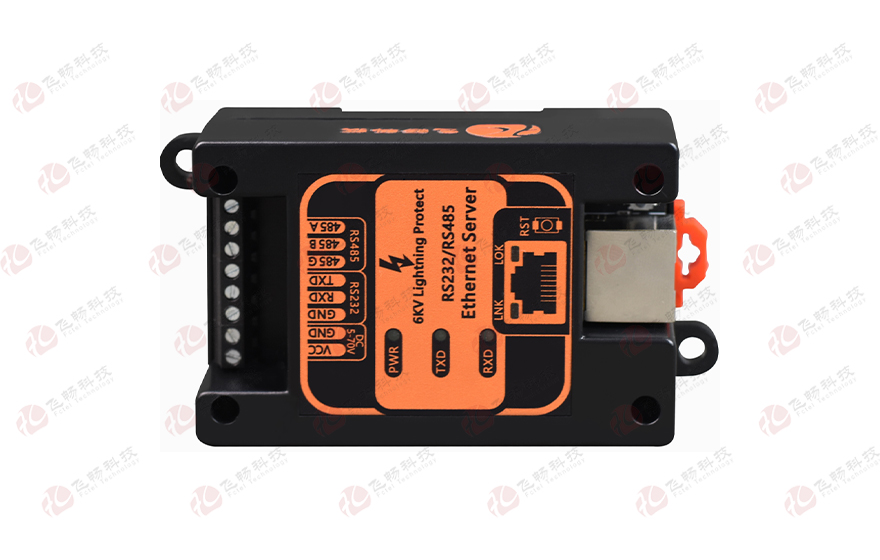

正面 · 端子与状态 · 点击主图在本页放大
产品概览
产品介绍
- 每台提供一路串口。RS-485 现场总线选 F1D1，RS-232 点对点设备选 F1R1。
- 两款均为非隔离型。电源和各型号串口防护为 6 kV，百兆以太网口为 4 kV，均为开路峰值。
- 支持 TCP／UDP 透明传输、Modbus RTU 转 TCP 与 MQTT。原有软件可通过虚拟串口或 TCP/IP Socket 接入。
核心特性
- 接口防雷：电源、串口 6 kV；网口 4 kV 浪涌保护
- 参数适配：波特率自动扫描匹配，支持自定义
- 沿用软件：虚拟串口 / Socket，减少应用改造
- 平台接入：支持 MQTT 协议
- 远程维护：跨路由、断网重连、远程升级
- 多端访问：最多 4 路 TCP / UDP 会话
接口安装
接口与安装 · 3个视角进入图片区域后，每8秒切换，可随时暂停。
01 / 03

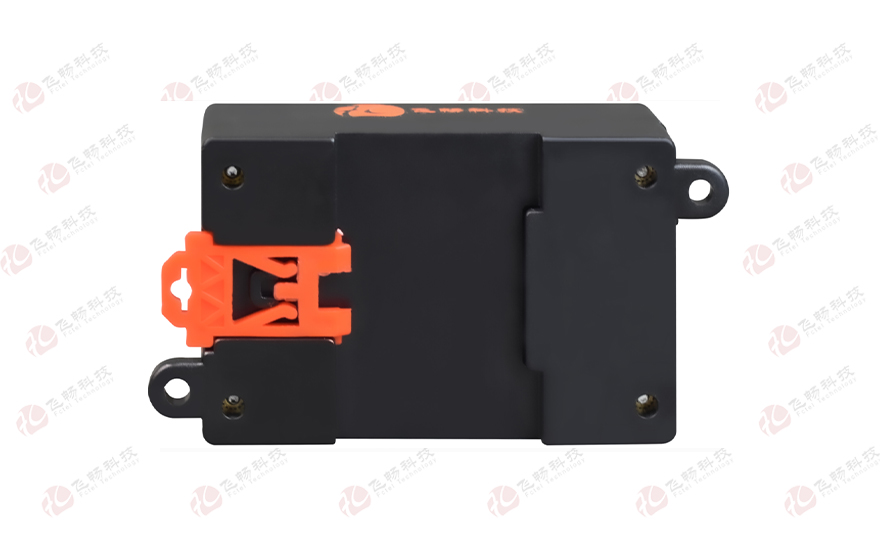

网口与复位 · 点击主图在本页放大
01串口信号与接线核对＋ 展开− 收起
| 接口 | 丝印／信号 | 核对项 |
|---|---|---|
| F1D1 · RS-485 | A／B／GND | 两线制。A 对应 TX＋，B 对应 TX−。 |
| F1R1 · RS-232 | RXD／TXD／GND | 按本端收发和对端针脚对应接线。 |
| 电源 | VCC／GND | DC 5–70 V，核对正负极。 |
面板采用系列共用丝印，接线前核对实际订货型号。
02尺寸与安装空间＋ 展开− 收起

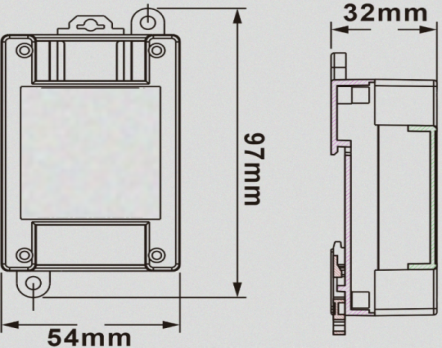

97 × 54 × 32 mm，约 72 g。支持 35 mm 导轨或机耳壁挂。
技术参数
01硬件与电气＋展开−收起
| 项目 | 规格与说明 |
|---|---|
| 处理器 | ARM Cortex-M4，主频 240 MHz。 |
| 以太网 | 1 个 RJ45，10BASE-T／100BASE-TX 自适应（10/100 Mb/s）。自动协商全／半双工，支持 Auto MDI/MDIX。 |
| 以太网标准／MAC 表 | IEEE 802.3／802.3u。可学习 4096 个 MAC 地址。 |
| RS-485 串口 | FCT-1200-F1D1。1 路两线制，A 对应 TX＋，B 对应 TX−，另设 GND。最高 921.6 kbps。 |
| RS-232 串口 | FCT-1200-F1R1。1 路，RXD、TXD、GND。最高 256 kbps。 |
| 串口标准 | RS-232 按 EIA/TIA-232（ITU-T V.28）。RS-485 按 EIA/TIA-485。 |
| 串口电气结构 | 两个型号均为非隔离型。 |
| 端子及串口功能 | 5.08 mm 间距螺钉式端子。支持线速无阻塞通信、波特率自动扫描匹配、自定义波特率及灵活分帧。 |
| 电源与功耗 | DC 5–70 V，整机功耗 <3 W。2 芯 5.08 mm 螺钉端子。具备过载保护及直流输入防反接保护。 |
| 环境与可靠性 | 工作和储存温度 −40～+85 ℃。工作湿度 0%～95% RH（无凝结）。MTBF >100,000 h。 |
| 结构与电磁兼容 | 工业塑壳，无风扇散热。符合工业四级电磁兼容性要求。35 mm 导轨或壁挂安装。 |
02通信与管理＋展开−收起
| 项目 | 规格与说明 |
|---|---|
| 网络协议 | TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP、MQTT。 |
| 工作模式 | Modbus TCP、TCP Server、TCP Client、UDP Server、UDP Client。支持 Modbus RTU 与 Modbus TCP 转换及串口数据透明传输。 |
| 并发连接 | 每路最多 4 路 TCP 或 UDP 会话。标准 TCP/IP Socket 访问，TCP 支持最多 4 个用户同时监控或管理，UDP 支持单机或多机通信。 |
| 部署与恢复 | 支持过网关、跨路由、虚拟串口驱动访问及网络中断后自动恢复连接。 |
| 配置与管理 | 支持串口状态及参数监视、访问控制、快速配置、Web、Windows 配置工具、串口配置及 B/S 架构的 SNMP 集中网管。支持本地及远程固件升级。 |
03防雷与浪涌防护＋展开−收起
| 接口／项目 | 开路峰值 | 防护说明 |
|---|---|---|
| 电源接口 | 6 kV | 降低供电线传入的浪涌风险。 |
| RJ45 以太网口 | 4 kV | 降低网线传入的感应浪涌风险。 |
| F1D1 · RS-485 | 6 kV | 三级防雷。 |
| F1R1 · RS-232 | 6 kV | RS-232 串口防护。 |
电源、网口及 RS-485 试验依据 GB/T 17626.5（IEC 61000-4-5），开路电压波形 10/700 μs，试验源阻抗 40 Ω。

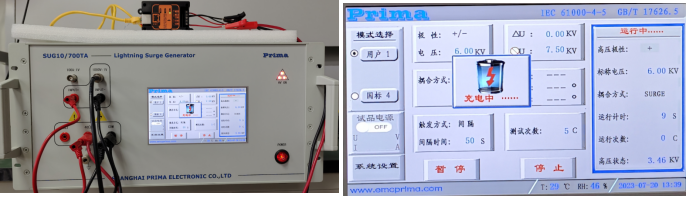

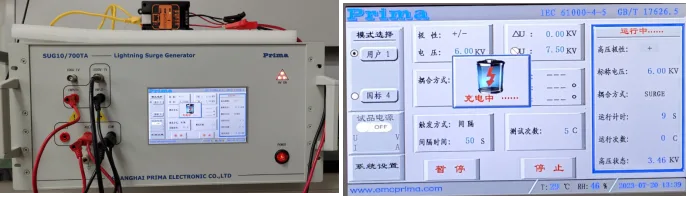

04浪涌试验接线与仪器设置＋展开−收起
应用场景

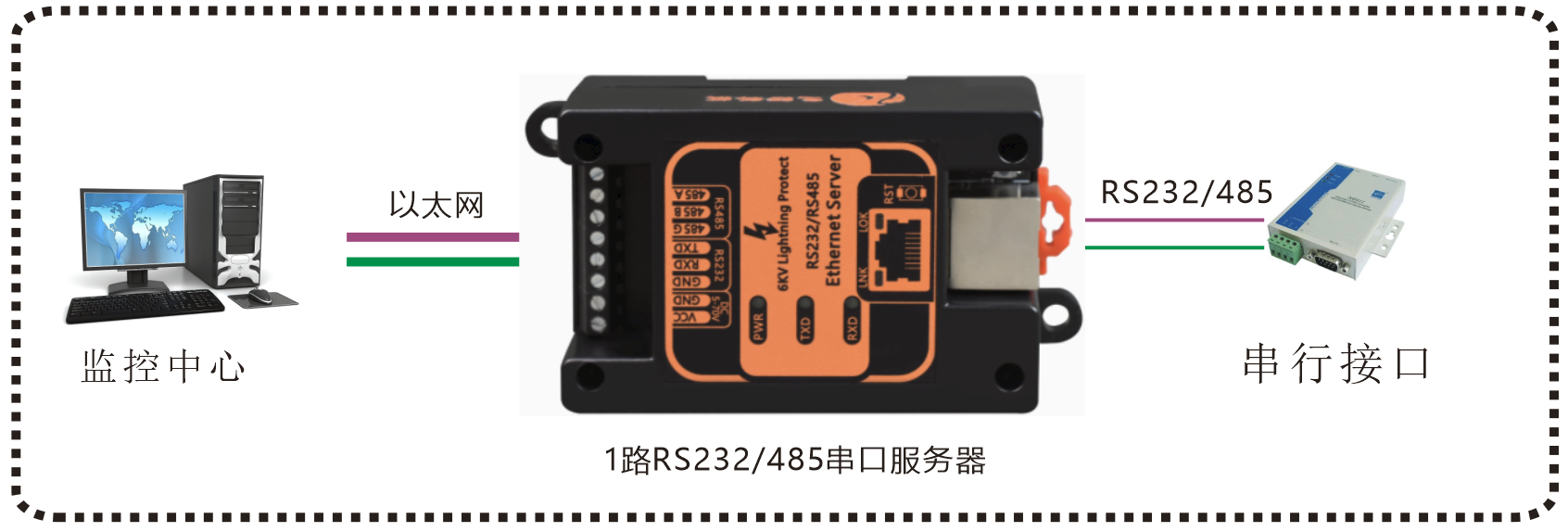

单台串口设备联网
图中以 RS-485 为例。RS-232 版按对应端子接线。

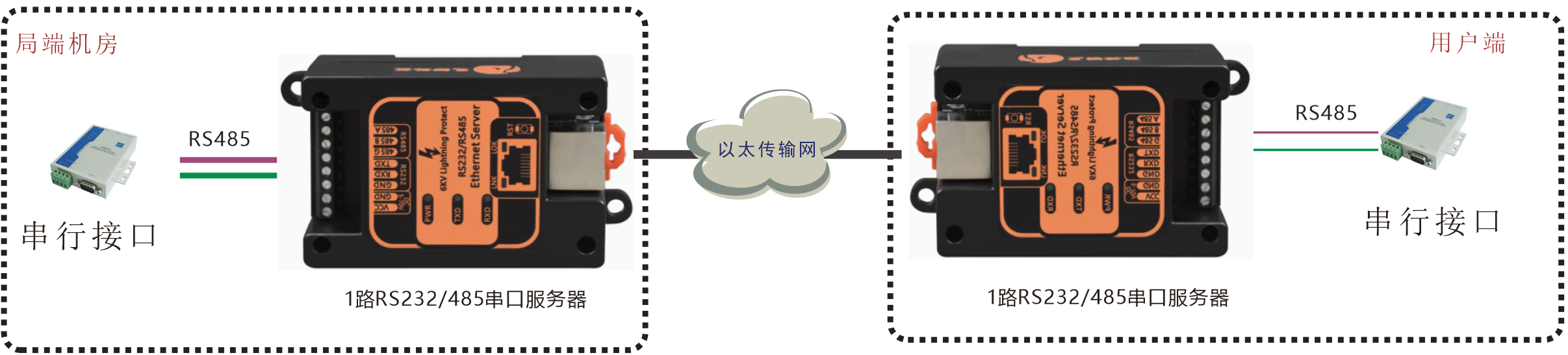

双机跨网络透明对连
B 端 Client 连接 A 端 Server 的 IP 和端口。两端分别匹配本地设备的串口制式与参数，网络须满足 IP 可达和端口访问条件。
配置选型
01完整型号与规格定义＋ 展开− 收起
| 型号段 | 定义 |
|---|---|
| FCT / 1200 | 产品前缀与系列代码。 |
| F1 | 1 路百兆 RJ45 以太网电口。 |
| D1 / R1 | D1 对应 1 路 RS-485，R1 对应 1 路 RS-232。 |
| 完整型号 | 配置说明 |
|---|---|
| FCT-1200-F1D1 | 1 路 RS-485＋1 路百兆以太网电口。DC 5–70 V。 |
| FCT-1200-F1R1 | 1 路 RS-232＋1 路百兆以太网电口。DC 5–70 V。 |
按现场终端的串口制式选型号，两款均为单路固定制式。
资料与问答
下载双型号规格书 PDF · V1.301问两款型号怎么选？＋展开−收起
答
两线 RS-485 选 F1D1，RS-232 选 F1R1。每台只有一路固定制式串口，按型号交付。
02问两款是否提供串口隔离？＋展开−收起
答
V1.3 规格书注明两款均为非隔离型。浪涌防护指标见技术参数。
03问网口能给设备供电吗？＋展开−收起
答
本系列使用 DC 5–70 V 端子供电，百兆 RJ45 用于以太网数据通信。
04问最高串口速率分别是多少？＋展开−收起
答
F1D1 的 RS-485 最高 921.6 kbps，F1R1 的 RS-232 最高 256 kbps。
